最近在做一个uV电压采集的产品，发现总是开机用了一段时间后，采集结果慢慢变不准了，找了很久没找到原因，后来发现是电路版温度慢慢升高导致，结果发现罪魁祸首是1117, 1117在大电流的时候会发热。

把AMS1117的温升详细做个个测试。

测试设备：

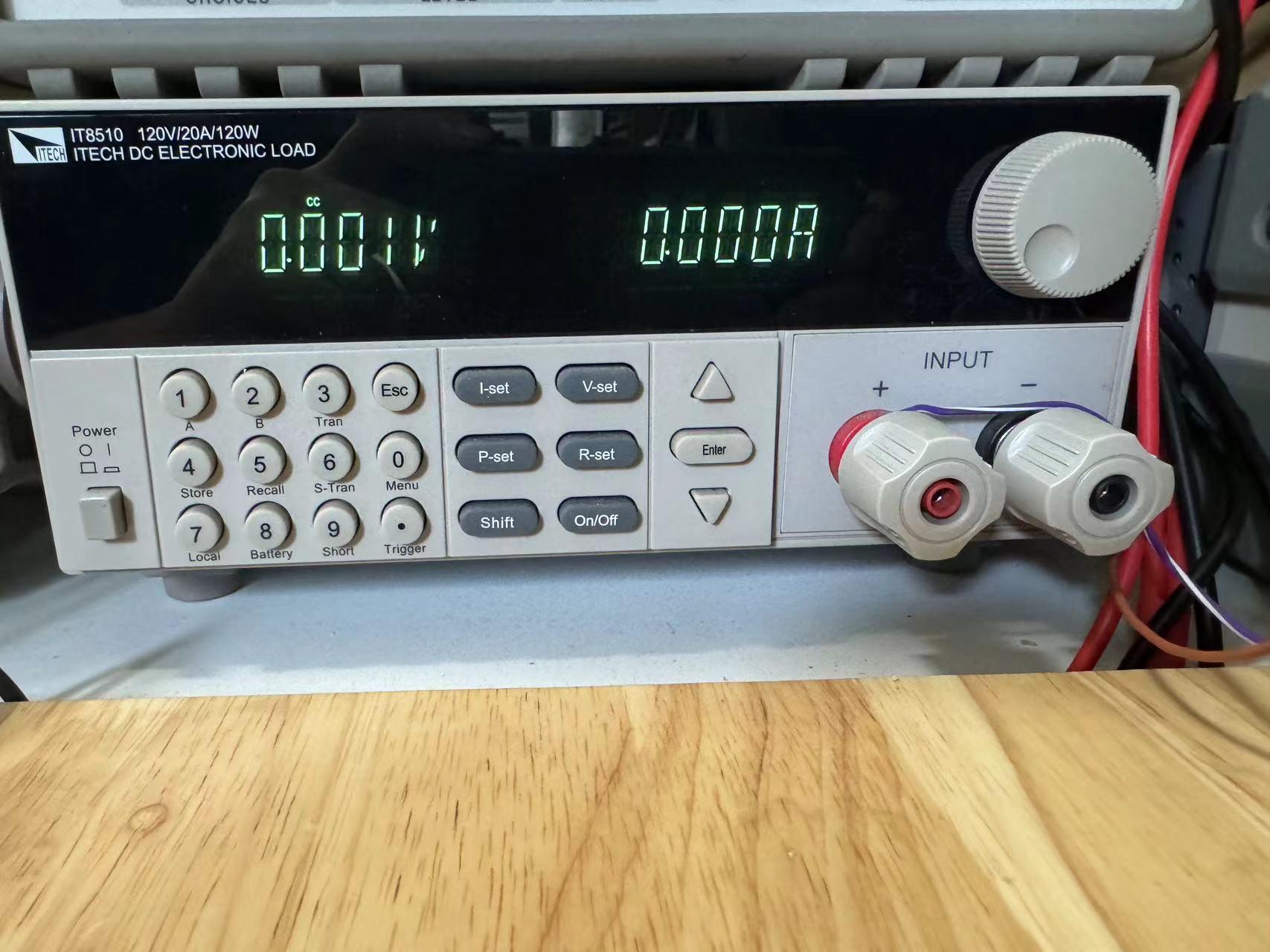

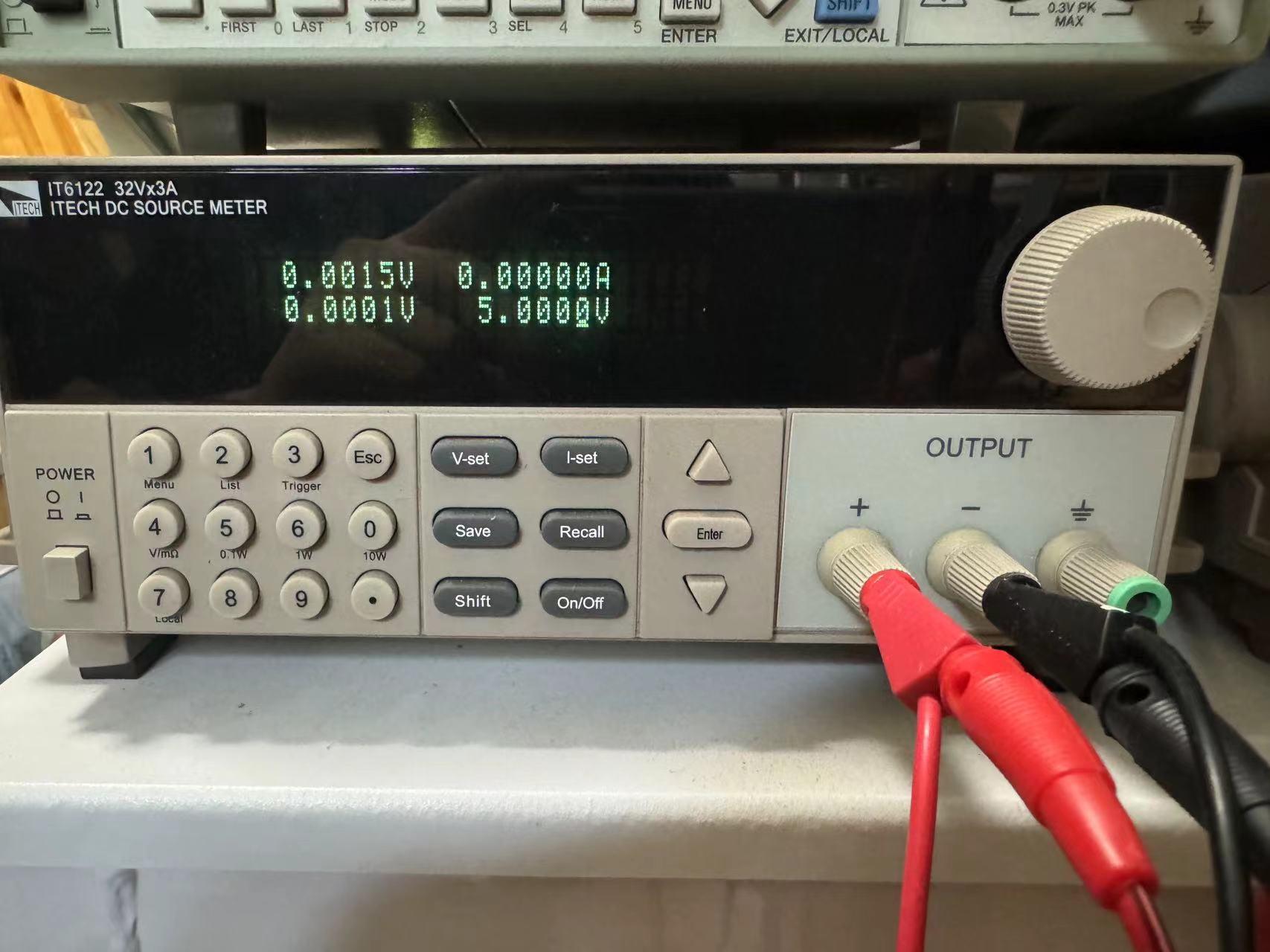

1、稳压电源  2、电子负载  3、温度记录仪

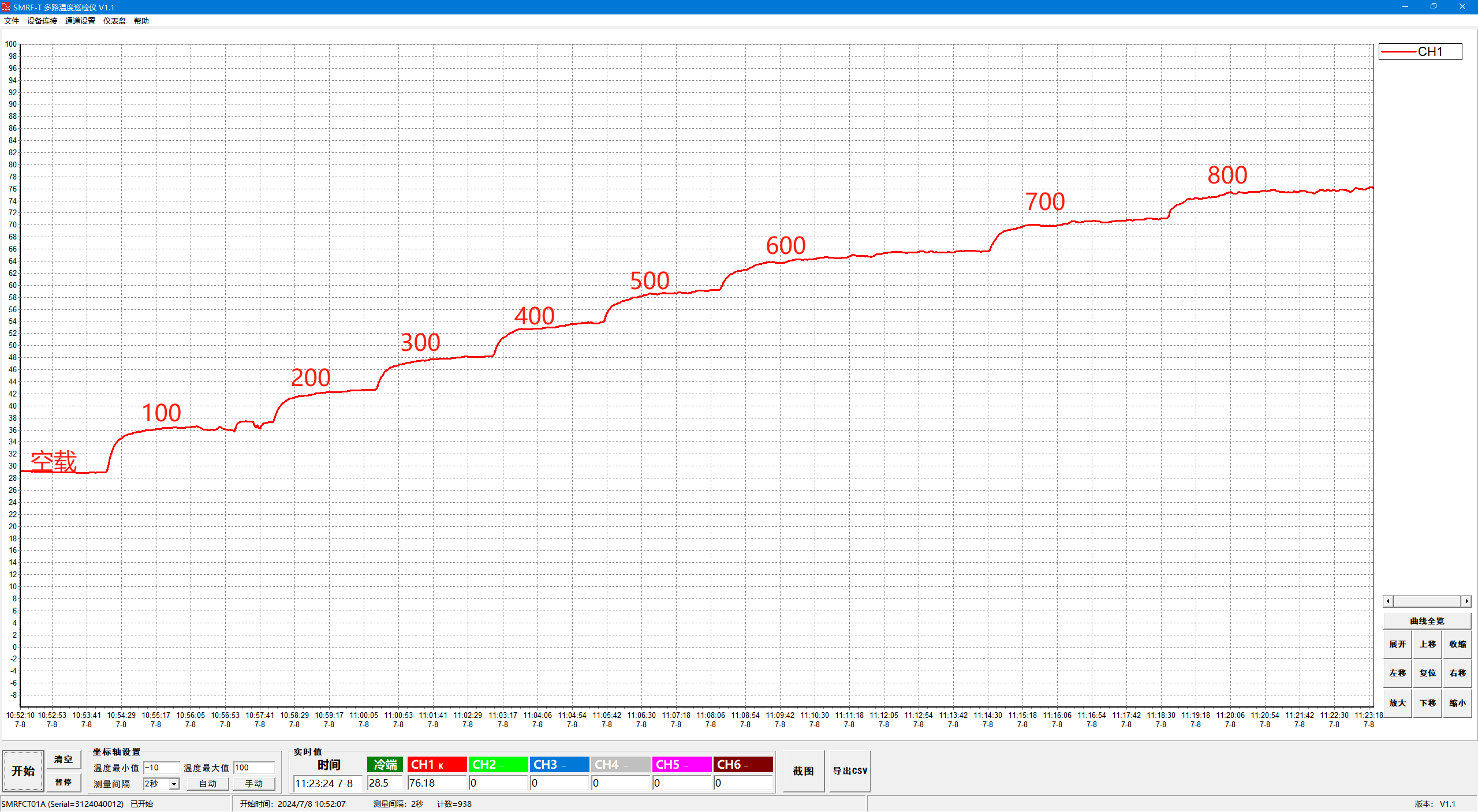

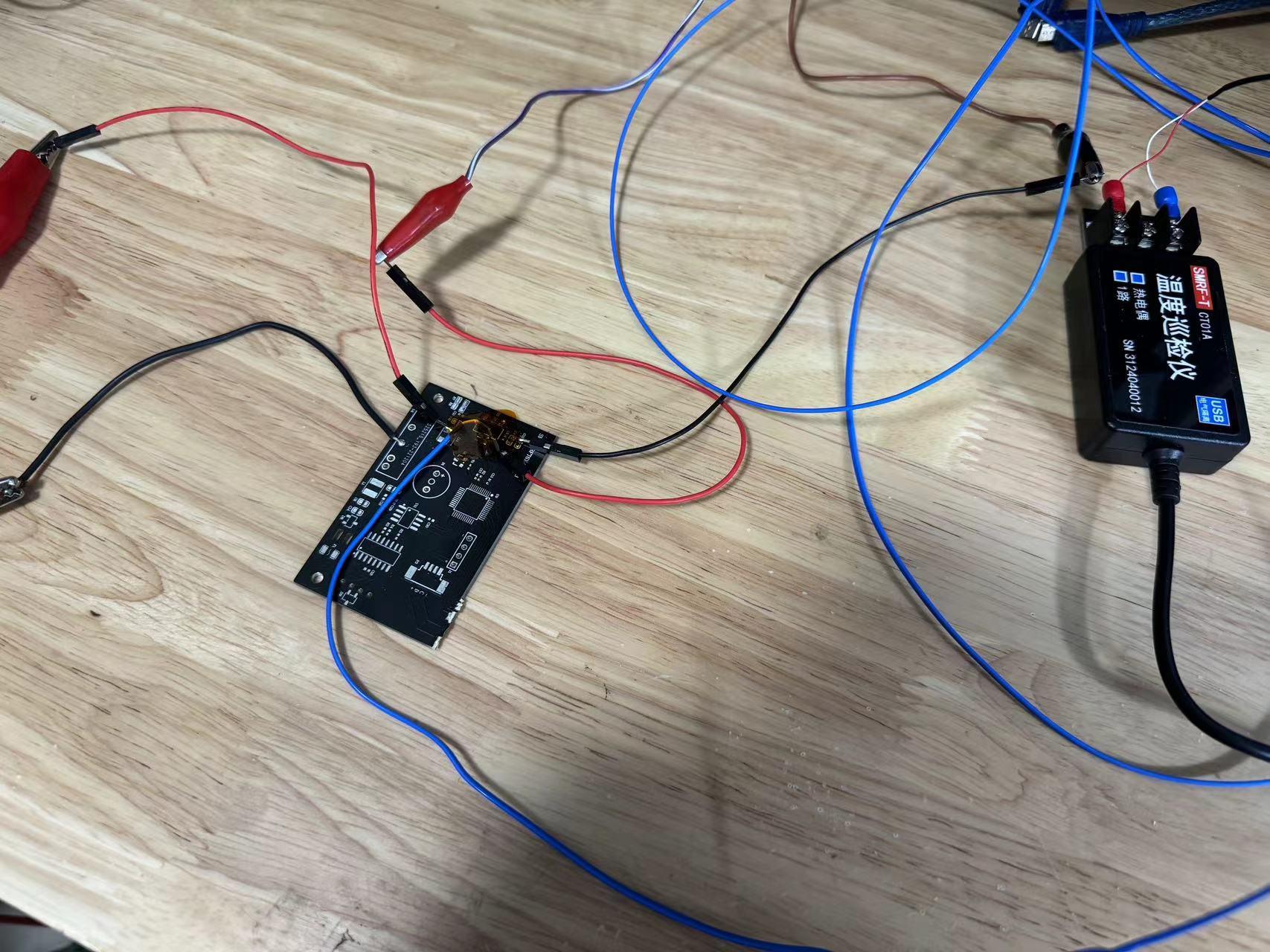

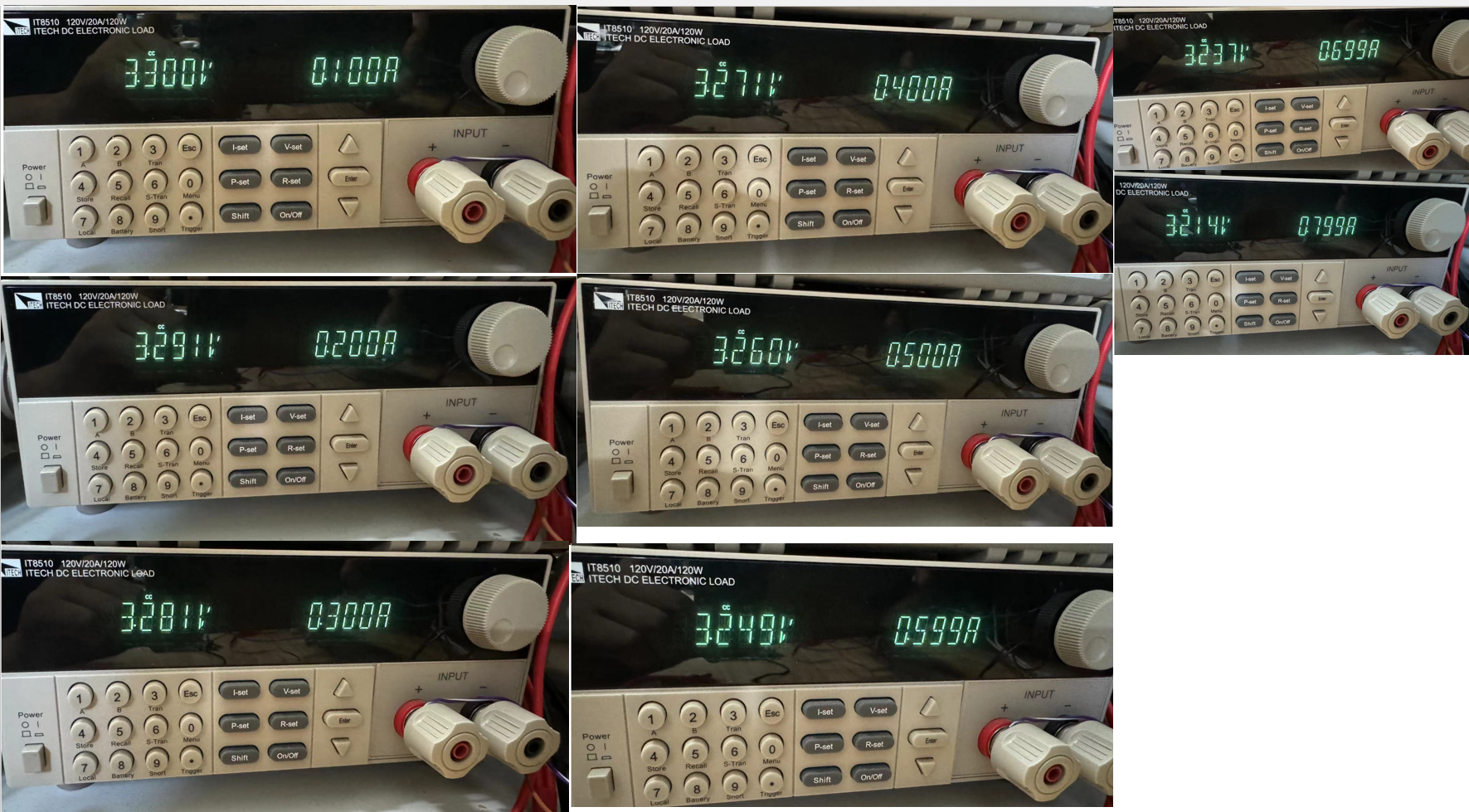

5V电压输入，3.3V输出，热电偶贴到1117表面，上位机检测温度曲线，方便测试100mA、200mA、300mA、400mA、500mA、600mA、700mA、800mA时的温升情况。

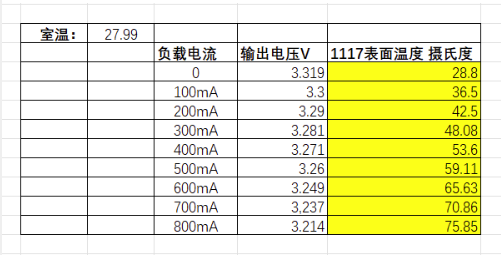

结果汇总：

#晒硬件知识地图#

在800mA的时候AMS1117表面温度会升高的75度，小伙伴在做精密信号采集电路的时候，一定要考虑温升对模拟电路的影响，测量电路务必使用低温飘电阻
