OV2210 是一款过压过流保护芯片，芯片内置高耐压保护 MOSFET，最高耐压达 30V，芯片过压保护电压固定为 6.V，过流保护固定为 1.5A，芯片会持续检测输入电压和电流，一旦发生过压和过流，立即关断内部开关 MOSFET，有效保护后级设备的安全。

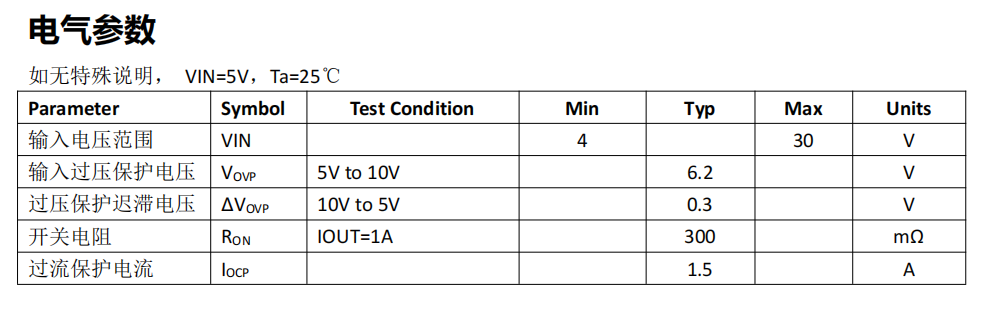

特性

1、输入耐压高达 30V

2、6.2V 过压保护电压

3、50ns 过压保护响应时间

4、过流保护值 1.5A

5、内置 300mΩ开关 MOSFET6、SOT-23 封装


OV2210是非常适用在耳机仓和小电流工作的芯片上的，由于本身的内阻比较小，不会造成大的压差和功耗，同时封装小又能节省很多的空间，有效的保护了后续元器件因峰值电压而造成的损坏。

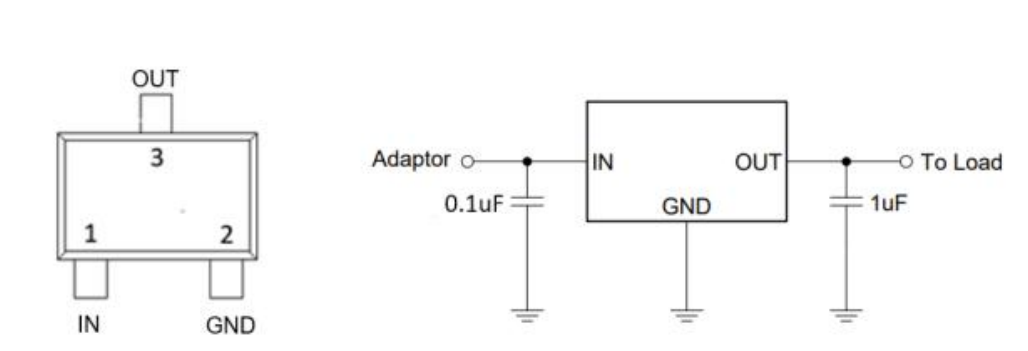

典型的电路原理图应用
