你的tda7294有100W吗？真实100W，可发挥出TDA7294全部潜力的电路板？

HIFY 你不能用常规眼光看，用料必须得足

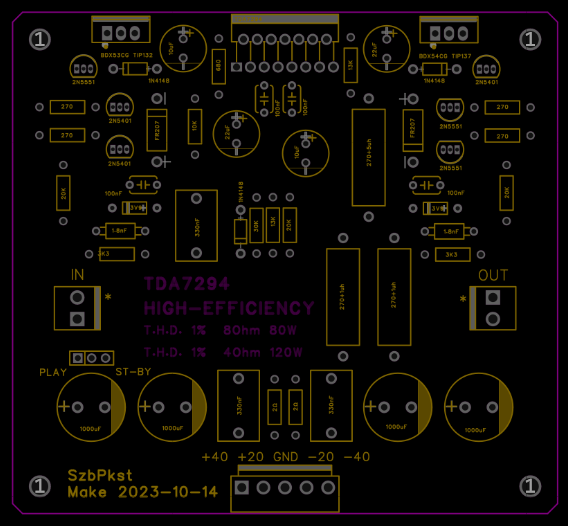

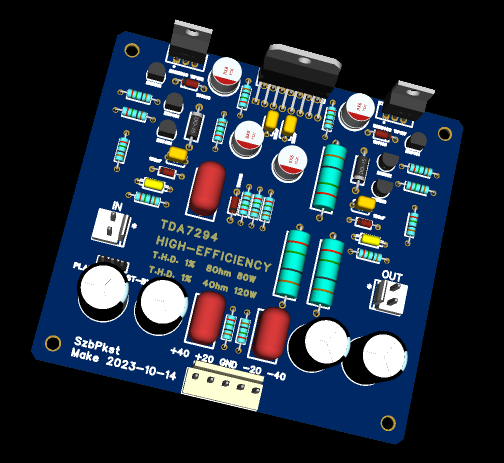

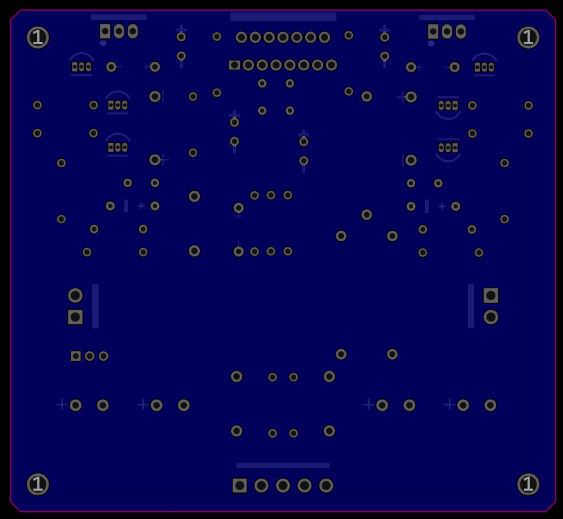

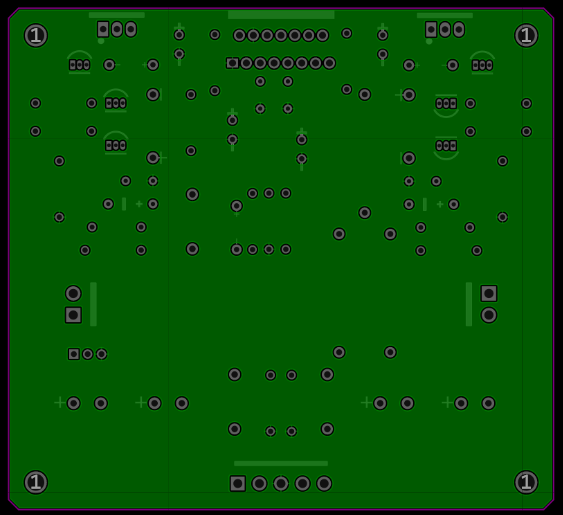

本电路使用极致发烧的6层板设计

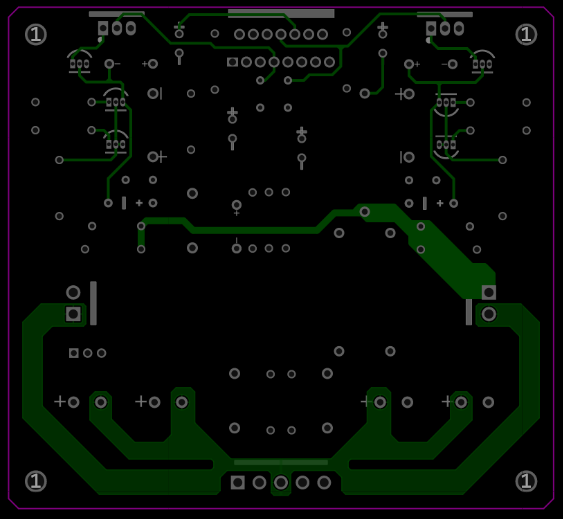

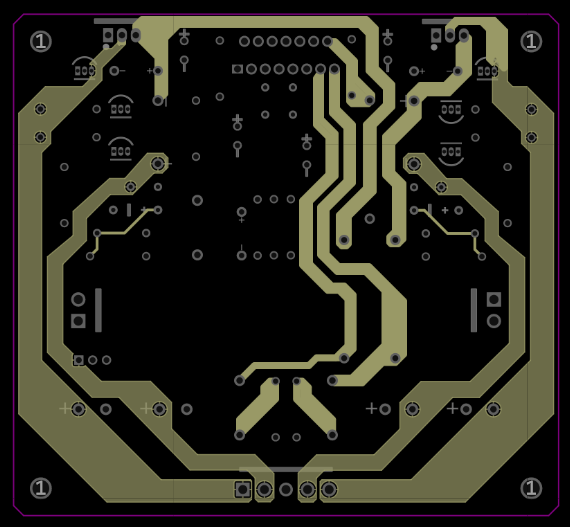

1.供电独占一层

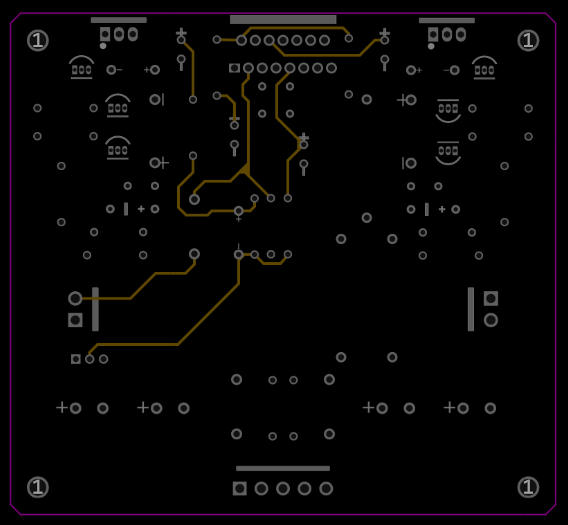

2.信号层使用三明治结构放在中间，形成屏蔽保减少信号损失

3.极致玩法，完全开源随意仿制 一起压榨TDA7294


以开源 欢迎制作

https://oshwhub.com/szbpkst/tda7294




开源硬件平台
全部评论 默认 最新
五色石
2024-09-21 21:03:59 来自广东
回复
6层或者更多层对于低频（音频）电路来说，并没有必要。信号是否需要（用6层板）做屏蔽，似无必要，所谓的“信号损失”在后级功放板更是无稽之谈。 个人管见，TDA7294（TDA7293）要达到“真实100W” 的输出，要在电源，散热和走线这三个方面下足功夫。这个电路比较简单，不是多层板的优势所在，还不如用厚铜箔更好 关于PCB的走线，我只说一点：我觉得4个大电解离7294的电源脚太远了！信号输出端子也离7294的输出脚这么远。这种布局我不怎么理解。
098765jJ458d
2024-09-25 11:27:16 来自广东
回复
项目没有了？
098765jJ458d
2024-09-25 11:20:11 来自广东
回复
牛
