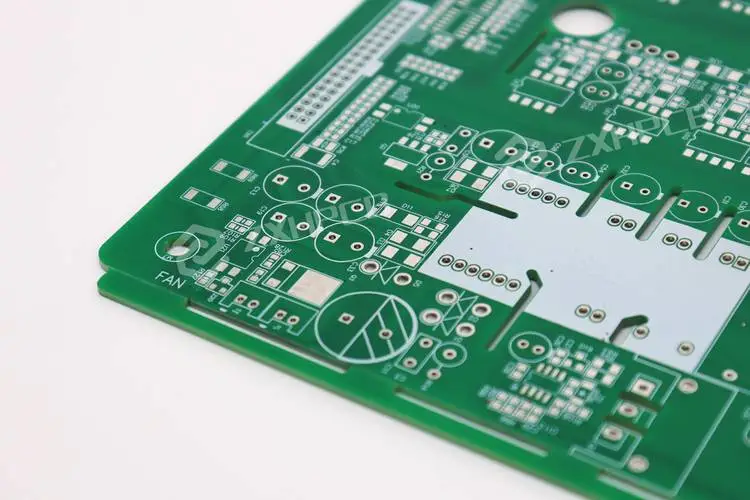

正常情况下，生活中所看到的PCB板大多是下面这样的。


可以说是平平淡淡，方方正正，只是一堆机器的样子，但事实上，PCB板也是可以DIY，设计成非常有趣好玩的样子的哦。

本次就来全流程画一个有钢铁侠背景的智能NFC卡的钢铁侠PCB板。

先来看一下最终的成品图：


这个钢铁侠背景的智能NFC卡的核心就是电磁感应，利用刷卡时感应到的电流同时给芯片和LED供电，从而不用电池也能正常工作。

设计时首先就是原理图的绘制，先选出钢铁侠智能NFC卡所需要的核心IC芯片，然后再根据功能需要添加相应的元件。

这里需要芯片正常工作就需要有电源以及芯片正常输出，为了方便看到实际的效果，所以加入了LED进行相应的显示。

不过在电源设计上不能使用固定电源，一方面会加重厚度，另外一方面也会导致电量用完了就不能正常工作了，所以考虑的是直接使用电磁感应的线圈作为电源，来进行瞬时的电源供应。
