FPC补强材质选择案例


软板在具有轻薄、柔软的同时，也失去了刚性的性能，那么为了使产品指定部位增加一定的厚度和刚性，以便于客户的后续安装或装配，我们就需要在这些位置贴上一块刚性的板材，即补强板


嘉立创补强方式有：PI补强，钢片补强及FR4补强


先看看第一个案例

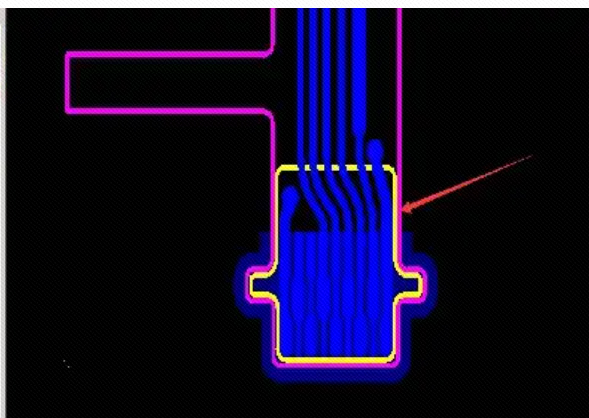

FPC金手指板不建议做钢片补强，容易产生短路风险，所以建议大家使用PI补强设计

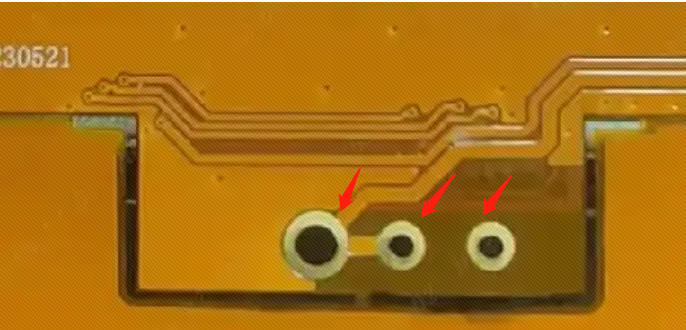

第二个案例

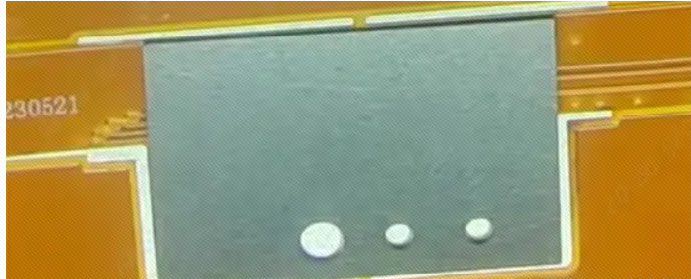

客户资料中，插件孔周围做钢片补强会导致短路，建议大家改为FR4或PI补强设计。

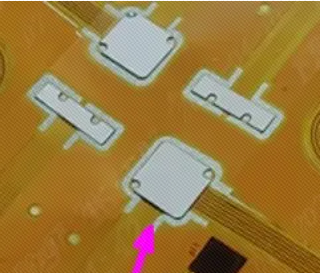

第三个案例

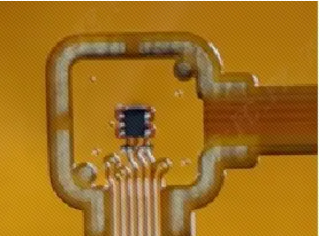

霍尔元件使用的是钢片补强，嘉立创使用的是日本进口的无磁钢片，但也不能确保完全没有磁性，因此霍尔元件及对磁性比较敏感的产品，不建议使用钢片补强，可使用PI或FR4制作



嘉立创FPC
