用透明FPC做了只“电子发光蝴蝶”，纯硬件无烧录，成本仅需15元！

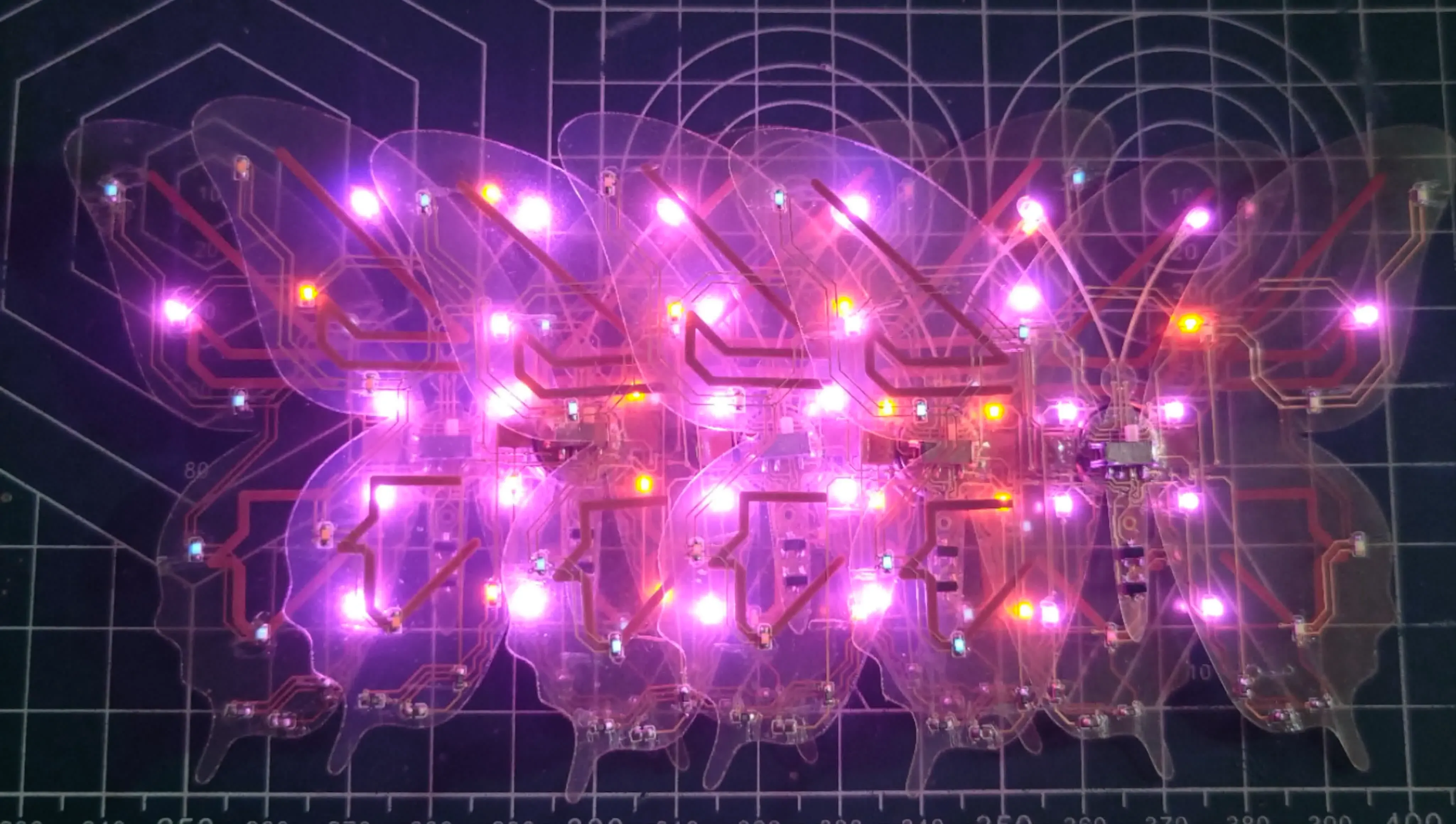

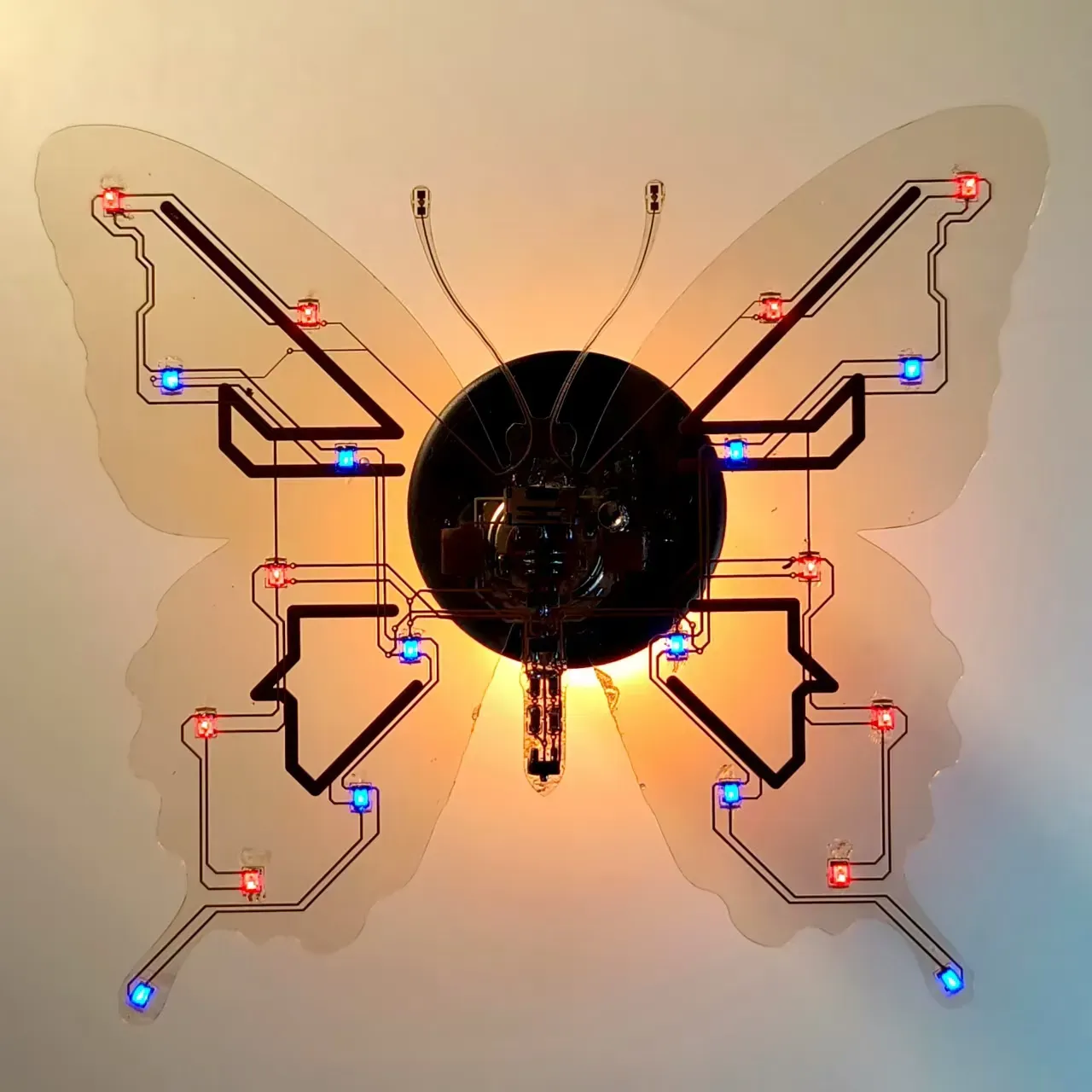

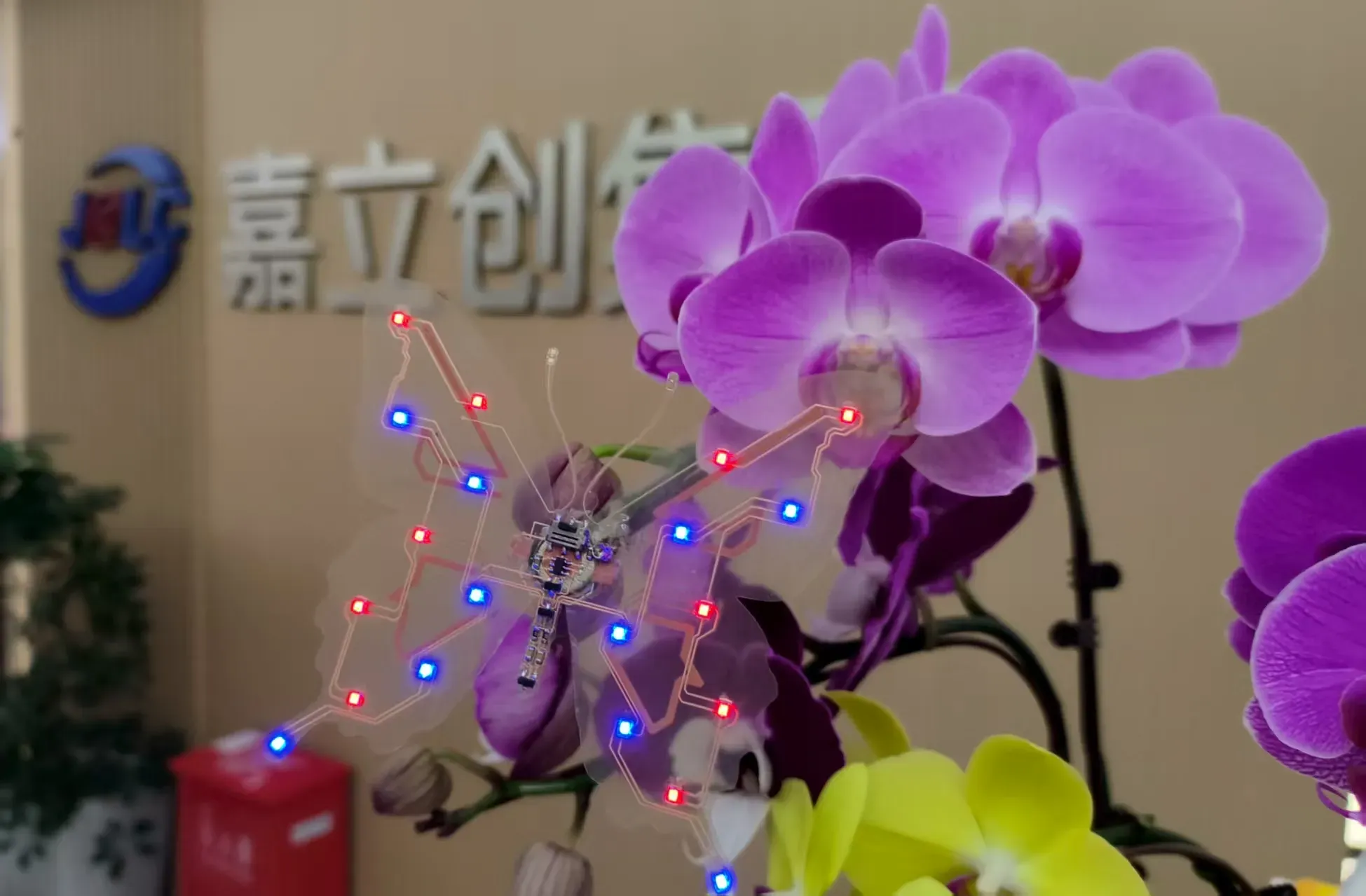

这是一个透明电子发光蝴蝶！

纯硬件！无烧录！装配简单！新手也能复刻！

关键是成本只要15元！（用普通FPC制作，还能免费打样！）

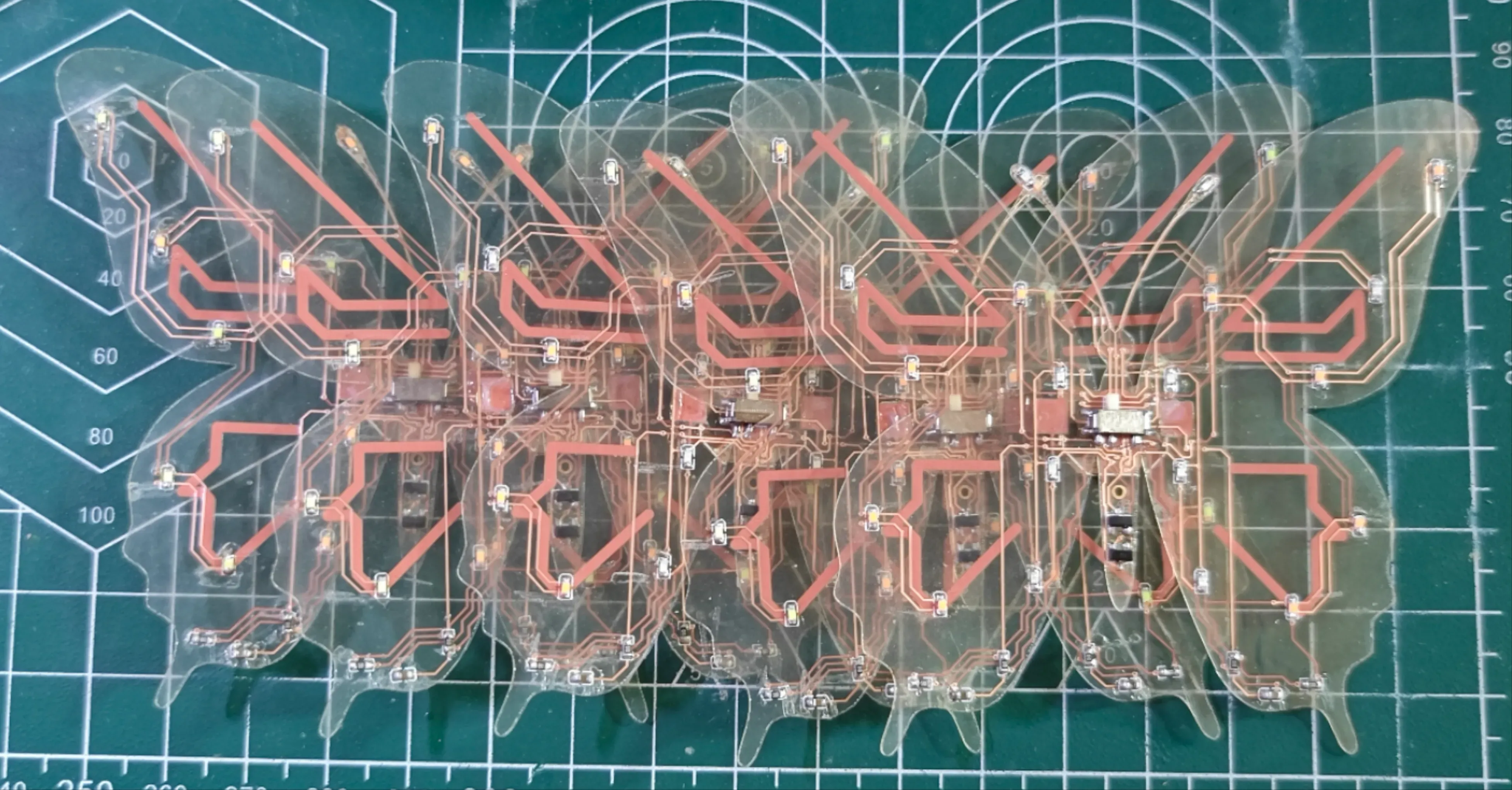

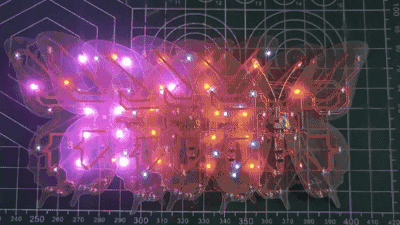

本项目是利用三极管振荡电路设计的一个简单闪烁灯，电路板材质选用透明FPC软板，可以清楚看见电路走向，板上共有22个发光单元，分两组交替闪烁，形成类似蝴蝶翅膀“扑动”的视觉效果，赛博科技感满满。

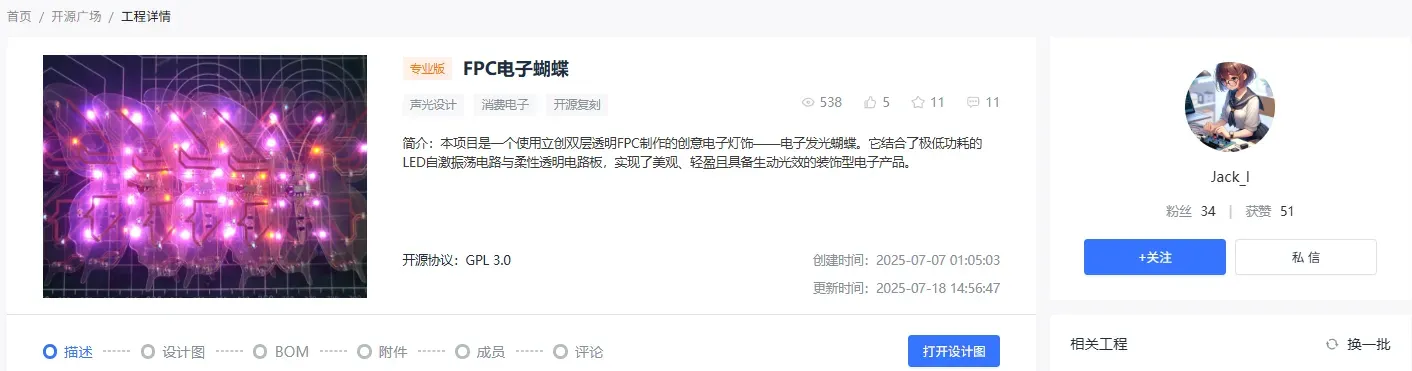

项目思路来源于开源作者Jack_l的“FPC电子蝴蝶”，开源链接为：

https://oshwhub.com/lmy0312/fpc-hu-die

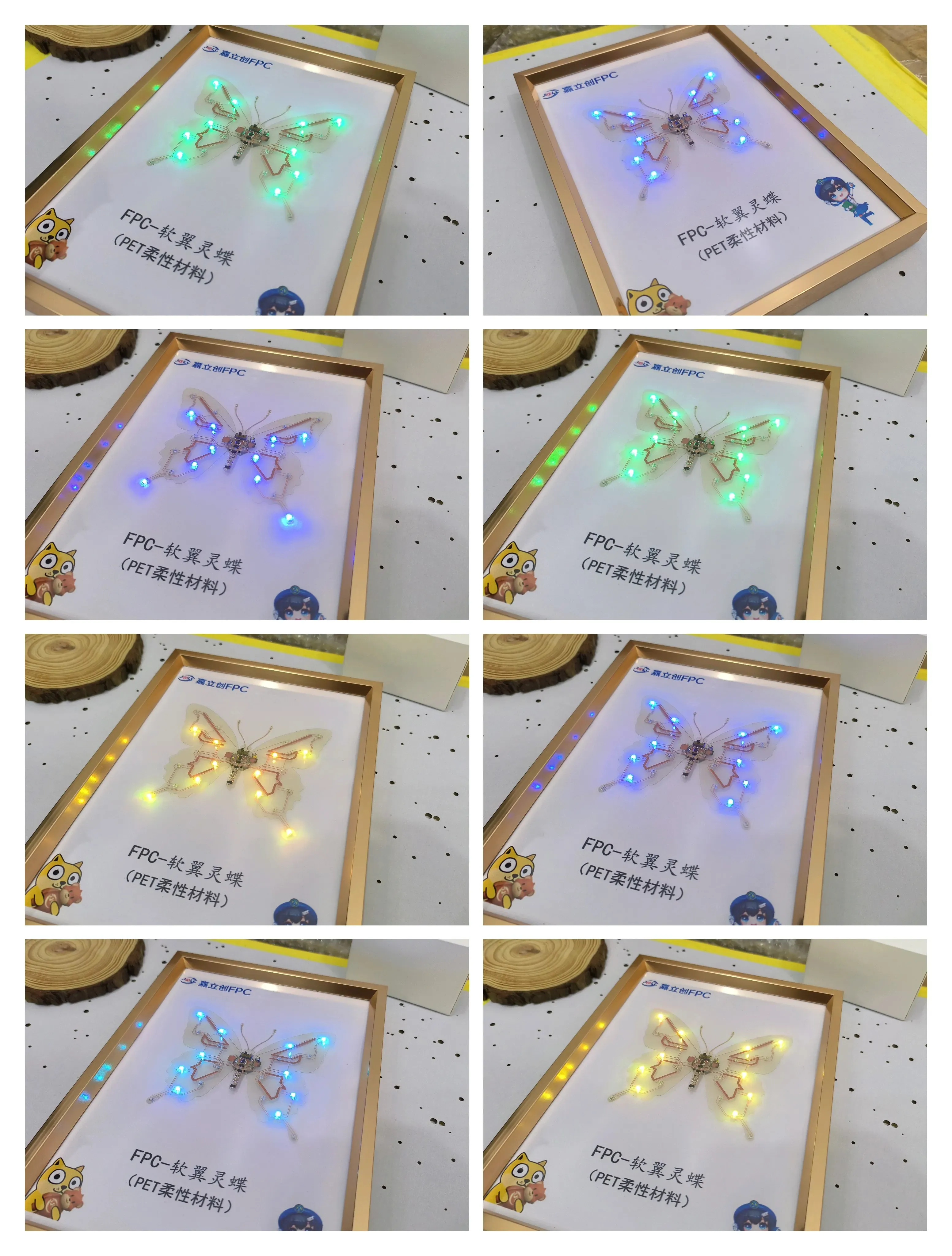

在原项目基础上我们选用了七彩灯珠实现更加丰富的变换效果，并增加了一个触摸开关电路，可把作品装入相框中隔空点亮，展示效果更加Nice，同时也能有效保护电子作品。

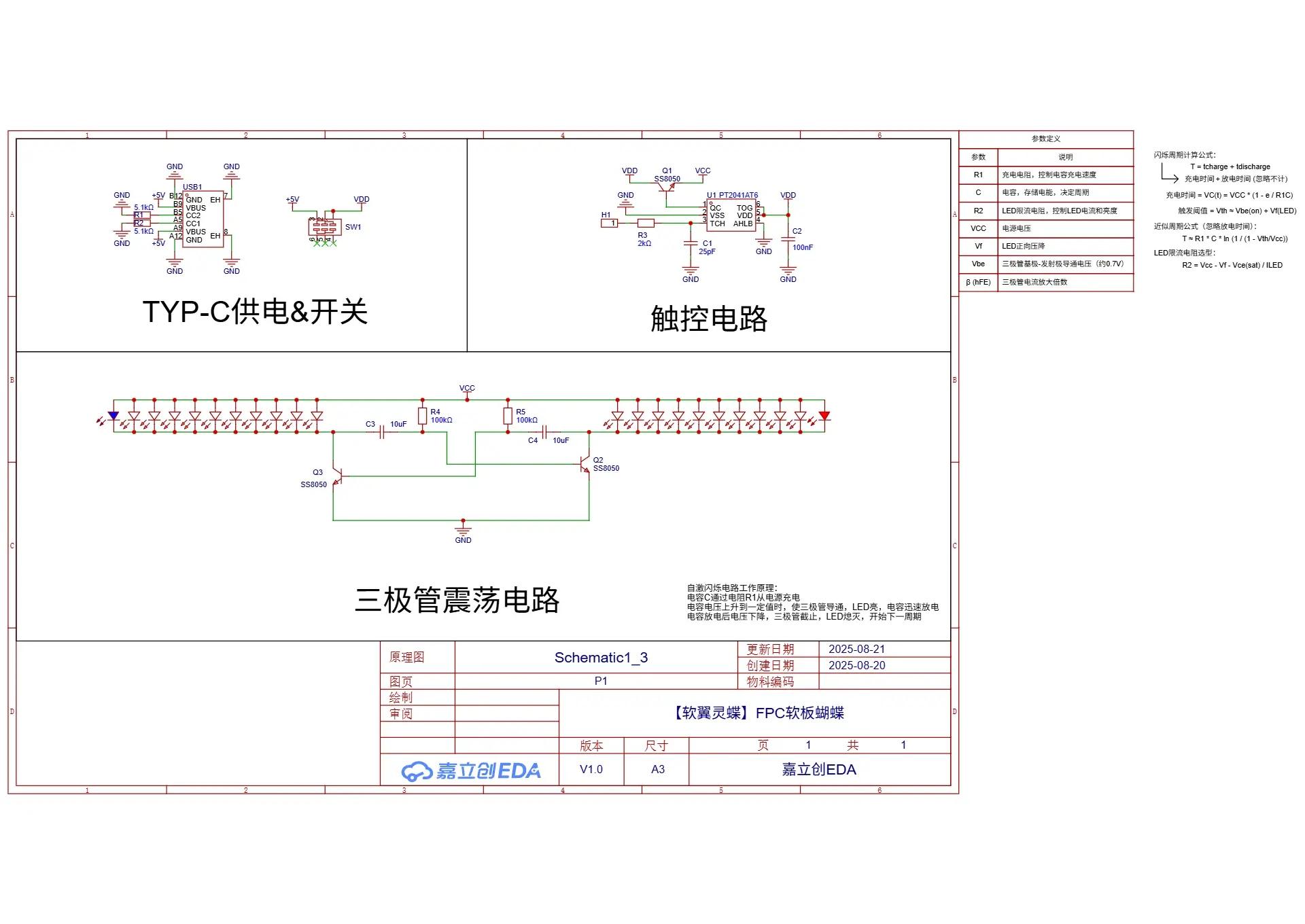

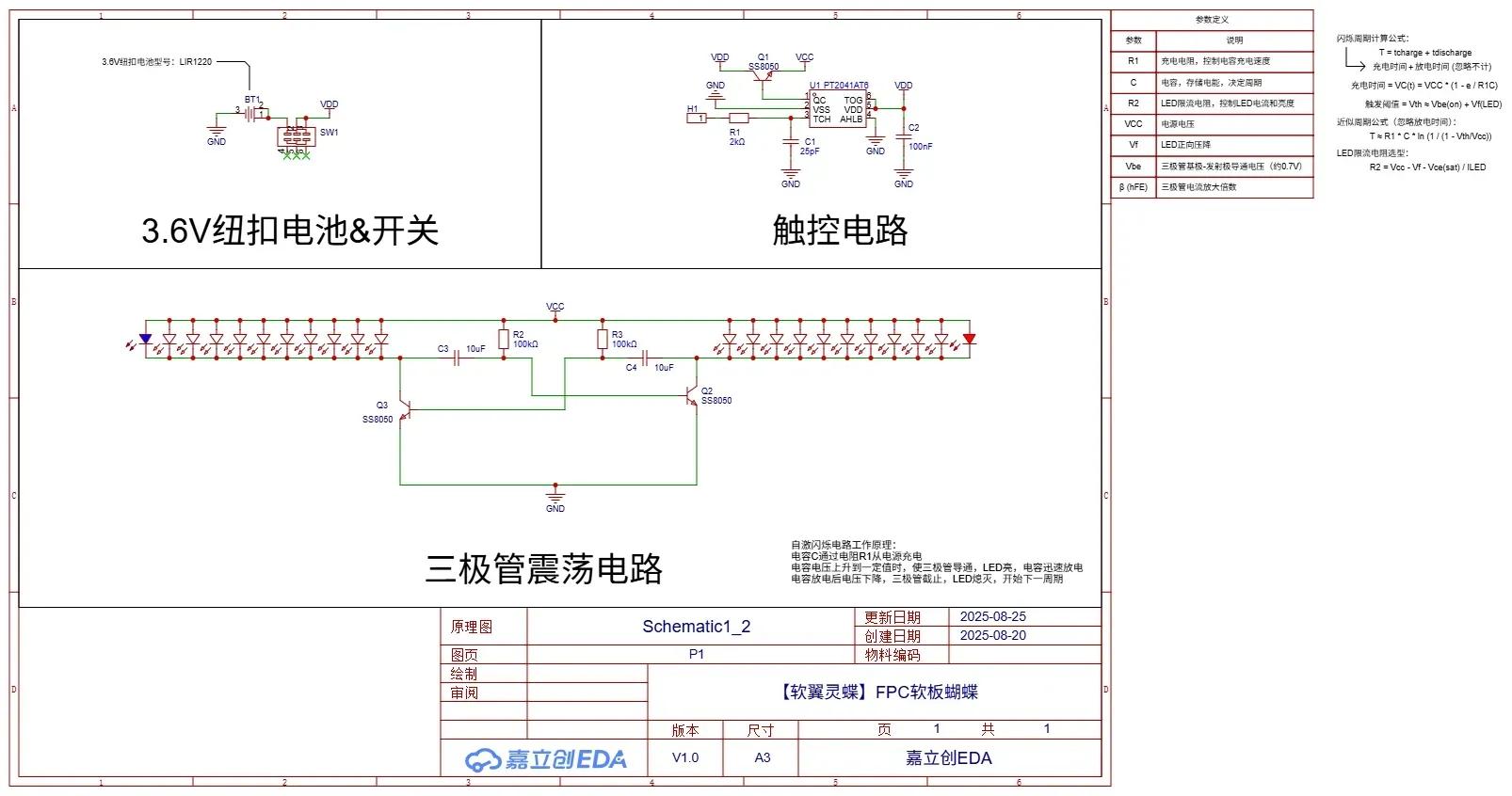

✅原理图：

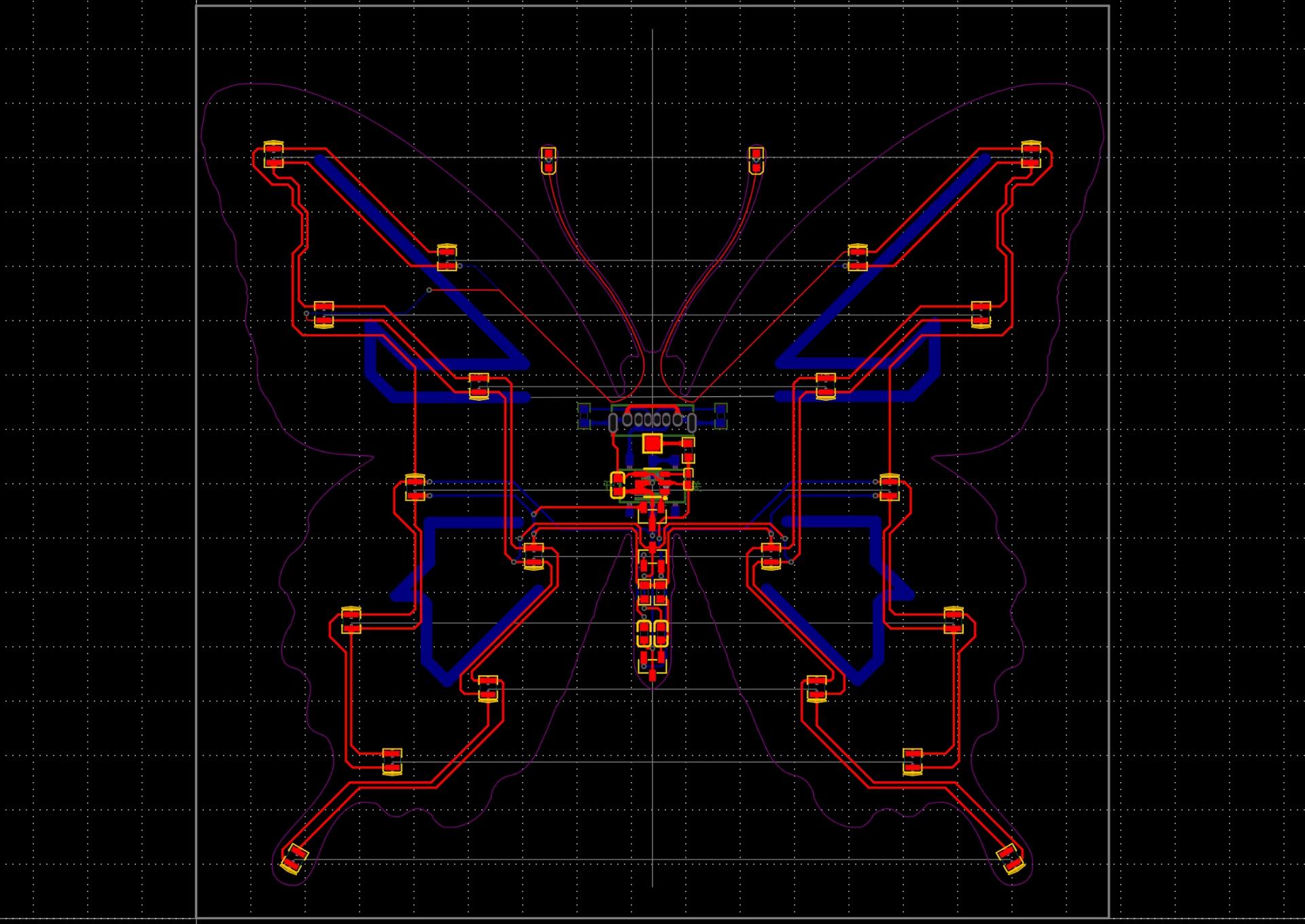

✅FPC图：

✅电路功能：

本项目的核心原理是自激振荡电路，不需要任何昂贵芯片就能实现LED 闪烁。

该电路由两组对称结构组成，每组包括：

• 电阻 R1（充电电阻）：控制电容充电速度
•

• 电容 C：负责充放电，决定闪烁频率
•

• 三极管（BC547 或 S8050）：导通后放电并点亮LED
•

• LED串：产生视觉效果
•

• 电阻 R2（限流电阻）：保护LED，控制亮度

运行过程如下：

• 电容C通过R1缓慢充电；
•

• 当电容两端电压超过三极管导通门槛（约 Vbe + Vf），三极管导通；
•

• 电容快速放电，电流驱动LED点亮；
•

• 放电后电压骤降，三极管截止，LED熄灭；
•

• 另一侧电路开始充电，重复过程。

周期计算公式：

T ≈ R1 × C × ln(1 / (1 - Vth/Vcc))，其中 Vth = Vbe + Vf

LED限流电阻计算：

R2 = (Vcc - Vf - Vce(sat)) / I_LED

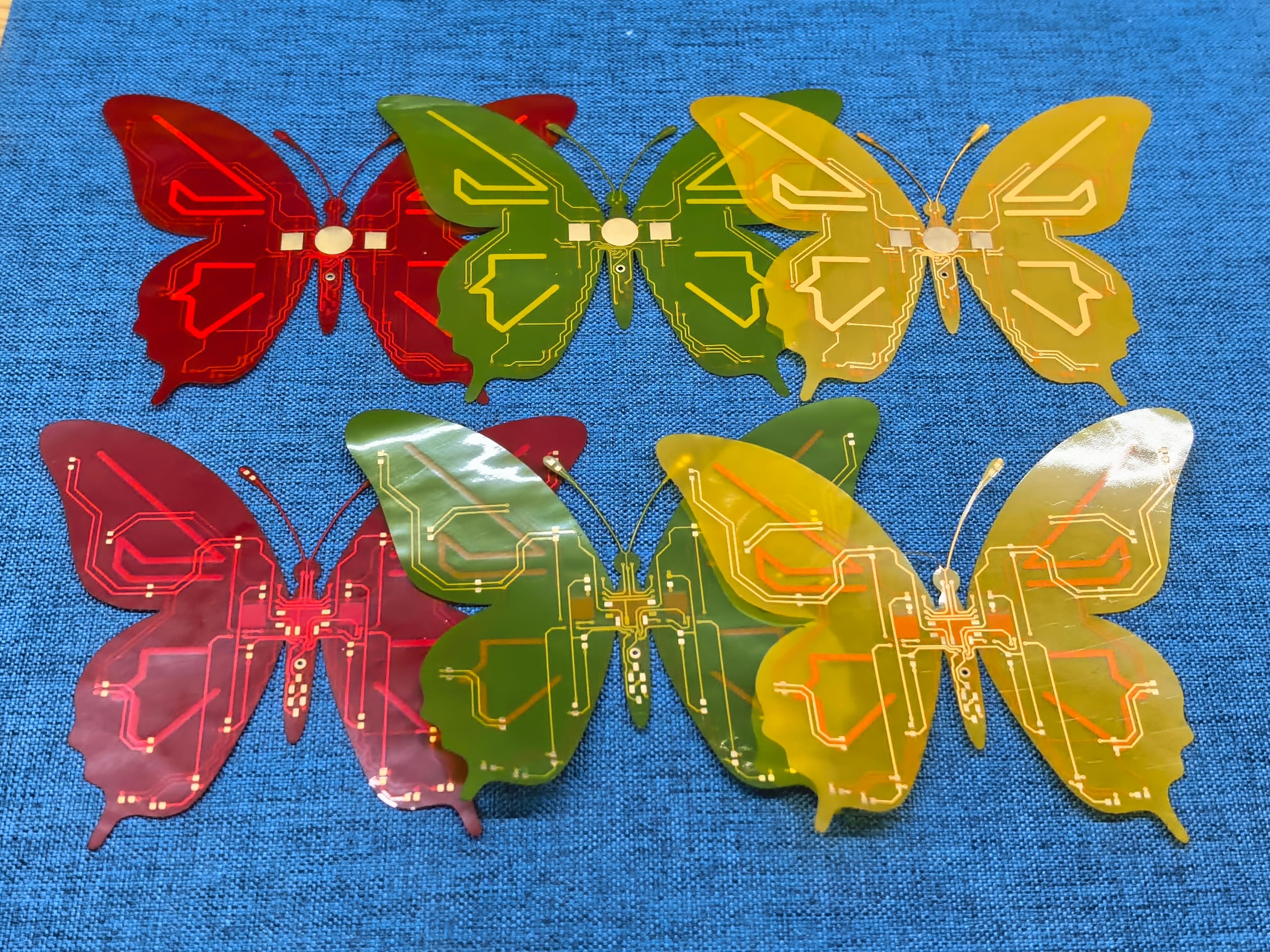

为了实现蝴蝶翅膀的轻薄与通透效果，FPC部分采用了嘉立创双层透明FPC制作，支持 LED 正反面贴装与穿孔定位。

✅透明FPC应用优势：

1、通透美观：使用透明FPC，电路清晰可见，蝴蝶通电后LED光透过板材，像蝴蝶翅膀自带“荧光”，比普通PCB更有科技感；

2、轻量便捷：FPC重量极轻，用于悬浮、服饰等装饰应用也非常合适；

3、双面贴装：可单面走线，另一面绘制装饰纹路，不用额外贴装饰纸；

4、装配简单：FPC支持激光切割，可精准切割出蝴蝶形状，不需要额外骨架焊接。

PS：想要复刻本项目的嘉人们可以先领券再打样！嘉立创FPC新客可领1张免费打样券+1张100元无门槛券。黄色FPC可以免费打样，透明FPC也可以立减100元哦！

点击下方链接即可领券：https://www.jlc-fpc.com/promotional

本项目使用板材材料为FPC（柔性印刷电路板），因FPC基材使用的是PI或PET材料（属于热塑性材料），耐热性低于传统刚性PCB，且结构轻薄、线路密集，焊接时需严格控制温度与操作流程，否则易导致基材变形穿孔、线路氧化或焊盘脱落。（该项目虽然电路原理简单，但焊接难度大，焊接老手可以挑战一下FPC的焊接。）

✅以下是总结的一些经验，仅供参考：

1.使用低温细锡丝焊接

2.烙铁温度230左右，不要超过280度，以刚好融化锡丝+10度为宜

3.烙铁头不大面积碰触板材，最好是仅接触锡丝和器件

4.单个焊盘焊接时长不超过3秒

5.焊点温度未降低前不要抖动挪开镊子，撤离烙铁头后等待3~5秒为宜

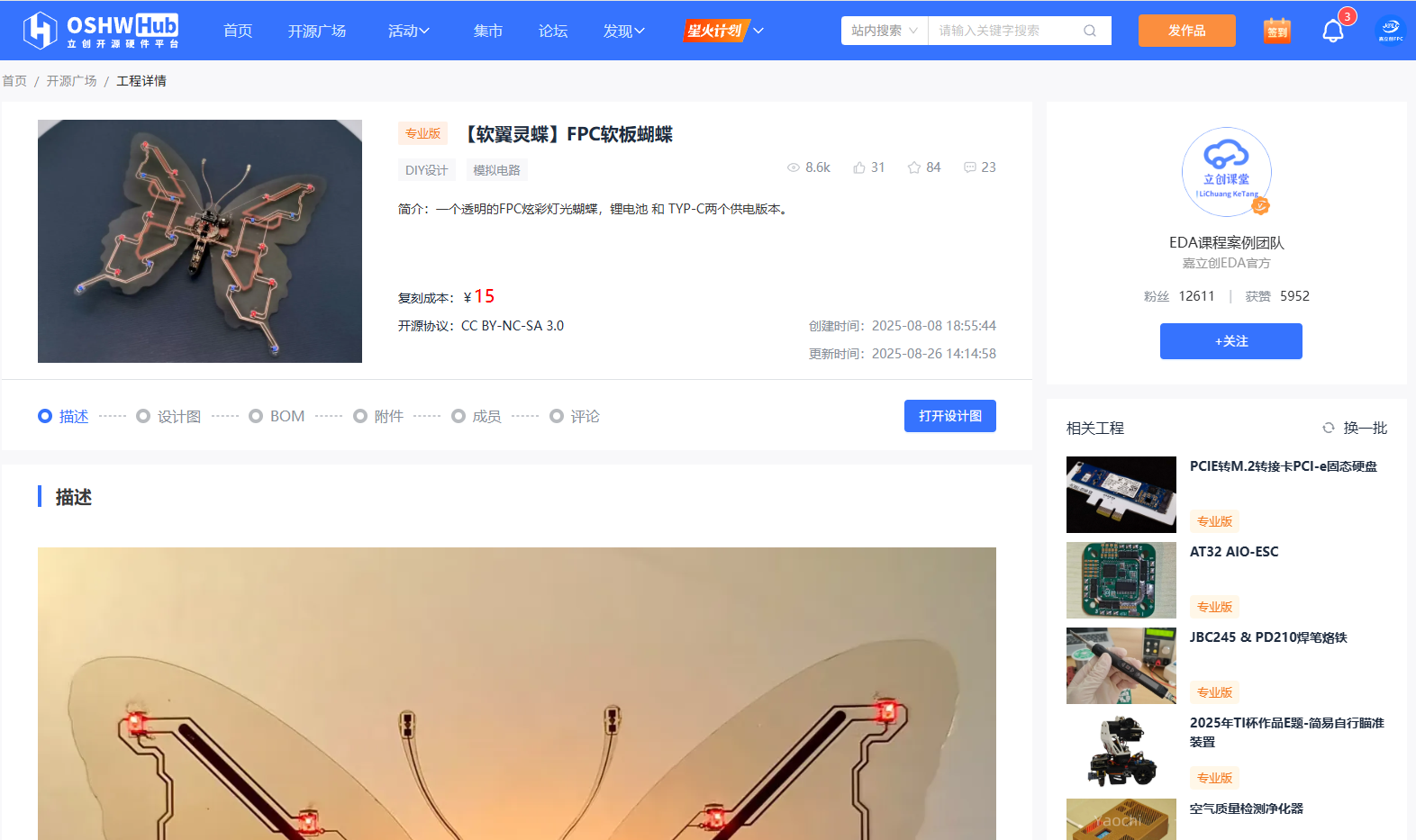

本项目已开源：

-电路设计原理图

-PCB设计图

-BOM清单

——想复刻？想给作者点赞？可复制开源网址前往原文。

开源网址：https://oshwhub.com/course-examples/fpc-tou-ming-hu-die
