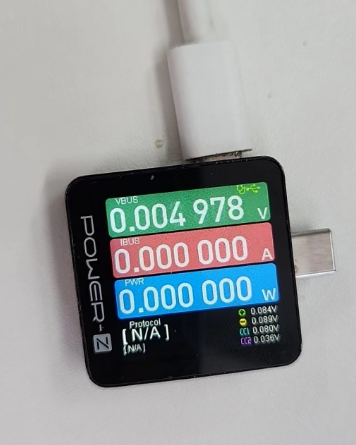

突然不能解析PD协议了！！ 其他的协议和电压电流检测都没问题，

因为PD协议是在TypeC的CC脚上通讯的，怀疑是TypeC座子CC脚接触不好了，但是又发现PowerZ能检测到CC电压，说明连接没问题，这就奇怪了。

拆开看看：

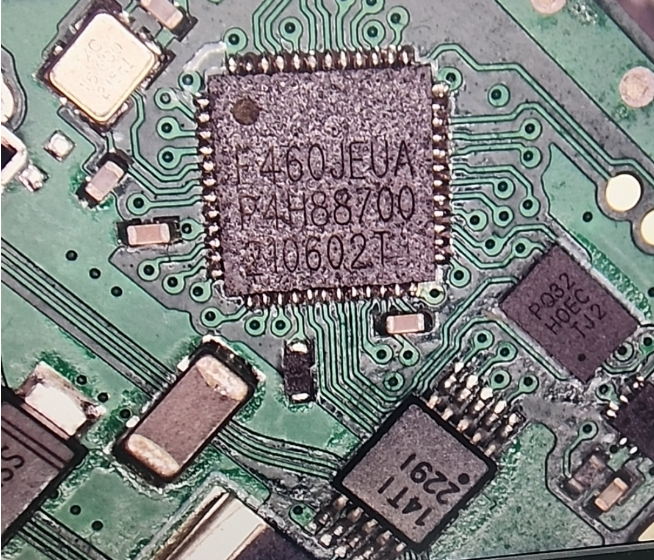

可以看到主控用的华大的MCU F460，查了一下规格书找CC脚。发现它居然没有PD协议的模块！！

这是怎么实现解析PD的，难道用GPIO口+外围电路搭建的？

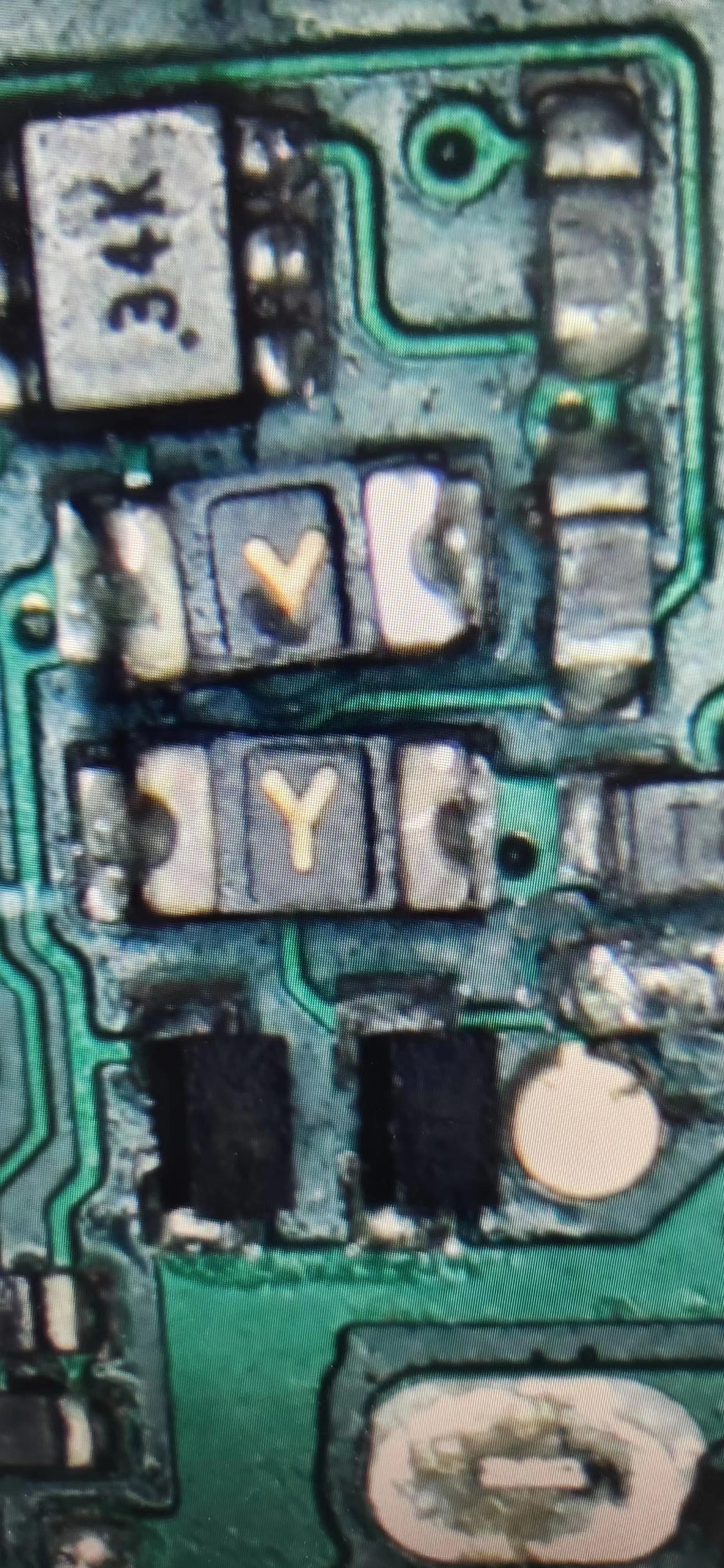

顺着TypeC座子的CC脚顺藤摸瓜查发现了这块电路：

这个丝印是Y的元器件没怎么见过，问了一下硬件同事说可能是保险丝，万用表量了一下发现是M级的电阻，说明它烧了，太好了，那我是不是换个0R电阻上去就能解决了，换上试试，换的过程我想它应该不是无故烧掉的，估计还有其他地方坏了，果然换上后还是不行，而且导致CC电压异常。

再看一下丝印34K的器件，查了一下型号CJ3134，用立创商城看一下规格书是颗双NMOS，耐压20V。万用表量了一下发现它烧了，这可能是测PD3.1协议时高压碰到了它，20V耐压选的低了。在立创商城买了些同型号的MOS和保险丝，立创真的方便，第二天就到了，换上测一下

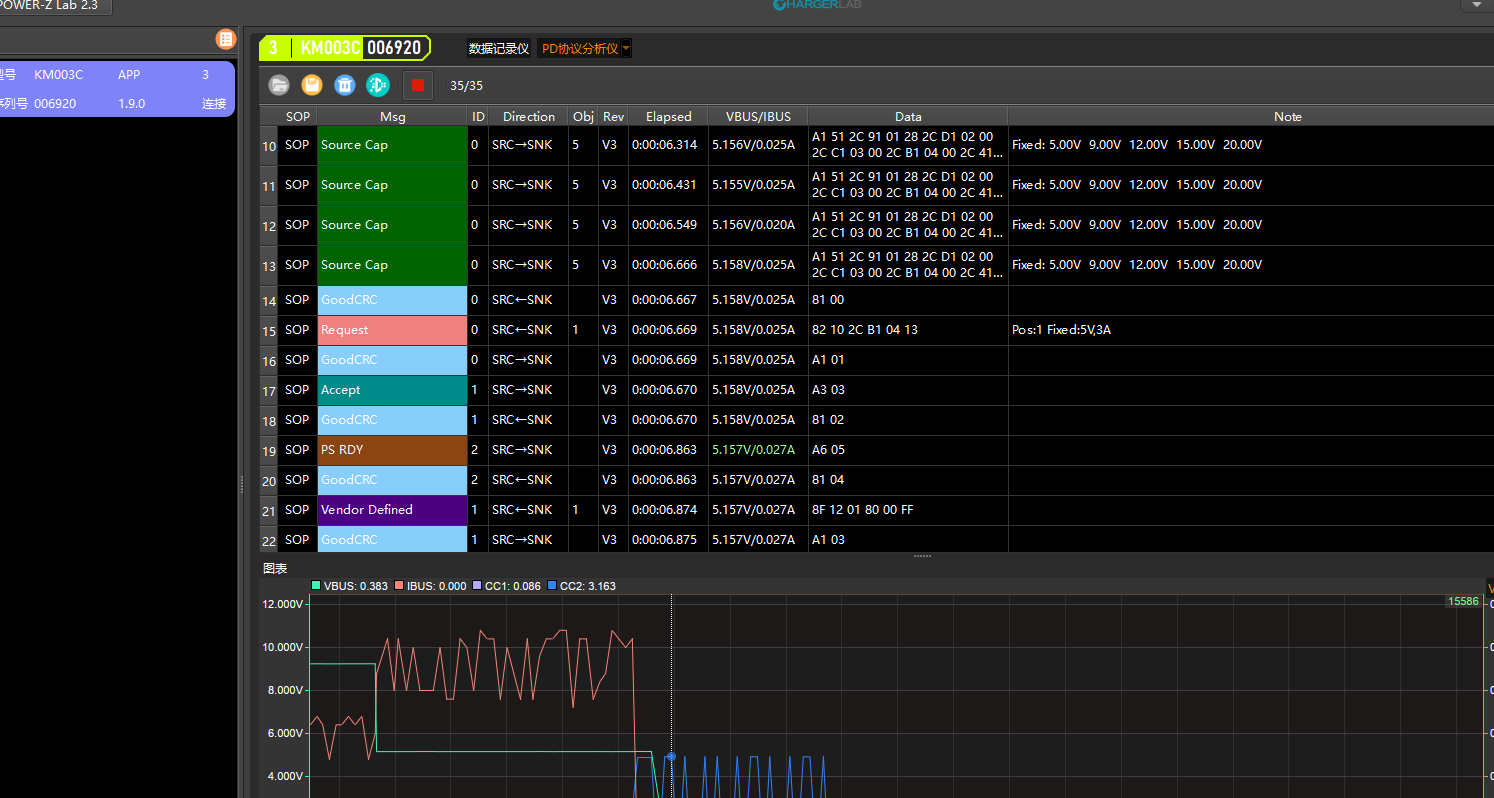

果然好了，开森~~#嘉立创##DIY#
