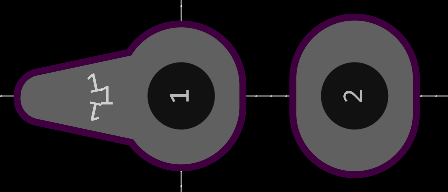

一个在Altium Designer画的封装,一个多层焊盘由几个多层焊盘叠加而成,如下图,焊盘1由焊盘2这种形状叠加3个长圆形焊盘得到,其中左边那3个编号1的长圆焊盘在AD中设置孔径为0,在AD用这个封装画的PCB在嘉立创打板,左边3个编号1的焊盘正确按无孔焊盘做出来。

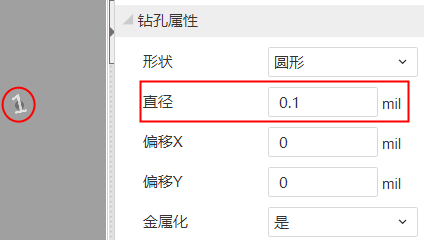

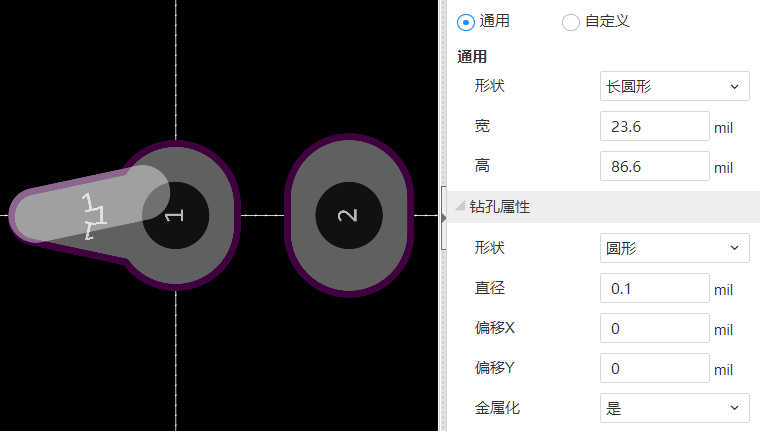

前天将这个封装导入嘉立创EDA画板打板,审核人员告诉我板子上有一些0.003mm的孔无法做出来,问我是扩大孔径还是删除这些孔。我再三检查PCB,发现是封装导入时原孔径为0的焊盘孔径被改为0.1mil,也就是0.003mm,我想手动把孔径改为0,发现无法修改为0。
能否允许孔径设置为0?现在最小允许孔径0.1mil是没有意义的,那么小的孔是做不出来的。
\n#PCB设计#嘉立创EDA
