这个PIN19，已经手工拉导线到GND铺铜区域了，但是DRC仍然说它断开了连接。还有一个电容的GND也有这个问题





\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
0MJ9Ir4753 作者
2023-12-17 18:12:28 来自未知
回复
找到问题原因了：PIN23出现孤岛了，但报错却说PIN19.两个PIN并不在同一块地上。
嘉立创EDA小吴 官方
2023-12-17 18:13:39 来自未知
回复
是说这两个引脚与地断开了吧
0MJ9Ir4753 作者
2023-12-17 17:48:38 来自未知
回复

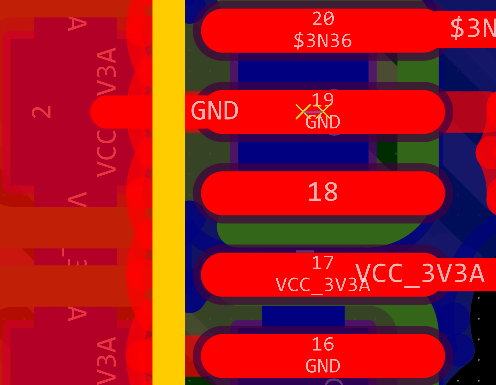

那个打x的地方就是PIN19.加过孔也没用。
嘉立创EDA小吴 官方
2023-12-17 17:35:40 来自未知
回复
形成孤岛了吧，可以加过孔和底层的覆铜层连接起来解决这个问题。
0MJ9Ir4753 作者
2023-12-17 17:50:18 来自未知
回复
加了过孔也没用，甚至还用导线把PIN19和另一个也接地的PIN连接起来，还是不行。
