PCBlayout信号线之间做包地处理

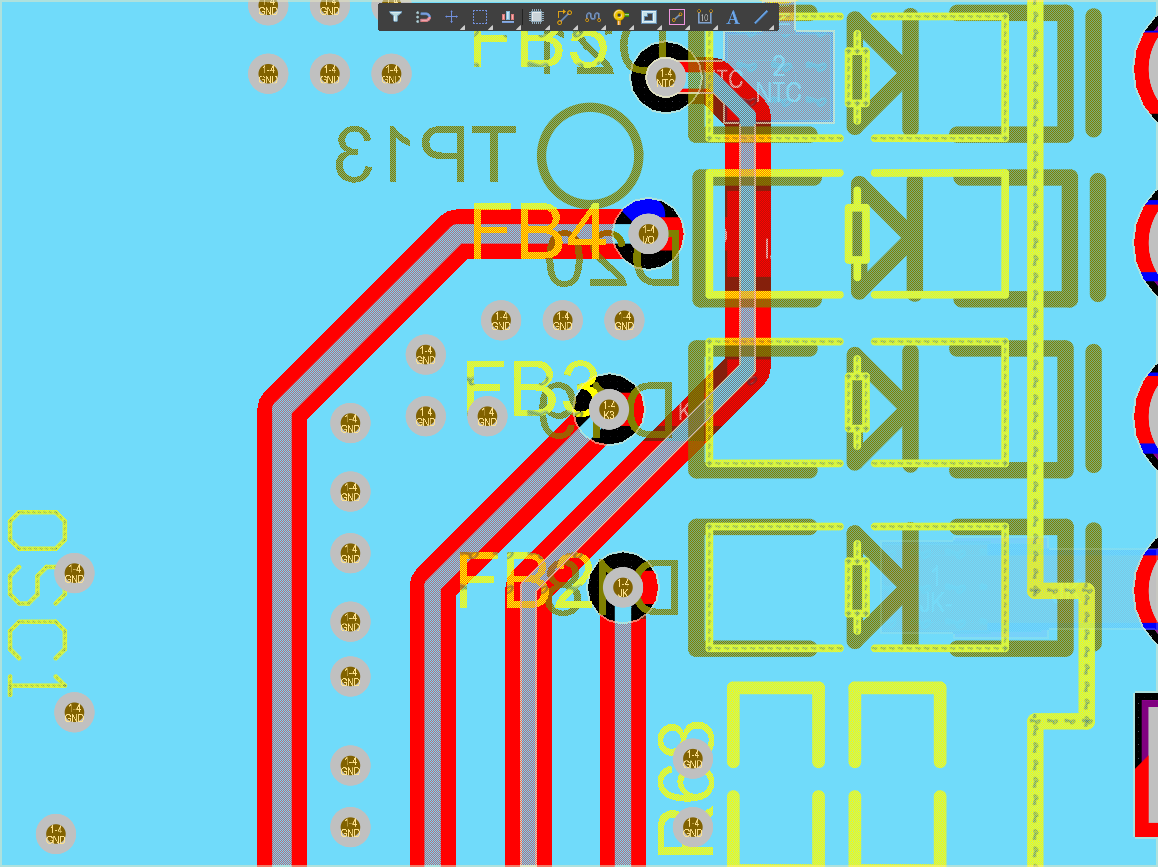

PCBlayout中会遇到单总线，串口线TX、RX，IIC的时钟、数据线并排走的情况，为了防止互相干扰。有没有之间间隔拉宽一点，并且灌入铜皮，做所谓的包地处理。这个是有必要的吗？之前的工作经验，有看到一个老工程师都是这么处理的，比如串口走线到蓝牙的TX、RX之间。请问信号之间做包地处理它防止互相干扰的机理是什么？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
沐光前行
2024-02-04 16:30:23 来自未知
回复
高速走线会在周边产生电磁场变化，会在相邻导线中产生感生电流，造成干扰，拉开距离后串扰衰减，即所谓nW规则。包地后相当于做个屏蔽。个人感觉串口和I2C没多大必要。
