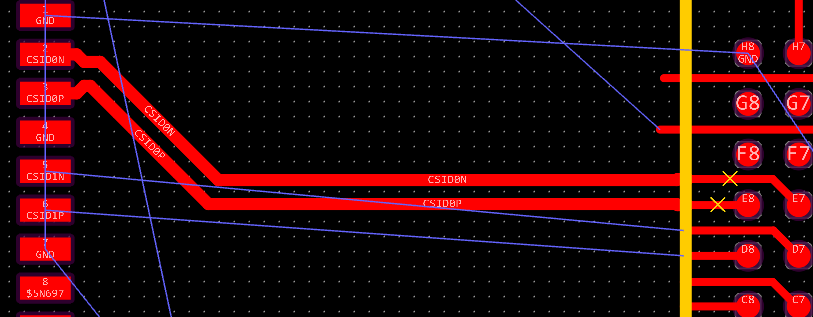

阻抗要求线宽6.1mil，线距6mil。但BGA引脚部分线宽只能到4mil。请问这种情况该如何处理？



\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2024-02-22 14:14:41 来自未知
回复
用约束区域，分别用单路布出来。专业版约束区域图文教程您看下：https://lceda001.feishu.cn/docx/LLDudSLk5ohYtkxDjvMc4xBznUg 或是点中部分导线，右边属性设置线宽。后面会支持约束区域应用差分布线。
