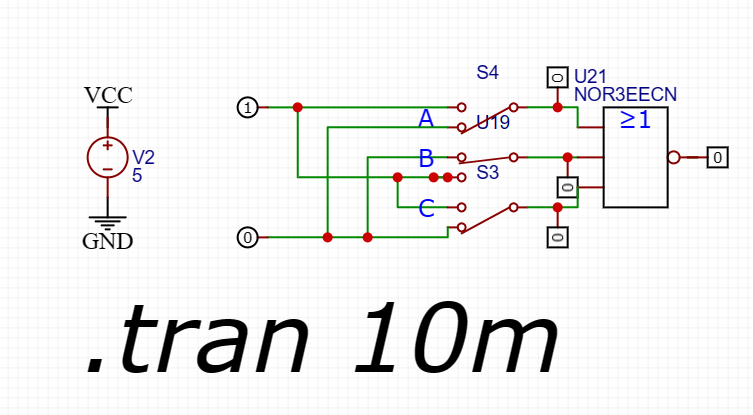

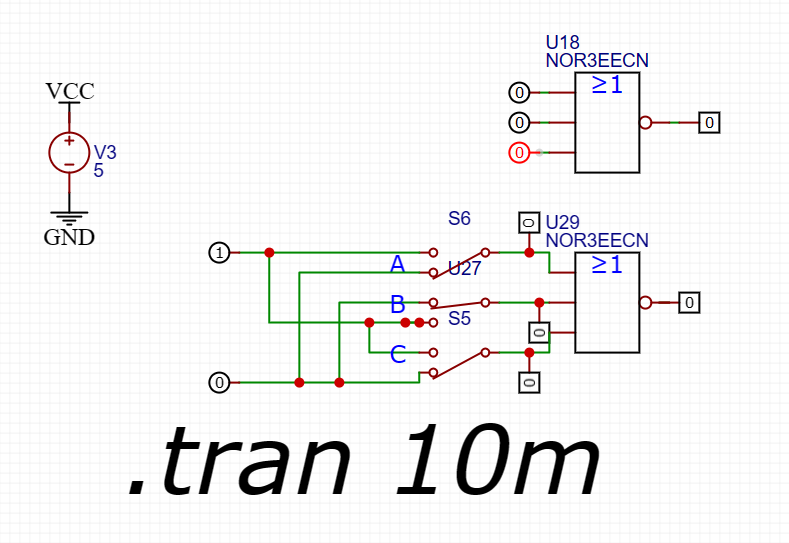

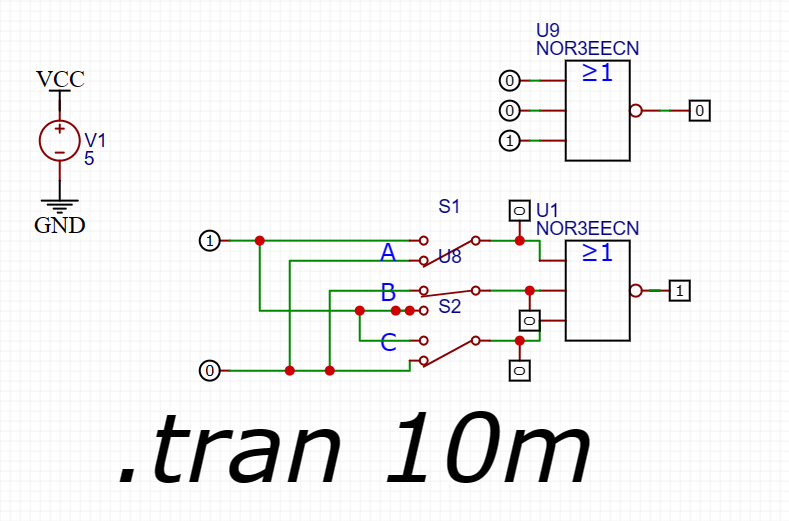

在仿真时发现，如果门电路的输入端都是低电平，该门电路往往不能正常工作，需要额外加入一个门电路或者相同门给输入加至少1个高电平才能正常工作。以三输入或非门为例，如果输入都是低电平，或非后的结果还是0，但如果复制一个三输入或非门给至少1个引脚给高点平，下面的三输入或非门就正常了，想请教下，这个是哪里的问题？

\n#其他问题#
#其他问题#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA-莫志宏 官方
2024-04-09 11:05:15 来自未知
回复
门电路符号的电源引脚隐藏了，可以点击器件修改引脚可以看到。由于它的电源引脚是VDD符号，所以电路中需要加一个VDD的5V直流源就可以了，类似你电路中的VCC的放置方法
876543rT372P 作者
2024-04-09 11:42:41 来自未知
回复
谢谢，已解决。
