解决：是不小心在PCB中翻转元件导致的，但目前无法通过技术手段找到这些翻转过的元件，这种翻转有时的操作失误。



2024.7开始画，封装是正常的，后来不知道怎么回事封装就变成错我的了（其间数次更新了嘉立创EDA版本，也经历多次软件崩溃、白屏），返回去看备份文件发现2024.8继续画时就不正常了，最终完成时封装也是错的，DRC检查也没发现问题。

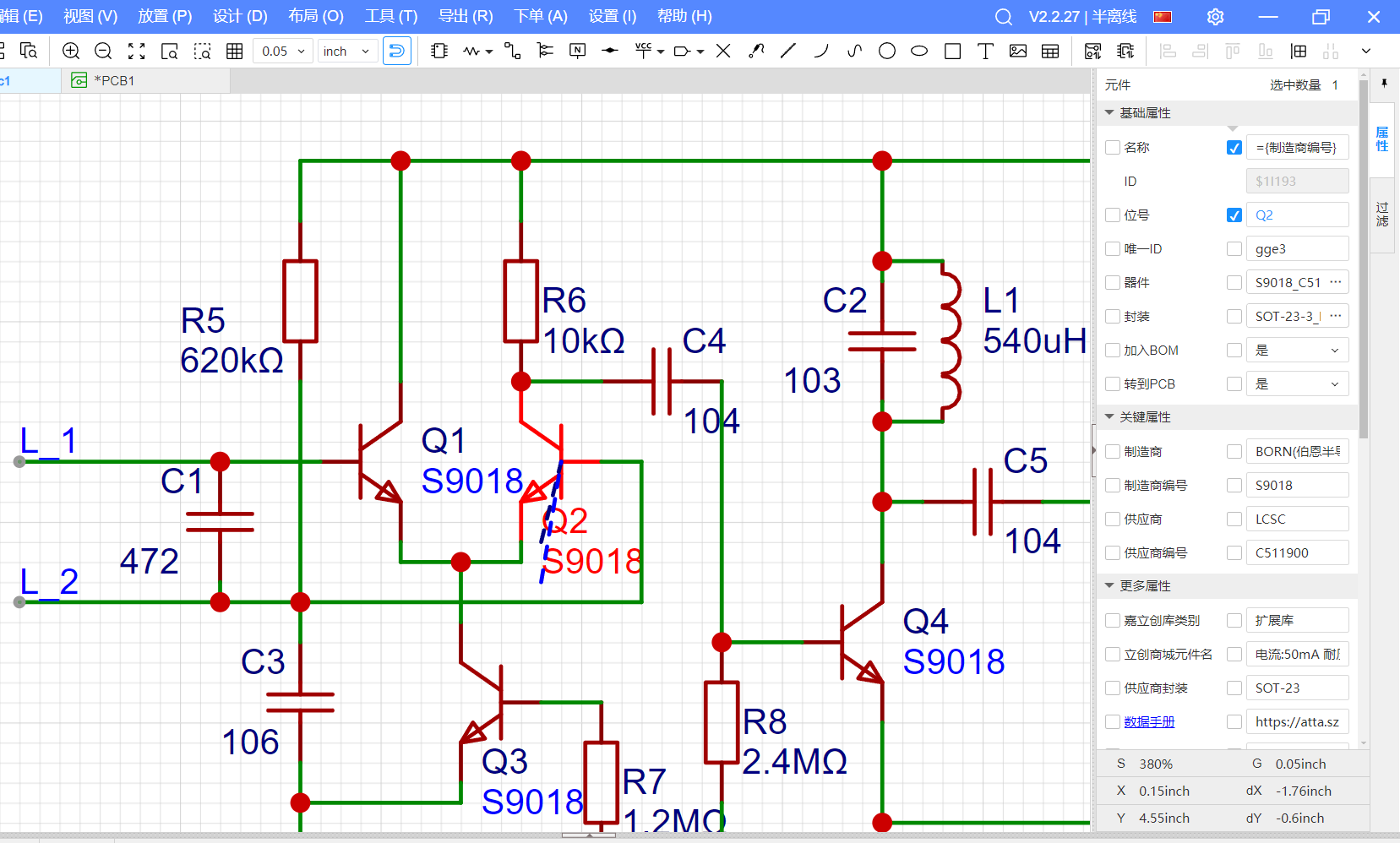

原理图

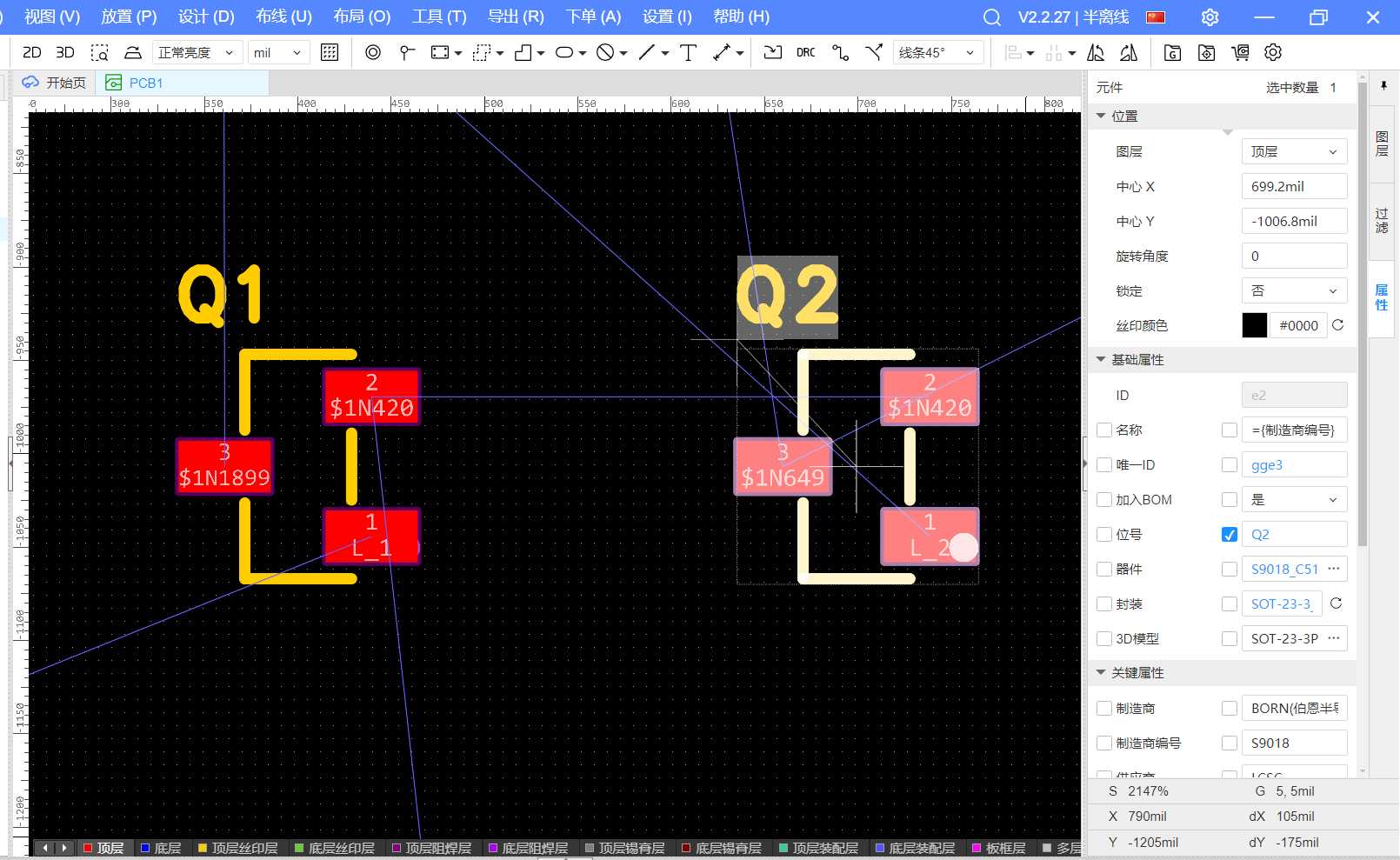

正常封装

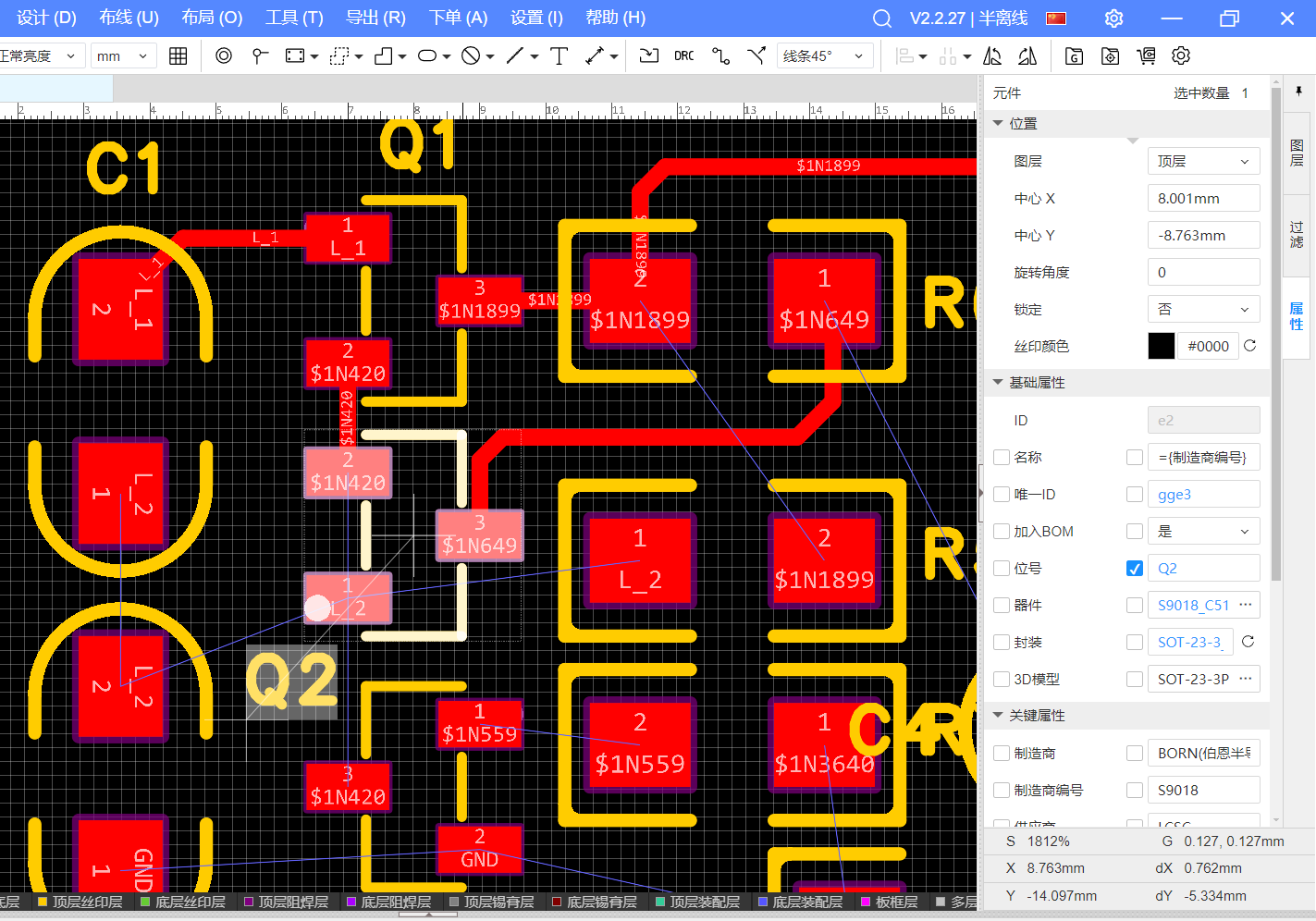

不正常封装（Q2 1-2脚互换了，也就是b-e脚互换了）

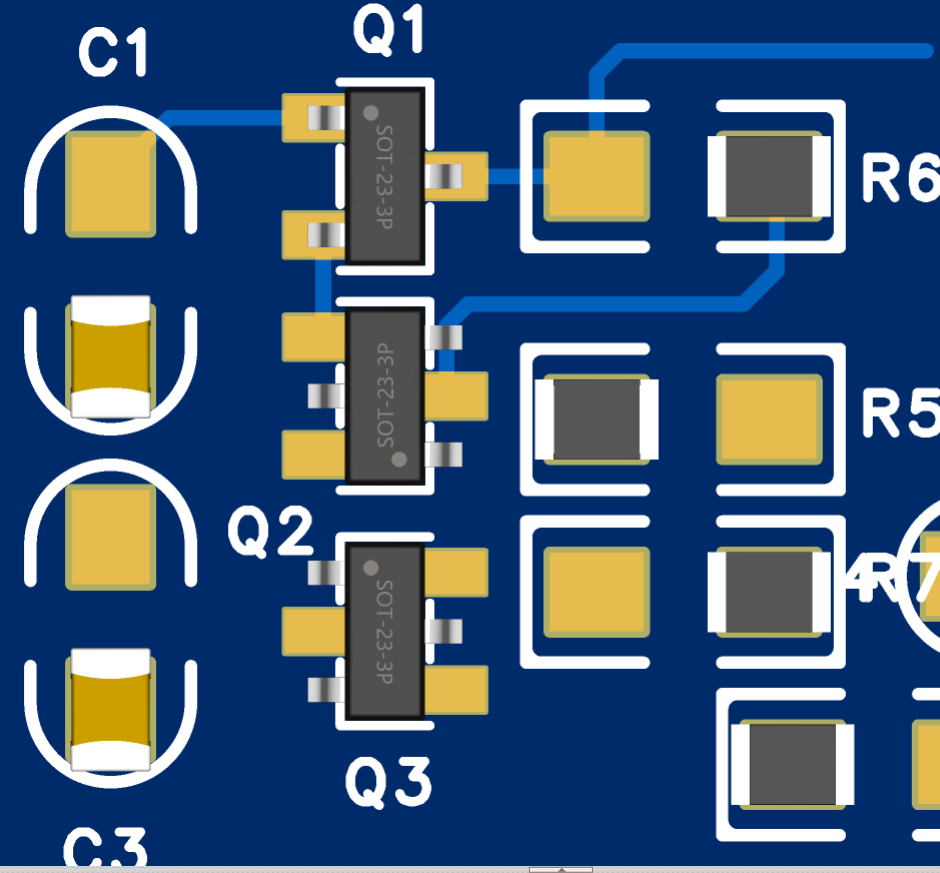

出现这种问题后，出错元件的3D预览也是错的

好像出错与翻转原理图有关，比如图中的Q2实际上是复制Q1水平翻转得到的，垂直翻转的元件也有这个问题。

怎么检查才能发现板子是否存在这种问题？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA技术支持-小王
2024-09-15 16:59:21 来自未知
回复
这个**上给您解答说明了
嘉立创EDA小七 官方
2024-09-14 09:11:07 来自未知
回复
您好，drc检测是不会检查封装是否匹配的。如果检查封装就要在封装管理器里面进行匹配。
sc 作者
2024-09-14 10:48:21 来自未知
回复
问题是，图中这三个三极管实际上是从一个复制成三个，开始的时候连接是正确的，后来不知道怎么的就错了，如果把错误的元件从PCB上删除再从原理图更新PCB，封装又变成正确的。
sc 作者
2024-09-14 10:51:29 来自未知
回复
在属性里查看封装名称，正确的和错误的三极管封装名称是一样的。
嘉立创EDA小七 官方
2024-09-14 11:25:45 来自未知
回复
您加我一下我们看看
543210qW213w
2024-09-13 18:20:13 来自未知
回复
无论是原理图还是封装，都有相对应的脚位，而且脚位顺序也相对固定的，对好脚位就不会出错
098765kK471v
2024-09-18 23:24:57 来自未知
回复
我也遇到过这些问题，这就是上次升级了系统后出现的，IC和三极管每打开一次封装就变一次，修改一次当时是对了，保存后再次打开，又变成了保存前一个样，觉得这次升级了没以前的好用了。以前用99SE就好用，无奈自已没跟上更新，温七系统还免强可以用，温十就不支持了。
