嘉立创FPC过孔阻焊设计

过孔阻焊设计

过孔在EDA软件里不能设计成元件孔属性

过孔嘉立创默认按阻焊盖油制作，如果要开窗需要特别备注（如过孔型测试点）

过孔不能一半开窗，一半盖膜，需要保留0.5mm以上的安全间距

说明:过孔开窗：是指成品板子过孔焊盘会裸露出来，FPC过孔开窗有可能会导致孔内氧化及孔铜断裂

过孔盖油：是指成品板子过孔焊盘被阻焊膜覆盖，阻焊膜可以保护孔铜不氧化，在弯折时还能保护孔铜不断裂

过孔阻焊设计案例一

问题点：

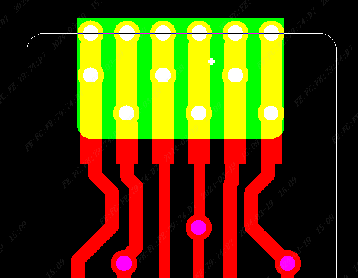

过孔设计的是开窗的

建议：

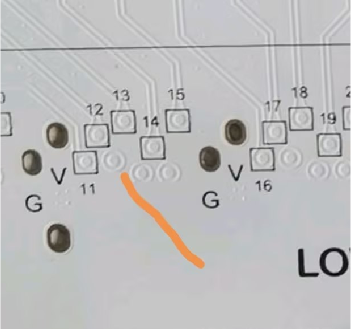

建议过孔做盖油设计

注：嘉立创默认过孔做盖油，如果过孔开窗需要特别备注出来

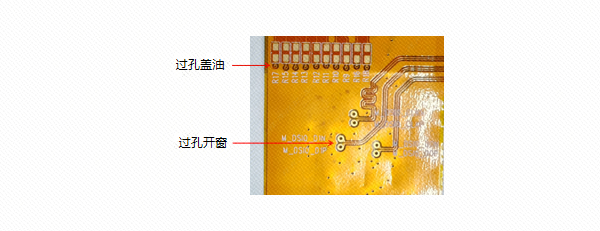

过孔开窗(不建议） 过孔盖油(推荐)

过孔阻焊设计案例二

问题点：

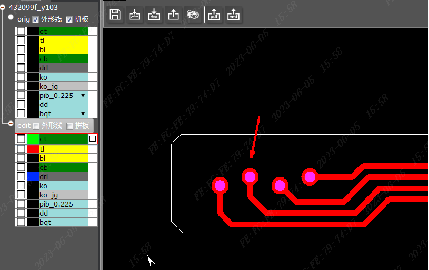

过孔不能设计在开窗边缘上，此处是焊接手指，焊接时有可能会弯折，应力会集中在无覆盖膜和有覆盖膜的交接处，如此处设计过孔，有可能会导致孔铜断裂

建议：

过孔需远离覆盖膜交接处到少0.3mm以上

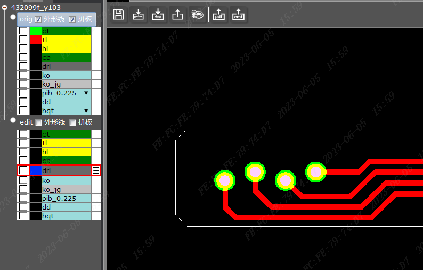

过孔在开窗边缘上(不建议） 过孔离开窗边缘0.3mm以上(推荐)

过孔阻焊设计案例三

问题点：

测试点设计为Via属性，输出GERBER后过孔是盖油的，导致测试点没开出来

建议：

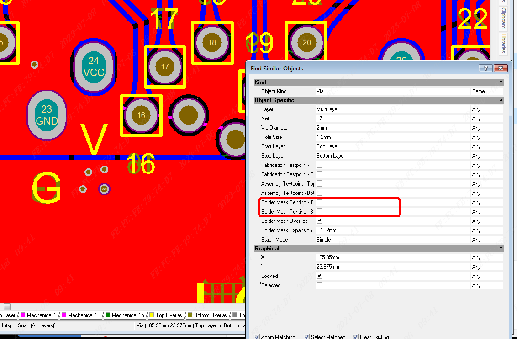

过孔做为测试点时，需要设置Testpoint属性

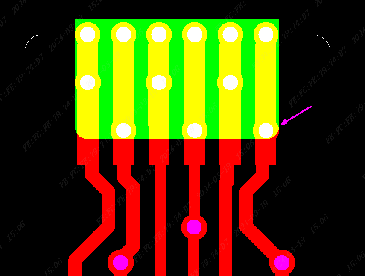

测试点设计的是过孔属性 测试点没露出来
