一:用替代品时千万要注意封装问题

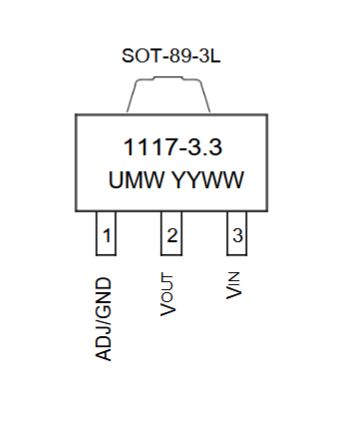

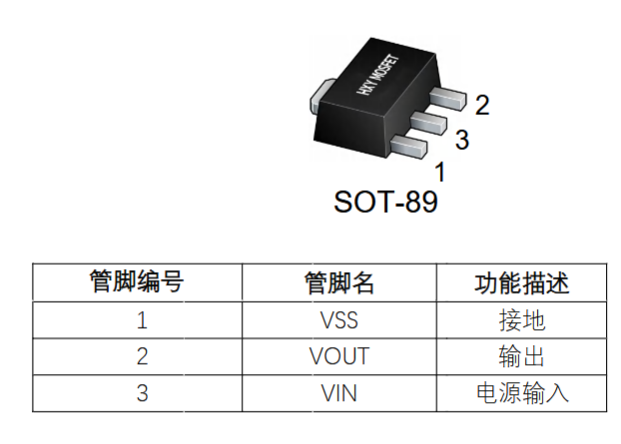

1.华阳轩的LDO芯片XC6206P332PR和AMS1117-3.3封装相近功能相近但是,2,3脚注意输入输出。

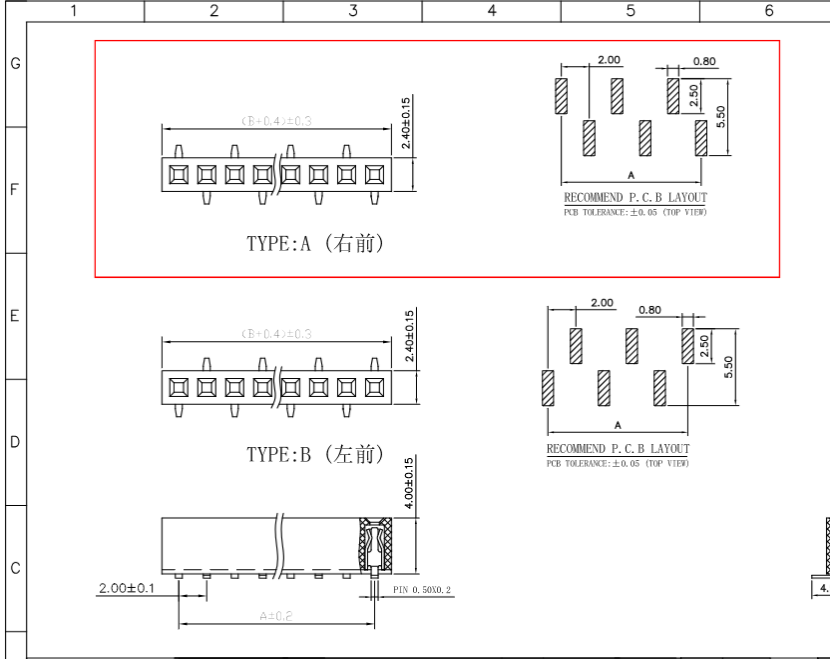

2.像以下这个排针,要注意左前和有右前的区别,特别是买元器件的时候。

二:选型时一定要注意型号问题

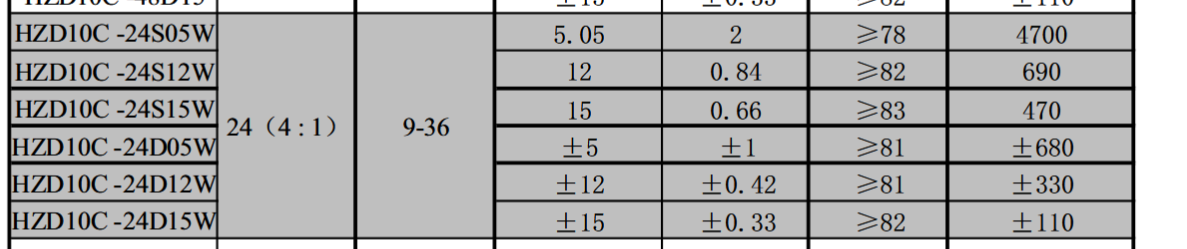

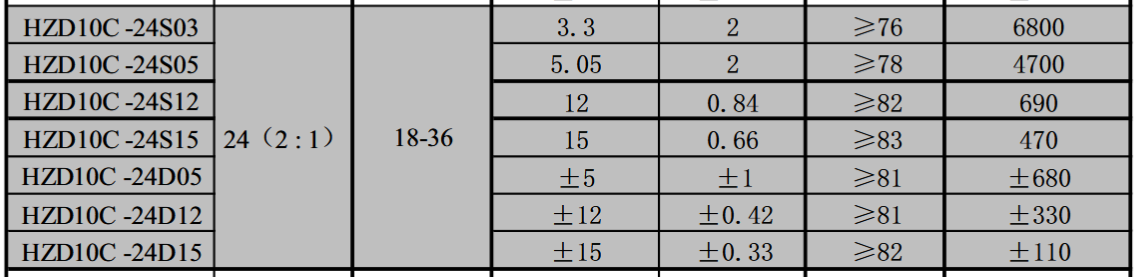

比如电源模块HZD10C-24D05W和HZD10C-24D05,虽然只隔一个W,外形及输入输出都一样,但是有一个区别是启动电压不一样。D05W启动电压是9V,而D05的启动电压是18V。

三:首次打板的时候尽量多标丝印,特别是电源,GND,已经可能需要的测试点

方便调试的时候直接在板子上找出测试点,不然要时不时对着手机或者电脑看,很不方便。
