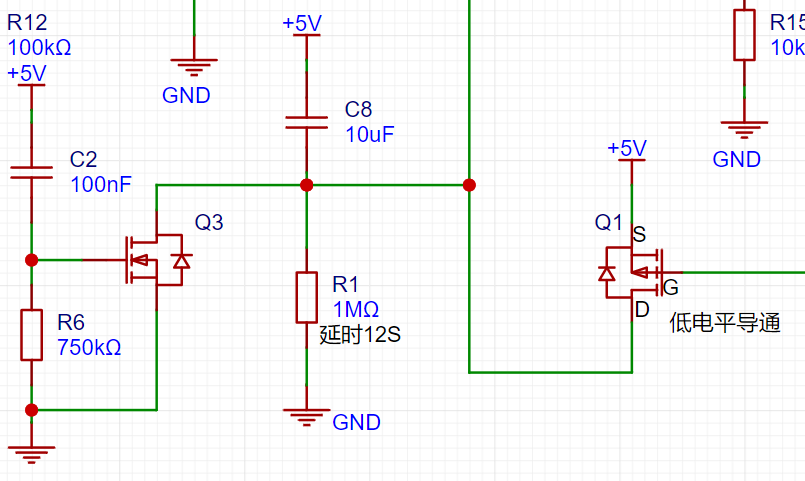

#电气# #数字电路# #DIY设计##DIY设计##DIY设计##DIY设计# 这部分的延时电路要怎么看呀？是要从左往右开始分析吗？还是从右往左？分析分析 #电子电路# #延时# 延时电路电路

#电气#
#数字电路#
#DIY设计#
#电子电路#
#延时#
开源硬件平台
全部评论 默认 最新
asefgtbnjcxcef2335
2025-03-03 10:07:59 来自广东
回复
1、当电容没有存储电量时，可以看做短路。上电的瞬间，由于C2没有充电，Q3的G极电压是5V，Q3开启。上电后，5V对C3充电，Q3关闭。 2、电容充放电时间常数T=RC。R1那里写12秒，我计算得出T=C8*R1=10*10^6*10^6=10秒。
凡夫俗子~
2025-03-01 17:12:21 来自福建
回复
c8和r1构成的
硬创社恐患者
2025-03-01 16:14:40 来自湖北
回复
图太少了，我也看不懂！
