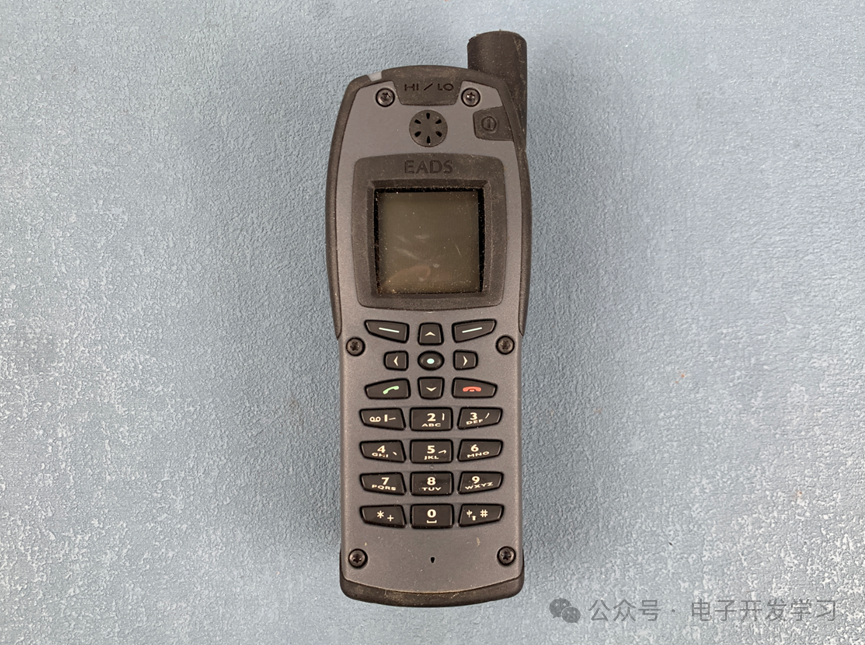

我花50元在闲鱼入手了一个对讲机，型号是 THR880i。 主要是被他这个宝贝里的欧洲宇航局 EADS 给吸引了，万一是真的，花50元拆解一下也是值得的。

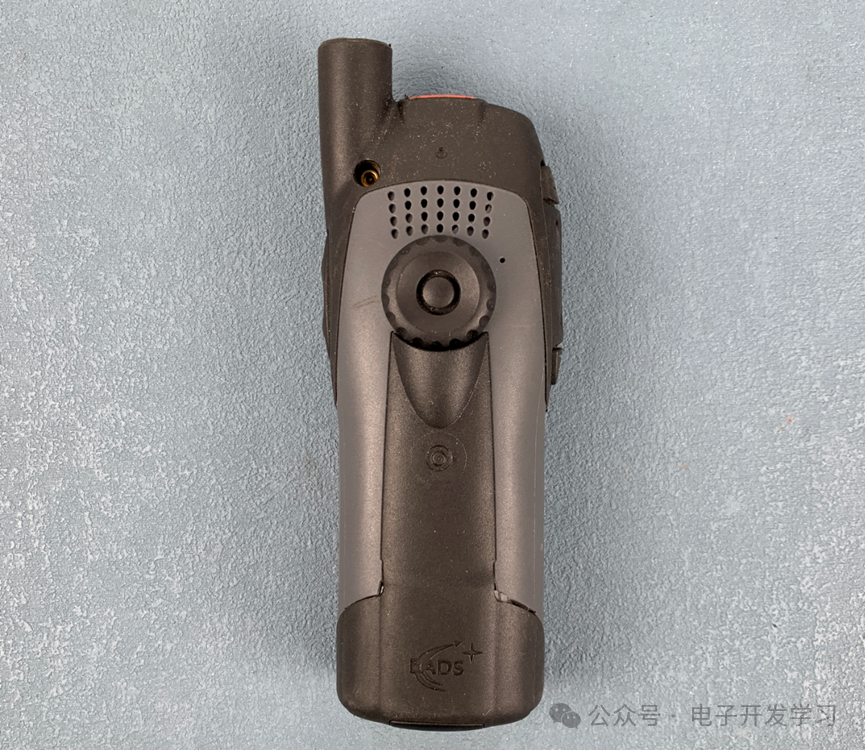

底下的EADS标志我去查了一下，EADS就是欧洲宇航防务集团缩写。整个外壳容易磕碰的地方都是有软的橡胶包裹。拿在手里感觉非常结实。这个对讲机的型号据说是THR880i。

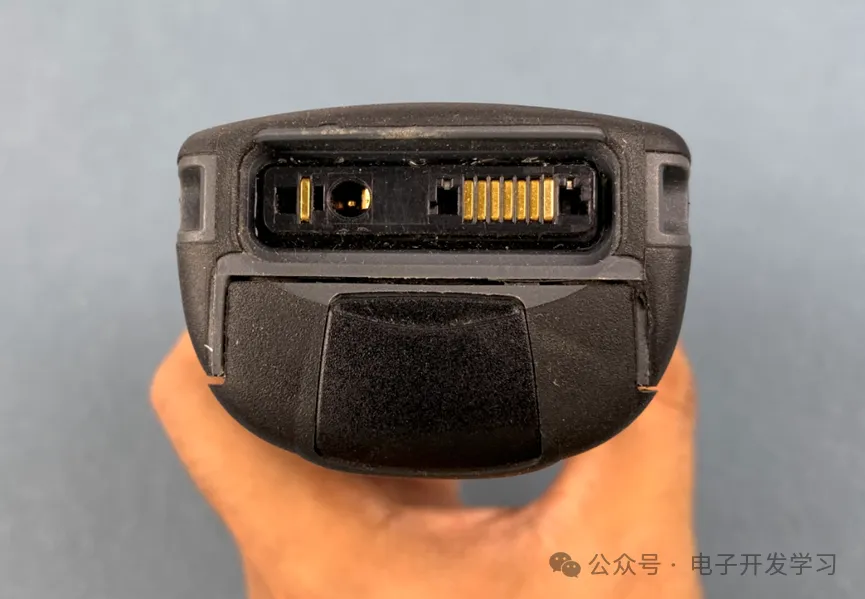

底部是充电接口。估计是插入底座就可以充电了。旁边还有一个DC充电孔。

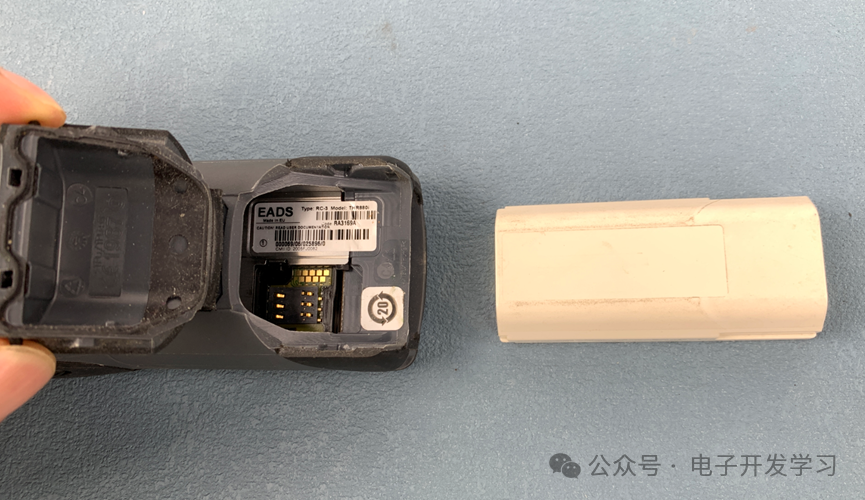

后盖揭起来可以抽出电池，抽出电池之后下面有一个插卡的位置。

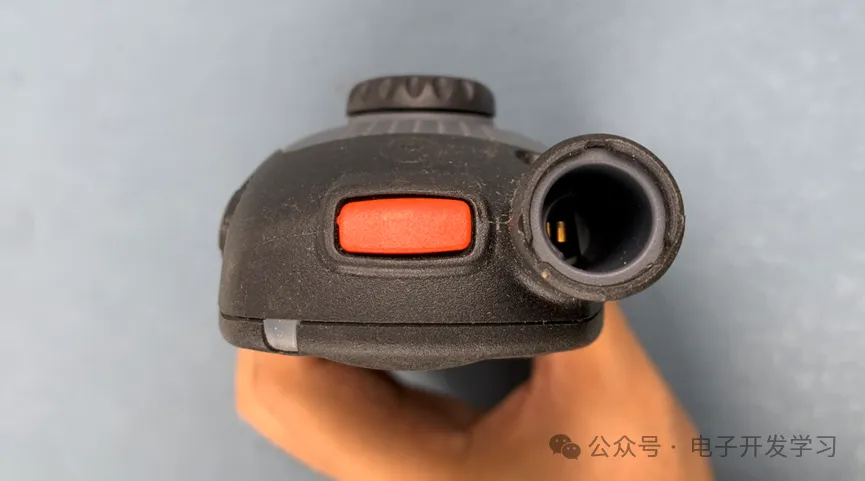

顶部的天线没了，中间有一个红色按键。

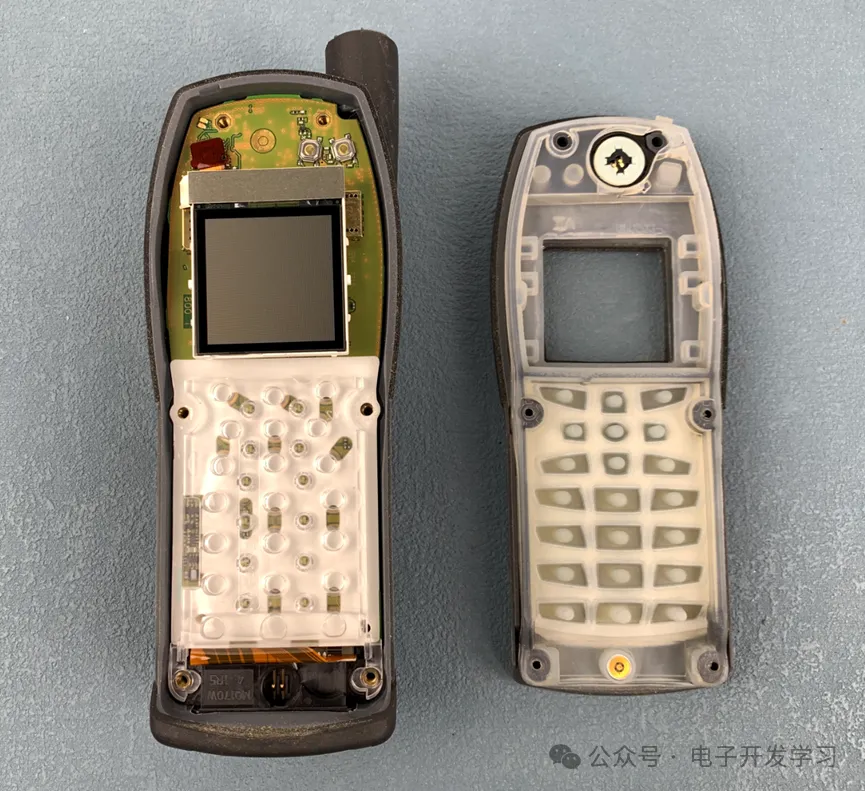

开盖。

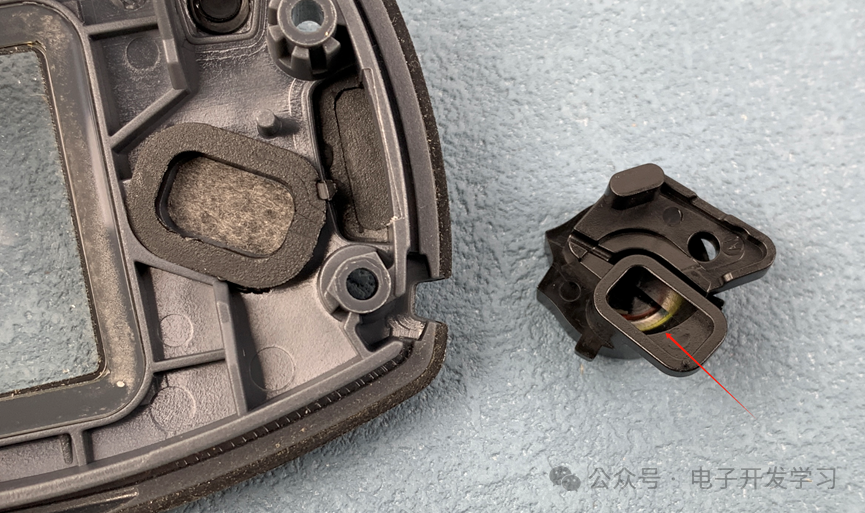

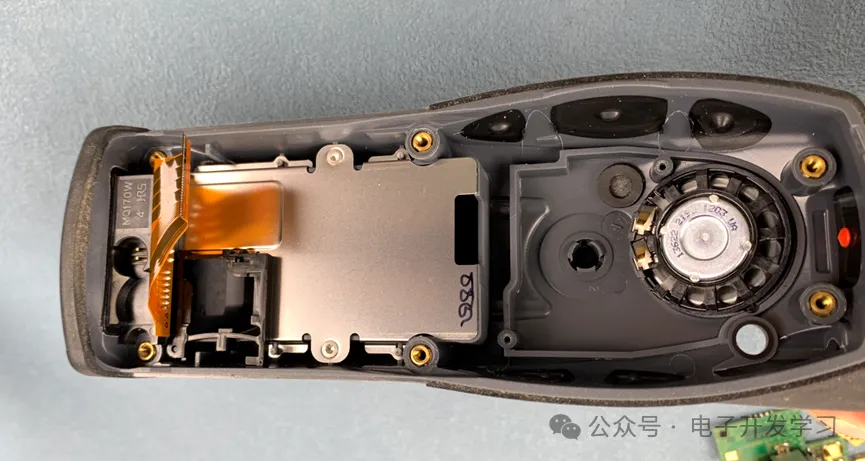

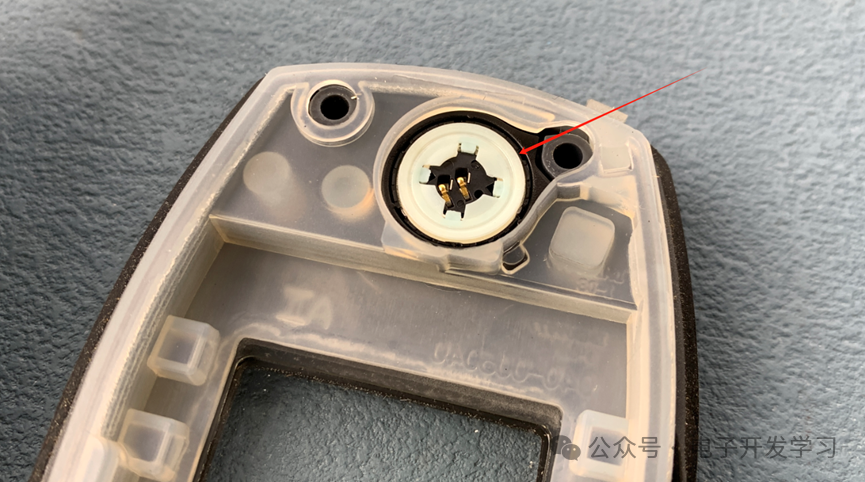

顶部这个位置应该是一个扬声器，通过两个弹簧触点引出。

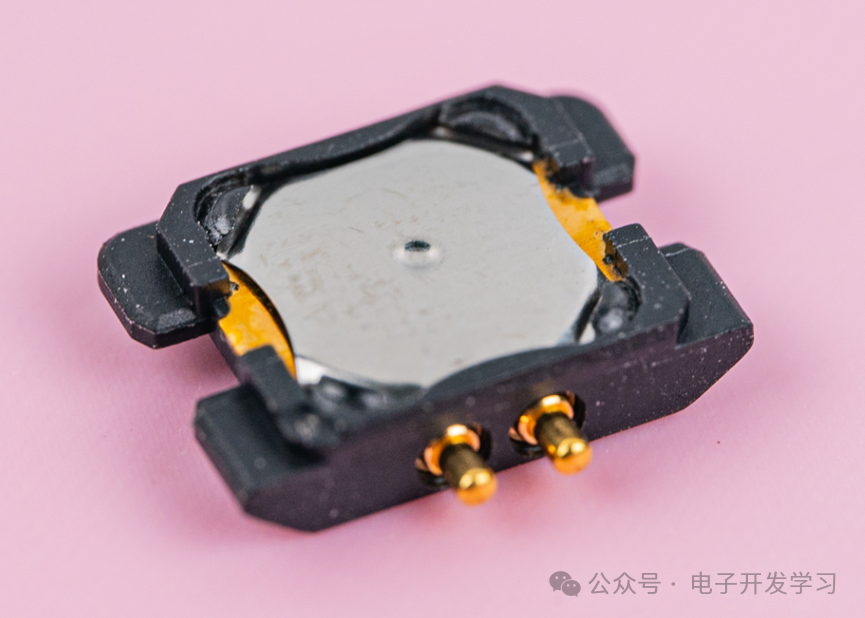

拆下来看到确实是一个扬声器。

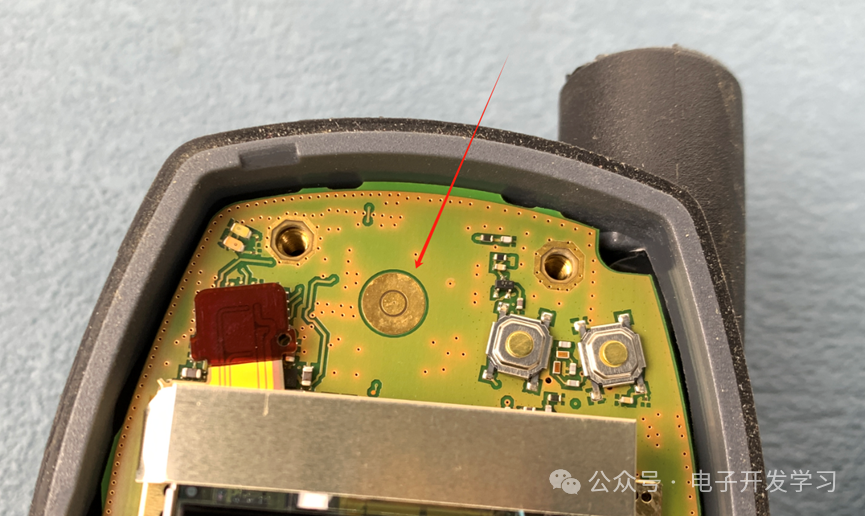

板子上留有这个扬声器触点的焊盘。

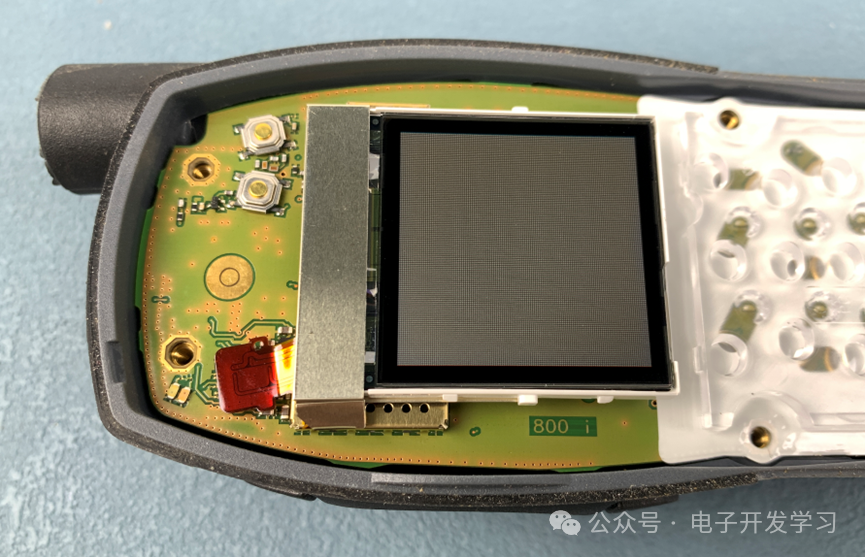

屏幕。

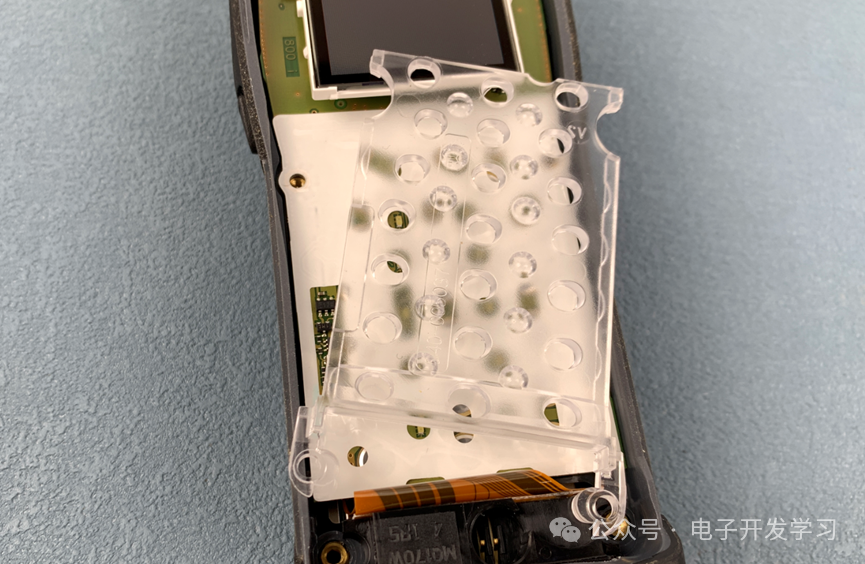

按键上面有一个透明的隔板。

拆下电路板。

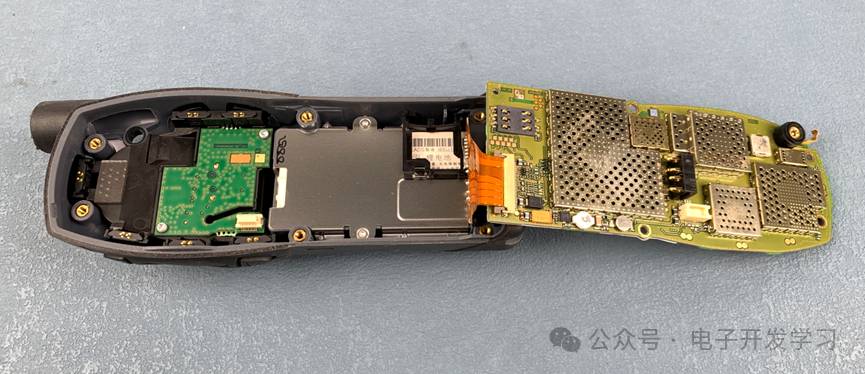

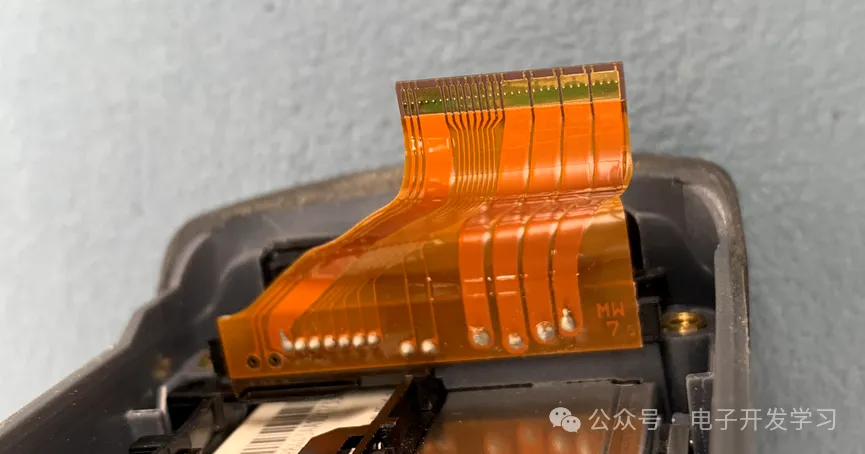

充电接口和电路板是通过这个FPC排线连接的。

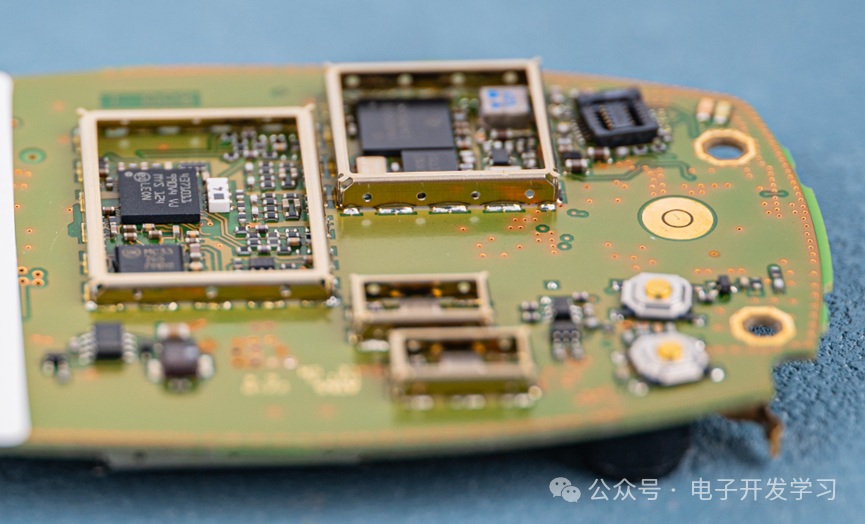

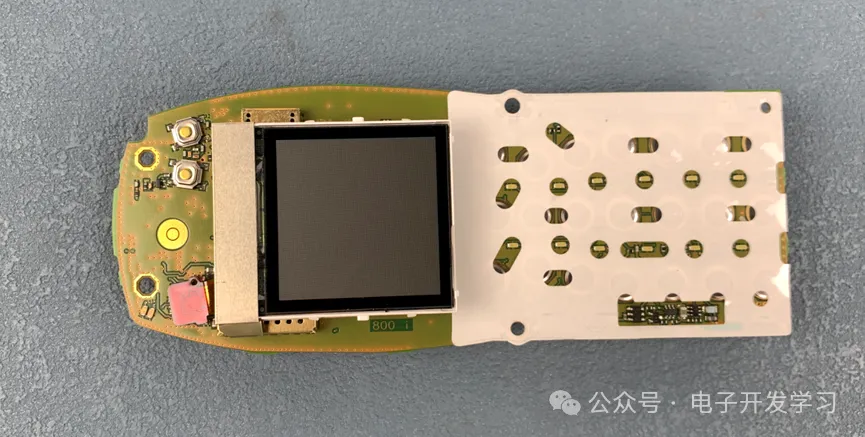

电路板正面。

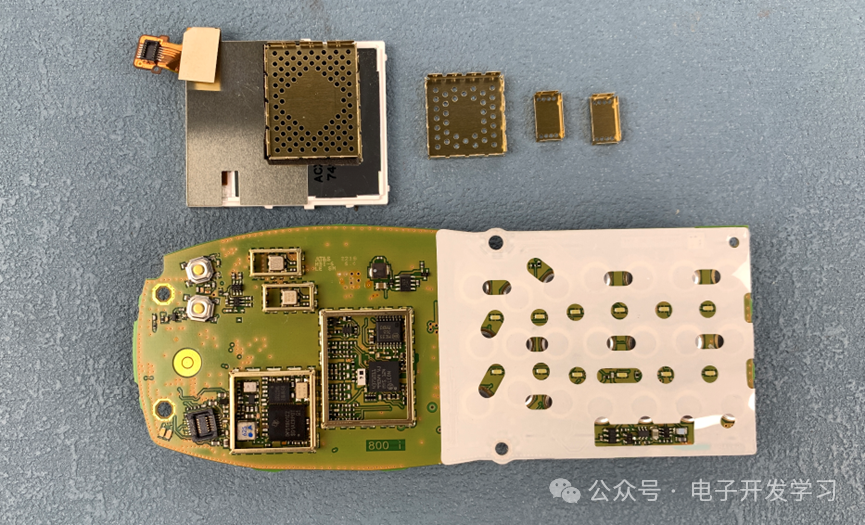

去掉屏幕和屏幕底下的屏蔽壳，可以看到上面的芯片。

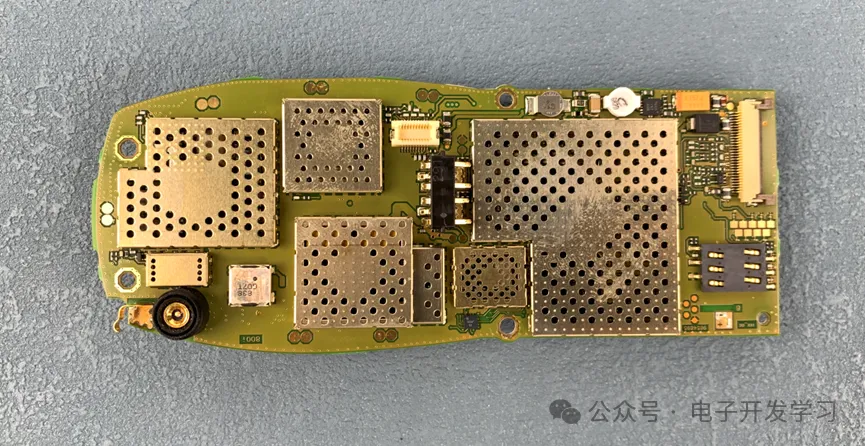

电路板背面。

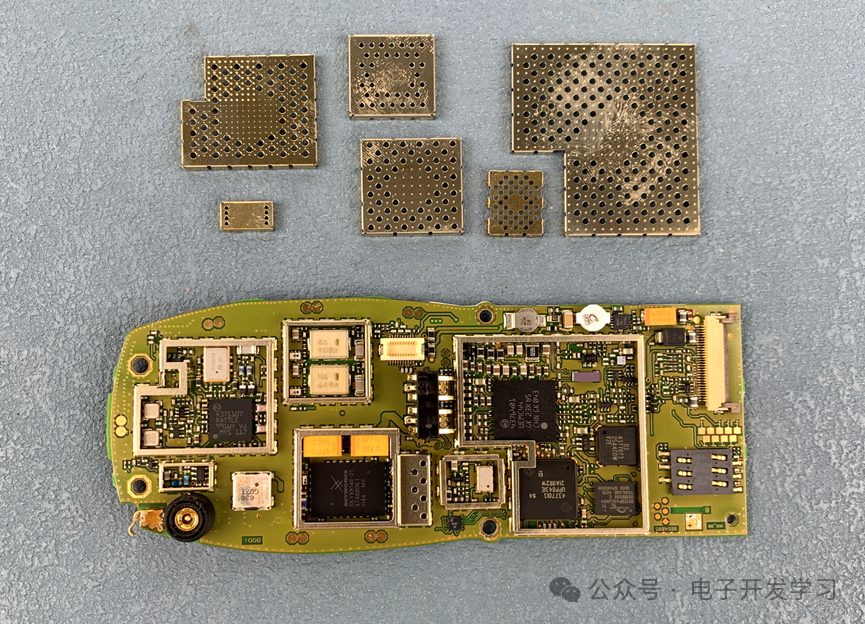

去掉背面的屏蔽壳。




这时候我发现手机拍照已经不太够用了，换设备拍了下面的照片。

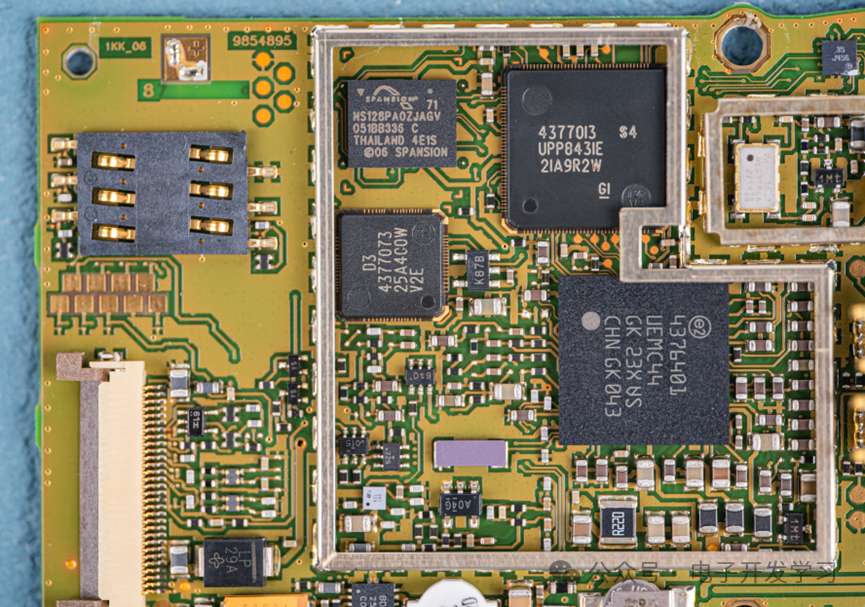

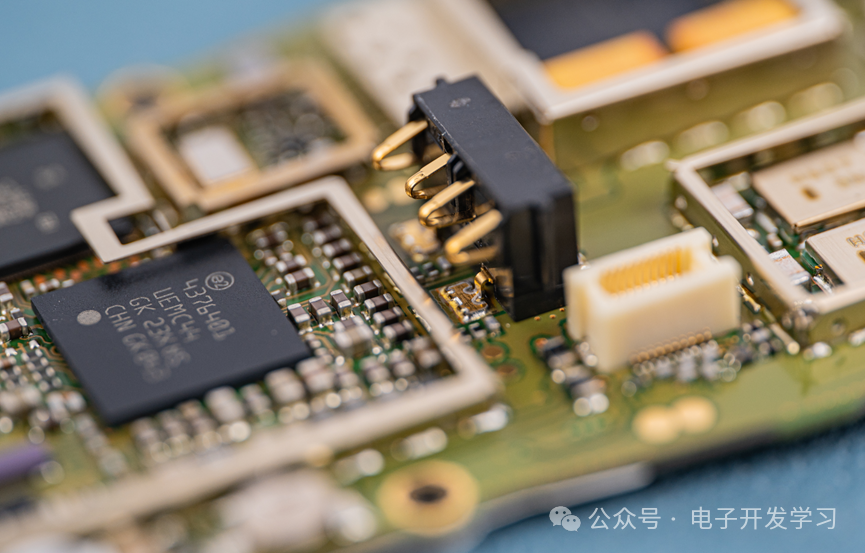

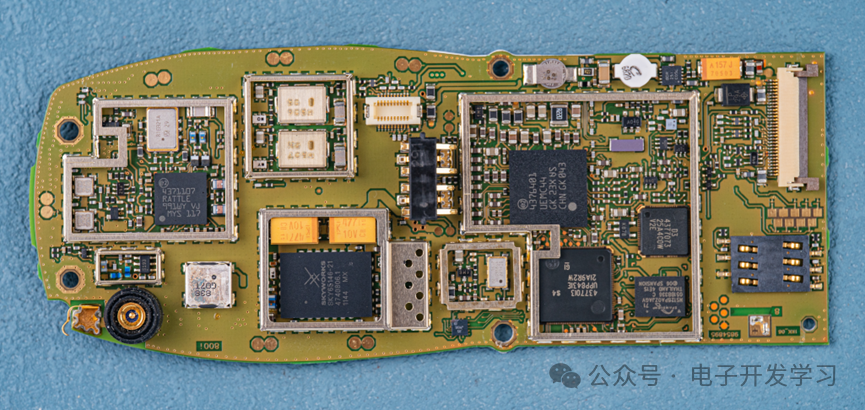

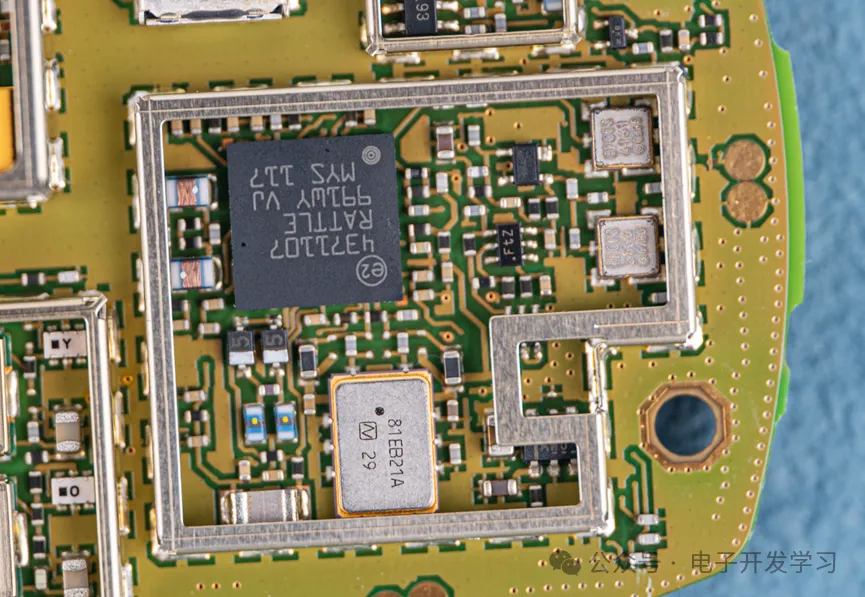

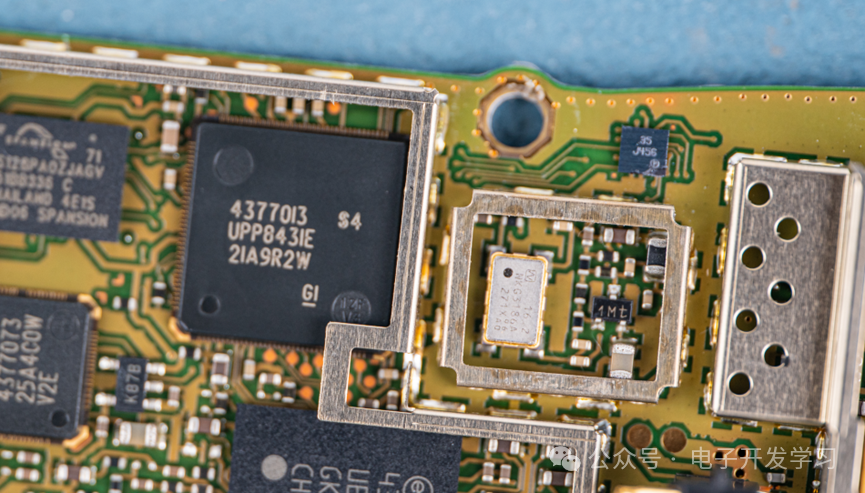

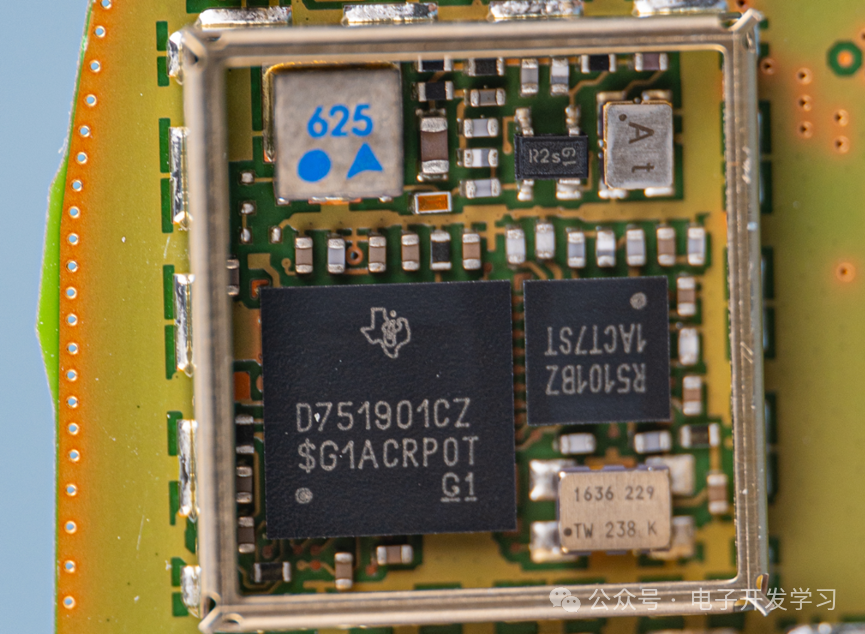

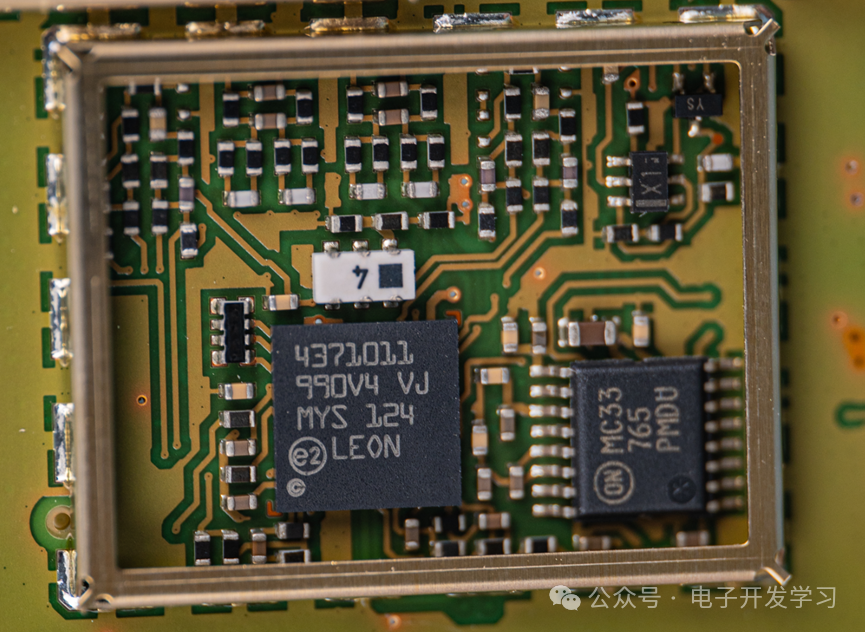

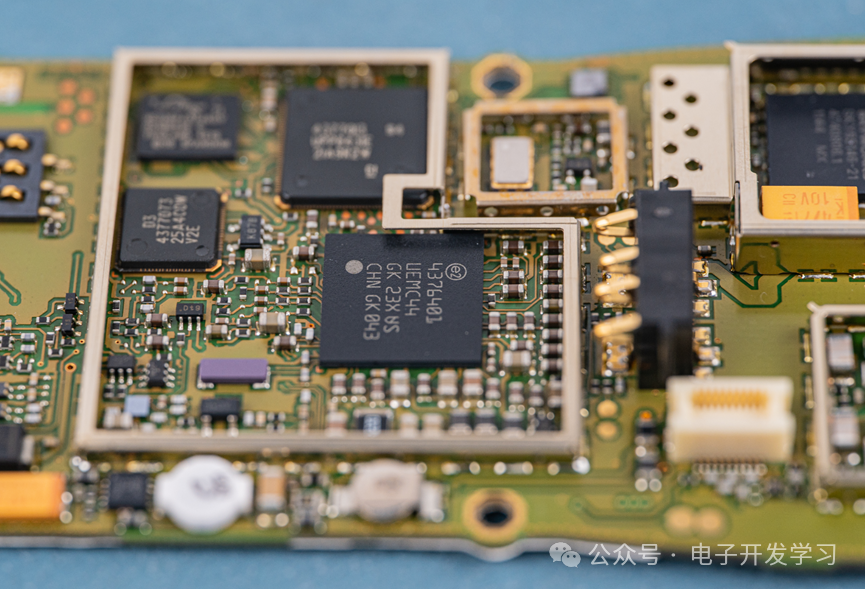

这个板子上有4个器件都是437开头的，其中有两个根据最后一排产地信息来看像是ST的MCU。射频芯片是SKYWORKS的SKY65146-21。屏蔽壳之外，几乎没有走线，也就是说所有的走线全都在内层，而且板子边缘又一圈地孔，这样的方式可以极大的降低EMI辐射以及抗干扰能力。

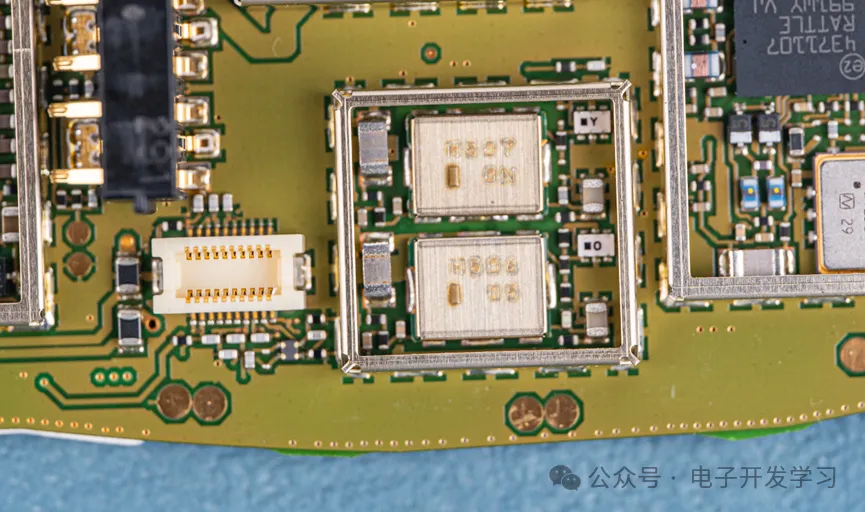

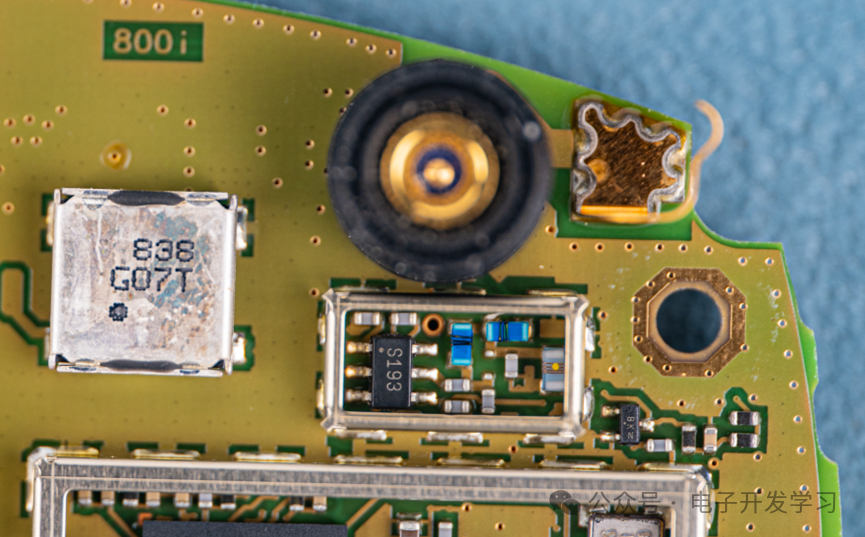

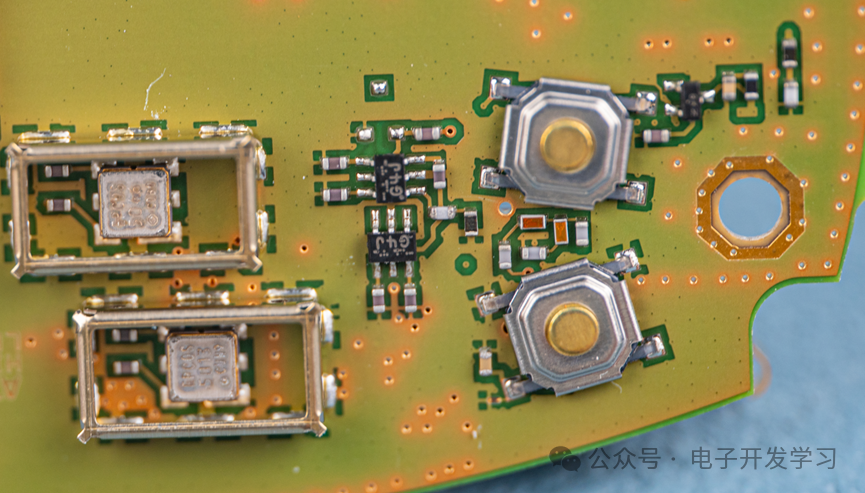

这两个器件是什么呢？

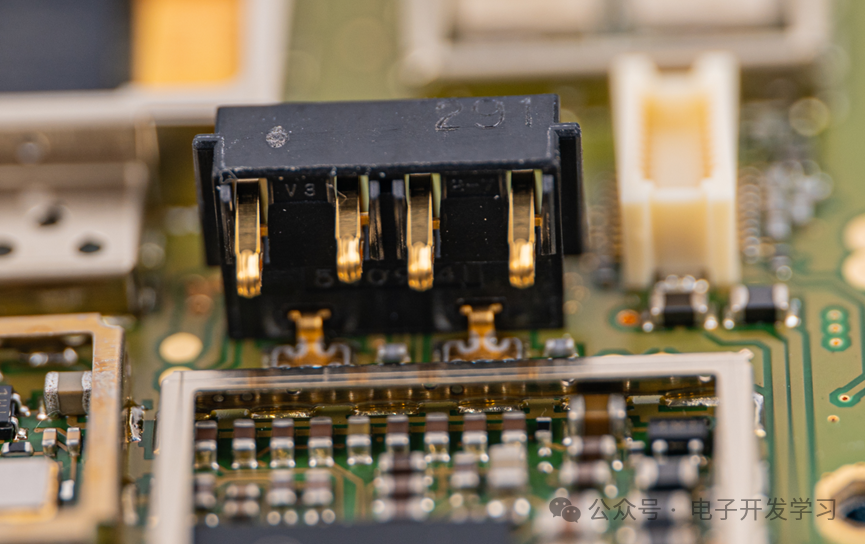

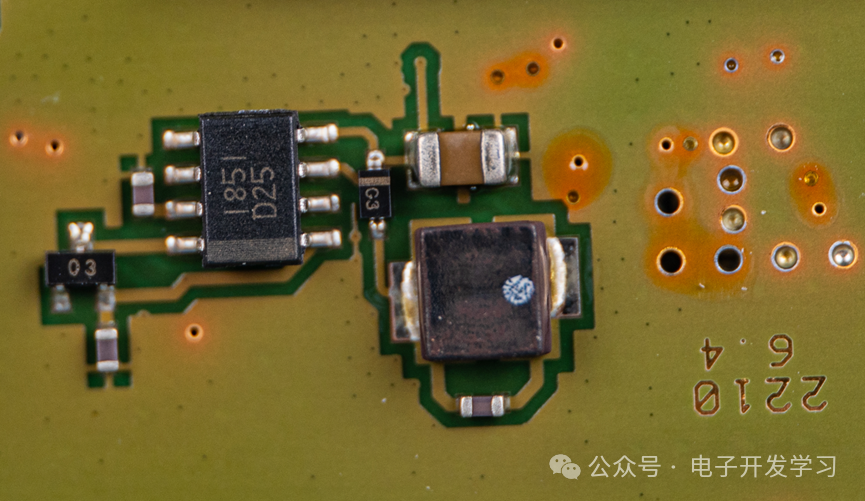

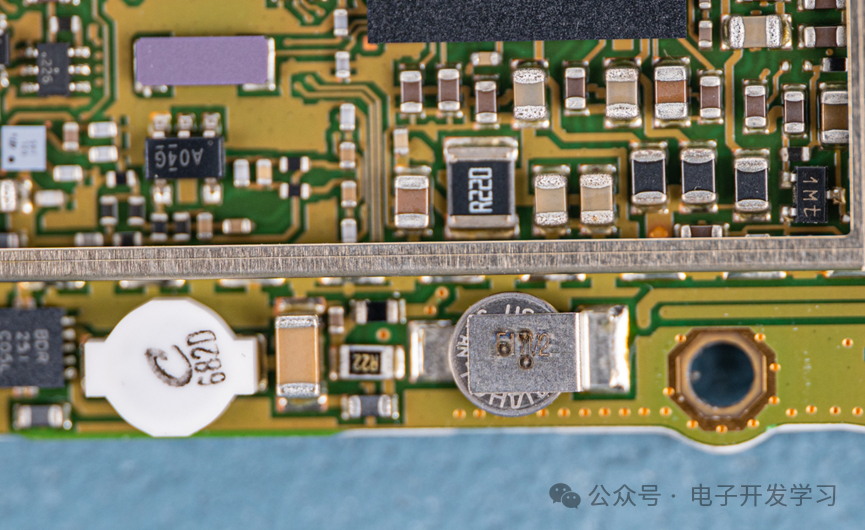

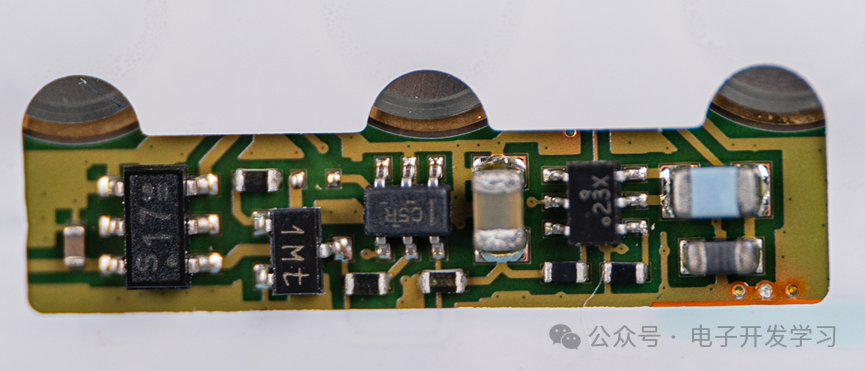

电池连接器旁边的芯片，产地标志CHN代表产地是中国吗？

板子看完了，再看看外壳上的按键是怎么连接到板子上的。

这是顶部的红色按键。

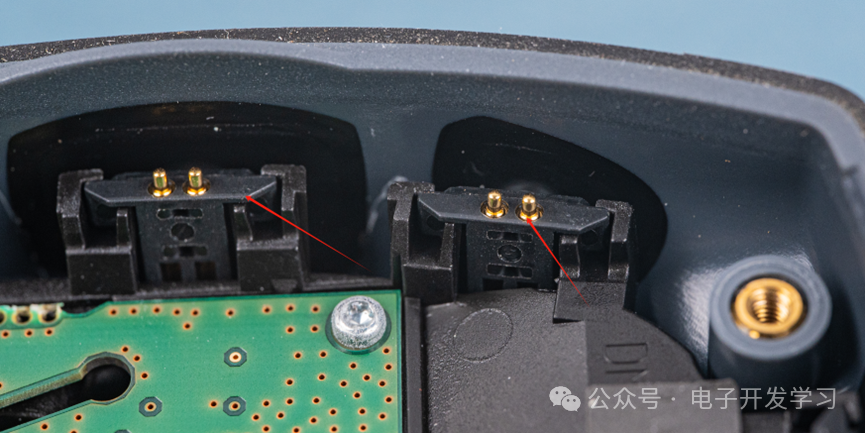

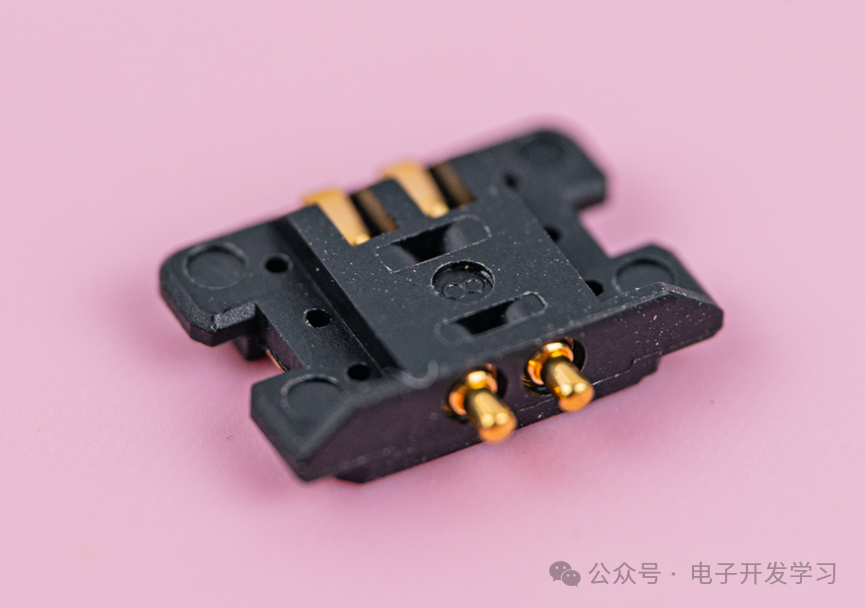

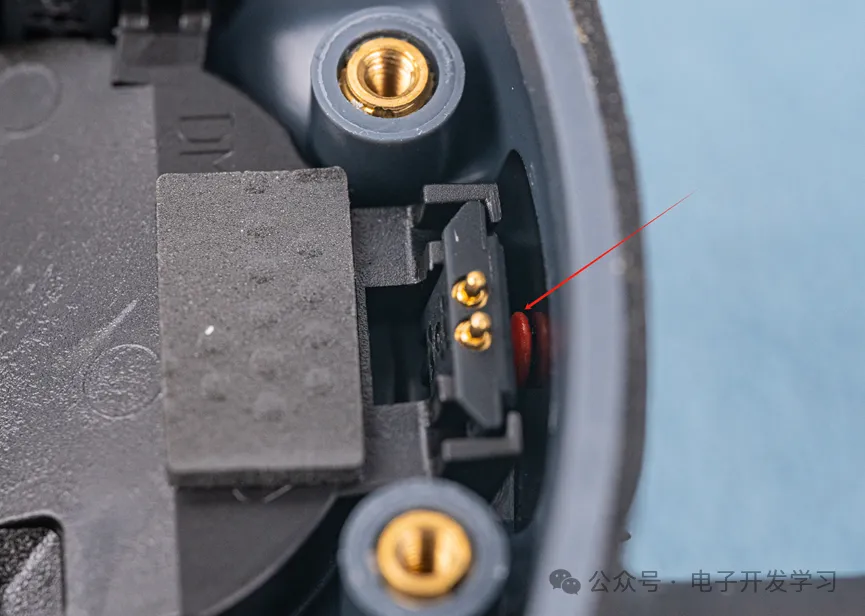

在外壳内部插入了一个小组件，这个组件上面有一个按键和侧面的两个弹簧触点。

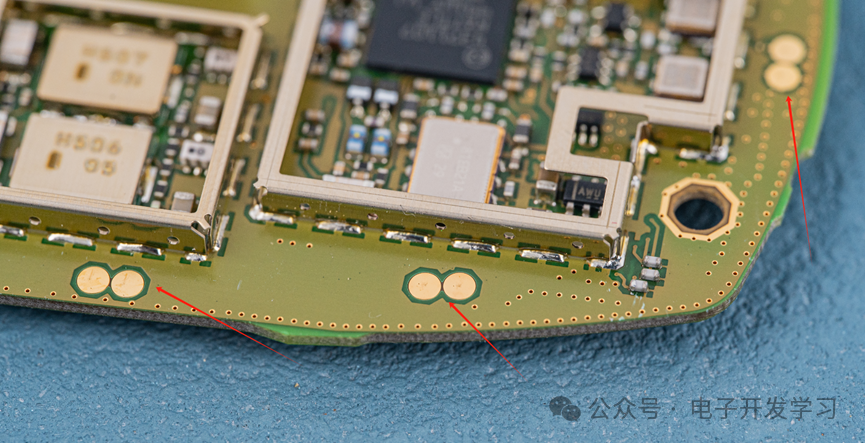

板子组装进去之后，弹簧触点就顶到板子边缘的焊盘上了。

拆下来一个按键仔细研究了一下，还挺精致。

背面的锅仔片。

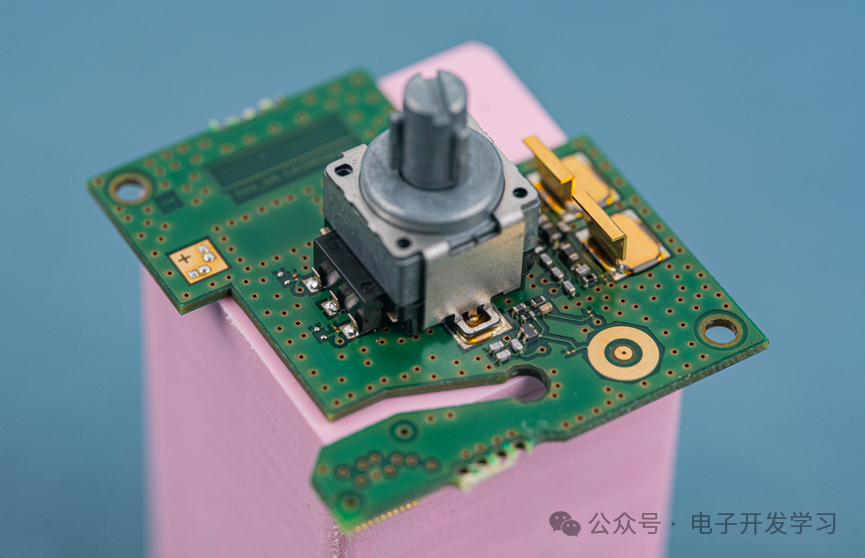

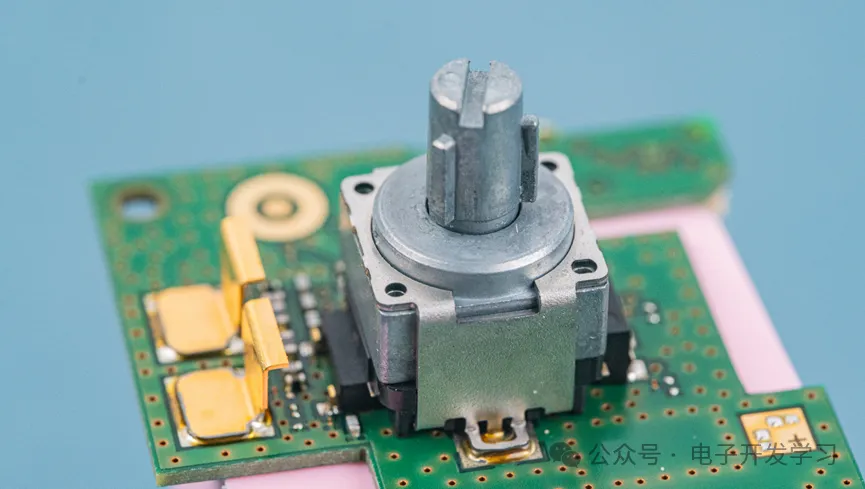

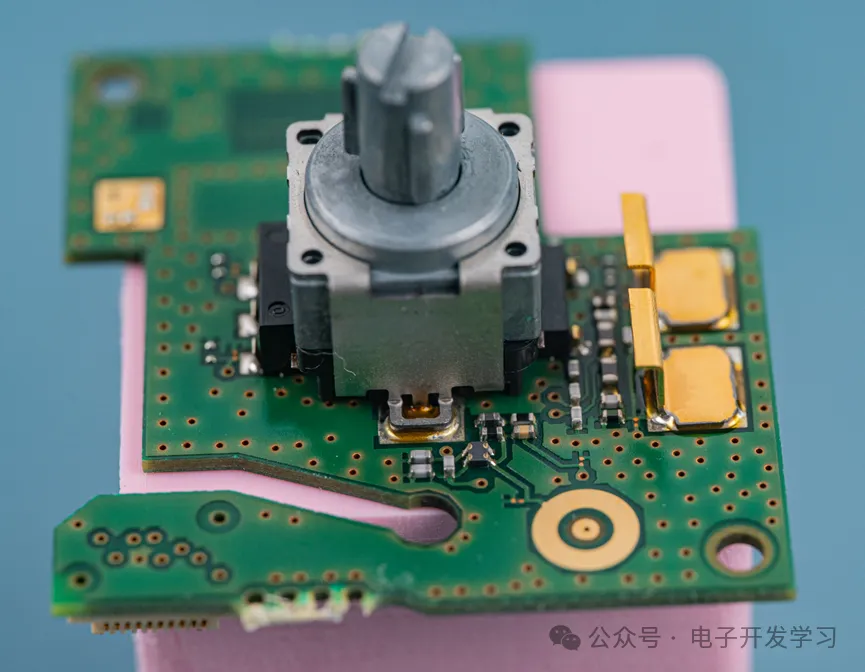

拆解之前留意到背面的一个旋钮，对应的是这样一个子板。

有两个金灿灿的弹片。

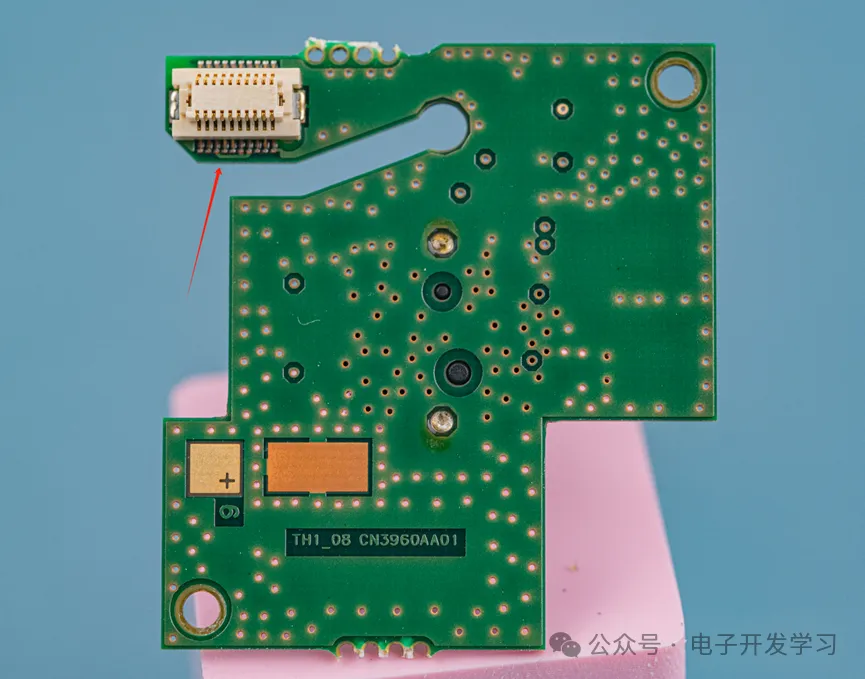

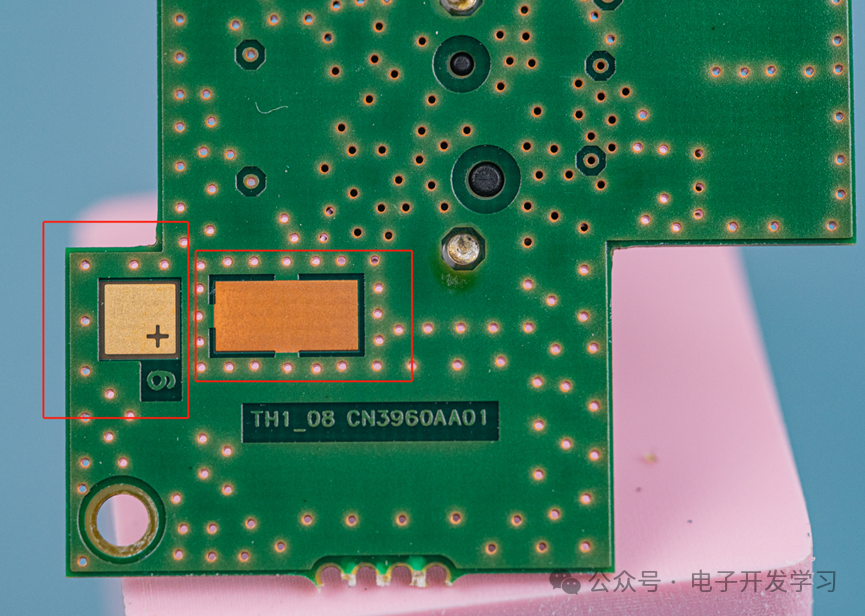

无意间看到这个子板的背面，焊盘处理居然用了两种工艺，OSP和沉金工艺。

这个板子和主板一样，所有的走线都在内层，这样顶层和底层整个铺铜，形成了一个非常好的屏蔽层。

简单把玩了一下，这个编码器手感非常好。

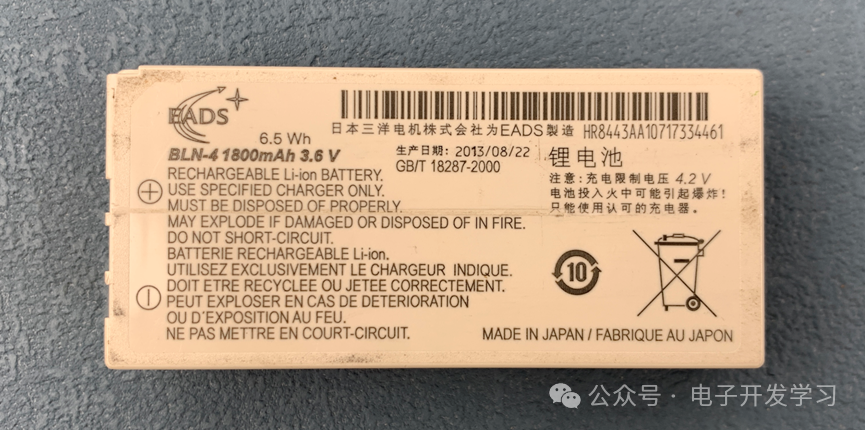

回头再看看电池，来自三洋的1800mAh的锂电池。生产日期是2013年。

后壳。

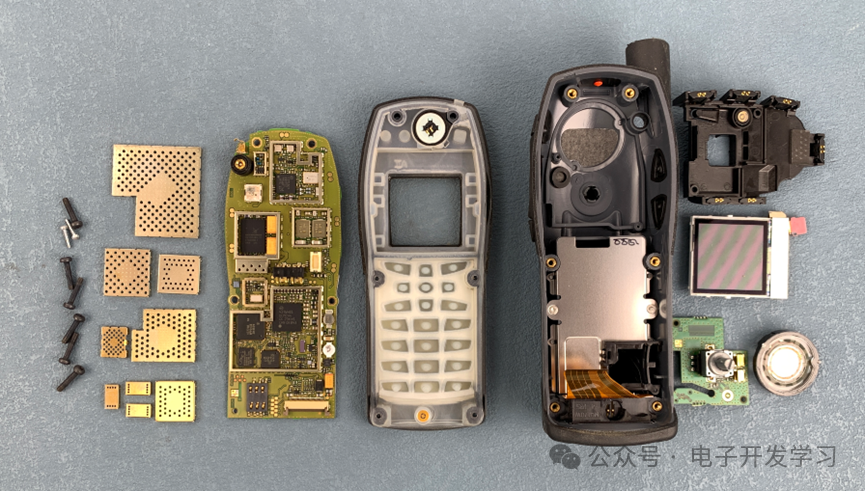

全家福。你觉得这是真的欧洲宇航局的对讲机吗？
