学做TPS54302板心得（三）

前情

（一）

（二）

利用现有工具，我粗略测量了自制TPS54302板、网购LM2596S模块和XL4015模块输入24V输出5V时的纹波和效率。

用到的丐版工具有：直流电源，18M带宽示波器，带65W负载测试的数显电表，家用测温枪。他们精度差，只能勉强定性比较。

我用丐版示波器的直流耦合和交流耦合模式分别对丐版直流电源进行了测量。

记录下的峰峰值是跳动数字中的最大值，电压最大值和最小值基本不变。电源的输出电流和输出功率是直流电源数显的，误差相对较大。

【疑问1】TPS54302的PSRR是多少？DC-DC同步降压芯片的PSRR重要吗？如果它的PSRR较小，今天所有的数据都是图一乐，要赶紧买好的电源了。

【疑问2】示波器直流耦合测量的最大值-最小值可以当做纹波吗？和标准的纹波定义差多少？

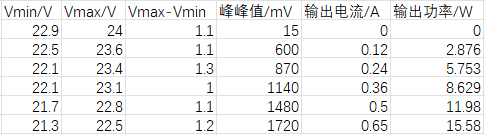

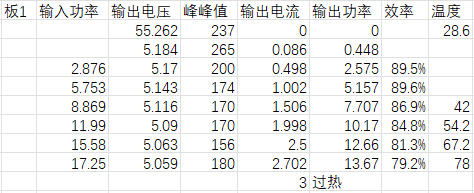

下面是典型的测量结果。（此处输出电压、输出电流和功率是数显电表的读数，峰峰值是示波器读数）

电源的效率凑活，但是纹波太高了！我自己分析的几点原因：

电感小了。10uH是输出3A的设计值，测量值是9.0uH，但制作的小板散热差，没法跑3A。输出1.5A的设计值是18uH。

电容小了。电路设计和备料焊接时都克扣了输出电容，而且没检查耐压。已经在立创商城疯狂用-15券买新料了。

反馈走线受干扰。已经打了4层板，把反馈藏在中间走线试下。

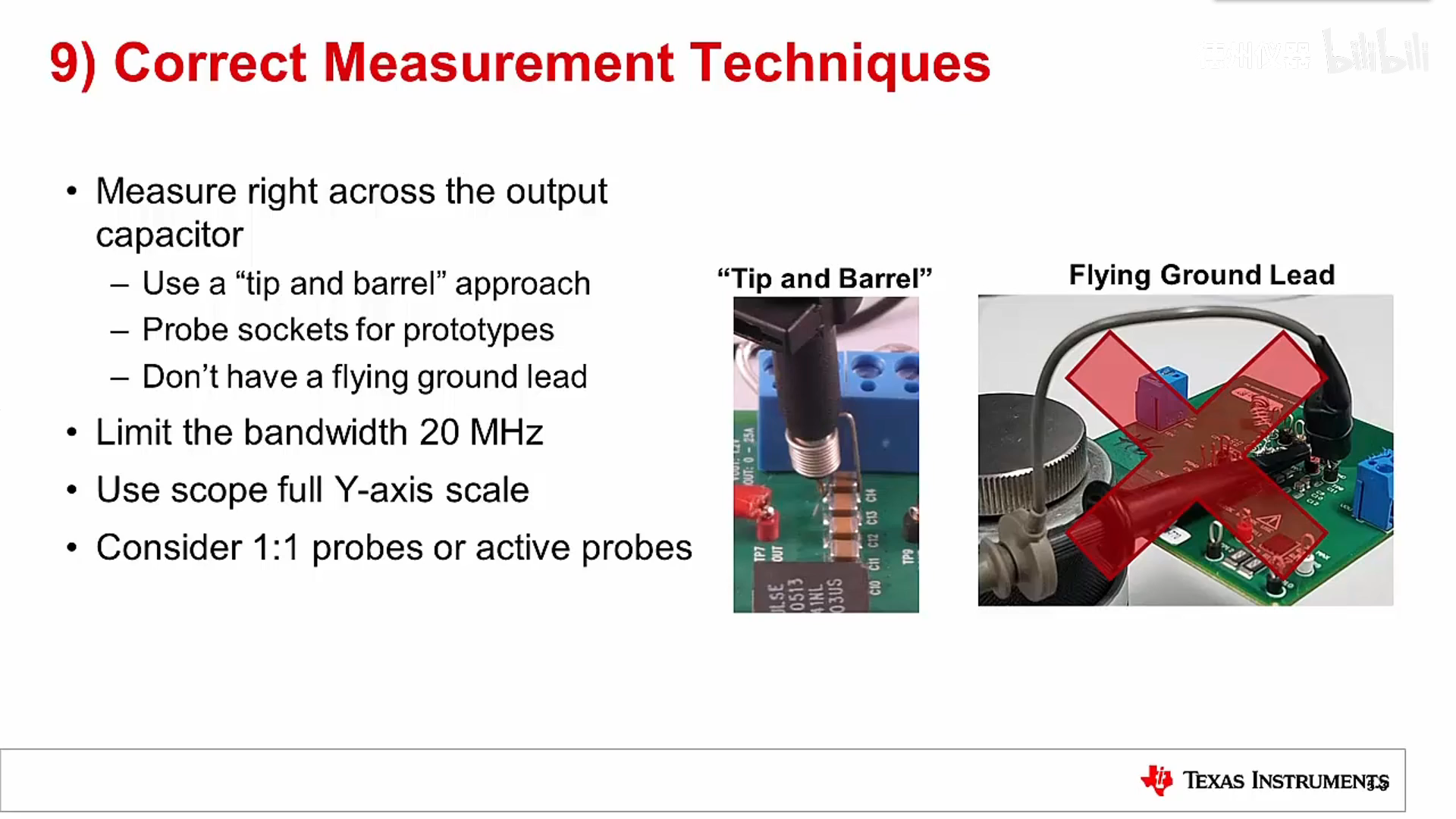

还有一个因素，就是测量到太多噪声了。DC/DC转换器常见错误及解决方案 - 输出与环路

【疑问3】还有其他可能得原因吗？

下面是零散的测试结果：

芯片有延迟输出，所以供电上电瞬间的输出电压没问题。下电波形也没问题。

负载突变输出不行。输出0A到1A突变时，会过冲3V又欠压2V。补输出电容、补焊前馈电容可能会改善。

测试中曾换过一次输出电压到负载测试的线，测量到的输出电压和效率严重下降。测量XH插头到DC插头单根的电阻，坏的线有500mΩ，好的是20mΩ。坏线测试1分钟就发热了，特别是DC插头处。

【疑问4】示波器、负载机和测试用线材有评测和推荐吗？

一块早期做的板子输出6.5V。电阻焊前、在路测量都正常，拆下测量也正常，换了还是6.5V。板子跑2A就过热保护，紧接着输出24V，断电上电还是24V。冷却后恢复正常。

【疑问5】输出24V就是输出和输入断路了，不是烧了吗？怎么冷却之后又恢复了呢？

一块早期做的板子带载输出5.2V，纹波特别大。空载输出7.6V，纹波7到9V。

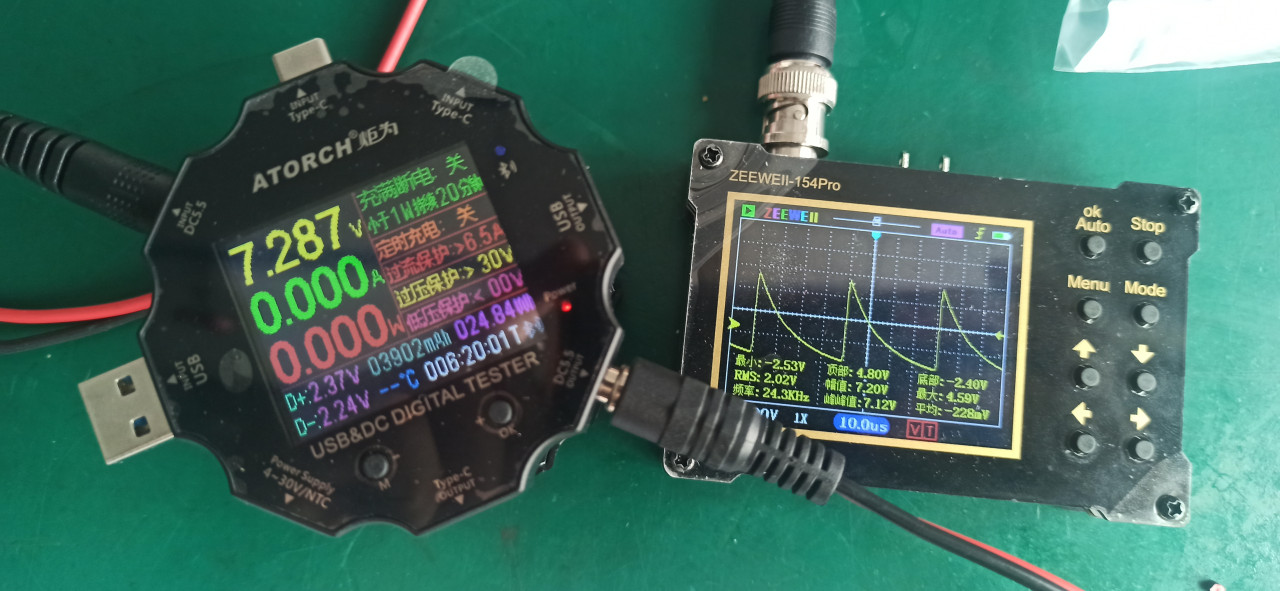

【疑问6】空载纹波图形特别标准，7V到9V，这是哪里出问题了？（不舍得拆元件，怕没法复现。）

市面上单价1.1元的LM2596S模块，有明显啸叫。输出0.5A以内时效率70%，2A时效率50%，发热严重，

市面上单价6.5元的XL4015模块可调电压带数显和校正，效率比LM2596S高。0A突变4A时电压掉2.69V。
