告别拉丝、气泡！梅雨季必备的嘉立创电热膜3D耗材干燥箱！

江南梅熟雨纷纷

梅雨季来袭，担心3D打印耗材受潮？

成品耗材干燥箱动辄大几百？

想要又实用又经济的干燥箱？

不妨试试我们

嘉立创电热膜3D打印耗材干燥箱！

嘉立创电热膜3D打印耗材干燥箱

由嘉立创电热膜联合电子工程师@小O造物精心打造

项目亮点

精准温控：基于立创天空星STM32F407VG开发板，温度调节范围45℃-70℃，干燥时间可设置0-72小时。采用PID算法精准控温，确保耗材在最佳环境下干燥。

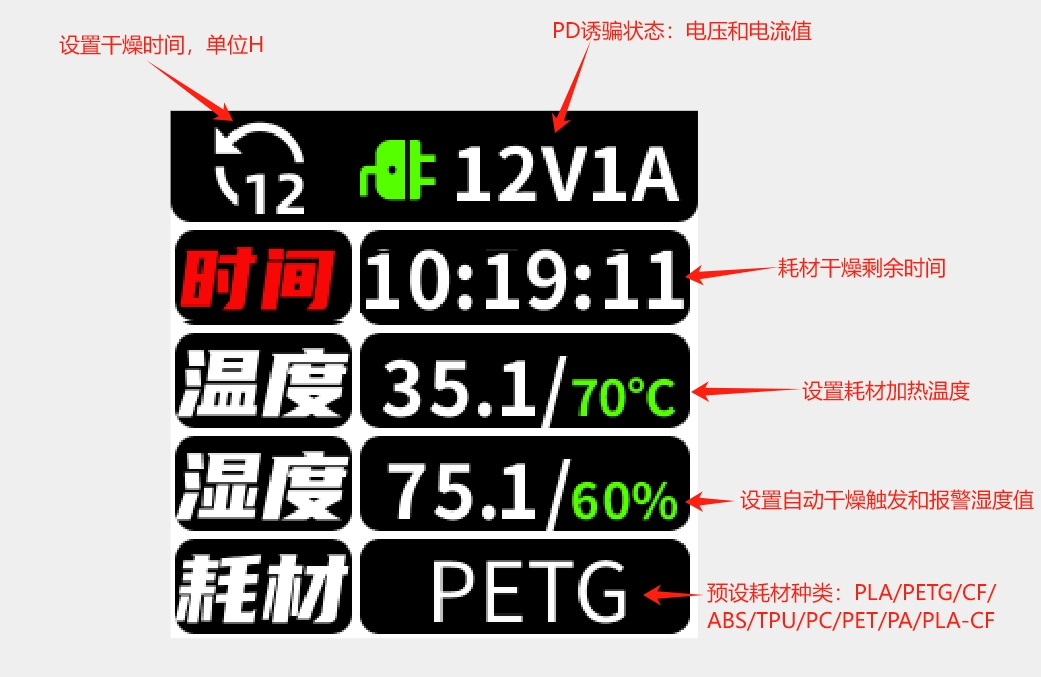

实时监测：实时检测温度、湿度、干燥剩余时间。

智能操作：ST7789彩屏显示，触摸按键操作，可手动设置干燥时间。温湿度异常时自动报警，操作简单便捷。

高效节能：采用嘉立创电热膜，适配市面上主流的1kg耗材和500g耗材尺寸。耗材整体转动流畅，支持高速3D打印机直接连接使用。

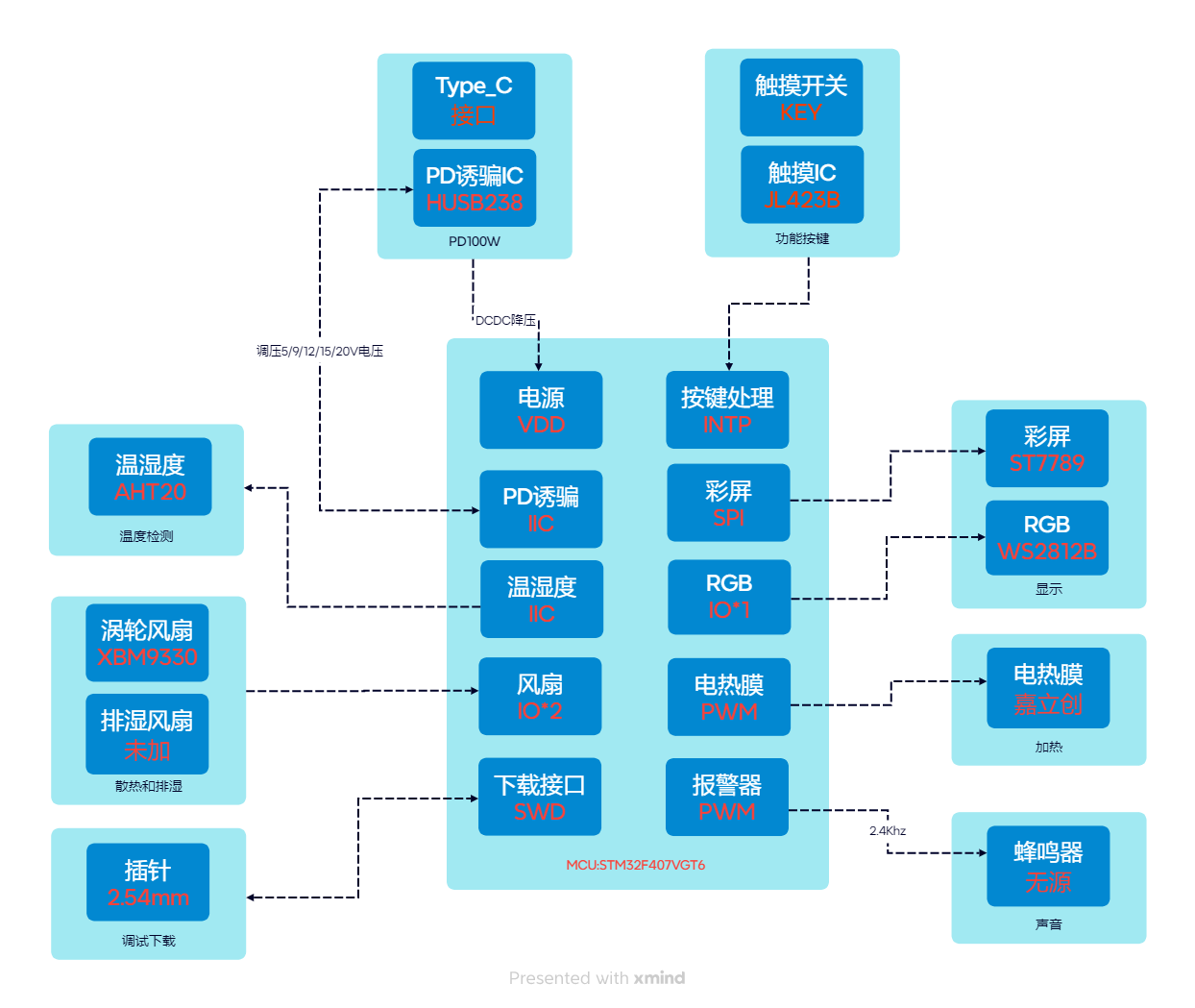

硬件设计

1.核心组件：立创天空星STM32F407VG开发板+电源板+拓展板。

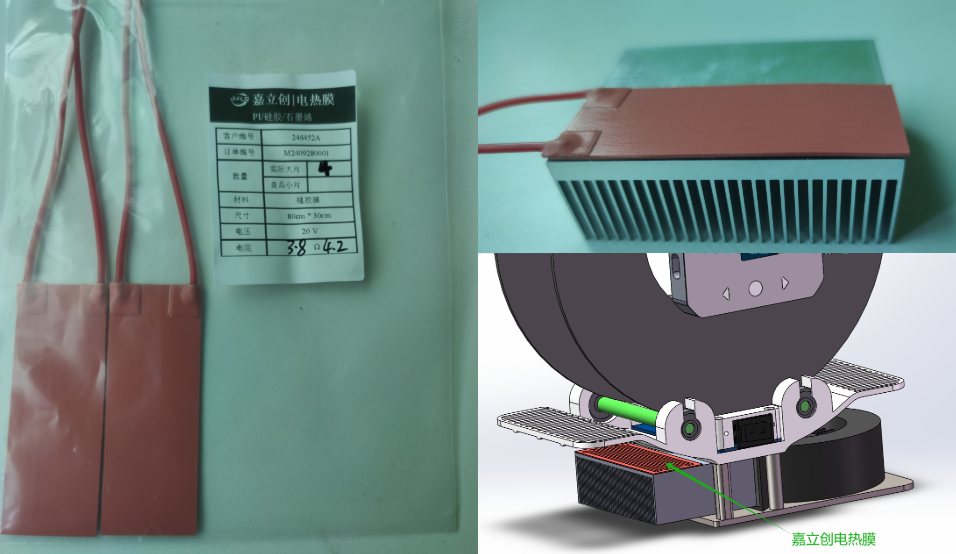

2.加热系统：嘉立创电热膜，配合PWM调速控制加热功率，实现快速升温。

3.电源板：PD诱骗器（HUSB238）、温湿度传感器（AHT20）、NTC热敏接口（预留）、78M12和DCDC降压电路、PTC加热和风扇驱动电路等。 TYPE-C输入经过78M12降压12V给风扇供电，同时DCDC降压至3V3，给MCU和传感器等供电。

4.拓展板：3路触摸按键（JL423B）、ST7789彩屏、RGB灯（WS2812B）、蜂鸣器等组成。

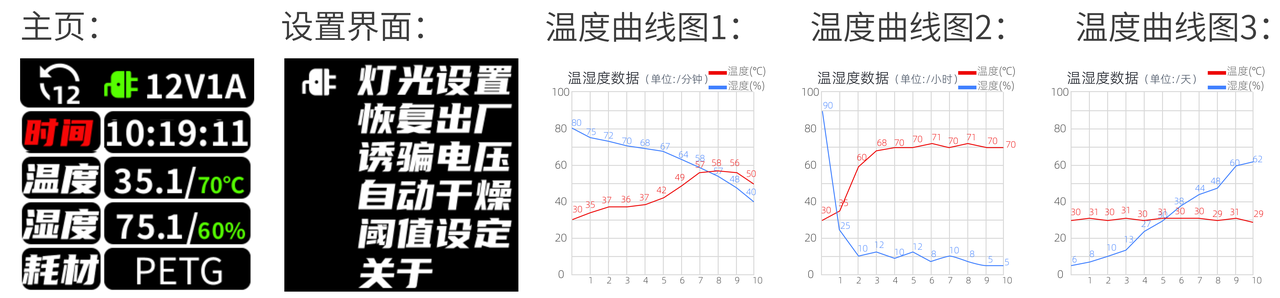

UI界面

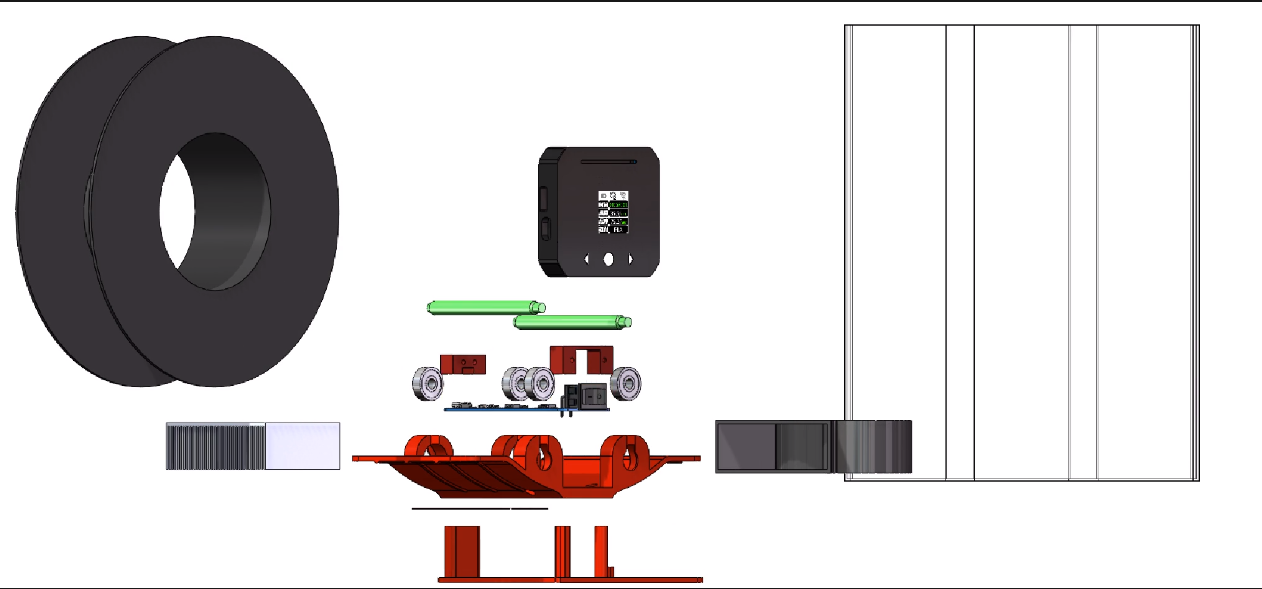

外壳设计

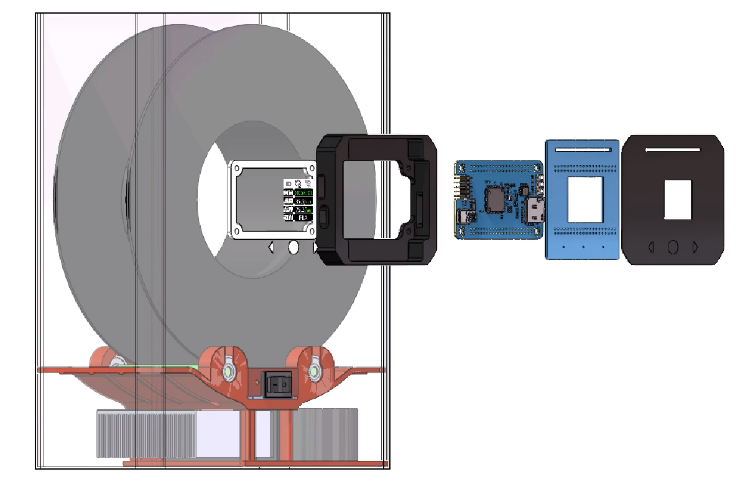

1.主控板设计： 触摸面板->拓展版->天空星开发板->底座->固定架

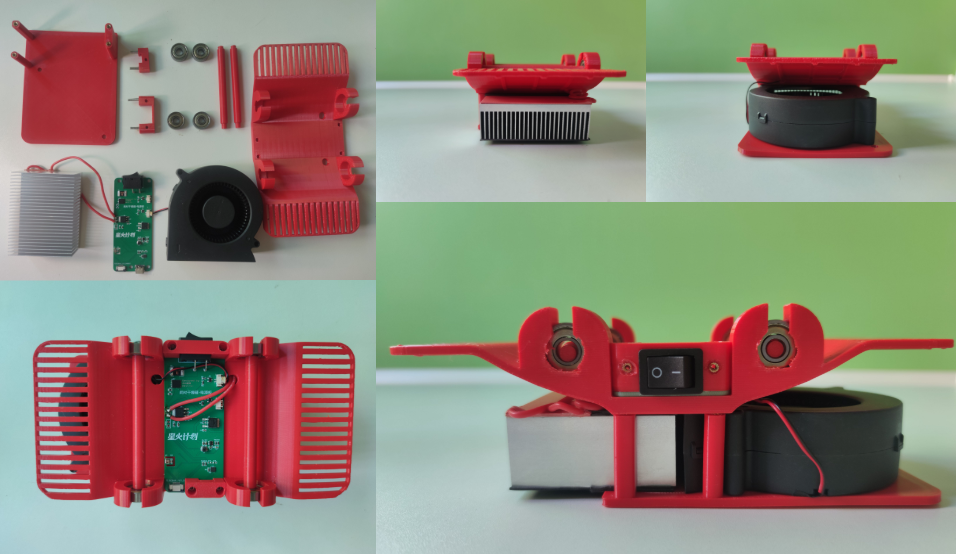

2.加热结构设计： 27-60-80mm铝散热器->电热膜->9030涡轮风扇->626zz轴承->电源板->3D打印结构件->5.8L米桶。

注意事项

1.需要插入TF卡，才可以记录温湿度历史记录和系统配置信息。

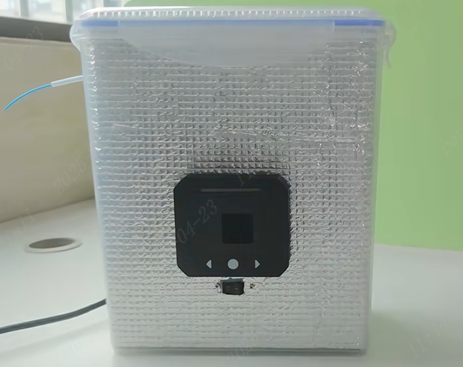

2.5.8L米桶，需要手动开孔，建议加一层保温棉，防烫，阻燃，降低功耗，保证升温。

3.3D结构件建议用ABS或者更耐高温材料，防止内部高温变型。

4.type-c数据线要支持大电流，功率限制80%下，实测功率跑到80W左右，不限制下满功率100W。

嘉立创电热膜——3D打印耗材干燥箱

同款加热片

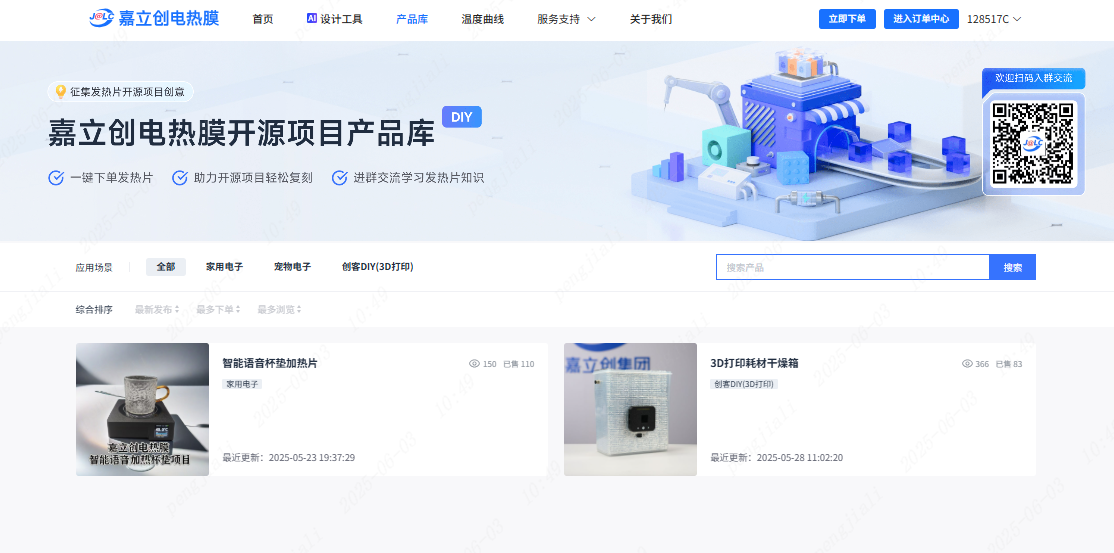

可在嘉立创电热膜官网产品库一键下单

仅需1块钱！

嘉立创电热膜-一元特价打样-PI 硅胶 PET-打样最快24小时

嘉立创电热膜官网：

深圳嘉立创科技集团股份有限公司-电热膜/发热片/发热膜/加热片

AI设计页面直达链接：

深圳嘉立创科技集团股份有限公司-电热膜/发热片/发热膜/加热片

嘉立创下单页面链接：

电热膜在线下单

同时，我们也欢迎更多的电子工程师参与嘉立创电热膜相关的开源项目，我们会提供经费和耗材支持！走过路过不要错过哦！
