前面拆解过程中，简单学习了一下热敏打印的基本原理（文章链接：从菜鸟热敏打印机拆解，学习热敏打印的基本原理），今天继续拆解看看控制板。

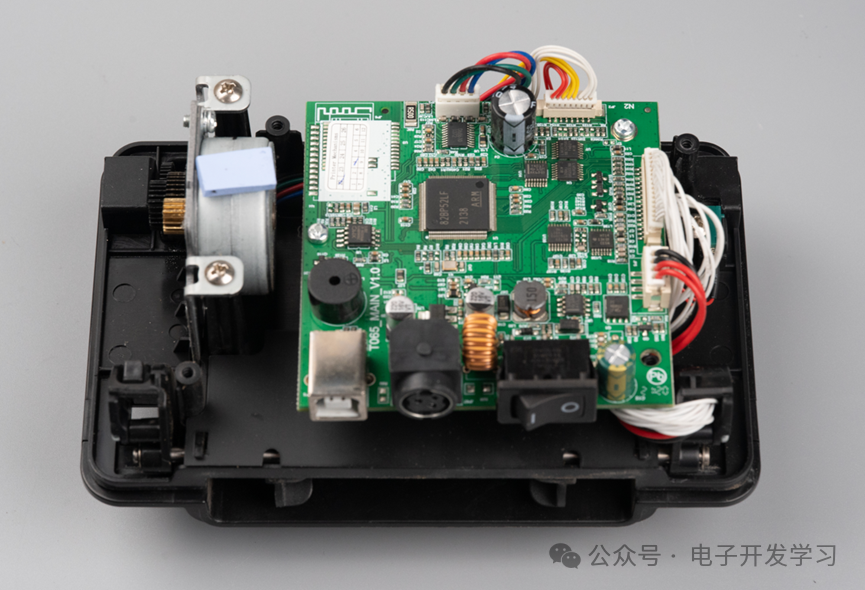

去掉底壳之后的电路板。

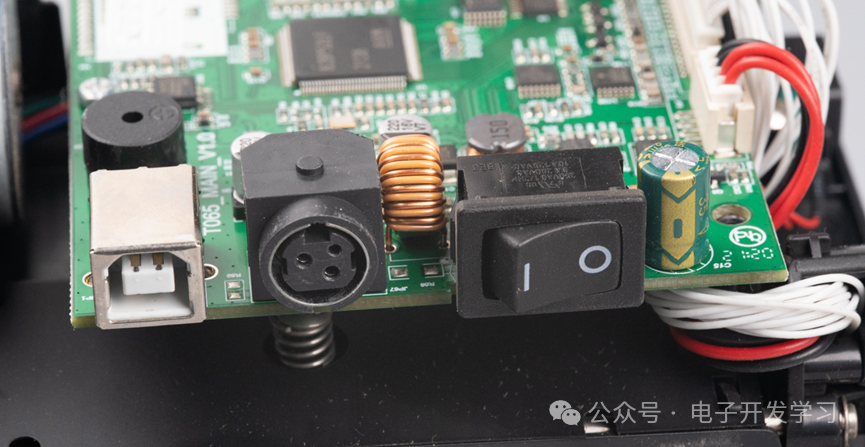

USB连接器、电源供电连接器、船型开关。

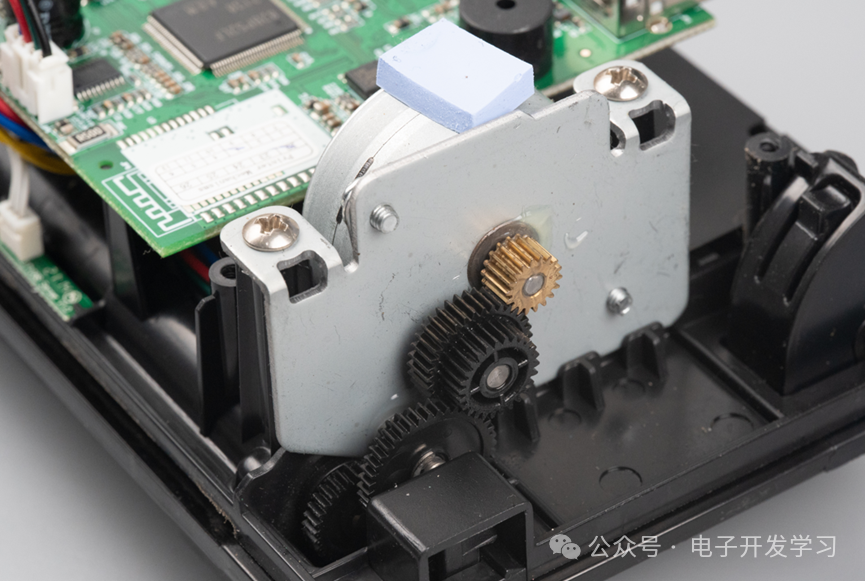

侧面有一个冲压金属板，上面安装了电机和一些传动齿轮。

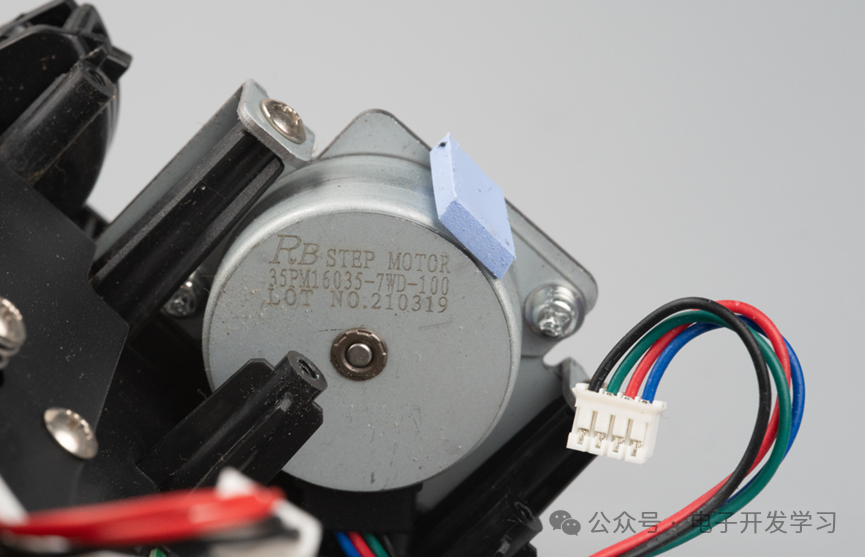

四线步进电机，型号35PM16035。

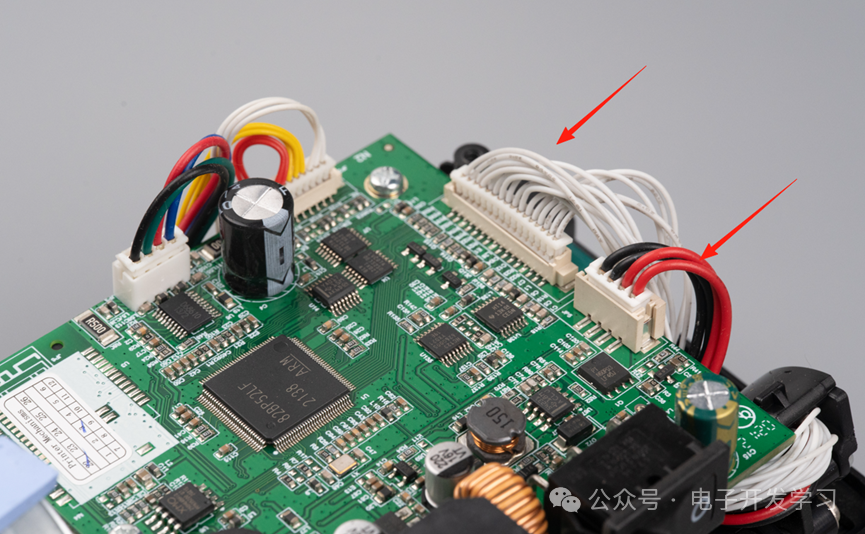

连接到了热敏打印头的排线。

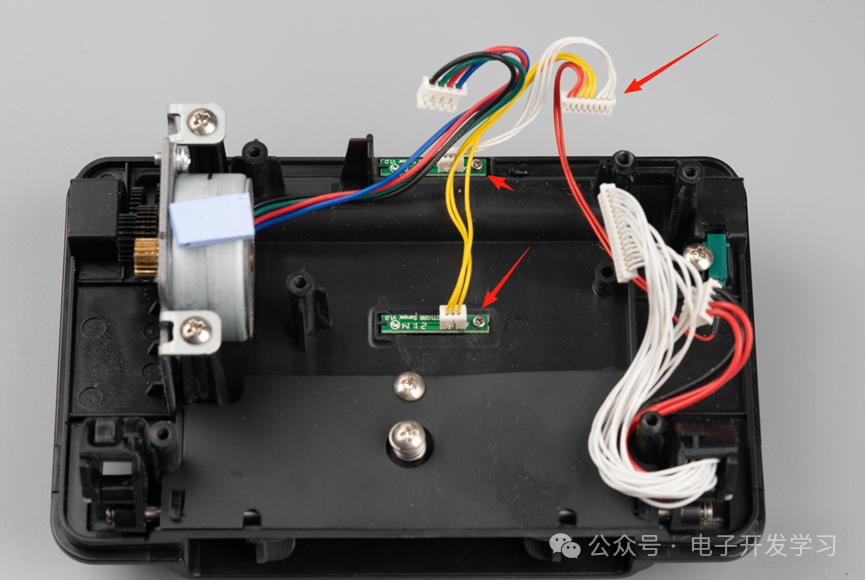

有一个连接器出来的线分了三股，分别连接了几个检测纸的传感器子板上。

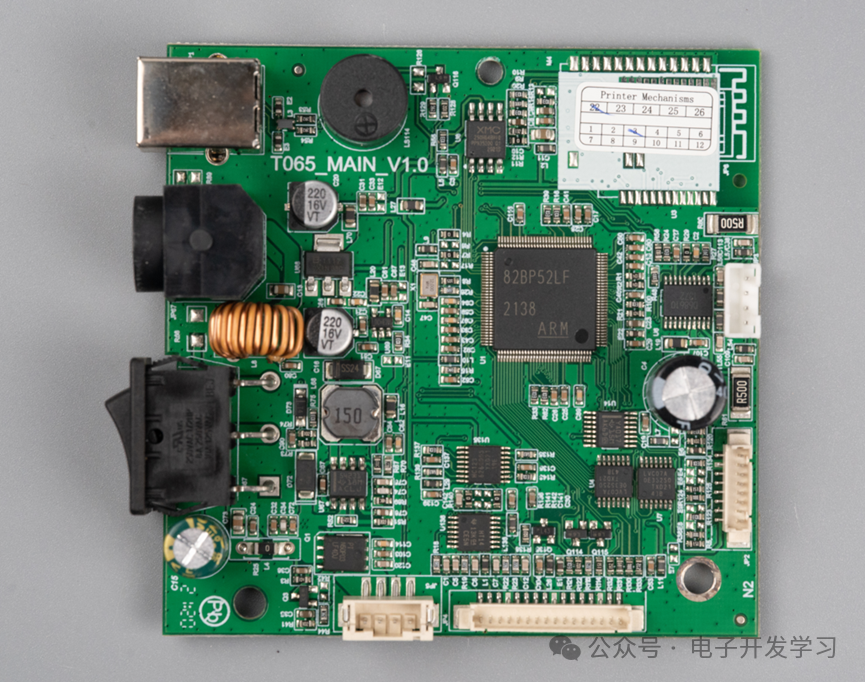

电路板正面。

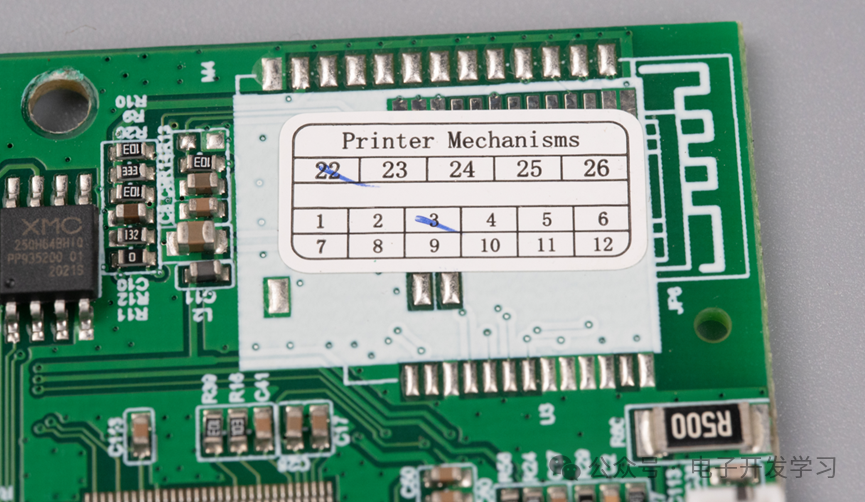

看日期，是22年3月份的产品。检验标签下面预留了一个蓝牙模块贴片位置，但是实际上未贴片，所以只能通过USB和电脑通信。

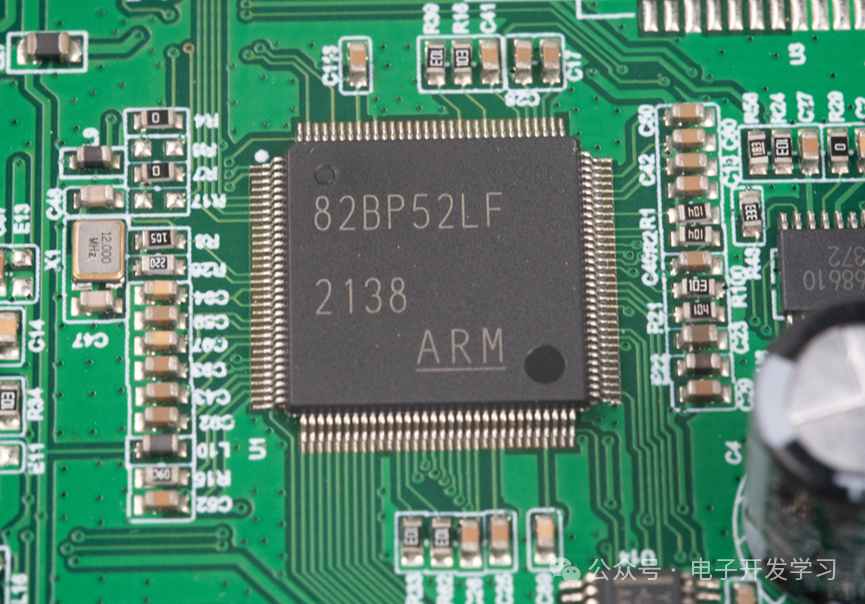

主控芯片丝印是新唐MCU。

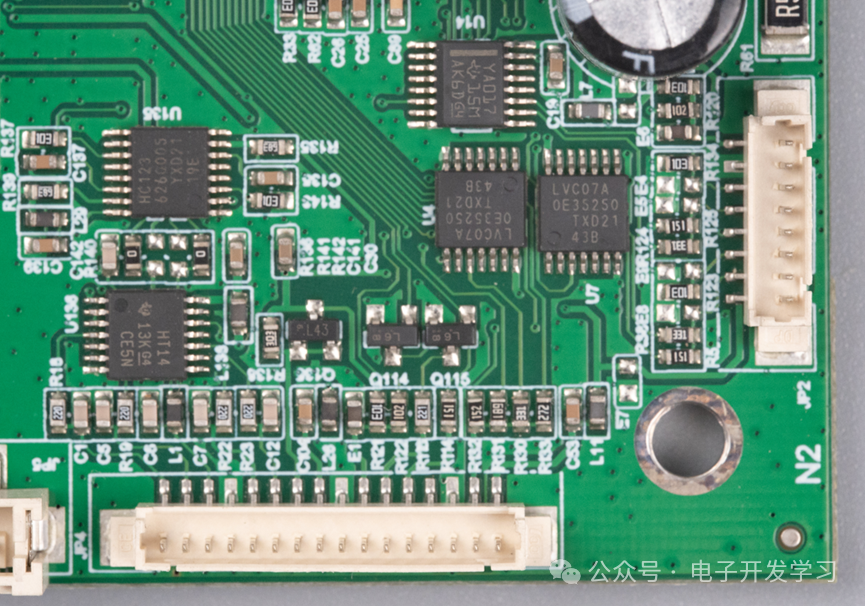

SN74AHC123（双路可重触发单稳多频振荡器）和SN74HCT14PWR（施密特触发器）。光敏检测板连接器处有SN74LVC07A（缓冲器）和TS3A5017PWR（模拟开关）。

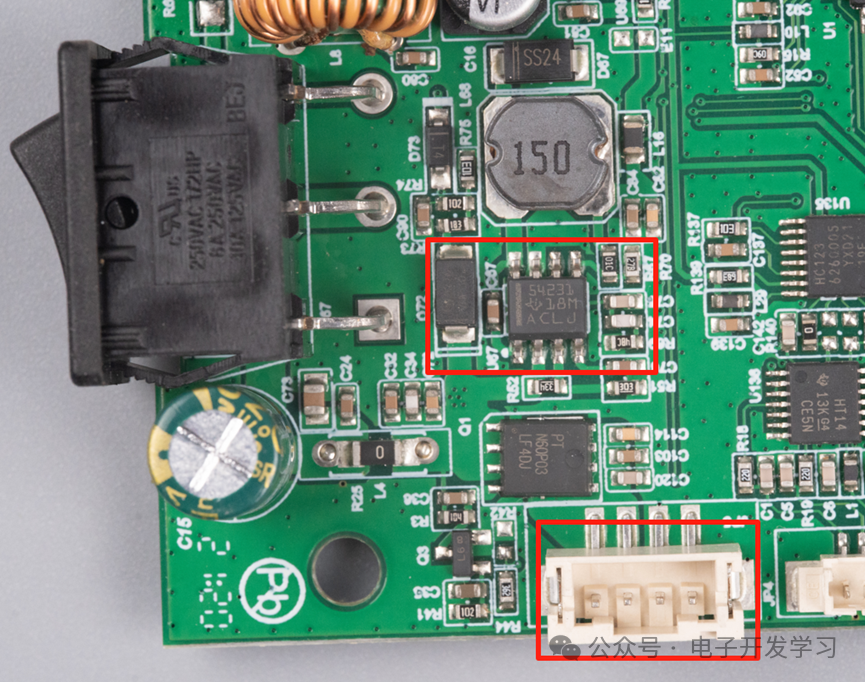

热敏打印头供电输出位置，有一个MOS管负责供电通断，型号是PTN60P03。DC-DC芯片型号是TPS54231，输入电压范围是3.5~28V，输出电流2A。

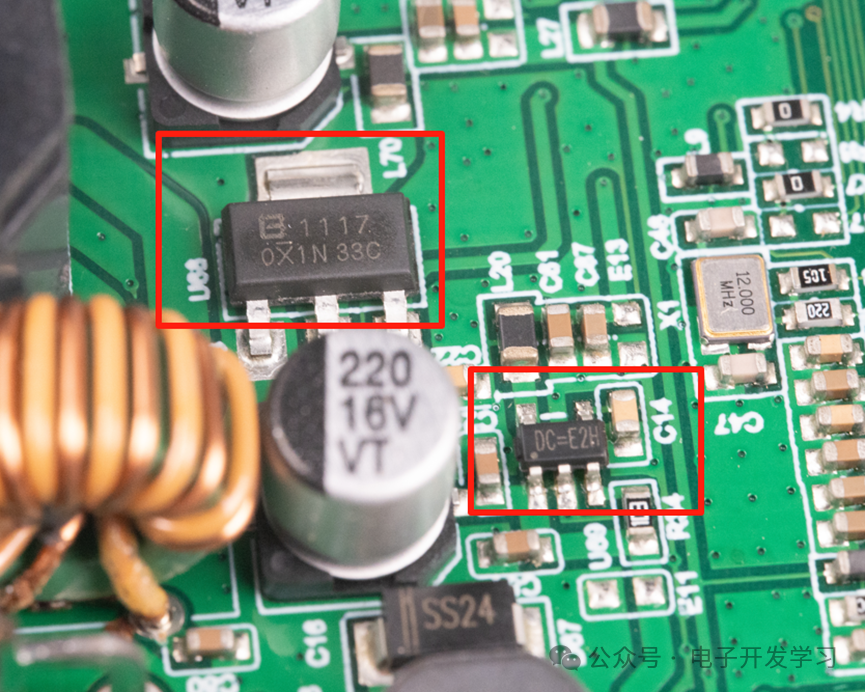

这颗SOT23-5封装的DC-DC，负责把输入电压降压到5V。然后由LDO 1117线性稳压到3.3V给MCU及其他控制电路使用。

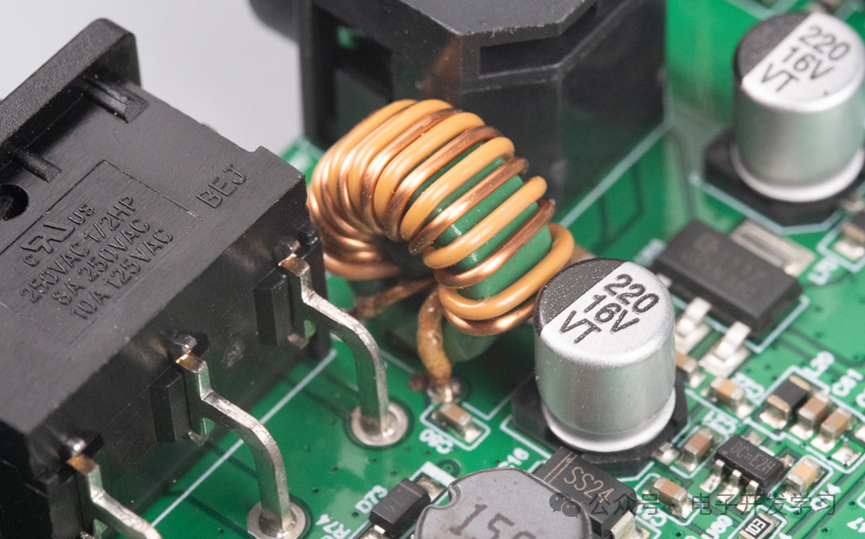

电源输入处共模滤波电感。

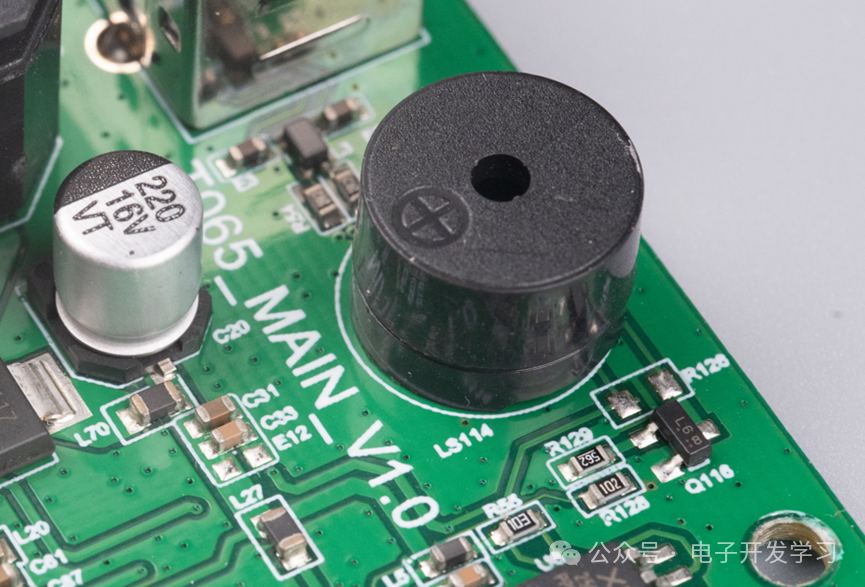

直径12mm的柱状蜂鸣器。

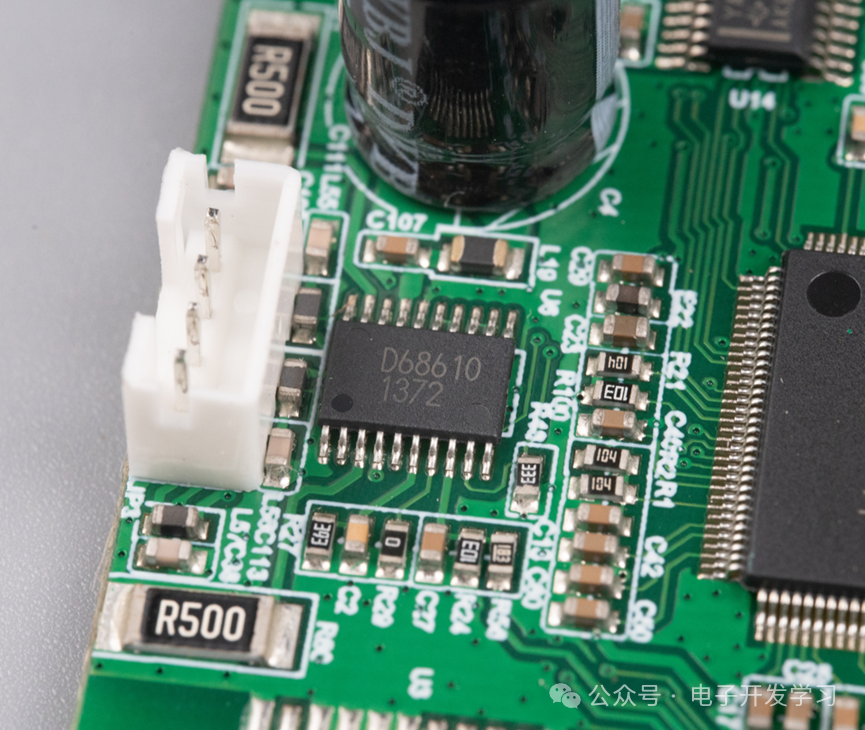

步进电机驱动芯片是来自罗姆的BD68610EFV-E2，36V的步进电机驱动芯片，额定输出电流1A。

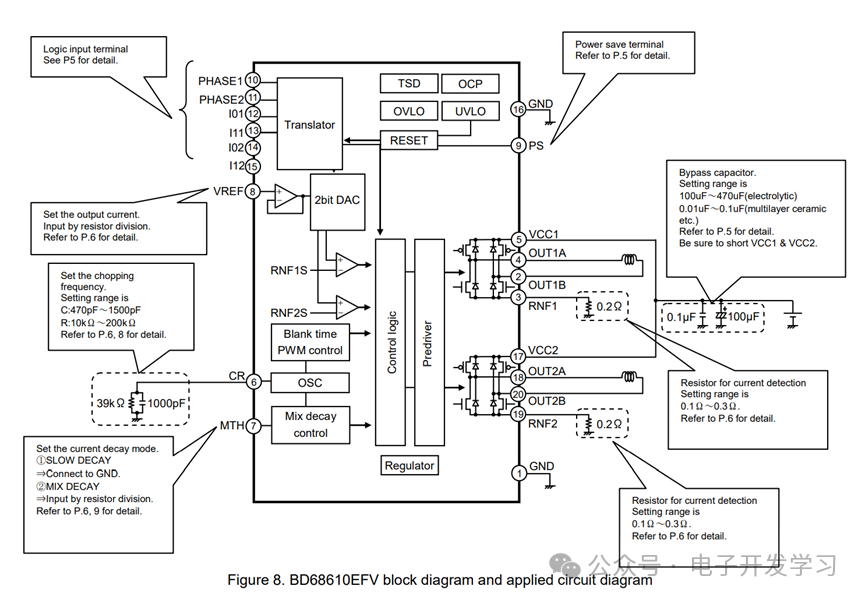

BD68610EFV的框图，在RFN1和RNF2引脚上有两个采样电阻，框图里是200毫欧，但是实际板子上是500毫欧。

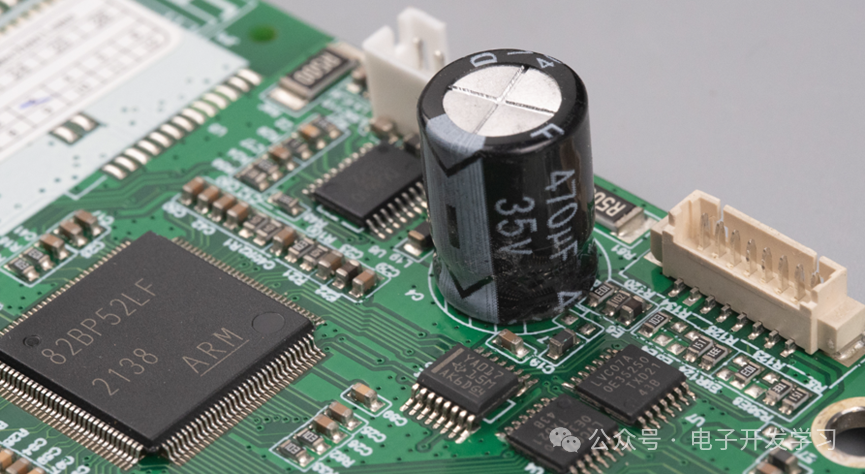

框图中显示芯片的VCC1和VCC2管脚需要一个100uF的电解电容，实际板子上采用了一颗470uF35V的电解电容。

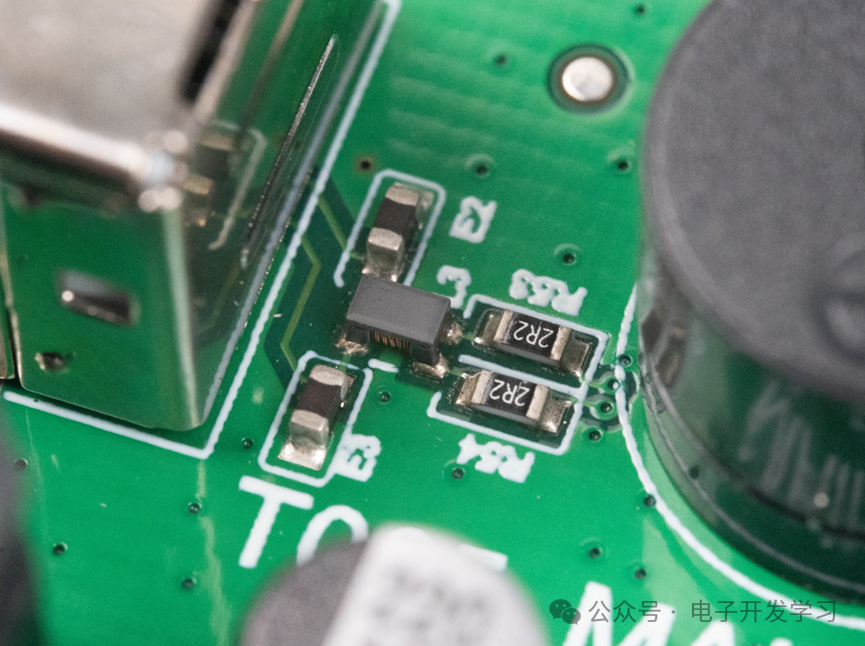

USB信号上加了两个ESD器件，然后经过一个共模滤波电感。

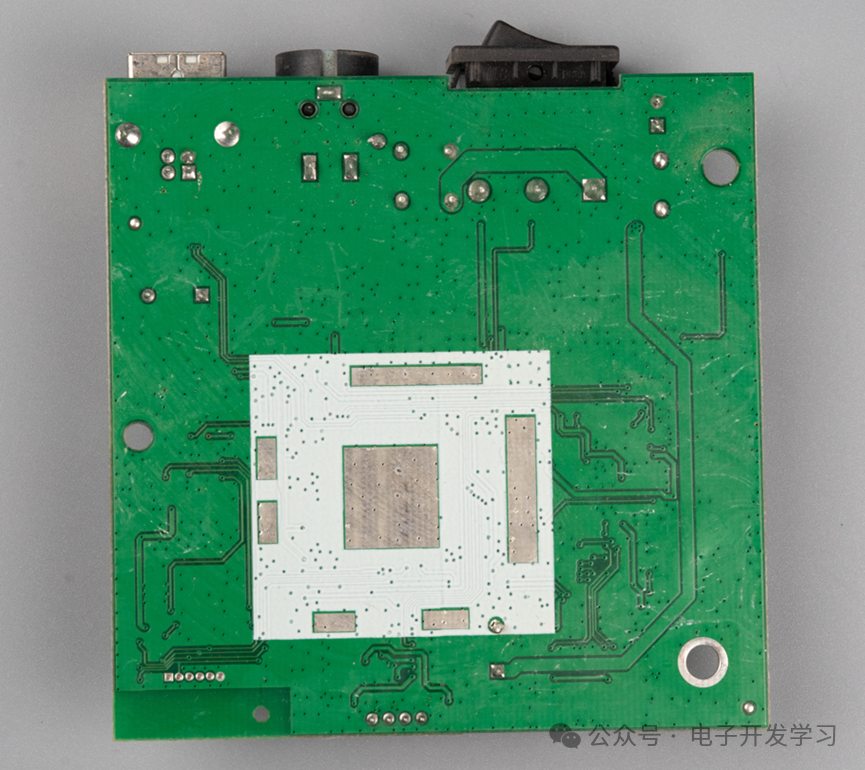

板子背面没有器件。

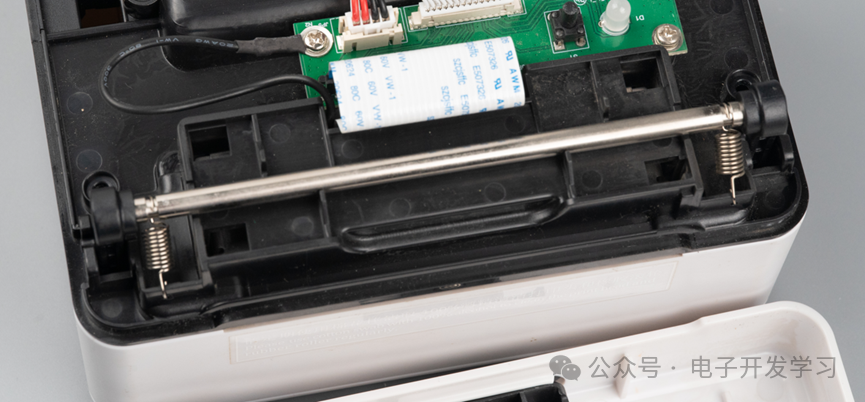

在前面拆解过程中，看到有一个实现开盖功能的金属杆。

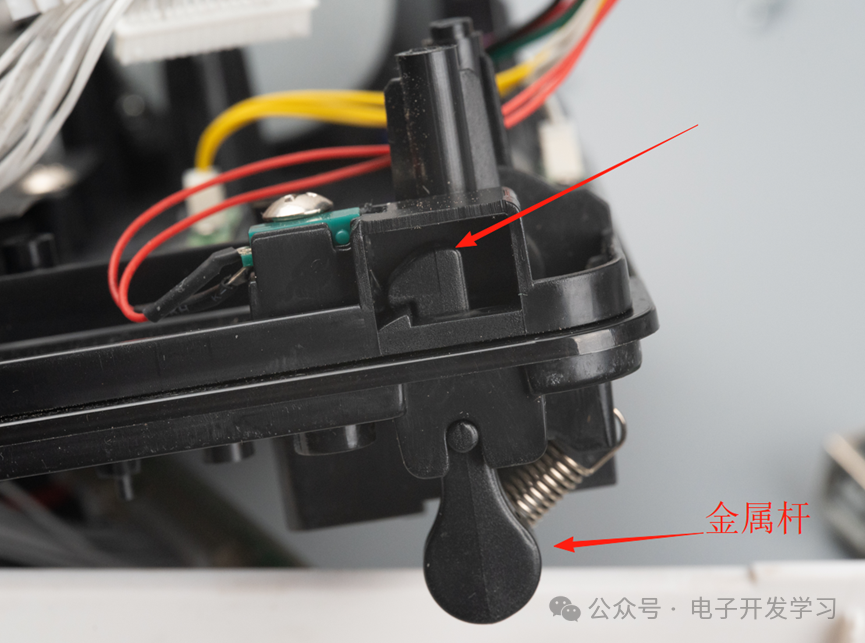

两端的塑料件上的钩子在盖子扣下去之后就会钩住金属杆（由弹簧拉紧），当按下开盖按钮时，就会让弹簧伸长，从而让钩子脱离上盖，这样就可以开盖了。

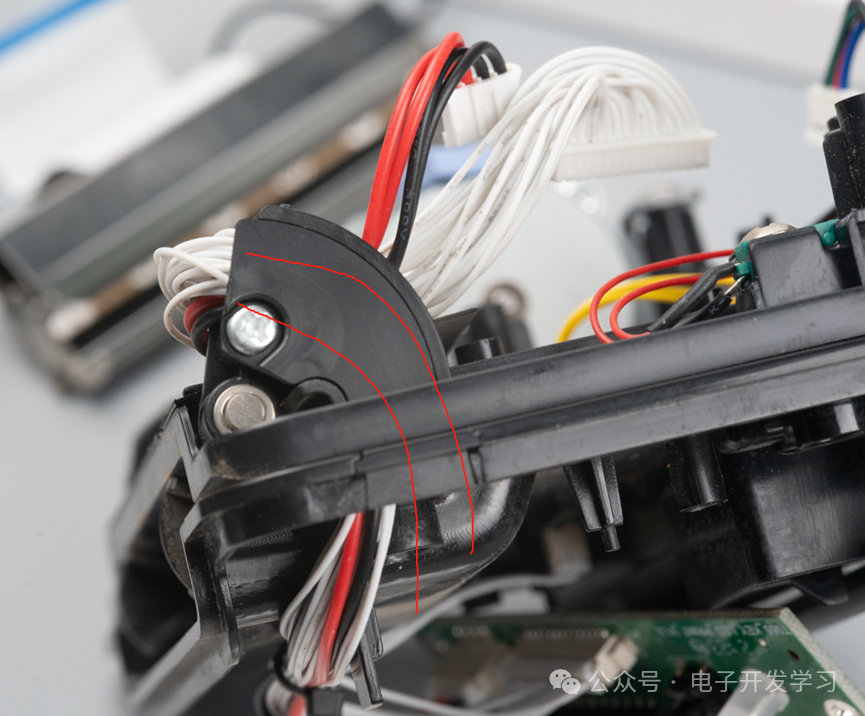

另外，这两股线是通过这样的一个弧形走线槽把线从底部的电路板上引出到上盖内的转接板的。

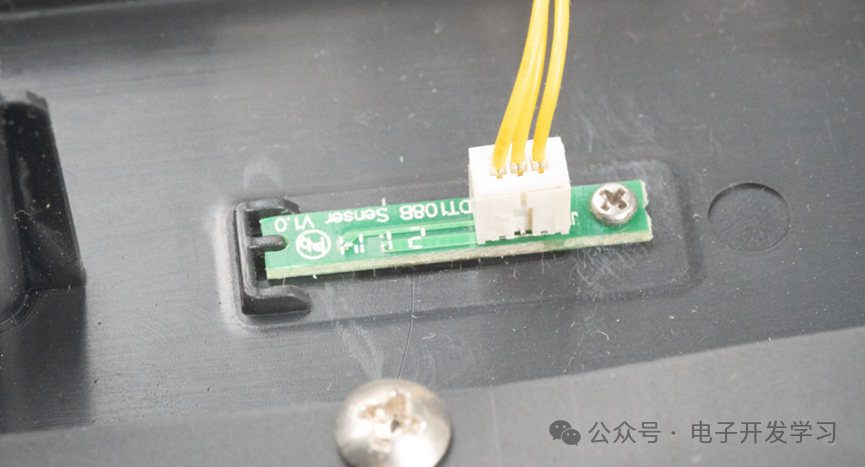

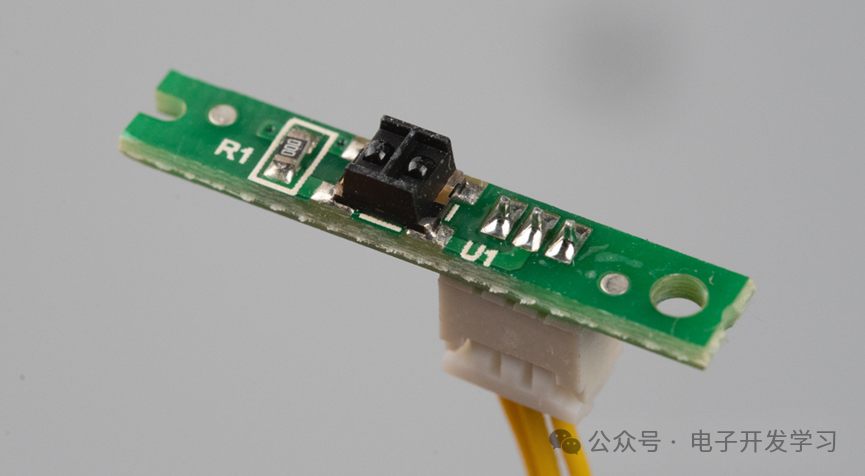

这是上盖上用来检测纸的子板。

里面有一个红外对管。

以上就是这个菜鸟定制热敏打印机的拆解，谢谢大家的阅读。欢迎关注“电子开发学习”！
