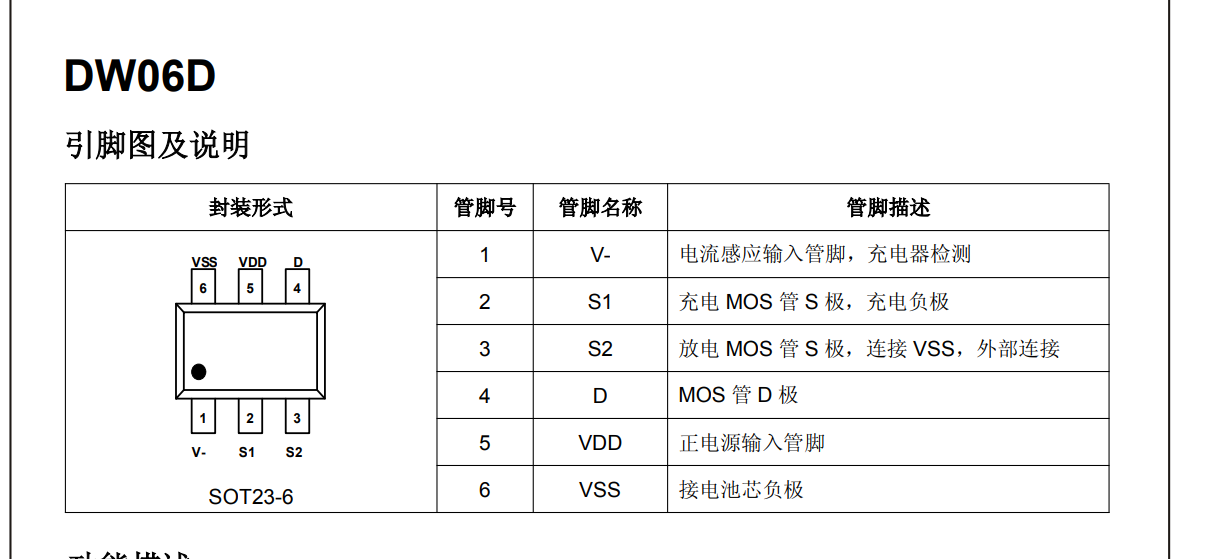

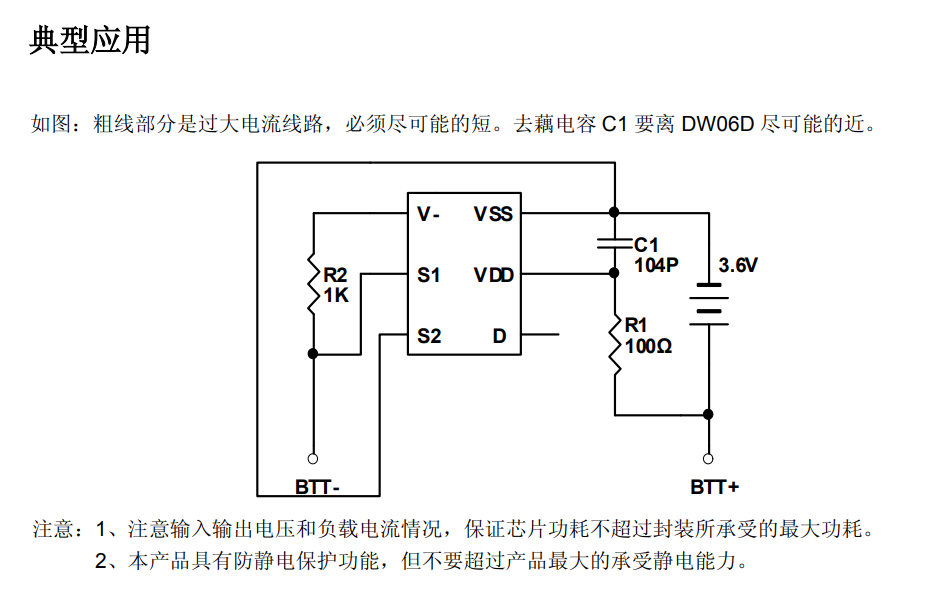

在看电池保护芯片 DW06D的时候，这个典型电路没看懂，v-和s1是连接了batt-么，可是vss不是连接batt-么，是两个都是这个标签么
已尝试解决的方法及结果
立创商城
全部评论 默认 最新
人间四月八度余温
2025-05-19 16:23:33 来自湖北
回复
BTT-不是BAT-，当成GND去理解，BTT+和BTT-接负载或是充电口
暮雨笙
2025-05-16 18:49:57 来自江苏
回复
看起来像是在说VSS短接S2，SI接的BAT-
8645 作者
2025-05-17 10:30:25 来自吉林
回复
还是没看懂，BAT-接S1的话，那右边3.6V不是代表锂电池么？代表锂电池的话不该S2是BAT-么
暮雨笙
2025-05-17 14:47:47 来自江苏
回复
这个图画的让你误解了，S2是绕了一根线接到VSS，正好BAT-写在那个位置，让你误以为这根线代表BAT-[尴尬]，你应该是第一次接触保护板电路，保护板是由充电和放电两个MOS管组成了，两个MOS管子作为串联的2道开关，一端是电池负极，另一端是你电路输出的负极，这两个负极不是同一点
暮雨笙
2025-05-17 14:50:40 来自江苏
回复
这是DW01的电路，跟你这个类似，两个MOS管一个充电保护，一个放电保护，任何一个MOS管断开，电路都会不工作，产生保护效果
