模块是移远的EG800K带定位的，想用贴片天线来设计，但是之前没有用过，有大佬知道怎么设计这个吗？

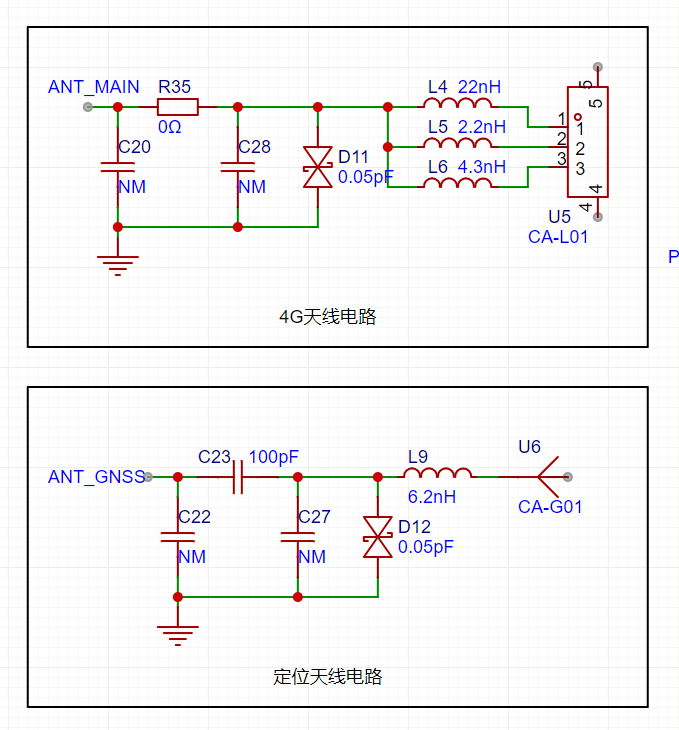

目前的原理图如下，还没画板。

已尝试解决的方法及结果
开源硬件平台
全部评论 默认 最新
987654hH914t
2025-08-01 08:51:25 来自广东
回复
先打一块只有馈点没有天线的板子，然后在天线位置用铜箔自己裁剪天线贴到天线位置并连接到馈点，测试驻波和增益效率等指标，确认OK后再按1比1尺寸画到板子上，要求高的话要考虑板子的介电常数，要求不高的话基本能用
987654hH914t
2025-08-01 08:55:28 来自广东
回复
如果用板载陶瓷天线，那只能一模一样打回来，好不好看运气，陶瓷天线要根据板材，布局，板子尺寸来调试
987654hH914t
2025-08-01 08:56:36 来自广东
回复
有条件要用仿真软件模拟，仿真后打板效果基本接近实际效果
765432lK383K
2025-08-01 08:18:45 来自湖北
回复
可以用板载天线？
LMY
2025-07-31 23:23:21 来自北京
回复
夹板SMA会好设计一些 贴片的还得折腾铺铜区
