接下来看看这个令人振奋的功率板。原先以为五个铜柱就是简单的五个铜柱,没想到下面另有乾坤啊。

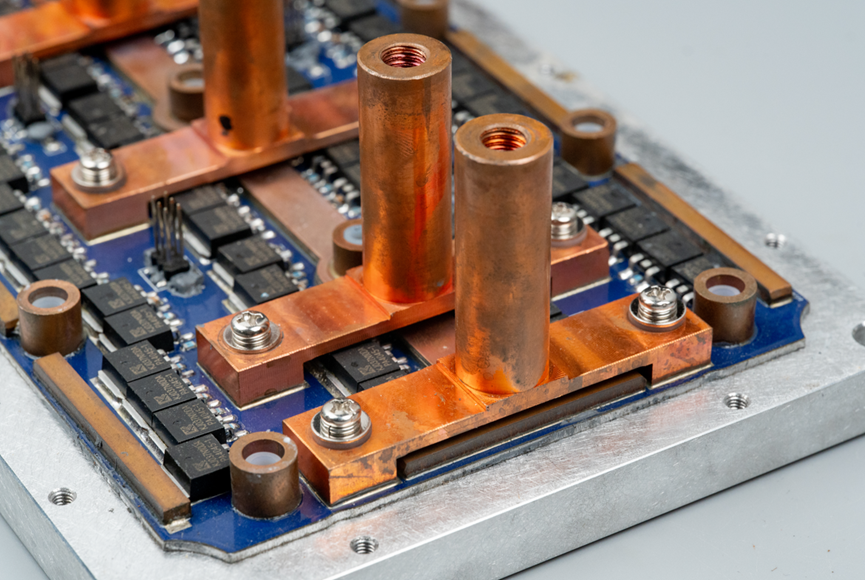

同住下面是分成两条腿,分别焊接在两边,加上板子最中间的一个导流铜条,这样把板子分成了四个条状区域,每个区域里贴装的是一排MOS。就这个铜柱,CNC出来估计一个得好几十,但是好在,你不需要出加工费,因为加工厂拿走铜渣,还得给你倒找Monye。

这样板子上总共有4排MOS。完美的实现了地、VBAT、U、V、W的电流路径规划。

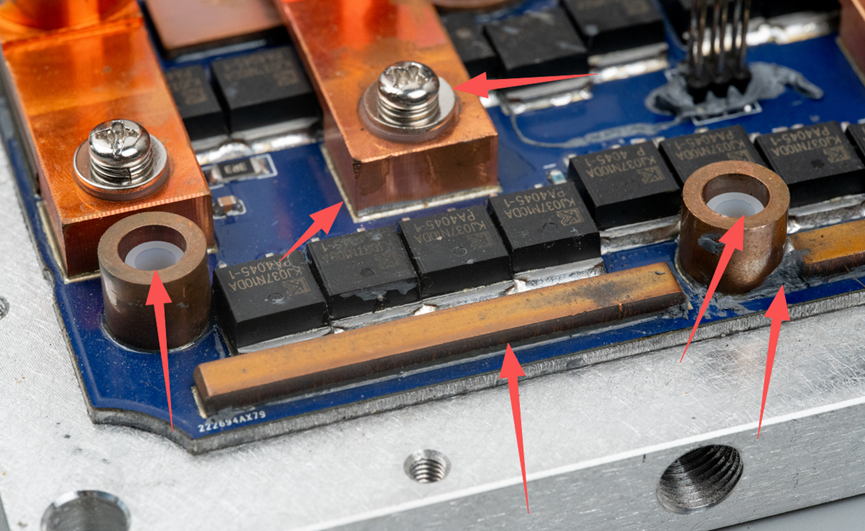

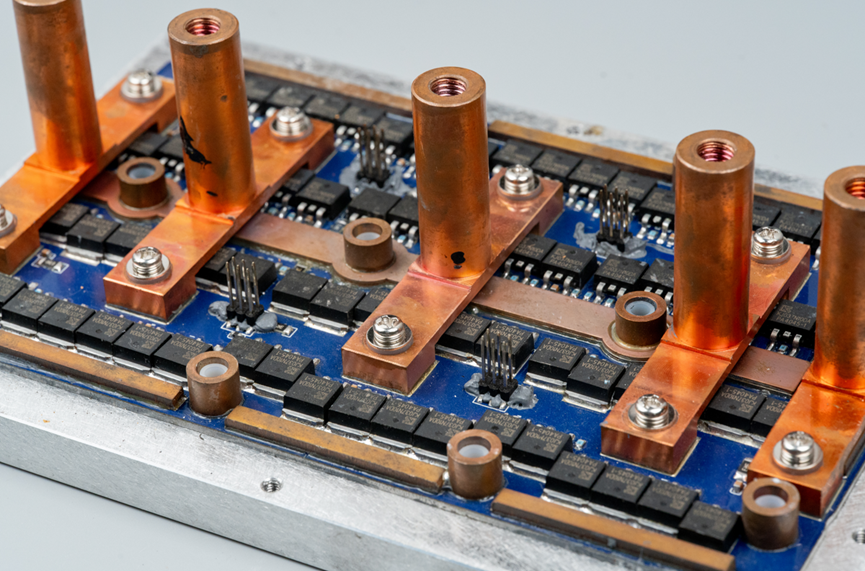

看这个图,细节非常多。铜柱底部通过SMT焊接在底板上,但是另外还用螺丝进行了加固。

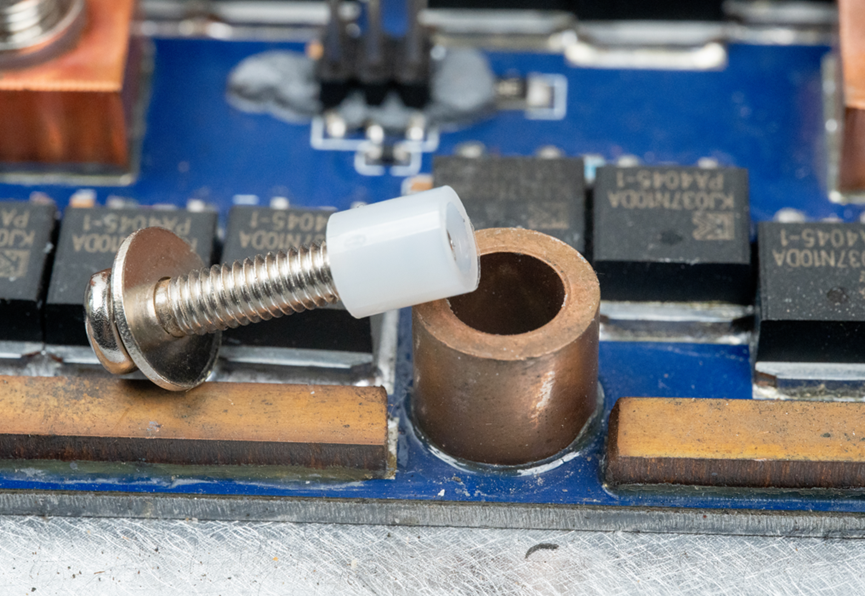

周围用来支撑控制板的短铜柱里面,塞了一个绝缘套,因为这个里面还要安装螺丝用来固定上层控制板。

MOS管的型号是KJ037N10DA,Vds为100V,电流120A,导通电阻小于3.5毫欧。板子上总共有四排合计72个MOS管。

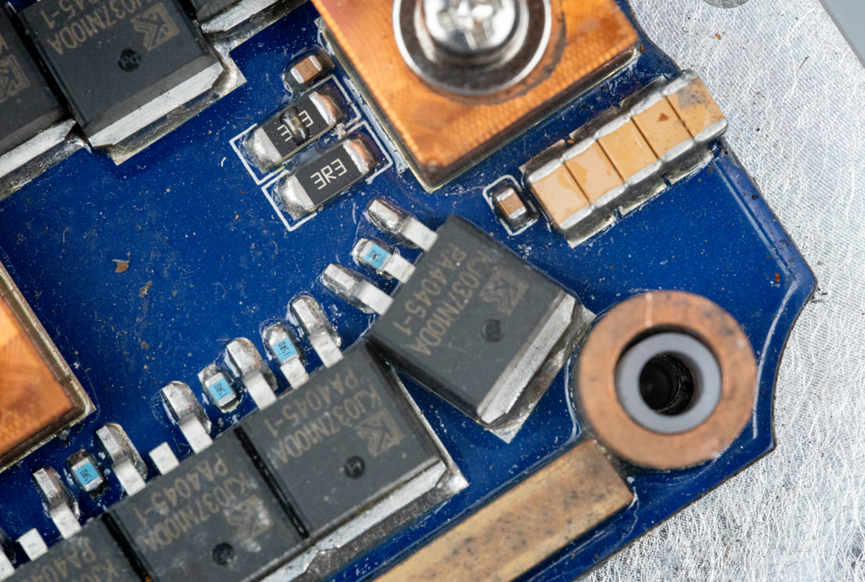

板子的一角,一个MOS管稍微斜了一下才能放下,每个MOS引脚下面都有一个蓝色的小电阻。

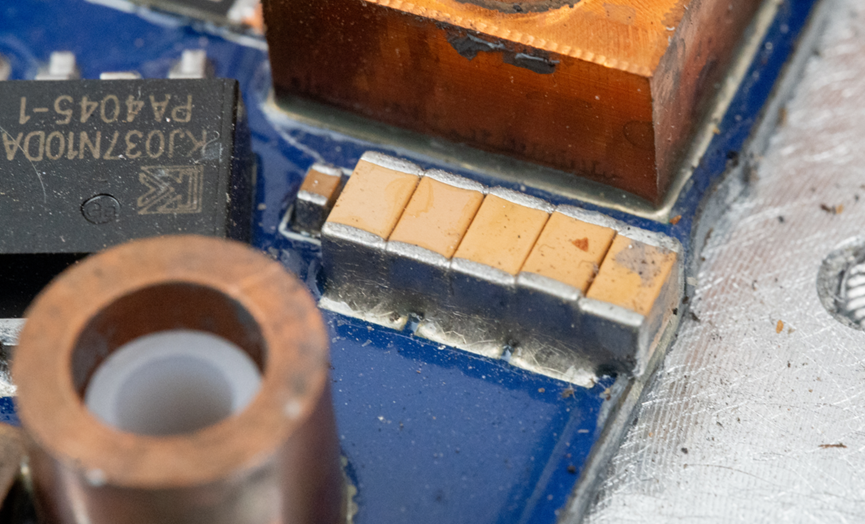

板子上空闲的位置还塞了很多MLCC电容。

再看一眼这美妙的图。这个功率板是铝基板,据说也有铜基板的配置。

就感觉这已经超出了我电子开发学习的范畴,这应该属于电力的范畴了。

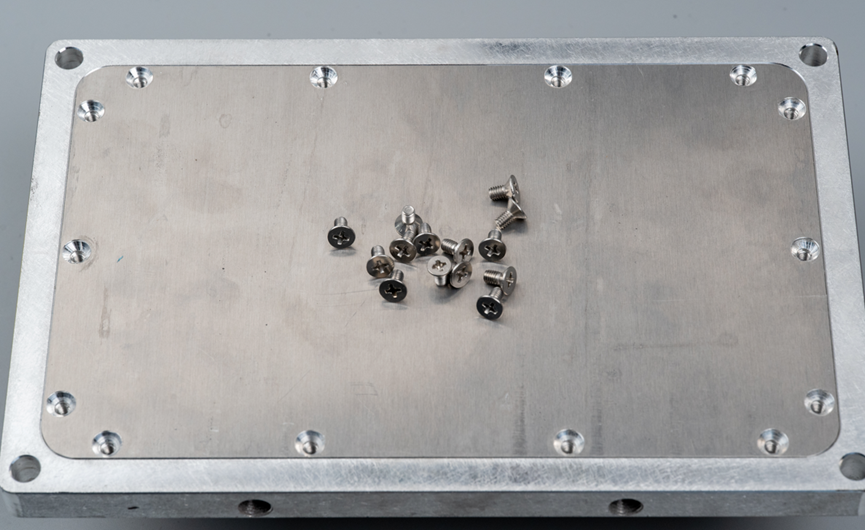

看完功率板,我翻过去发现背面好像还有个盖子,打开看看里面有啥宝贝。

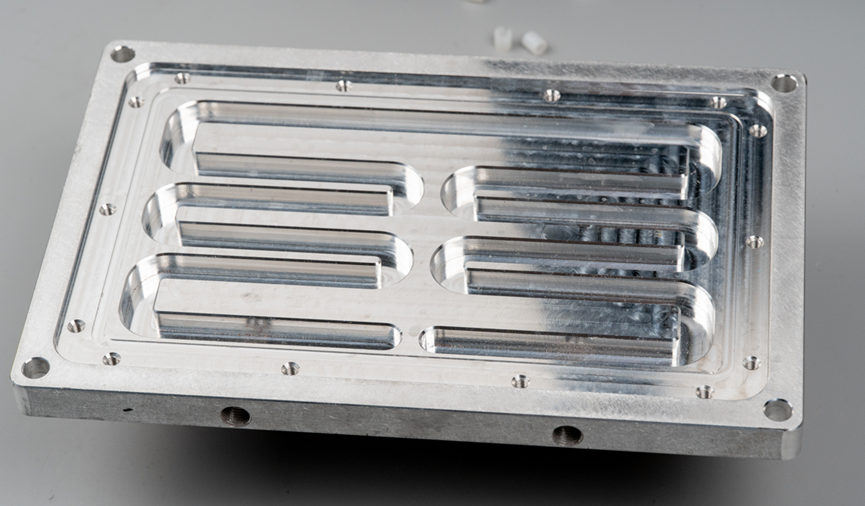

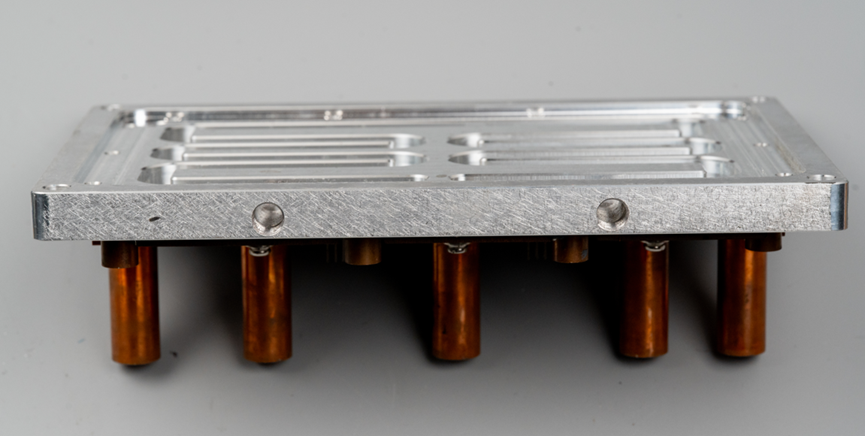

原理里面是个流水的槽。现在我才理解这个铝合金散热底壳侧面为啥有两个螺丝孔,原来是安装进水管和出水管的啊。水在里面沿着管道走一遭,带走MOS产生的热量,这就是个小型的换热器。

这套控制器,设计的是真给力。劲是够大了,但是大家开装了这种控制器的电摩,一定要注意轻给油门,毕竟安全第一啊。

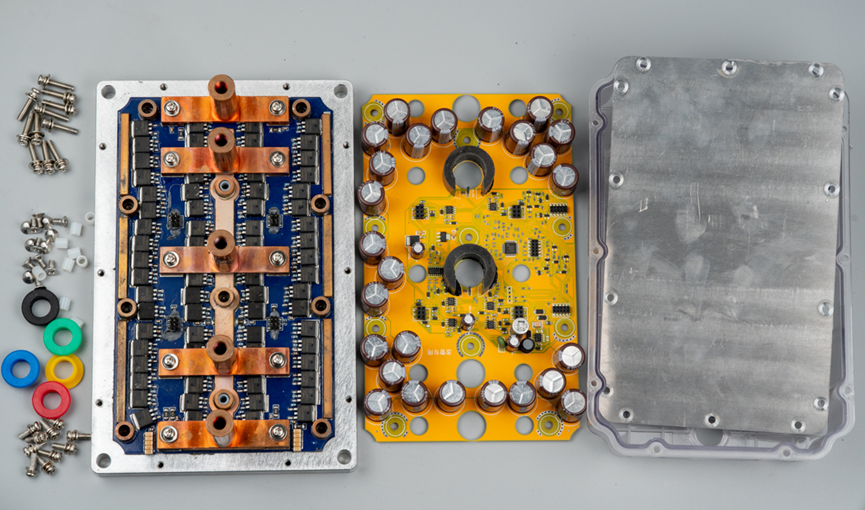

整体来说,这是一款设计非常疯狂的控制器,它通过堆料、堆料、不计成本的堆料(如72颗MOS、26颗日系电容、全CNC铜柱),并且采用了一些国际品牌大厂的物料,结合不急成本的铝合金散热器+水冷换热,最终使得这个控制器能达到1500A的电流。到这里我宣布,这个控制器已经打破了我之前拆解过的用料最足的控制器记录。

在我看来这个控制器性能参数远超电摩的需求,更像是给那些极致爱好者打造的电力艺术品。当然,如果对它的用途仅限于骑车启动时给一把油就能狂飙出去,就太狭隘了。我前段时间接到了一个粉丝的吐槽,家里的电三轮在田里跑不起来,一拉重货就烧控制器,我想这个控制器肯定能满足这位粉丝的需求。
