今天闲来无事，把手里的福禄克15B+万用表拆解看看。

这表陪我好几年了，用着挺顺手。

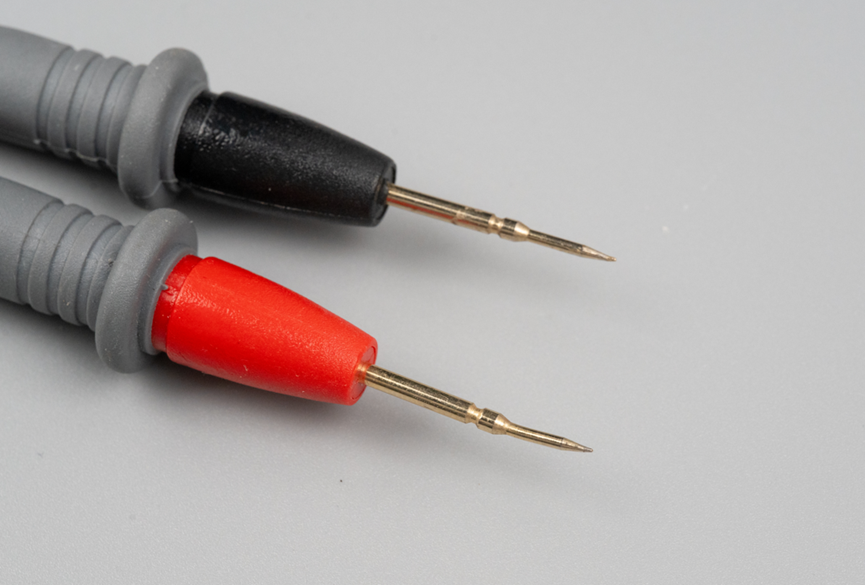

但是我不太喜欢它的原装表笔，太秃了，不好扎，所以专门买了一些这种尖针表笔，用起来也不心疼，坏了就换一套。

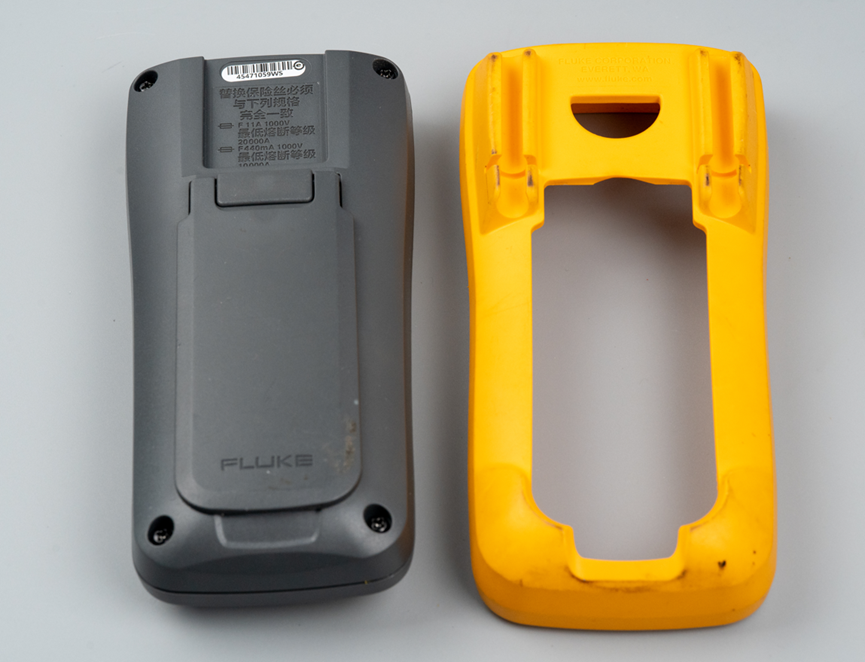

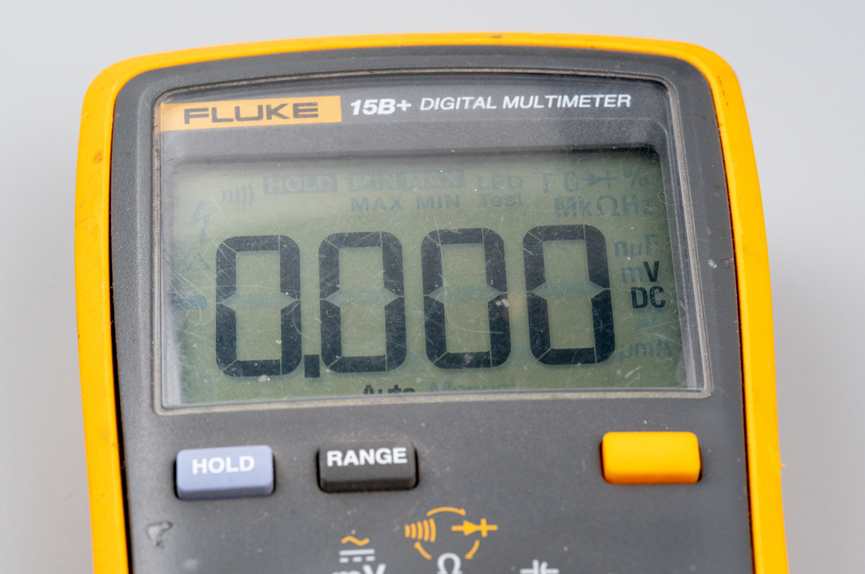

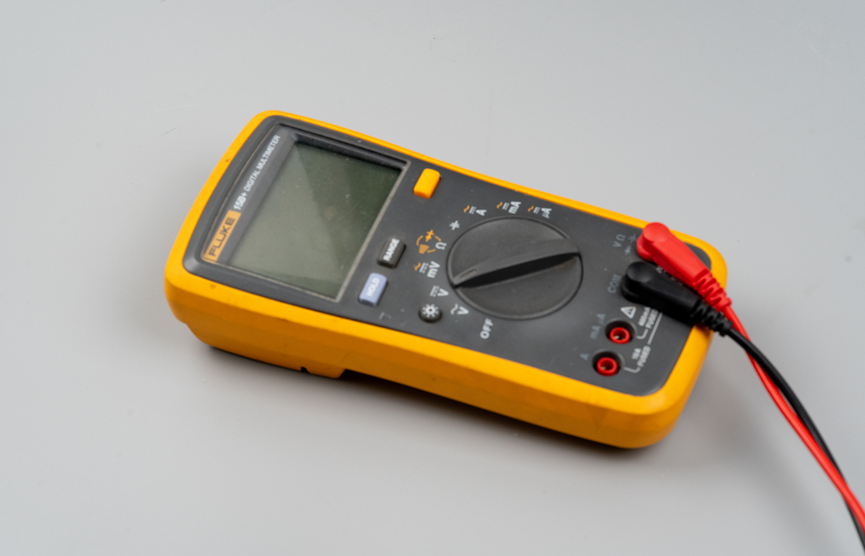

这个表经典的黄灰配色。黄的是防摔套，灰的是表壳。

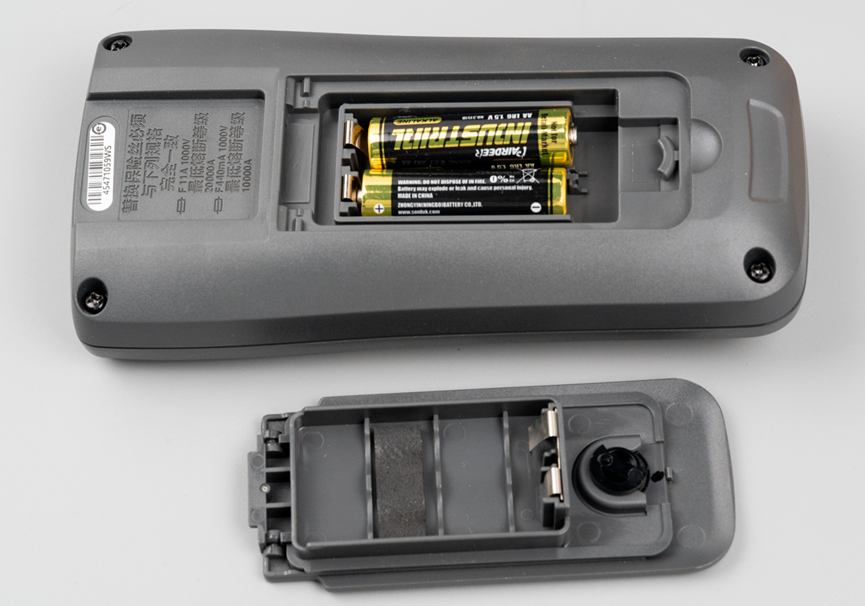

拆解之前先开后盖，去掉电池。这个表用的是两颗5号电池，这个我很喜欢。以前用的表都是9V电池，提前买的总找不到放哪儿了，没电了在买又要耽搁几天，反正特别讨厌用那种电池的表。

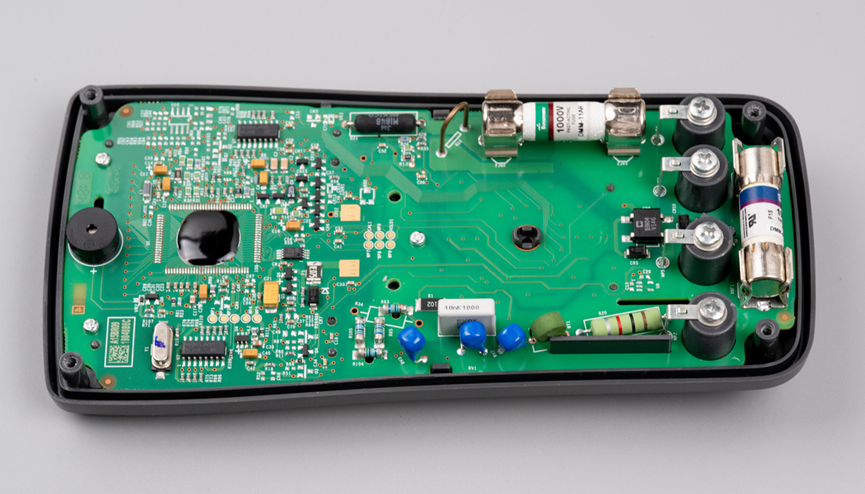

拆了后盖之后，直接就可以看到主板了。

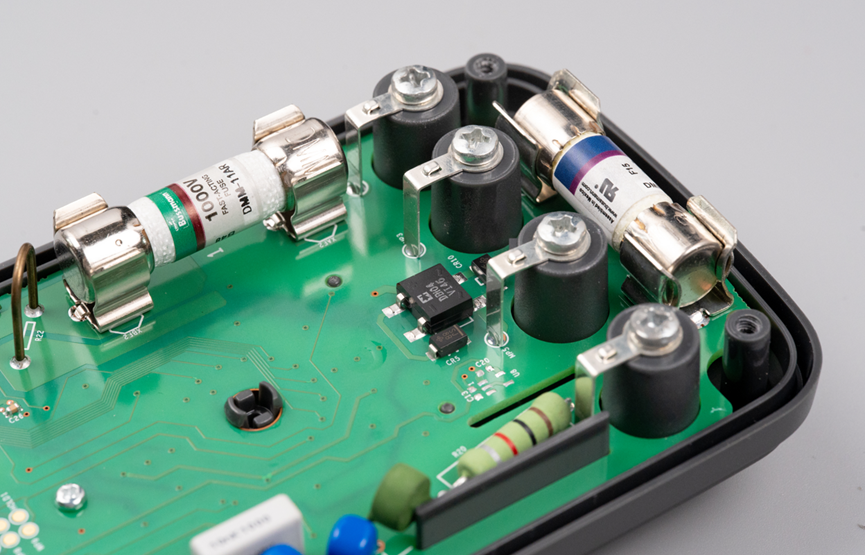

底部的四个接线柱和两个电流挡位限流用的保险丝。这个表有一个缺点，更换保险丝要拆六个螺丝，然后打开后盖，如果不用开后盖，直接像换电池一样更换保险丝就更好了。

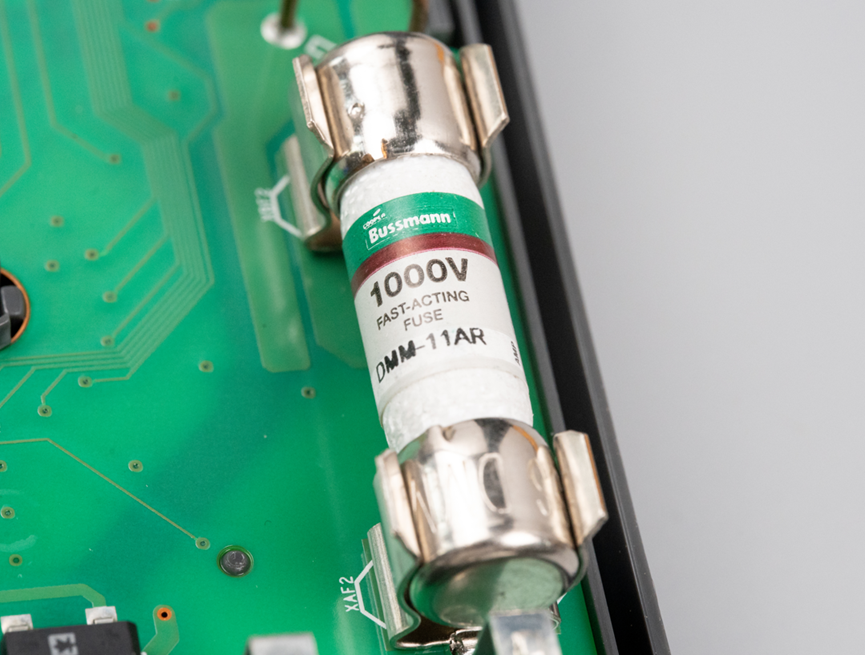

DMM-11AR，这是安培挡位的保险丝。

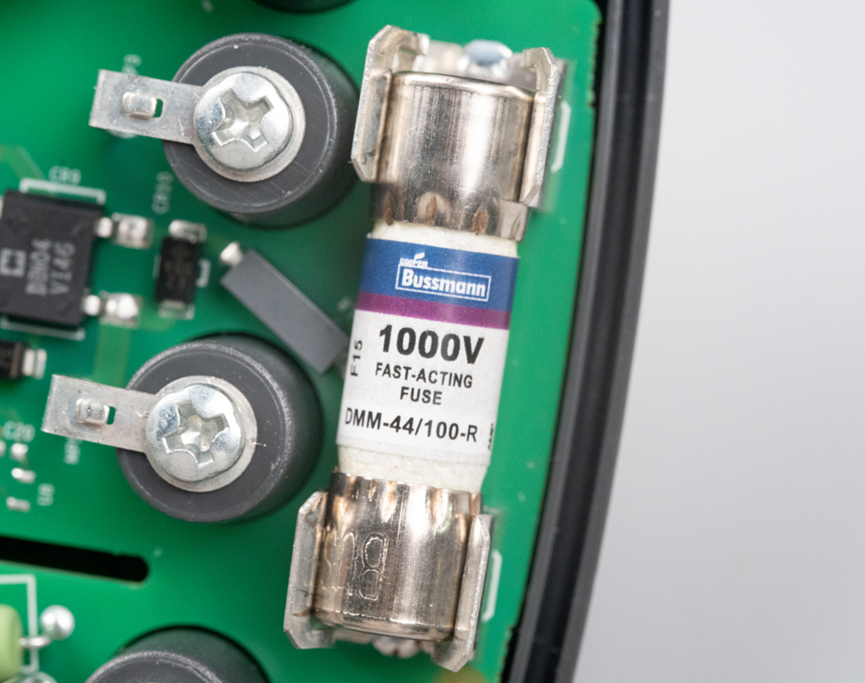

DMM-44/100R，这是毫安挡位的保险丝。

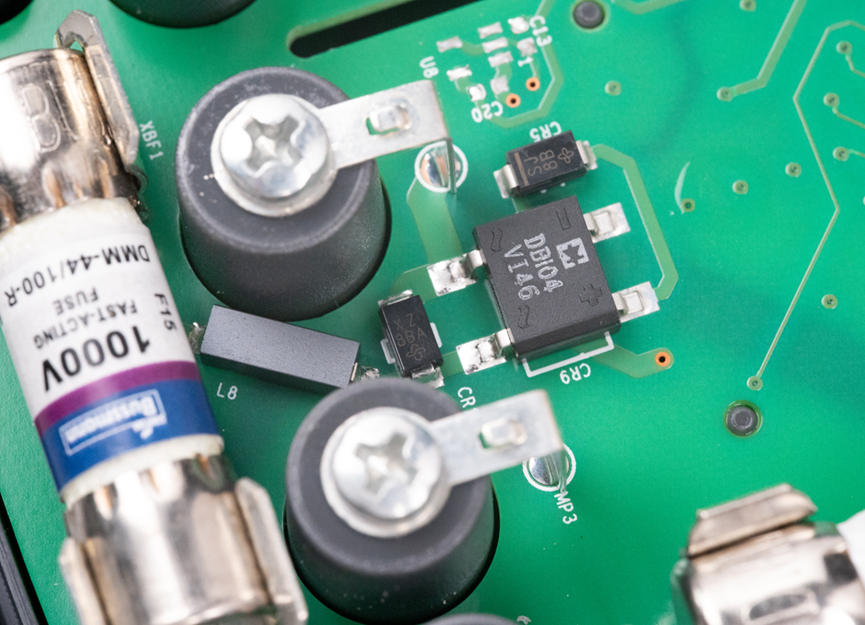

整流桥堆DB104，用来把交流型号整流之后再进行检测。

这部分左边的电路图，就是上面整流桥堆和附近的器件。其中MA和10A是两个电流测量输入端子。

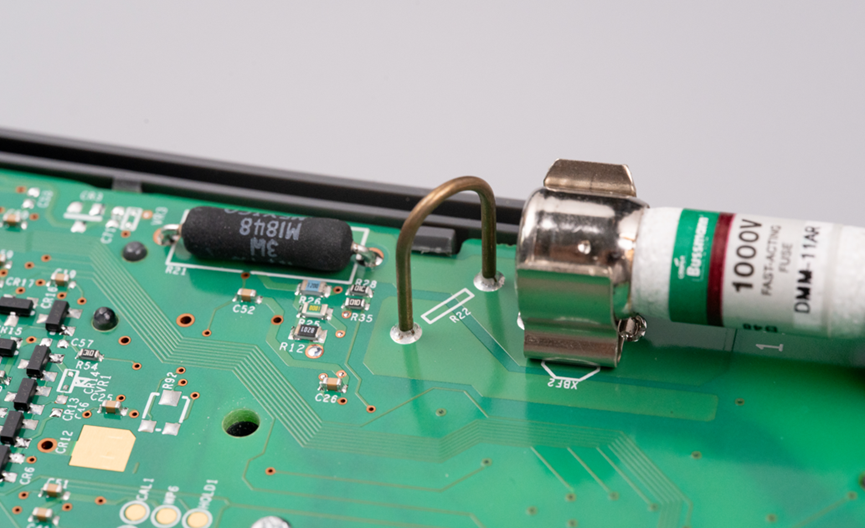

这个照片上的R22，就是上面原理图中的R41，用了一个康铜丝采样电阻。

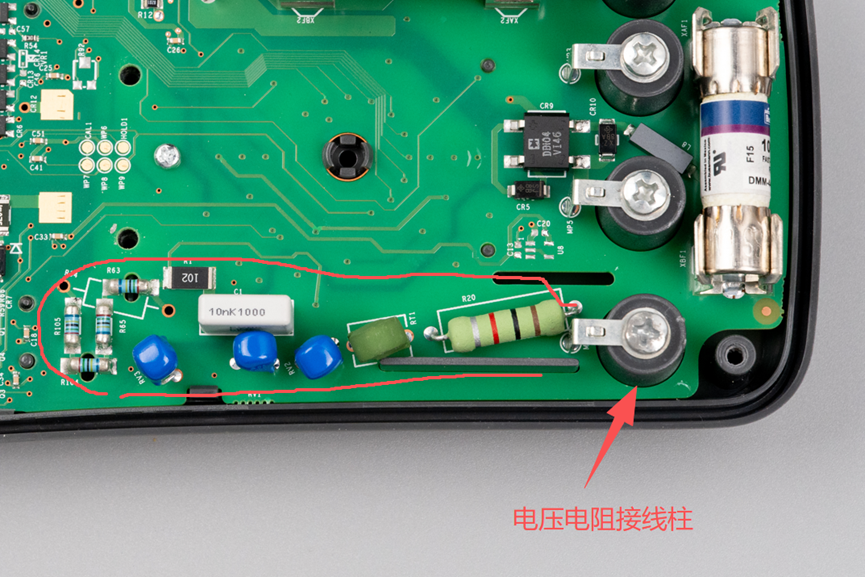

在电压电阻这个接线柱VOHM进来之后，经过了这些器件。具体可以对照下面的原理图来看看。

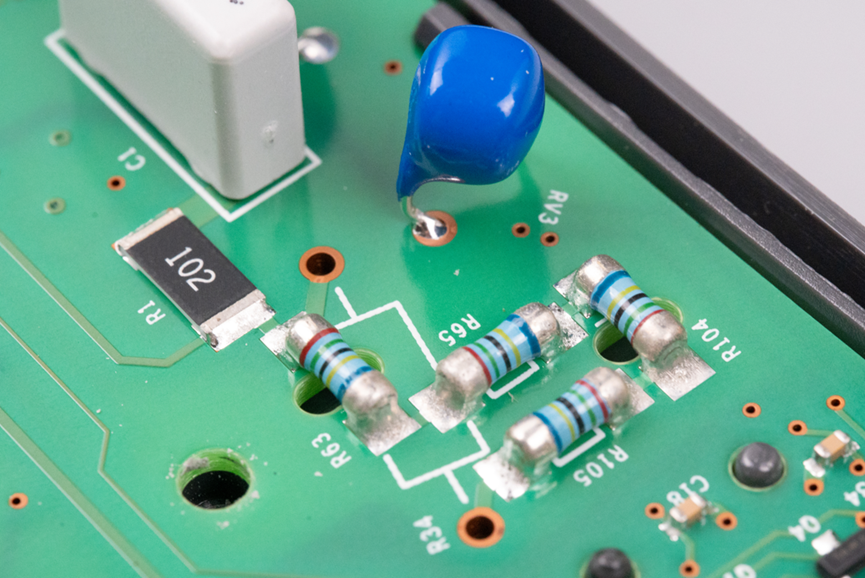

这里用了几个属膜精密MELF晶圆电阻。

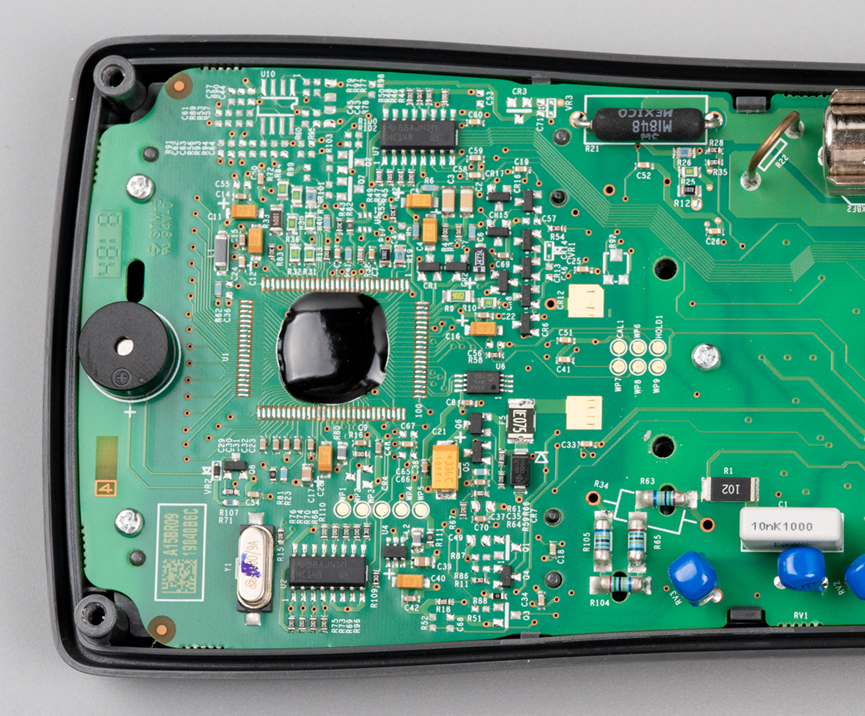

剩下的这些似乎就没啥可看的了。用了一颗牛屎芯片，把所有的模拟功能都放在里面了，这样咱们啥也看不到，牛市芯片的外面有一个很大的LQFP封装的焊盘。看起来是为了兼容这个牛屎芯片。板子两侧倒是有两个集成芯片。

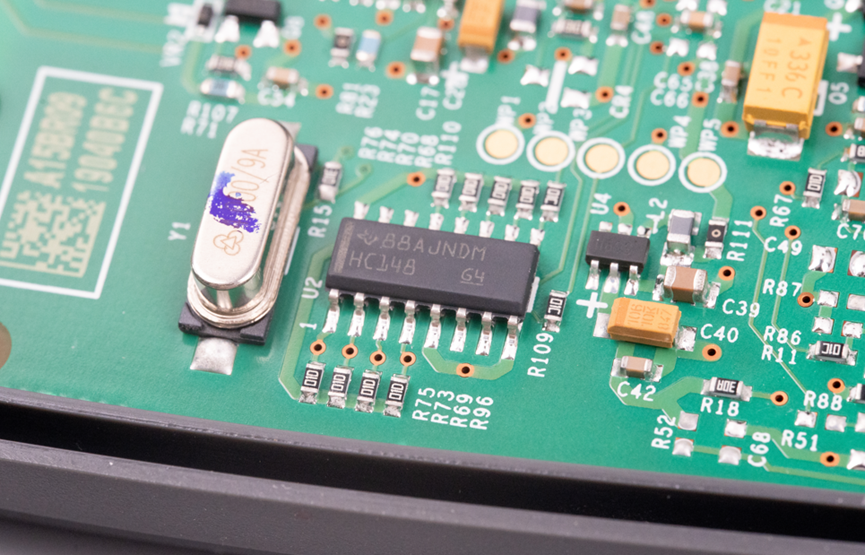

这两个集成芯片是来自Ti的多路复用器芯片。

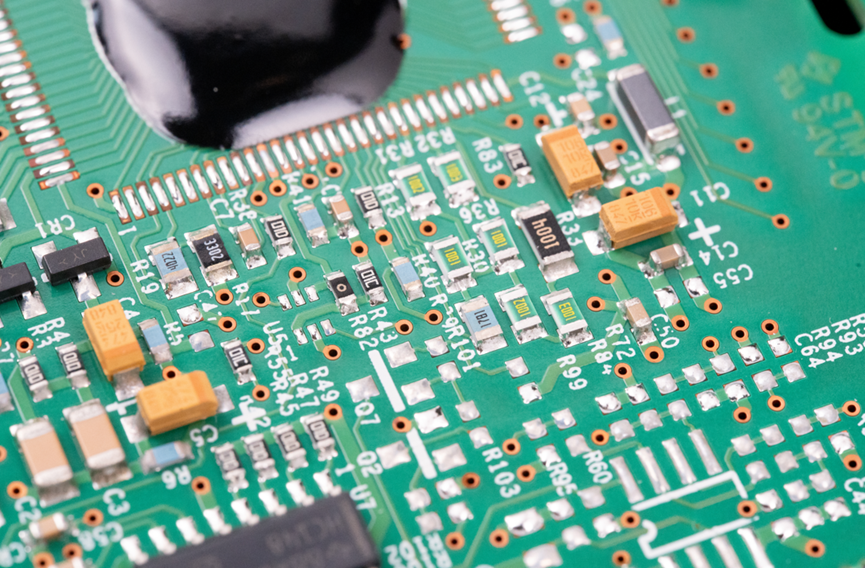

牛屎芯片外围的一些阻容看起来很漂亮，五彩斑斓的，但是要知道，这种彩色，或者是这种上面丝印四位数的，精度都比较高，相应的价格也不便宜。

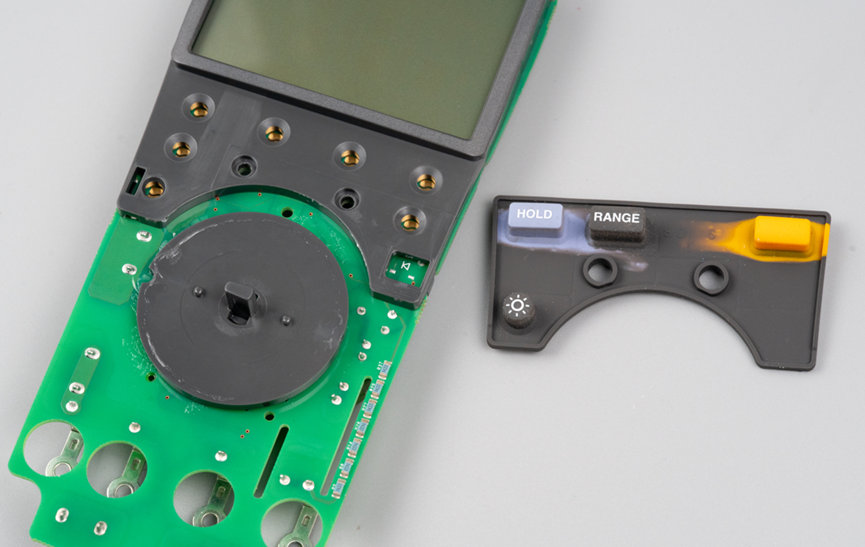

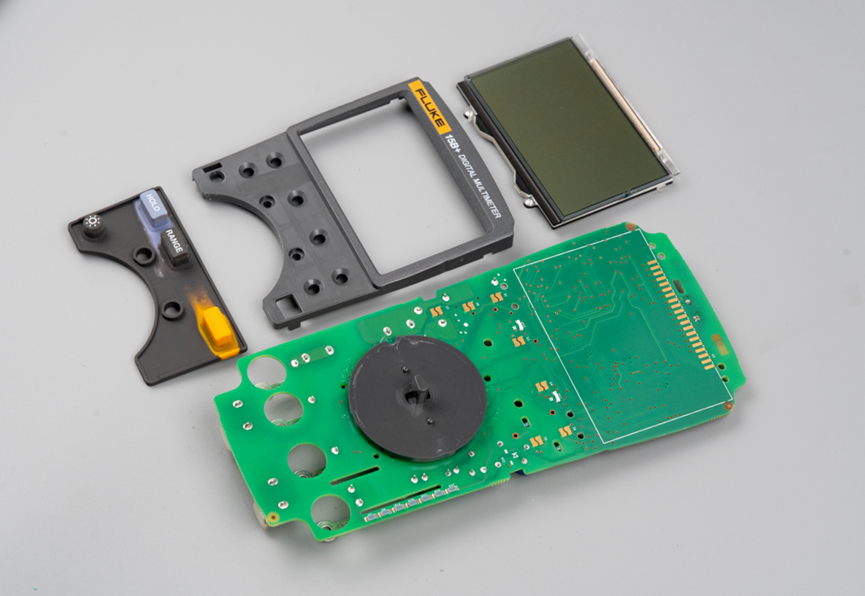

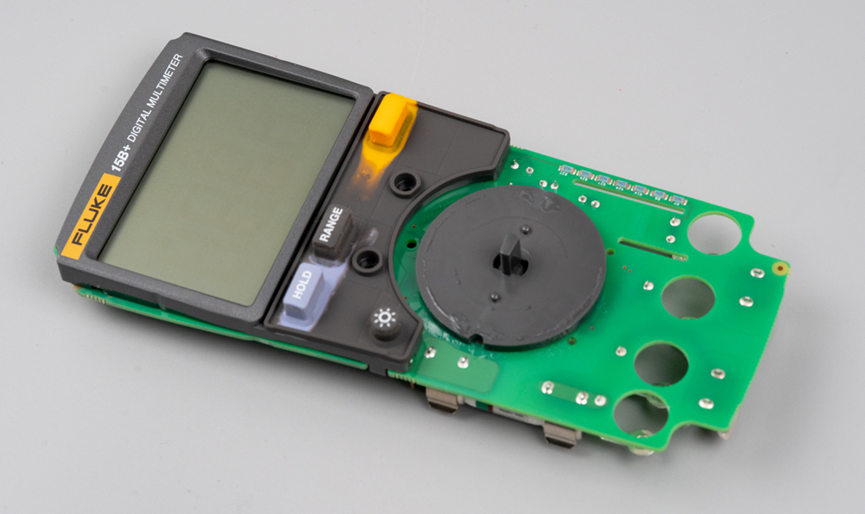

继续把电路板从外壳里拆出来。板子另一面是段码屏和转盘。

几个功能按键是一个整体。

屏幕下面的电路板比较干净，整体来说，这个板子这一面就没啥东西，除了7个串联的电阻。

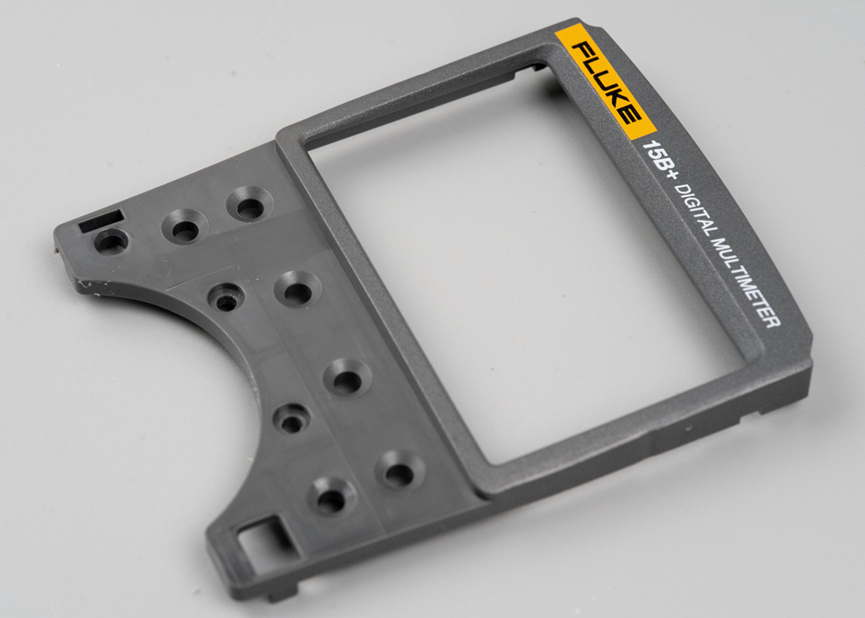

这个盖子露到外面的部分，也就是有Logo和文字的这一块，表面做的真漂亮，磨砂灰，有一种金属的质感。但是平时装在表里，外面有一个屏幕透明罩，所以还没发现这一个细节。

前面说的就这7颗蓝色电阻，是从VOHM引出的。细节可以看前面的原理图，当然，那个原理图并不是15B+这个型号的，所以只能参考。

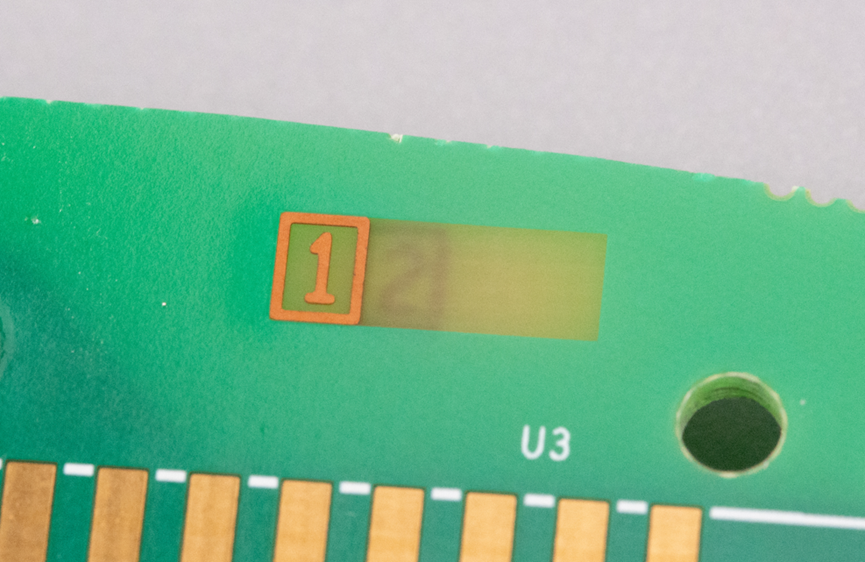

板子上端有一个表示层数的框，根据这个可以看出，这个板子是个四层板。上面的一排沉金焊盘的信号通过斑马导电胶条连接到了段码屏幕。

其实这个层数表示的方法，在很多板子上都可以看到。每层错位打一个数字就行，没有数字的位置不要做油墨就可以了。

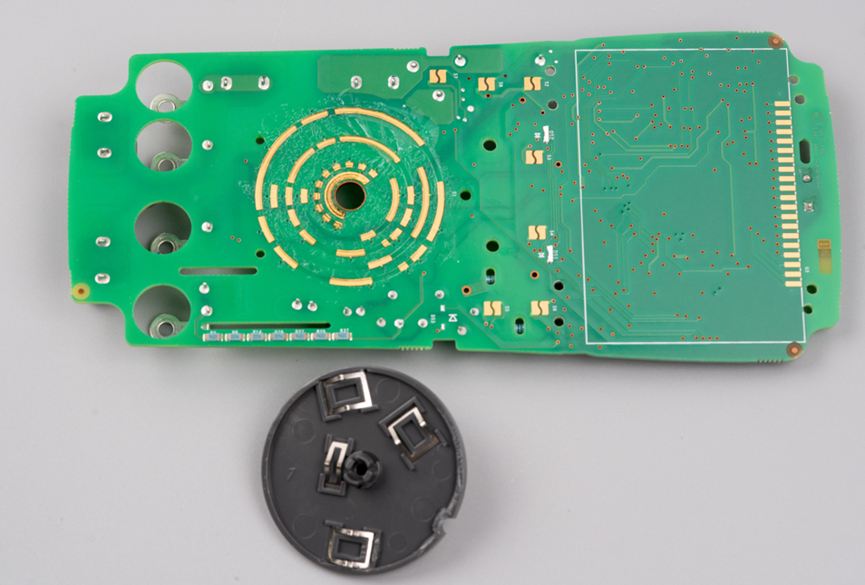

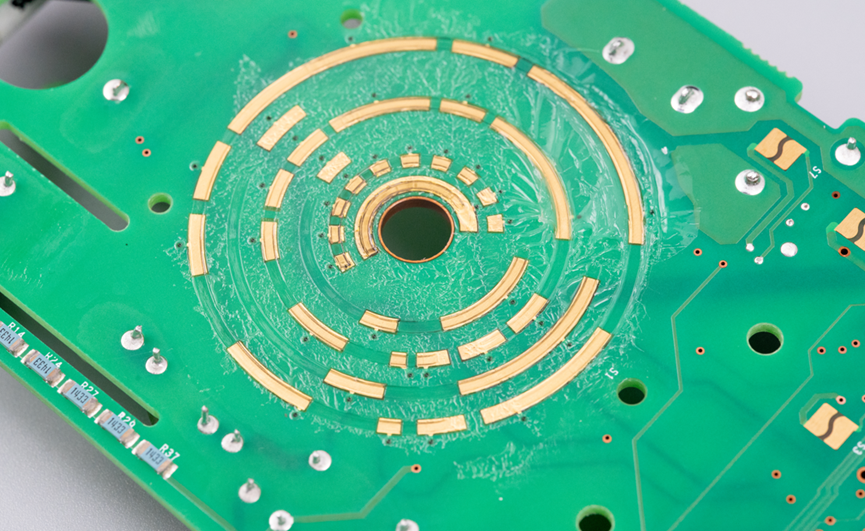

这里把这个转盘拆下啦，看看下面的结构，其实这就是一个最原始的编码器。转盘转动到不同位置时，转盘上的金属片会导通不同的焊盘，从而切换不同的功能。

这个操作和用法，像极了我前几天拆解的福特蒙迪欧车上的一个小模块。

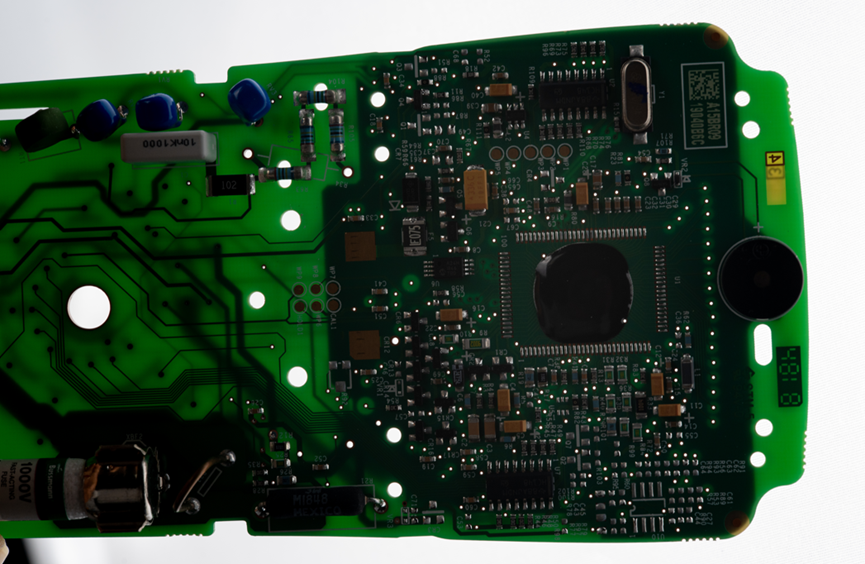

另外，这个四层板分成了两部分，下半部分是信号输入、预处理部分，所以四层都有走线，但是没有铺地。而上半部分，是信号处理。所以看起来中间有完整的地平面。18年第48周生产的板子，我查了一下我是19年9月花了520买的。

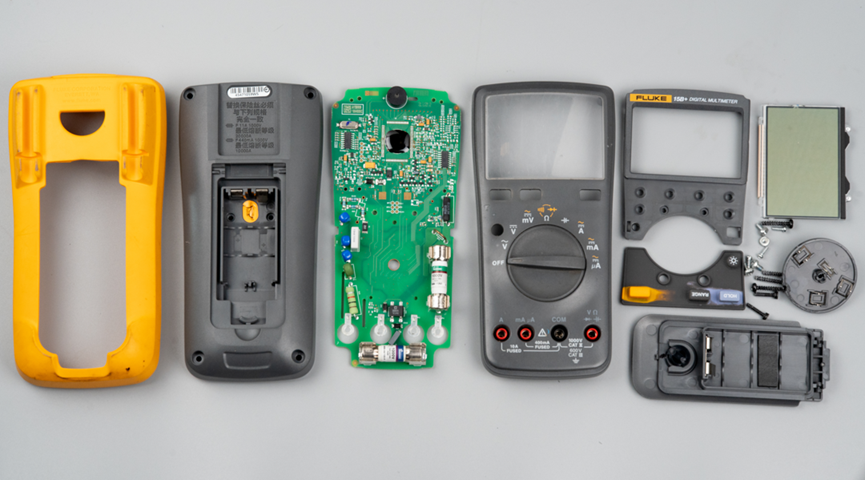

这是这个万用表的全家福，整体来说，这个表用久了感觉很顺手，做工也是不错的。
