打开之后看到里面的东西非常多。

不过这任何一个东西，单拿出来我都有，所以一开始也没觉得有啥好用的。

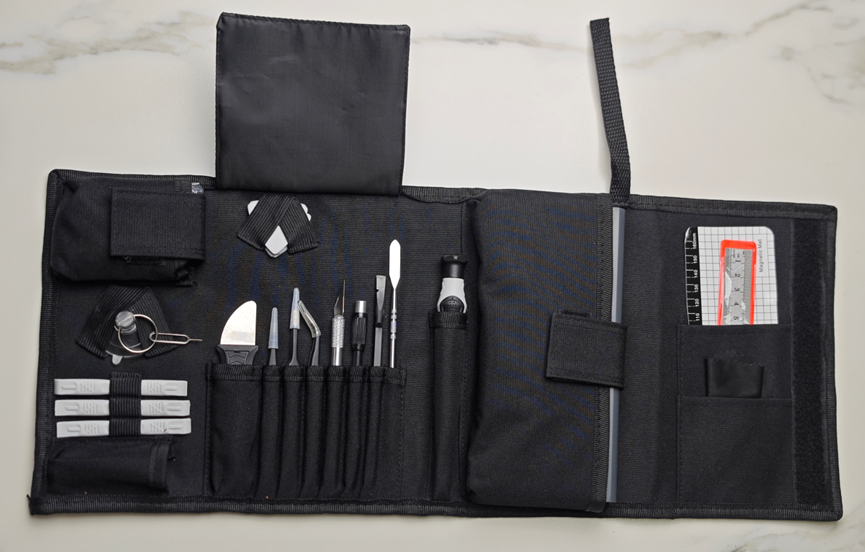

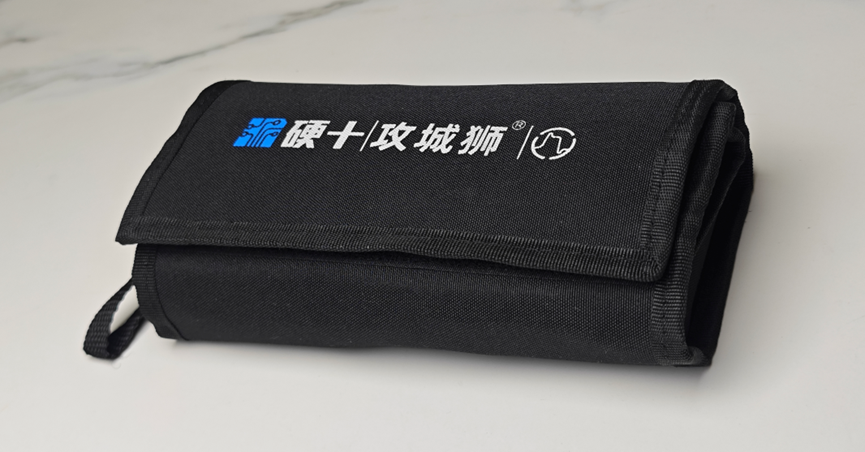

直到我用了两次之后，我才发现这个套装的灵魂就在这个黑色的收纳包。虽然我自己本来什么都有，而且都有很多，比如镊子我有十几把，电动螺丝刀我有四五套，各种撬棒也都有。但是每次用的时候，我都找不到我要用的工具在哪儿。而这个收纳包，你只要用了顺手插回去，每次去哪儿只需要带这个包，里面的东西基本上都能满足你的使用需求。

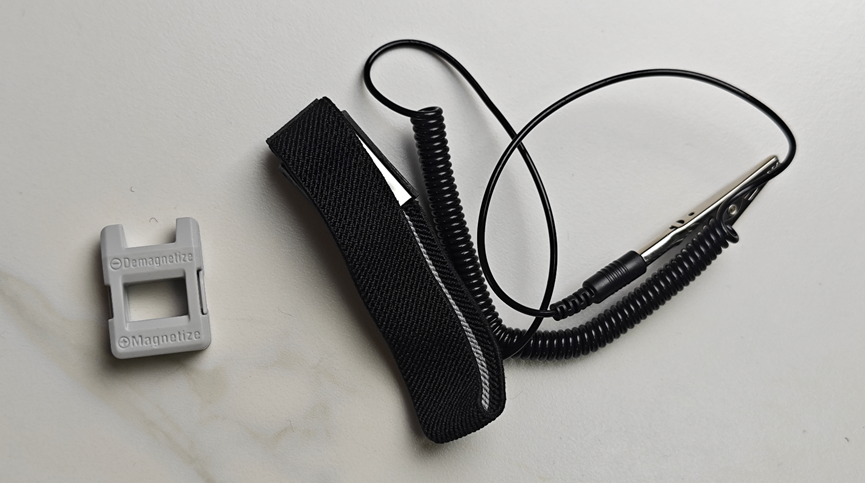

甚至左上角鼓鼓的包里居然有防静电手环，还有一个给螺丝刀头加磁退磁的小玩意，我不知道这个叫啥名字。

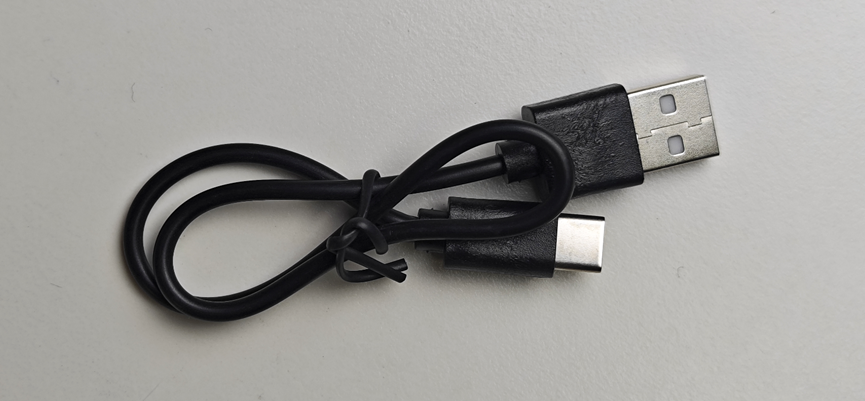

还把充电线也收纳在里面了，避免了用的时候找不到充电线。

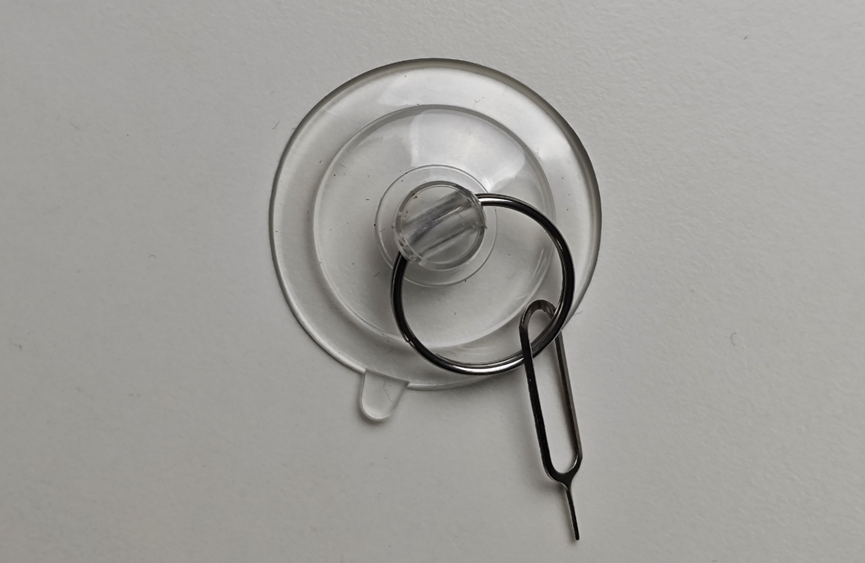

这包工具里看起来有不少都是用来拆手机的，比如这个吸盘，SIM卡插针。有了这套东西，我是不是连手机也得拆了呢。

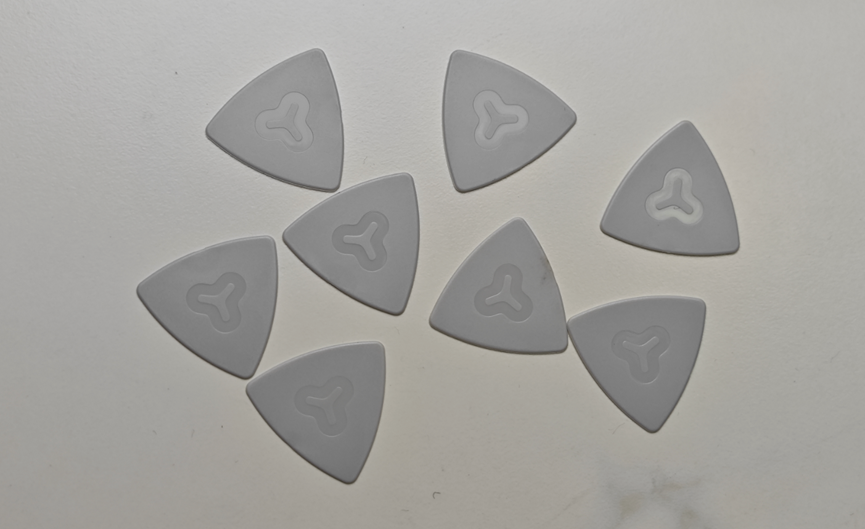

下面这种小片是什么名字我不知道，但是我知道怎么用它。

还有一排兵器插在这儿，吕布的方天画戟、哪吒的火尖枪等等。用的频率可能不会很高，但是需要用的时候，就会觉得它的存在很有价值。

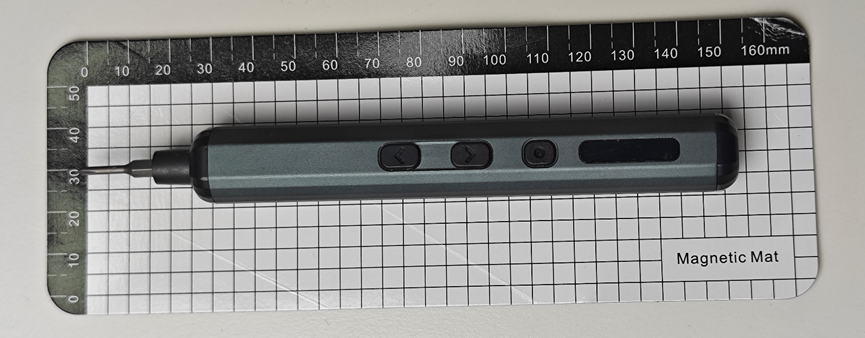

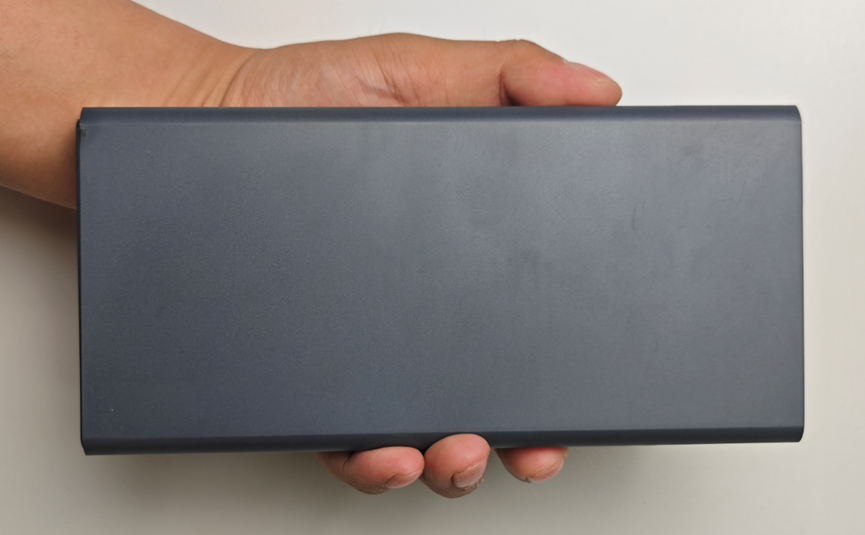

接下来看看主角，螺丝刀套装，拿在手里大概这么大

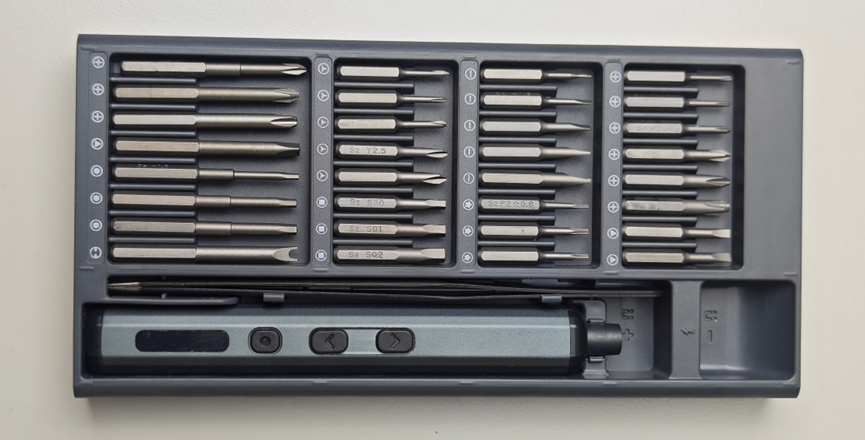

抽出来之后，正面是32个批头，加上一个螺丝刀柄，旁边貌似还有个镊子。

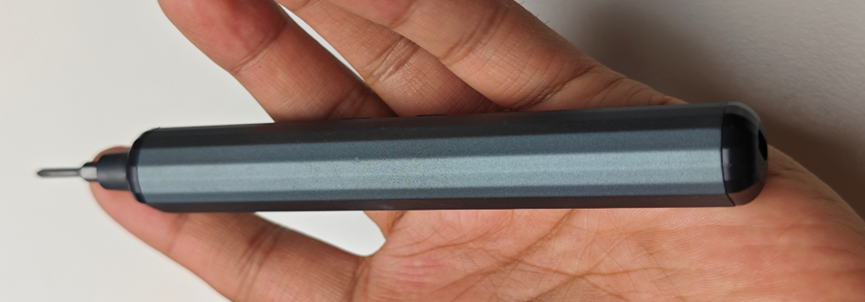

这个螺丝刀我用了几天，最大的优点就是短，我在装一个柜子的时候，由于太长了其他的电动螺丝刀都没法用，只有这个能用，就因为它太短了。

话说这东西到我手里，不拆有点过意不去啊。

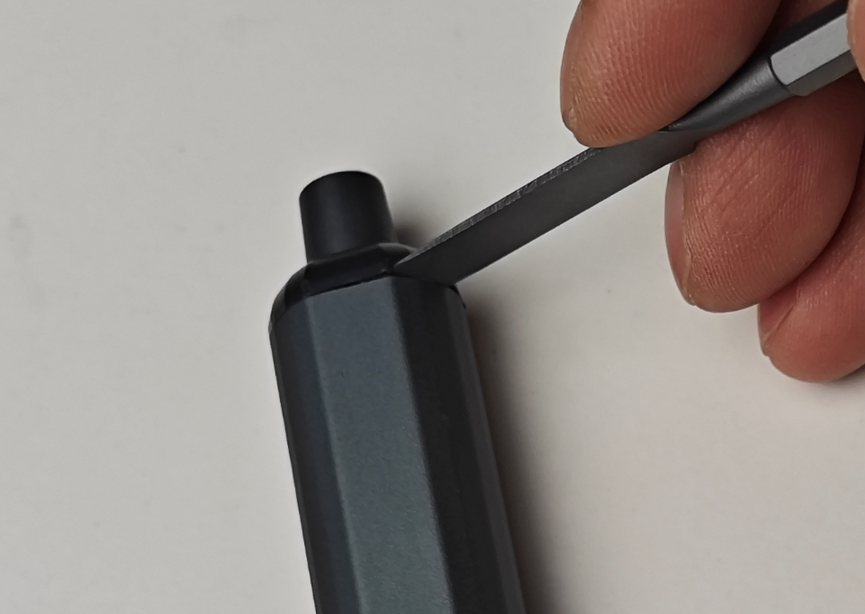

大概看了一下，应该是从两头拆起。于是拿出刚才的撬棒，从头部的缝隙轻轻插进去，活动活动，然后继续插入，慢慢给别开。这个操作讲究慢工出细活，不能心太急。用自己的撬棒把自家的螺丝刀撬开，主打的就是一个“以子之矛攻子之盾”。

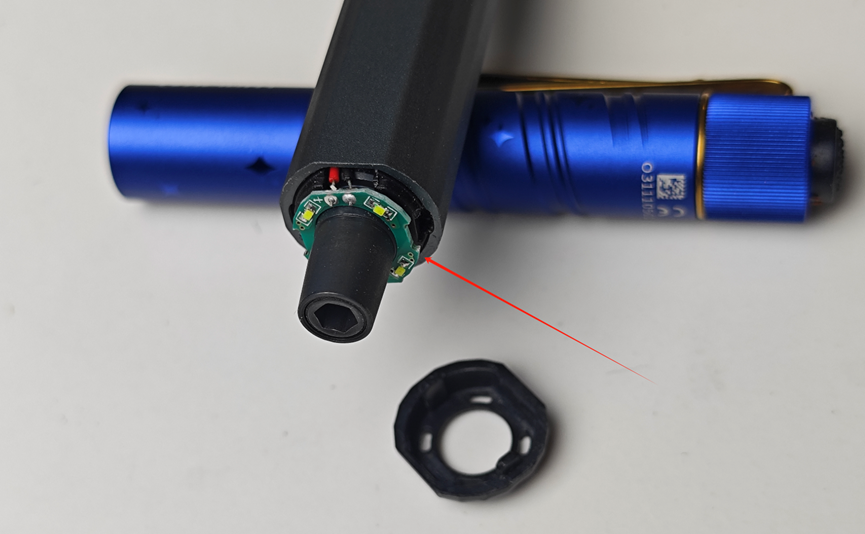

撬开之后，可以看到有一个环形灯板，上面有四颗灯。

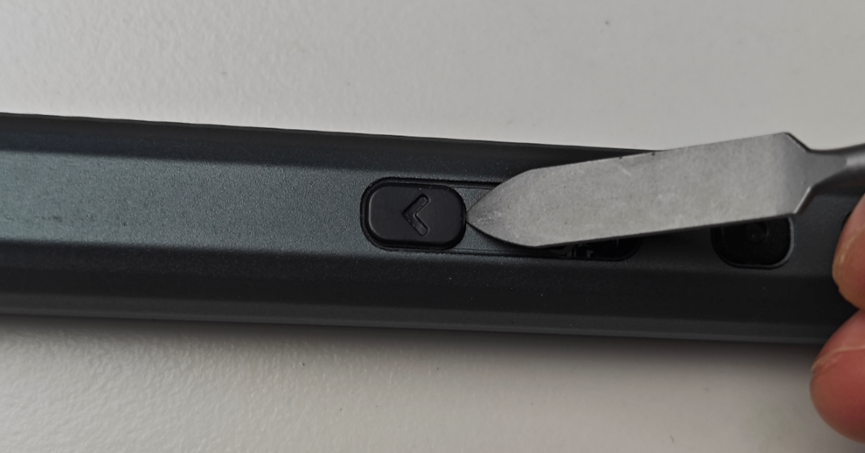

接下来继续用撬棒的尖，把三个按键帽撬飞。

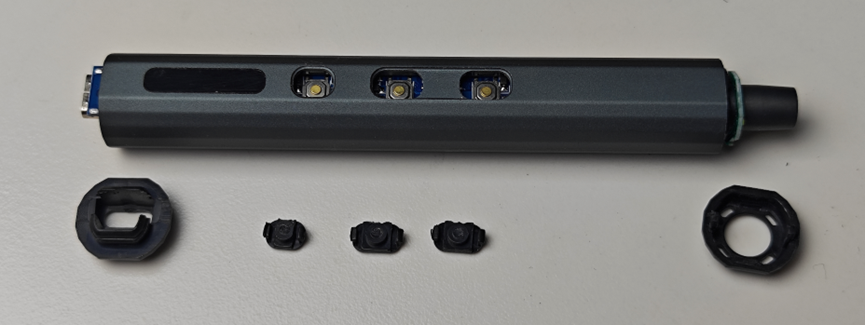

再重复以上操作，把尾部的塑料件拿掉，就是下面这样了。

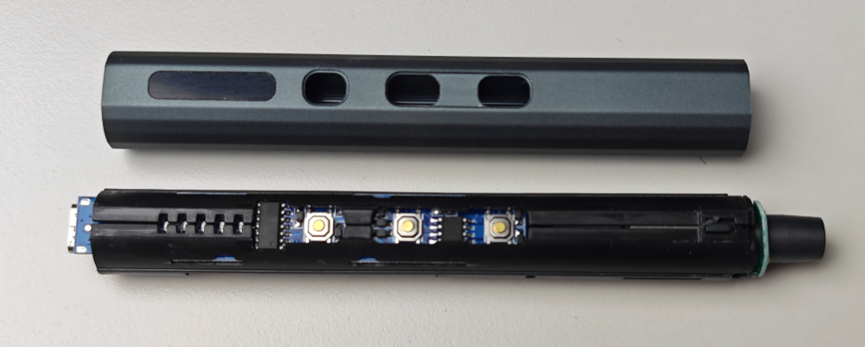

然后轻轻一推，就把外壳脱掉了。

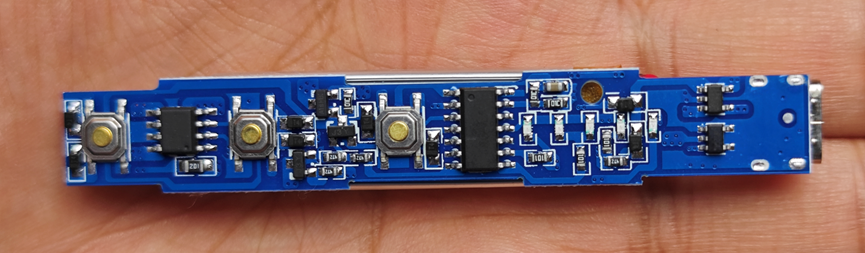

看到PCB上有一套塑料内衣，也顺手给扒开。可以看到电路板背面是一个350mAh的锂电池，放电倍数是5C。Type-C接口是6P的。

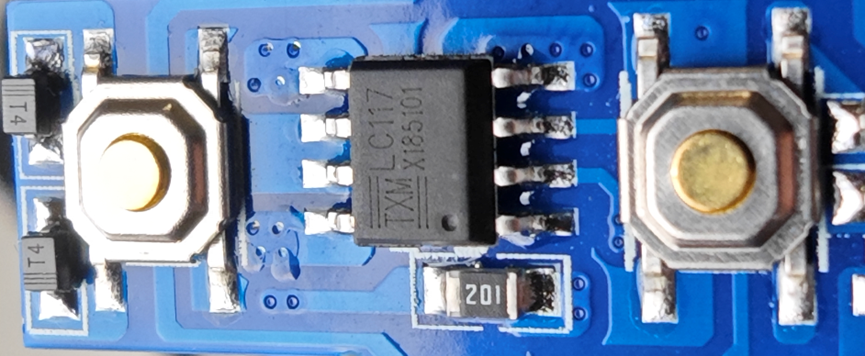

左边的SOP-8封装的器件，丝印是LC117，这肯定是一颗有刷电机驱动芯片，大概查了一下应该是泛海微的，但是去官网没找到对应的型号。

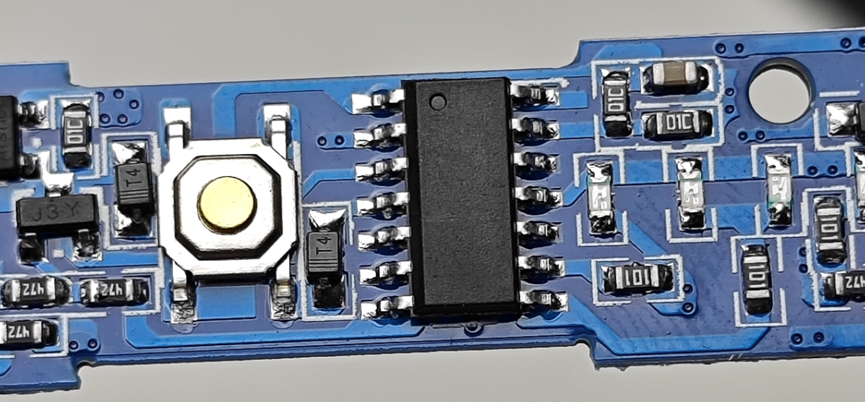

中间的这个SOP-14的器件，肯定是这个板子上的MCU了，但是没有丝印。

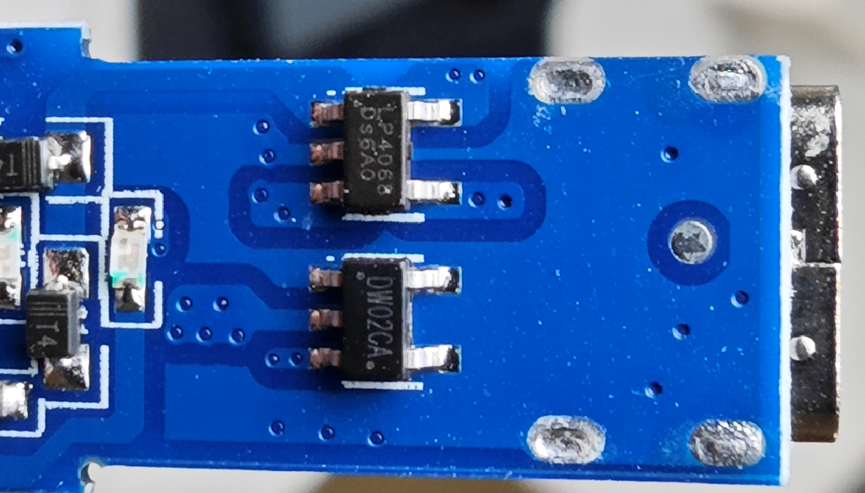

右边这两个SOT23-5的器件，丝印分别是LP4068和DW02CA，前者是锂电池充电管理IC，后者是内置MOSFET的锂电池保护IC。

板子虽然简单，但是该有的都有了。

马达用的是有刷空心杯电机，加了一个减速机构。

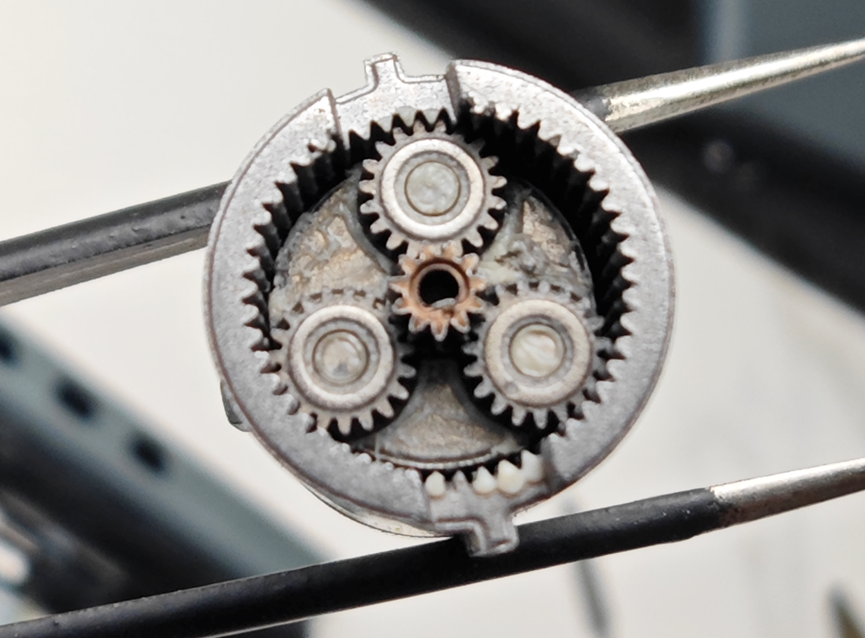

尝试着把减速机构从电机轴上拔下来，看到了行星减速齿轮。齿轮都是金属材质的。

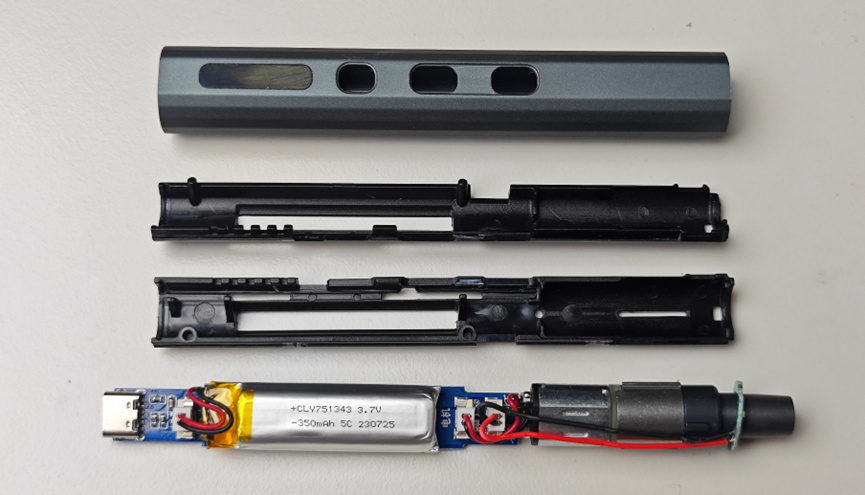

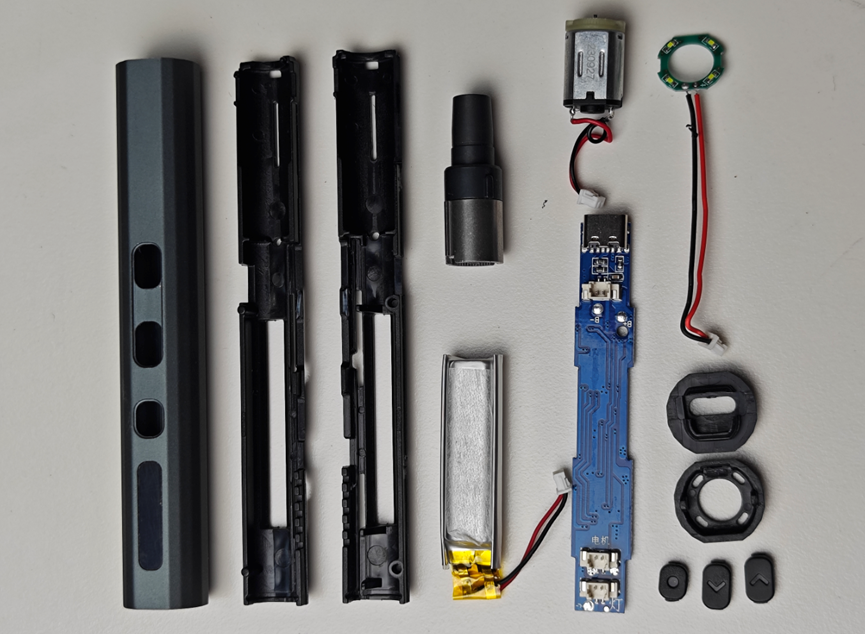

接下来给个全家福。

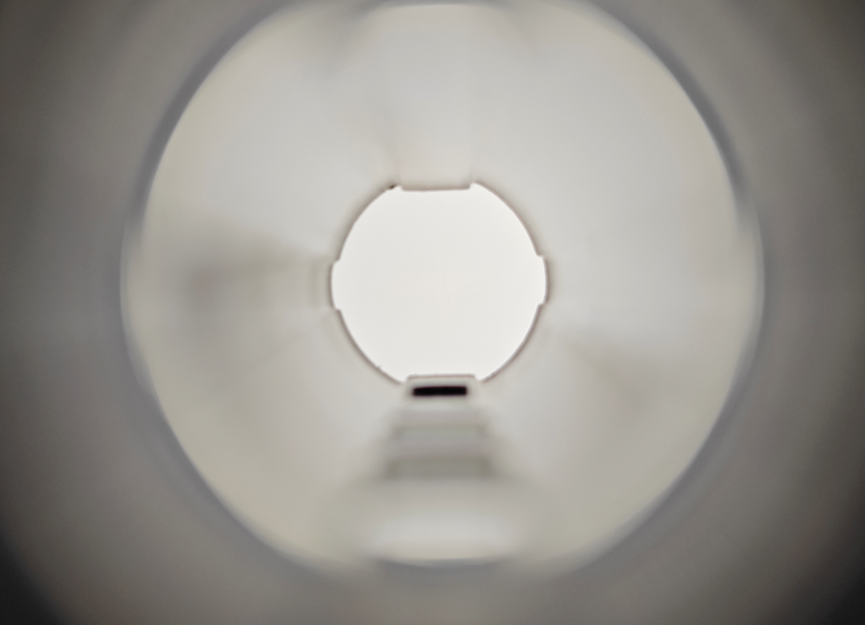

装回去之前看一下这个铝合金外壳，看横截面，也是挤压型材。

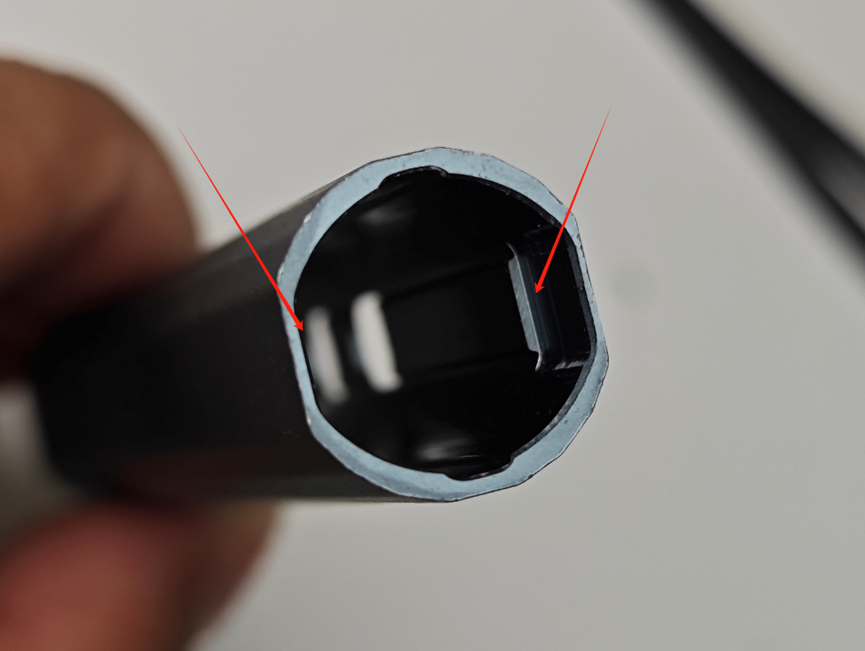

这里有一个细节，要在这一端把两侧的凸台cnc掉一段。

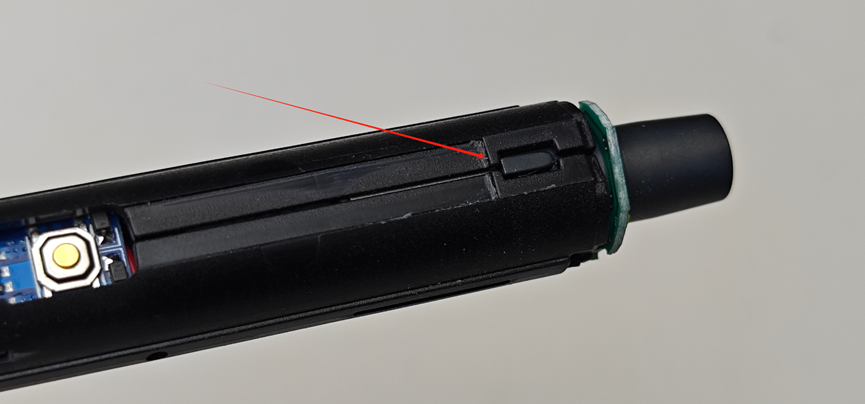

这样，内部结构件插进去之后，就会顶在这个位置，从而保证用力拆装螺丝时内部件不会从筒体里滑出去。

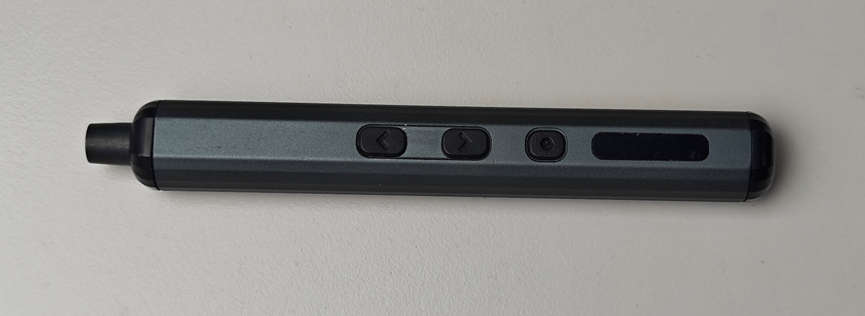

这东西装配非常简单，不到一分钟就装好了。可以看到拆的时候把按键旁边的氧化层有一点磕碰掉了。
