点灯~可以说是每一个入行的朋友第一个要学的东西，流水灯，呼吸灯，律动灯各种各样的点灯折磨着新手。

控制灯的亮灭通常用两种方式，一种是利用DAC输出可调的电压，另一种则是利用PWM波调节方波的占空比来实现灯的亮暗，本期我们就使用STM32来实现输出PWM波使LED灯的亮度发生变换。

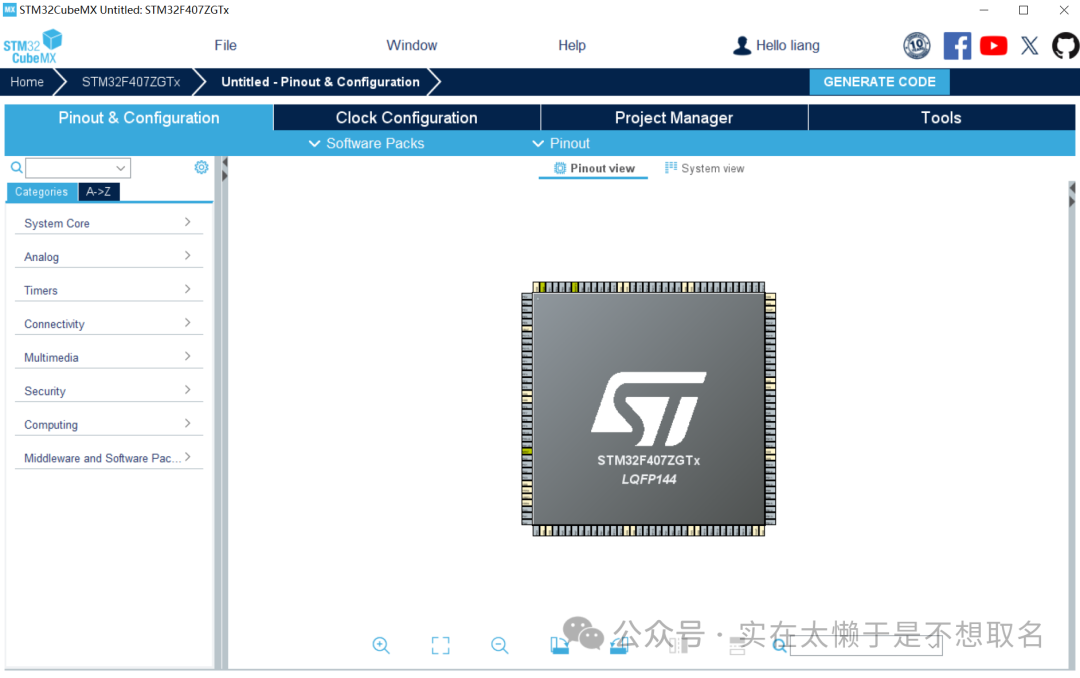

打开CubeMX，创建新的工程，选择我们的板子芯片型号。

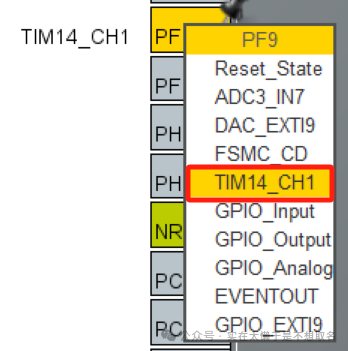

将连接LED的IO设置为PWM模式，如果没有PWM模式，我们也可以通过定时器来模拟PWM模式。

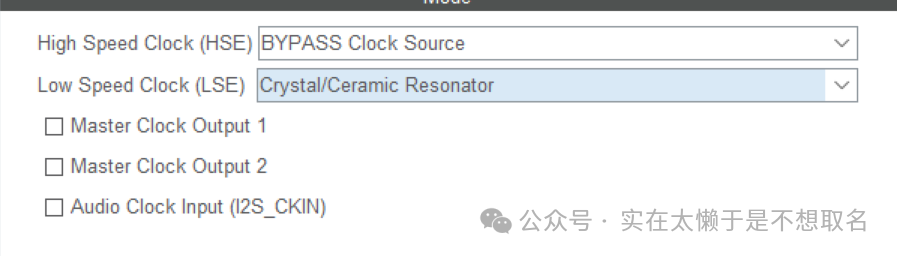

配置好高速时钟和低速时钟（根据自己的板子来配置）

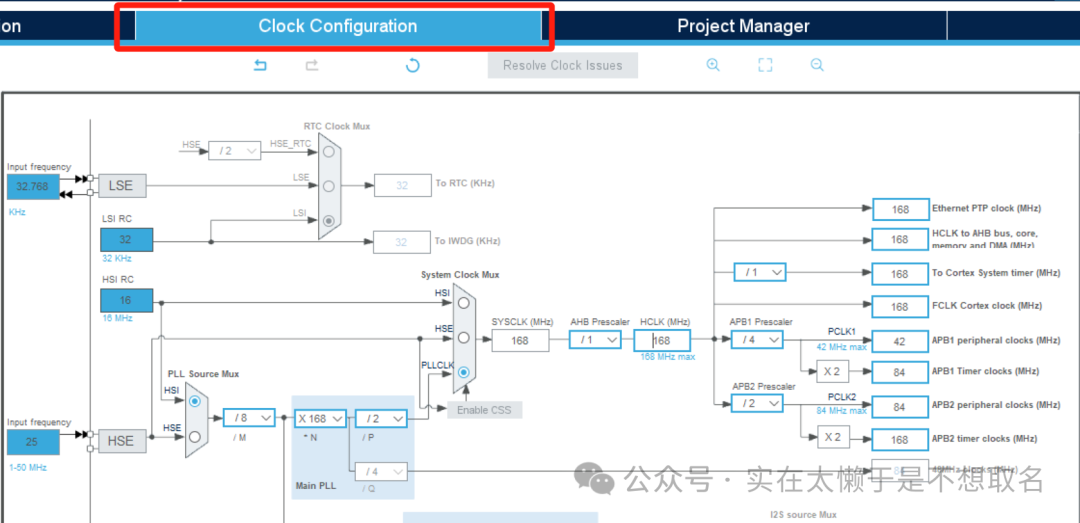

配置好时钟树。

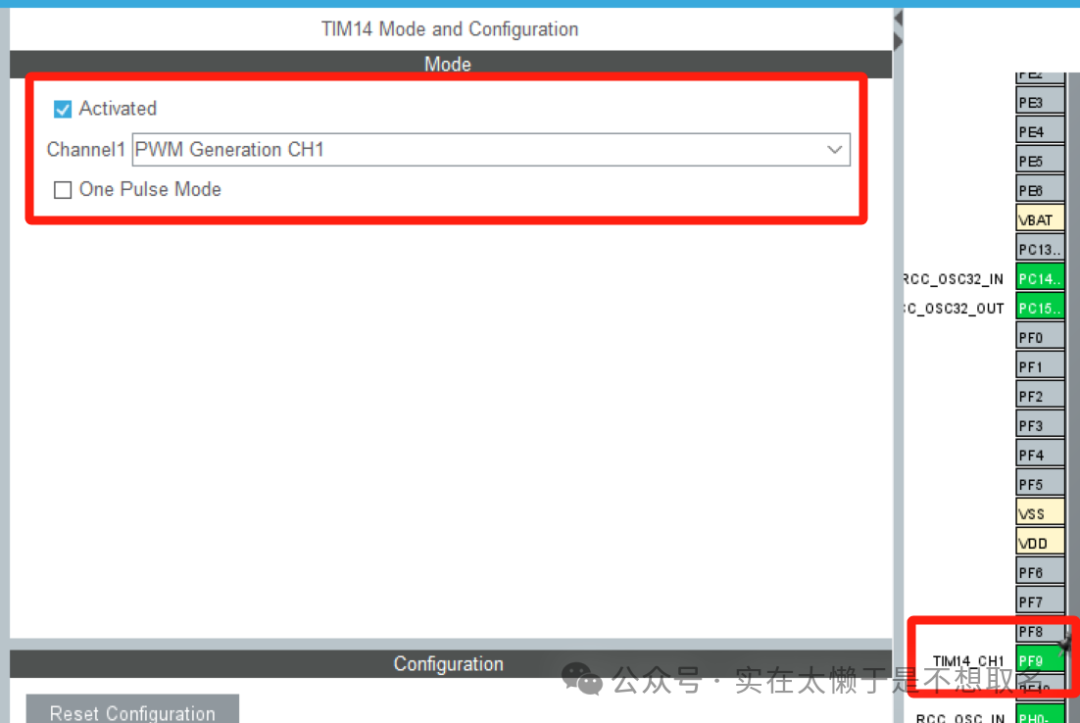

定时器打开PWM模式

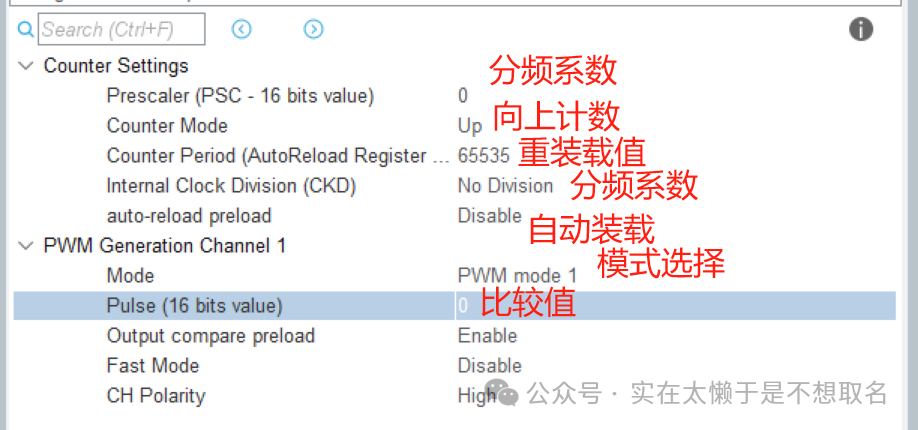

配置相关参数，时钟频率/（分频系数+1）就是定时器的一秒计数，到达重装载值的时候就会触发定时器中断，当我们选择模式一的时候，当计数值高于比较值是有效电平，有效电平由CH决定。

因此当我们希望输出1KHZ的方波的时候，就可以设置分频系数为167，计数值为1000，设置为500，即为占空比50%。

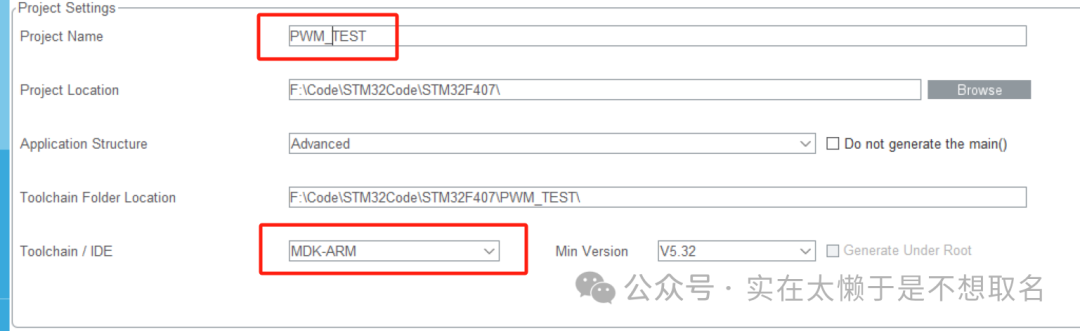

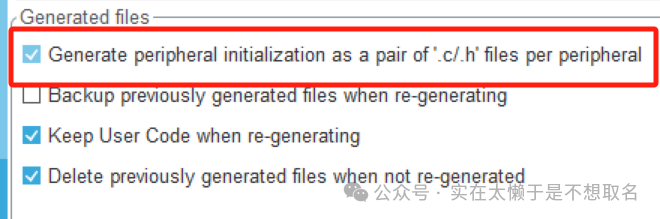

接着设置工程的基本信息，使用MDK编程。

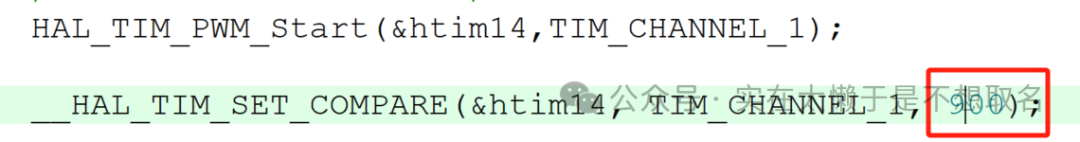

接着在主程序中写上启动PWM的函数。
