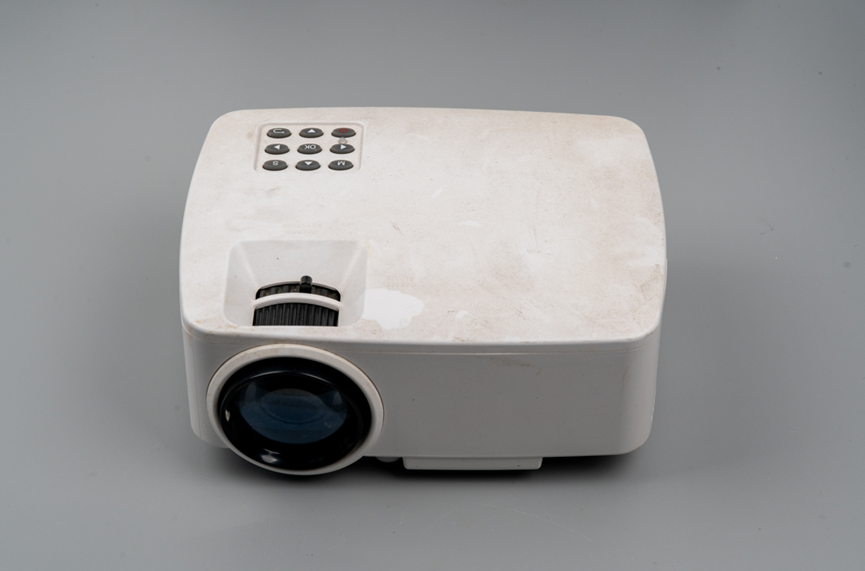

朋友寄来一个投影仪，据说两百多买的，让我拆解看看。

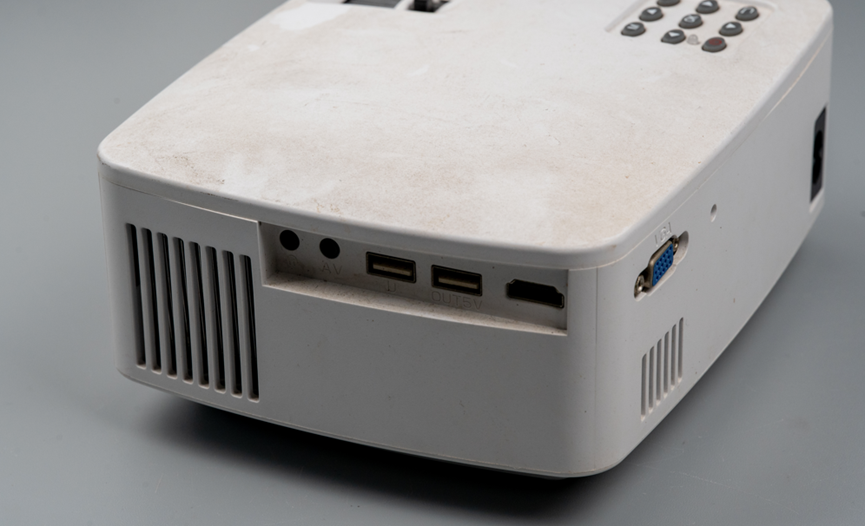

看接口还挺丰富，带了一个HDMI和一个VGA接口，以及两个USB口。还有一个模拟视频输入口和一个音频接口。

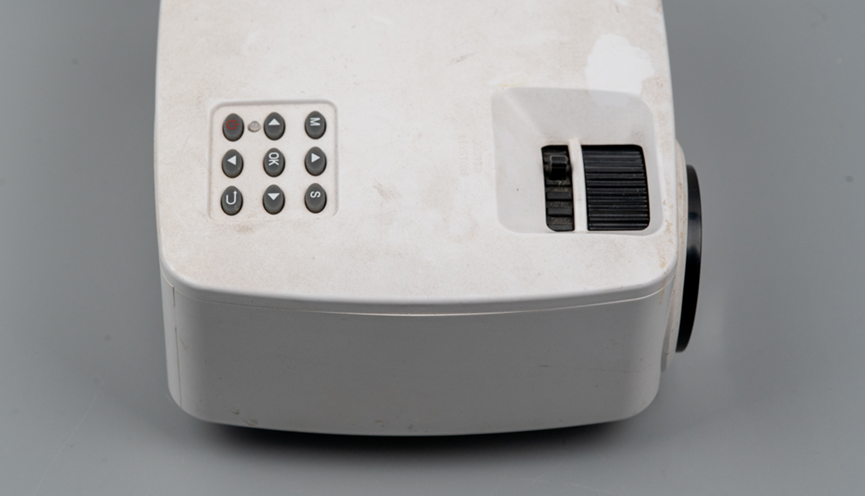

和之前拆解的明基投影仪长得挺像，有一个矩阵按键和可调节的镜头组。

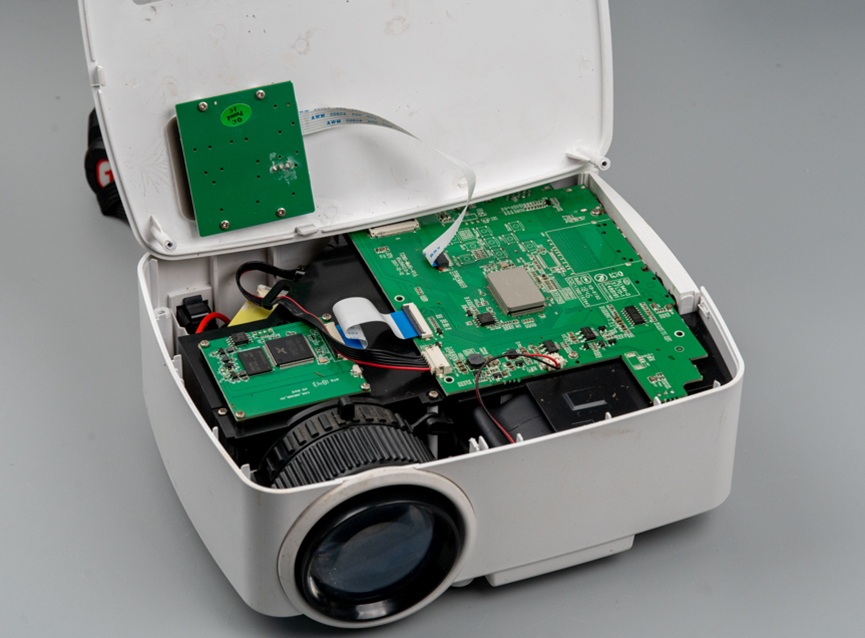

直接开盖。矩阵按键电路板和主板之间通过FPC排线连接。

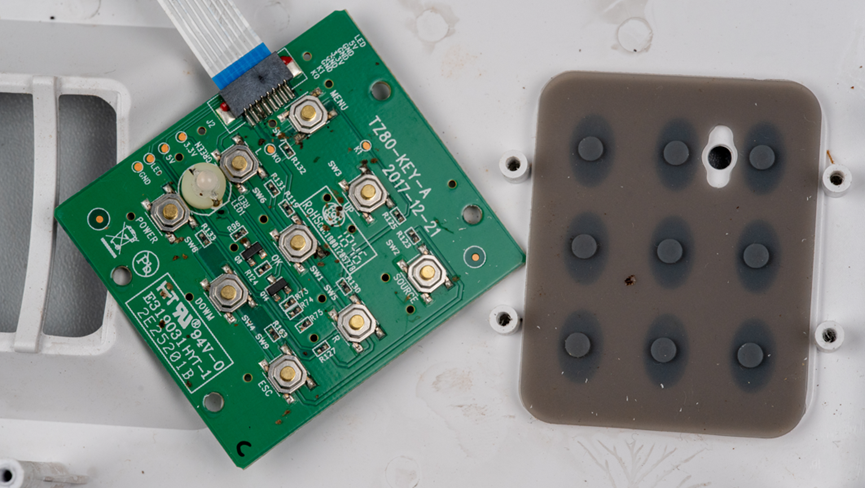

这是矩阵按键板。

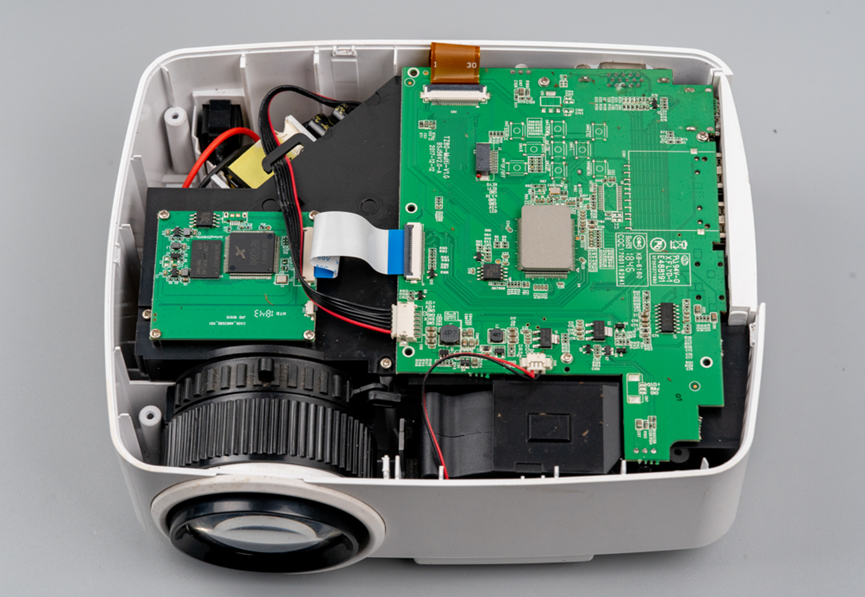

去掉排线之后，可以看到主板和另一个核心板之间也是FPC排线。

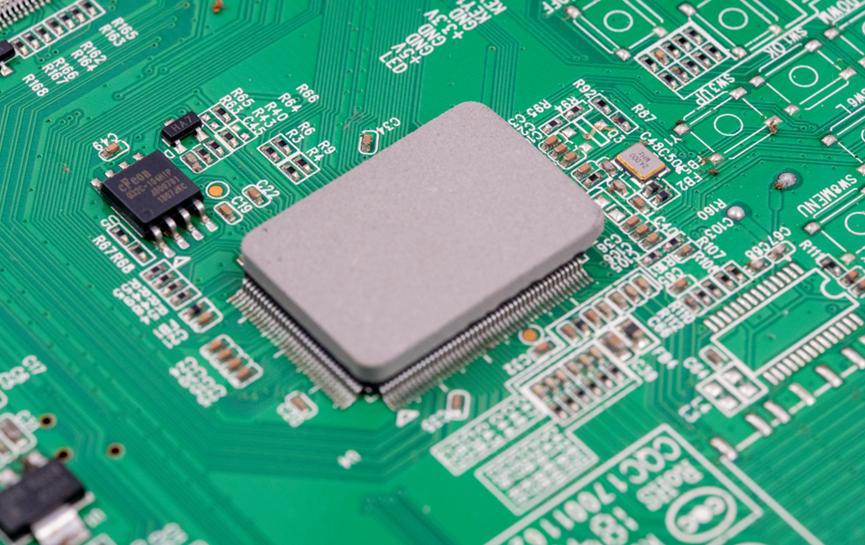

主板上的芯片，加了一个不知道是什么材质的散热片。

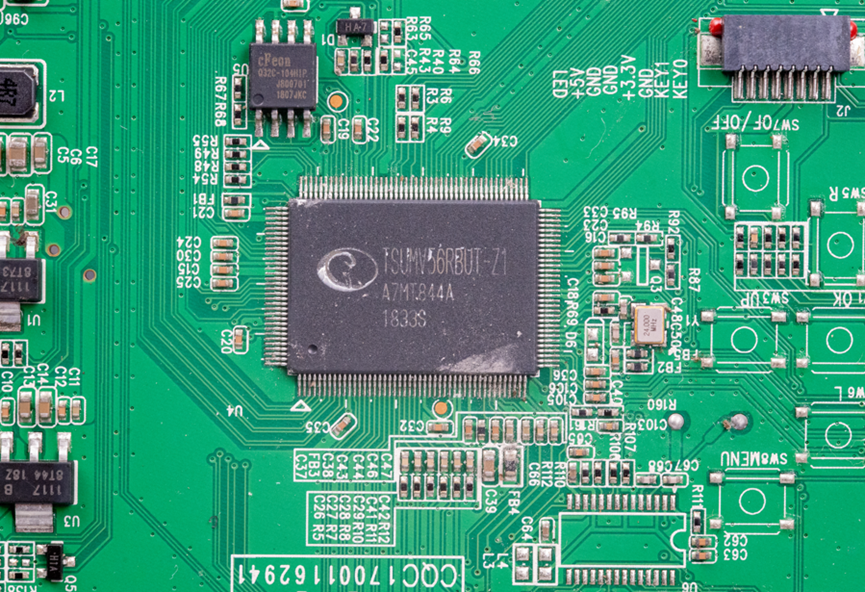

去掉散热片之后看到这个芯片的型号是TSUMV56RBUT-Z1，这是来自晨星半导体的模拟电视芯片。

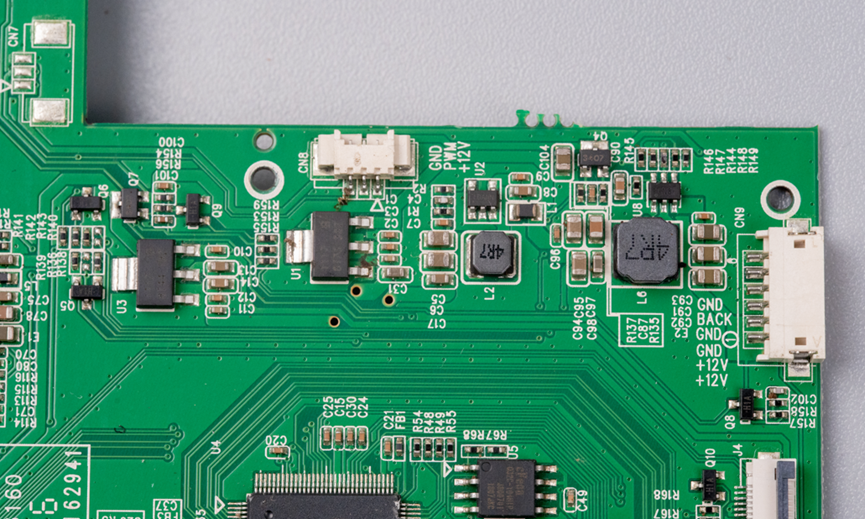

左边的座子是电源输入，然后是一排电源降压DC-DC和LDO。

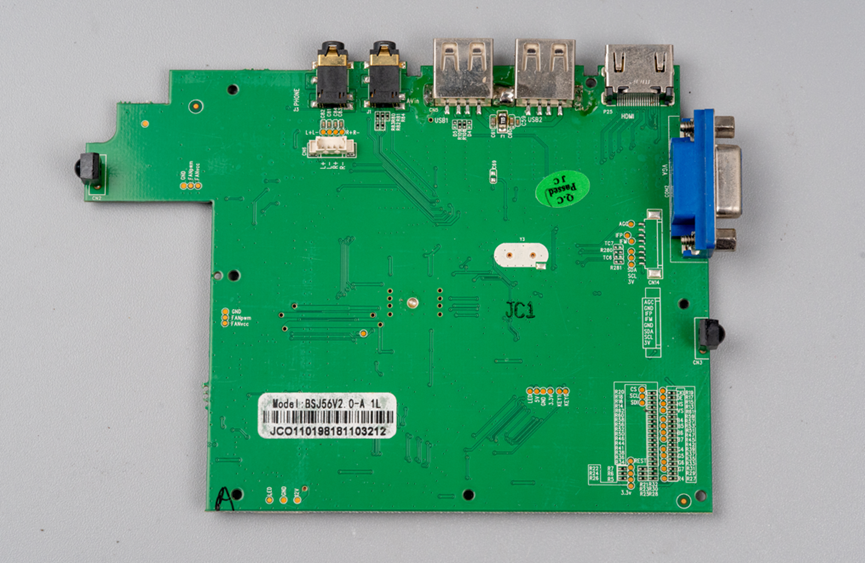

板子背面没有复杂的芯片。

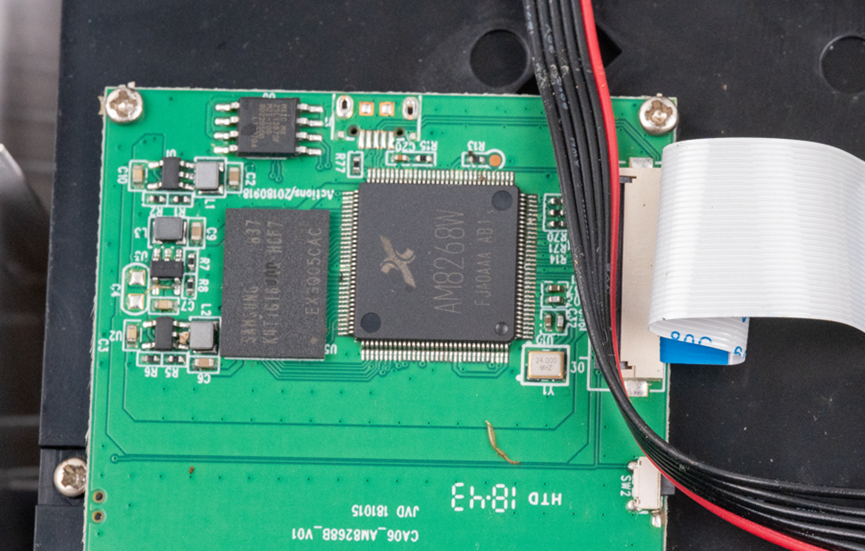

所以实际上这个通过排线连接的板子，上面的主控型号是AM8268W，来自炬力北方微。

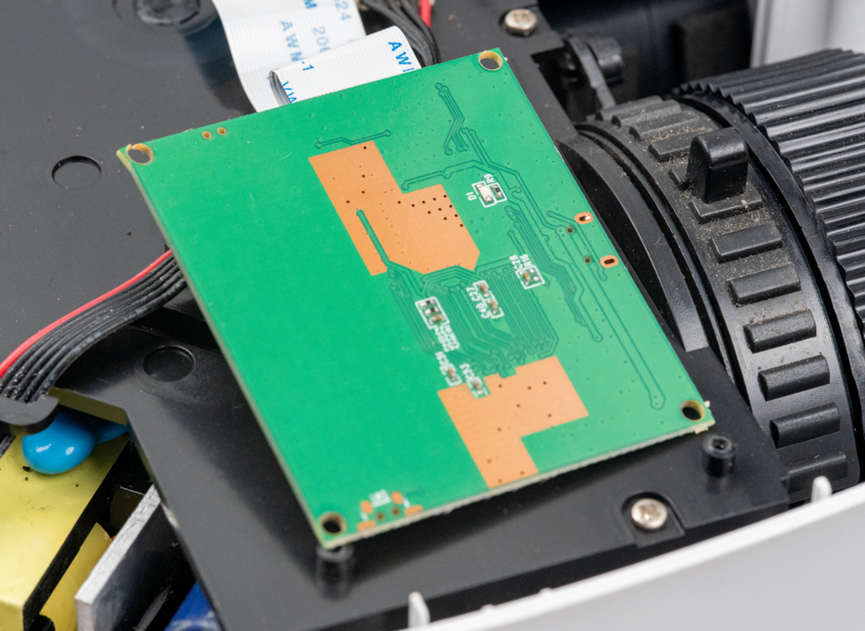

按照以前拆解明基投影仪，我以为这个板子底部是BTB连接器。连接到类似DMD微镜，然而翻起来发现板子底部什么东西都没有。

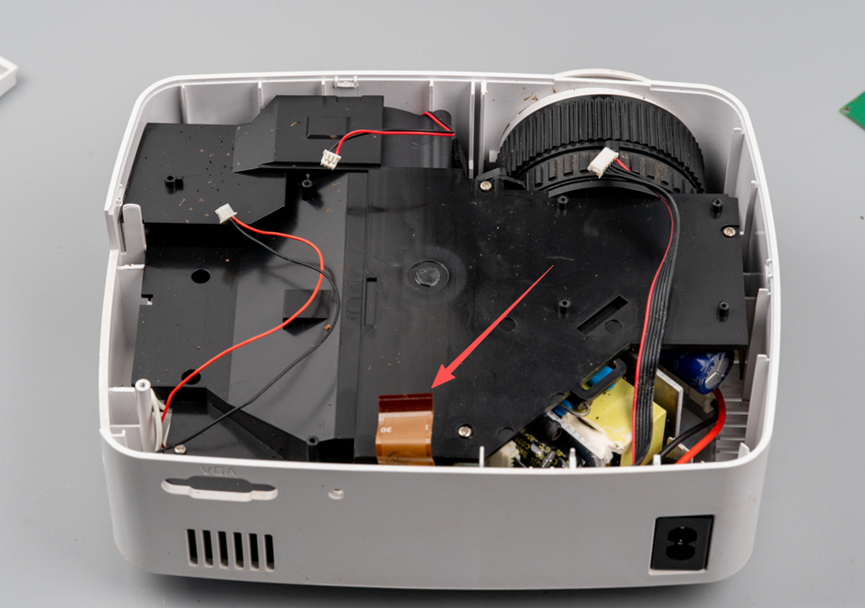

那么图像是怎么投影出来的呢，那可能只能通过这个FPC排线了。

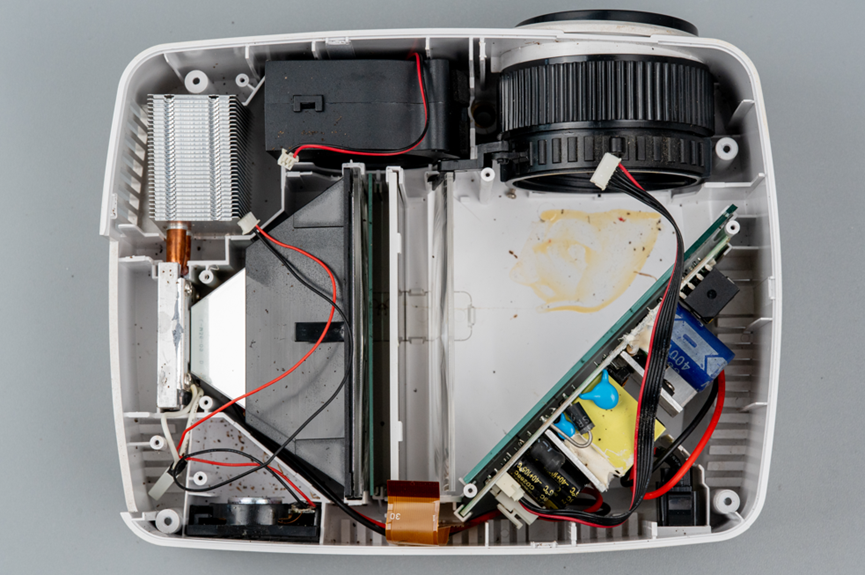

去掉黑色的壳子，可以看到里面东西就比较明确了，这并不是要给DMD投影仪。而是一个LCD投影仪。通过左边的LED光源，把中间的LCD图像通过右下角的斜置镜面折射，然后从镜头发射出去。

这是LCD屏幕。

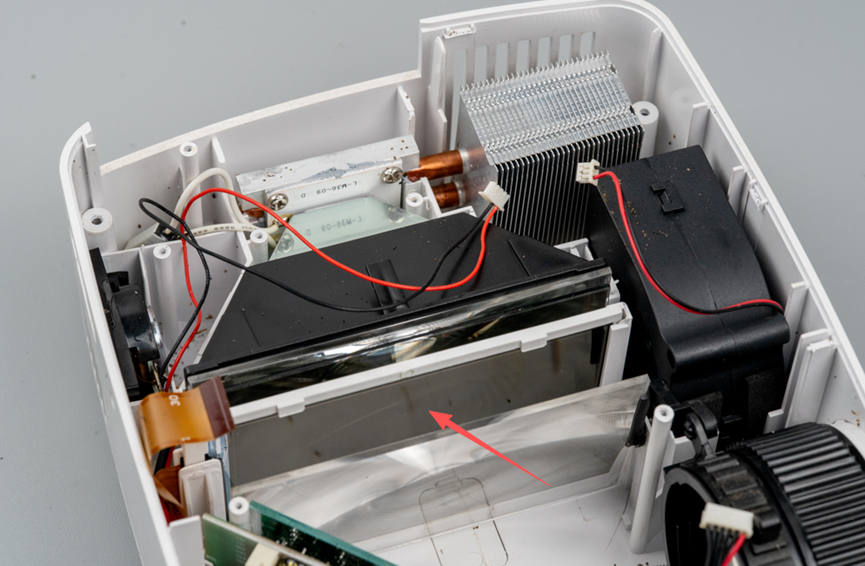

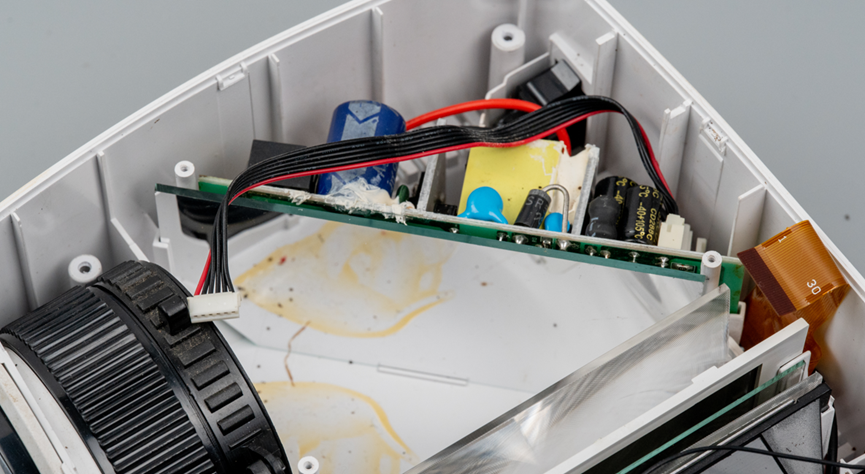

反射镜大约45度安装，镜子后面放置了这个投影仪的电源电路板。

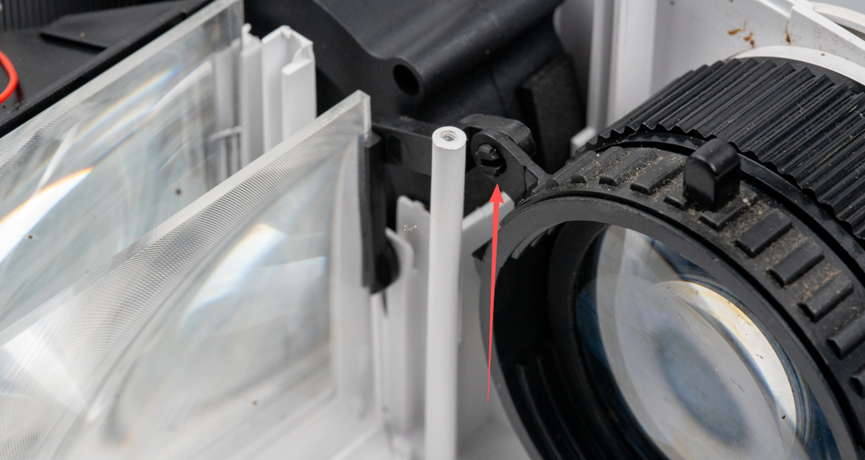

拍这张图的时候去掉了中间的LCD，LCD前面还有一个上面带纹理的面板。旋转镜头外面的可调环的时候，会通过一个连杆带动这个纹理面板，以此来调节画面畸变。

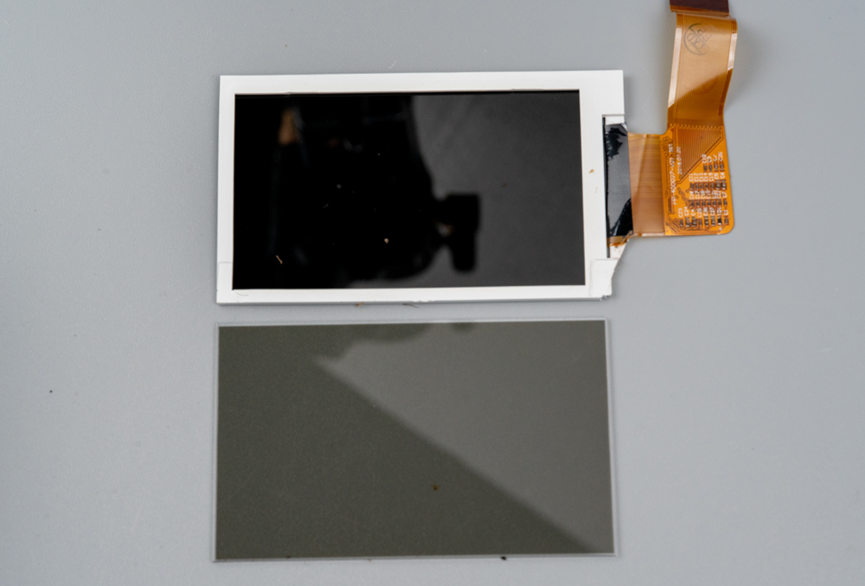

这是拆解下来的LCD屏幕。

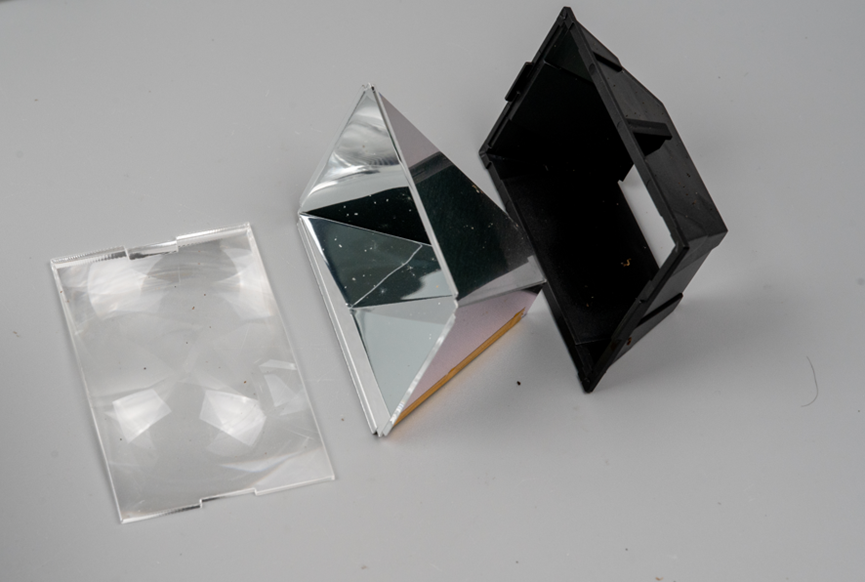

光源前面还有光杯和一个黑色的罩子，以及另一个透明镜片。

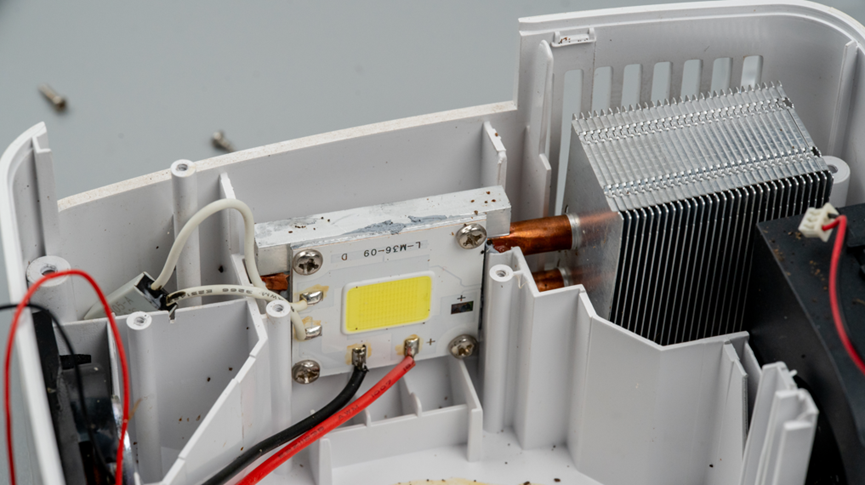

这就是这个投影仪的COB光源，这个光源板是铝基板，直接用螺丝固定在一个铝合金热沉上，然后天容国铜管把热量到铝合金散热翅片上，通过风扇吹动空气对流来加速散热。这种投影仪损坏，大概率是这个COB光源坏掉了，但是这种投影仪也没啥维修价值了，所以我直接选择放弃。

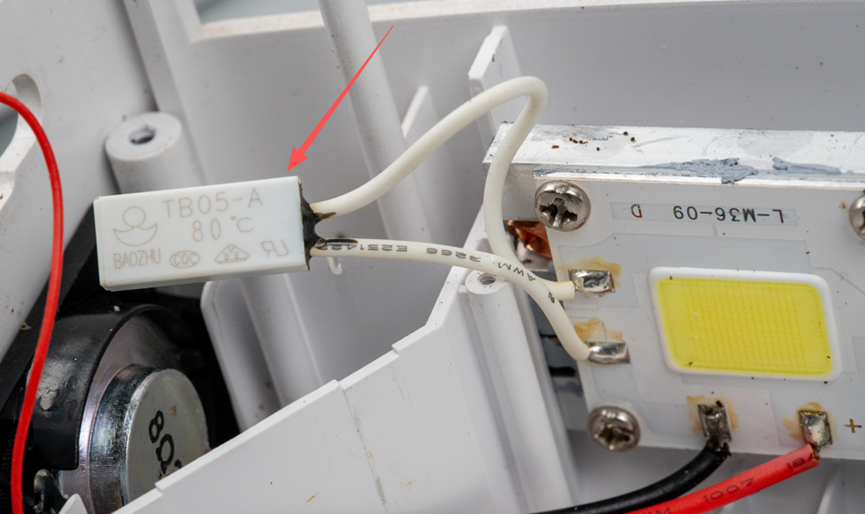

其实这个光源上还串联了一个常闭式温度开关，这个开关当温度超过80℃就会断开，从而切断COB光源的供电通路，实现光源过温度保护。

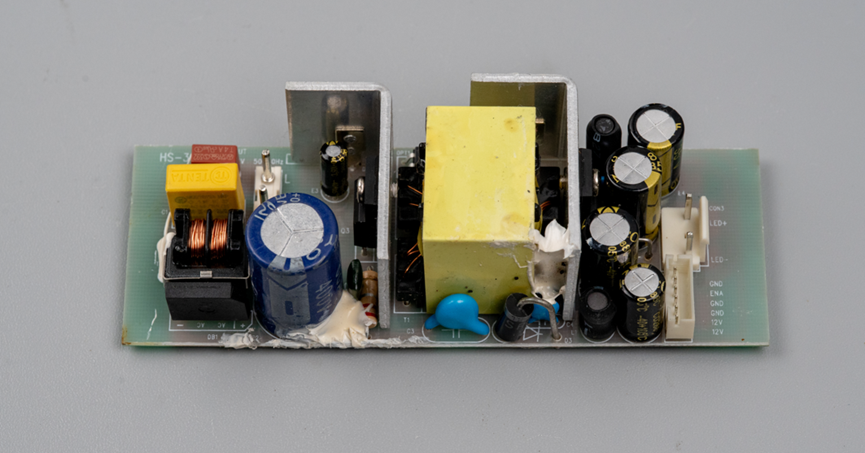

这是电源模块，和其他的消费电子一样，用的也是单面板。

这个电源的输入采用了68uF400V的电解电容。

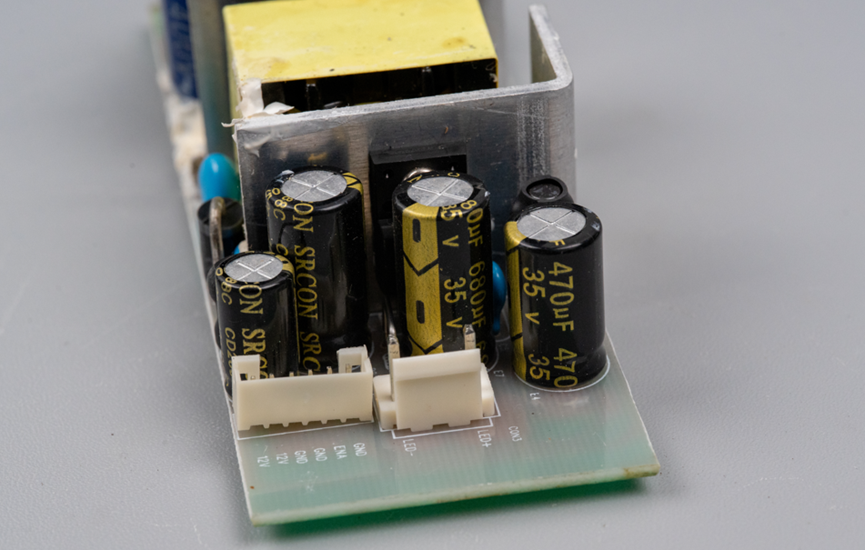

输出采用了几颗35V容值各异的电容。

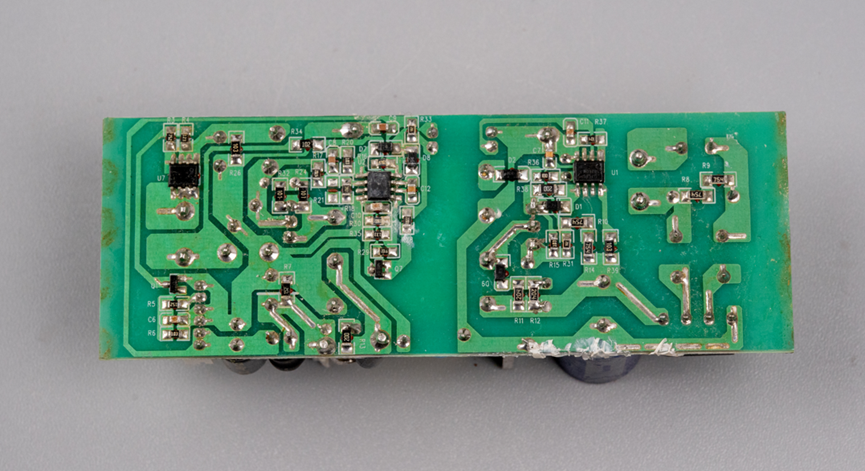

电源板背面。

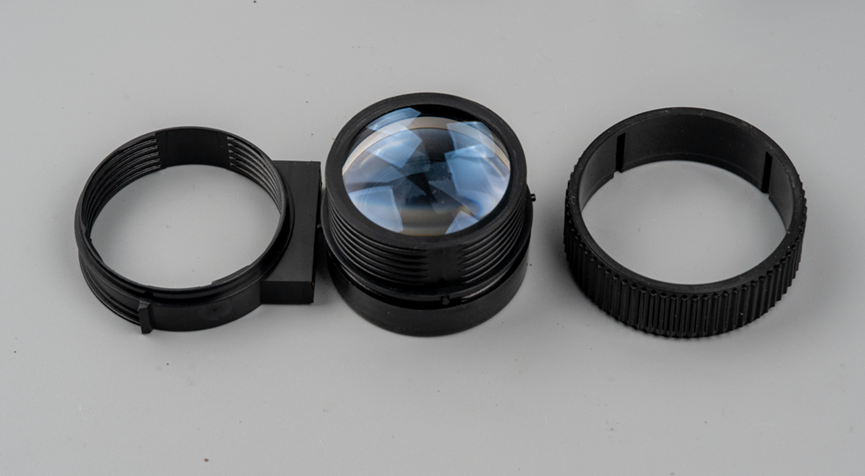

这是镜头模组上的一些配件。

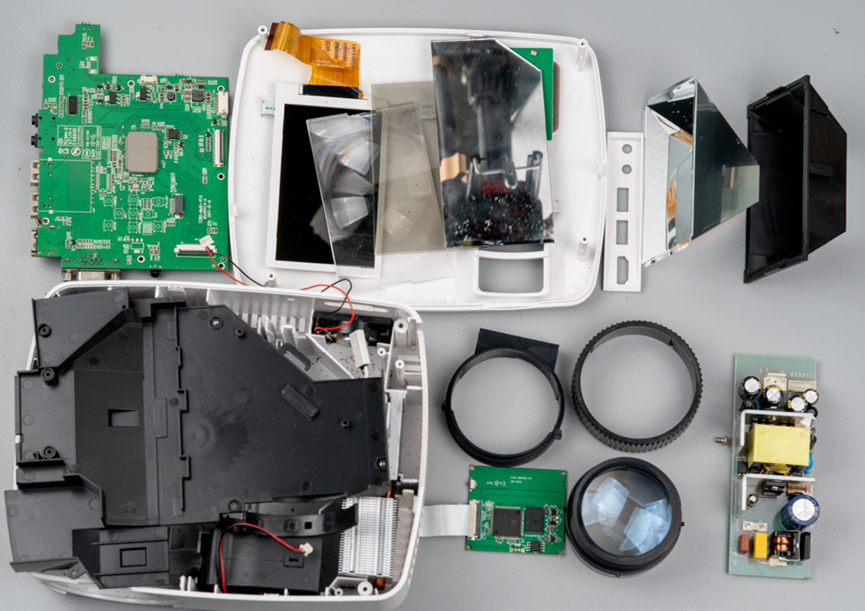

以上是整个投影仪的所有配件，比较简单，损坏原因比较明确，维修价值也比较低。
