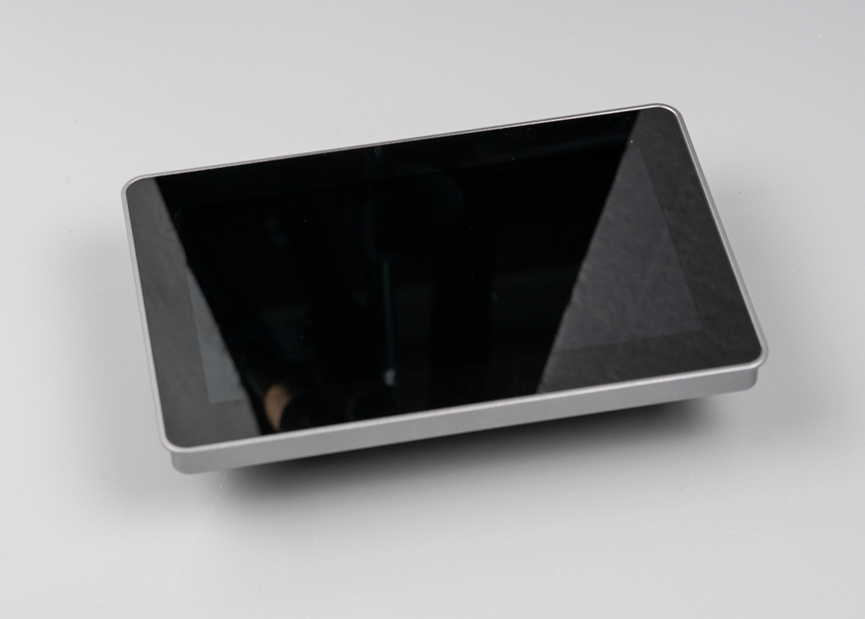

今天拆解一个工业平板电脑。它采用了7寸TFTLCD屏，支持多点式电容触摸。采用了博通4 核 Arm Cortex-A72 (ARM v8) 64 位 1.8GHz SoC，高达8GB的 LPDDR4 RAM，支持32GB 或 64GB 的 SD 卡。看着怎么那么像树莓派呢？

整个屏幕边框采用了比较厚实的铝合金CNC一体成型，工业灰的表面处理，看着很沉稳。后盖采用了钣金工艺。

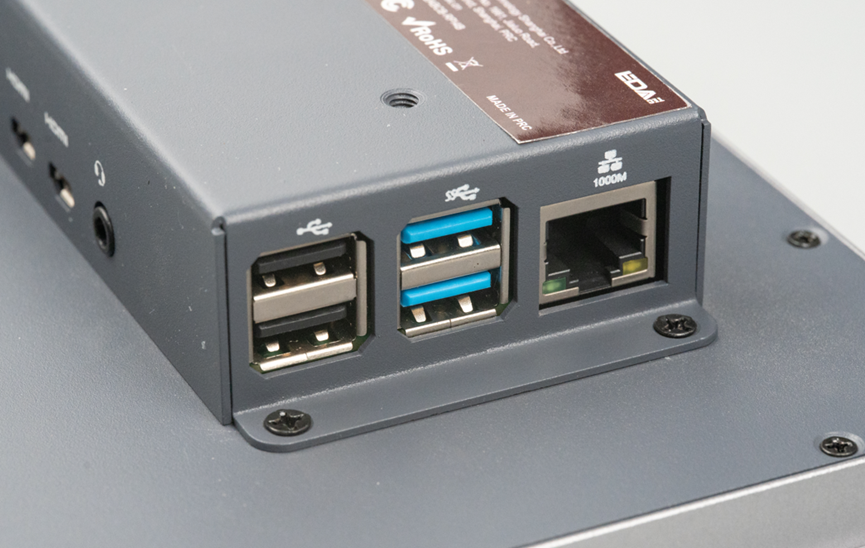

尾壳突起的这个盖子，一侧是两个USB2.0口+两个USB3.0口，另外还有一个千兆以太网接口。

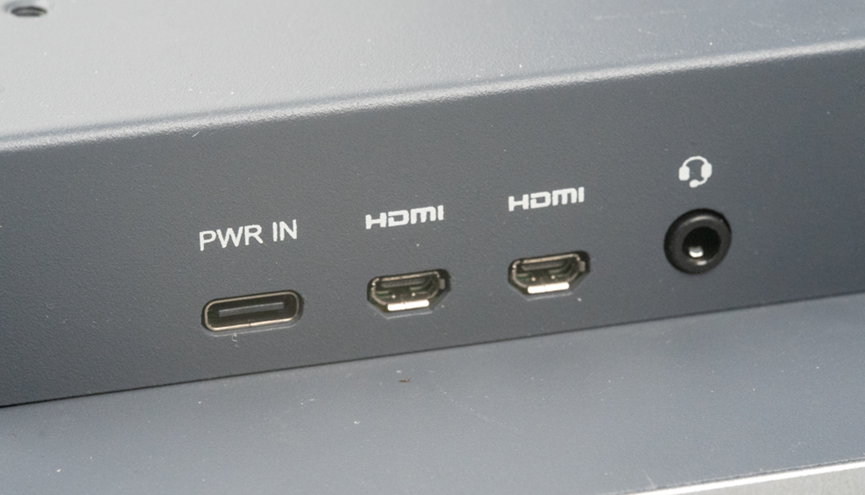

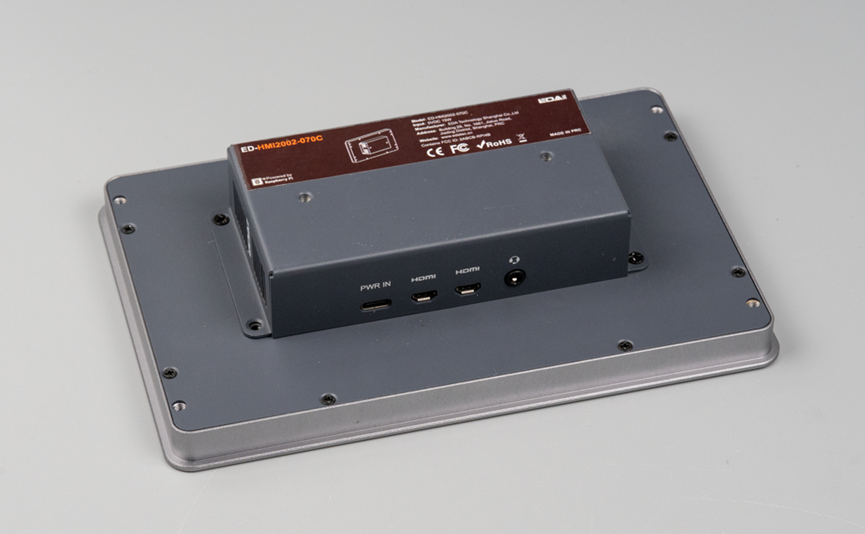

下侧面是供电输入的Type-C口。还有两个HDMI输出口，支持输出2路4K60P视频，这里采用的是Micro HDMI连接器。最右边还有一个音频输出接口。看着两侧的接口排布方式，莫不是里面直接采用了树莓派开发板？

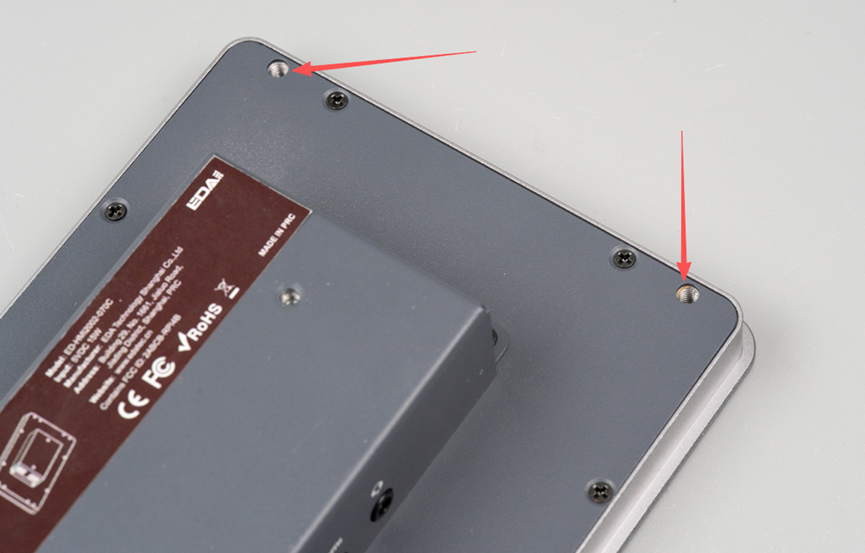

它的四个角提供了四个螺丝孔位供安装。

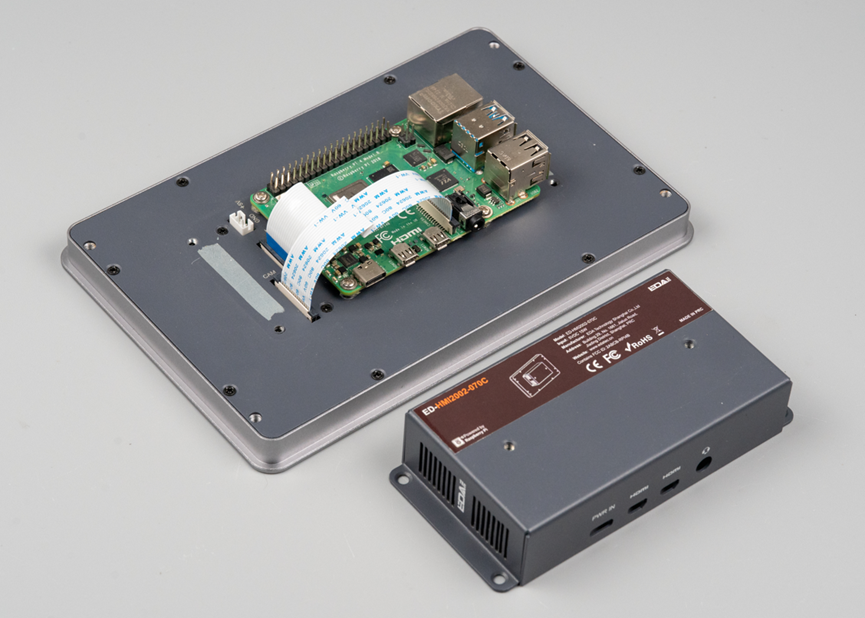

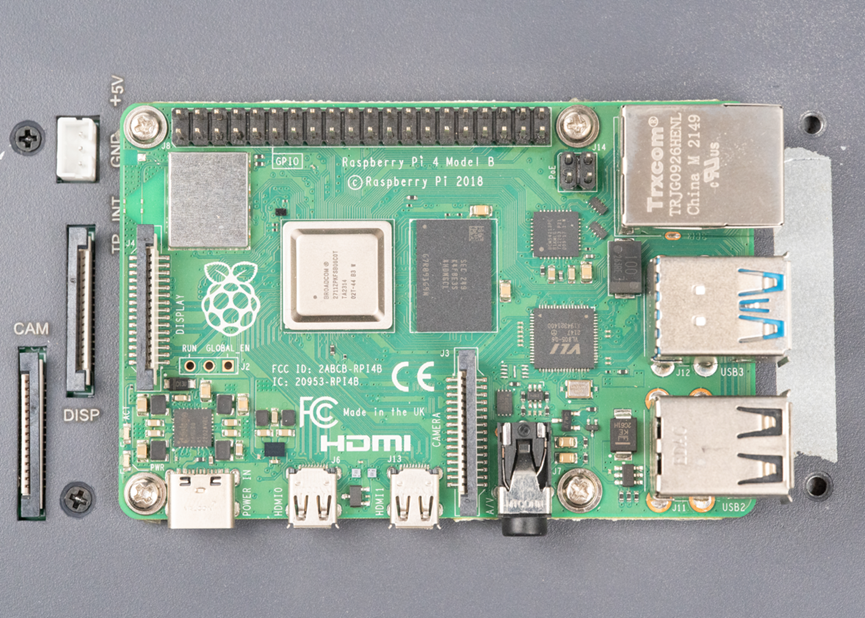

拆下这个后盖，果然是直接用了一个树莓派的板子啊。

看详细型号，是树莓派4B。这个板子当年有一段时间已经成理财产品了，现在价格回落到300左右了。

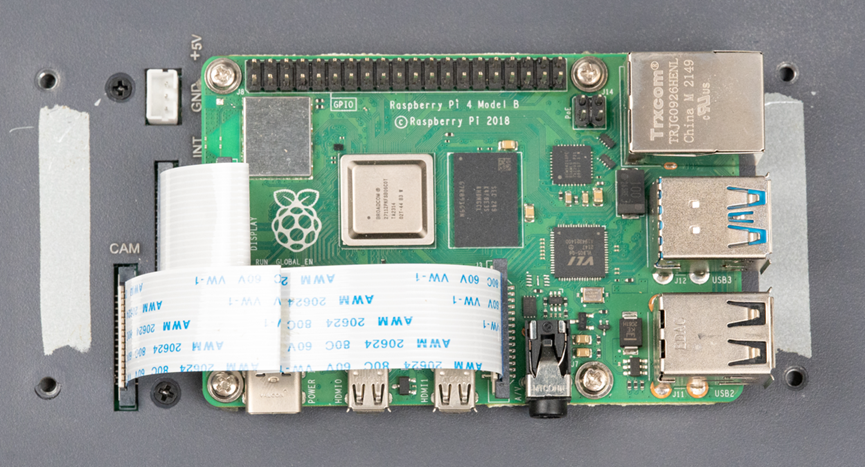

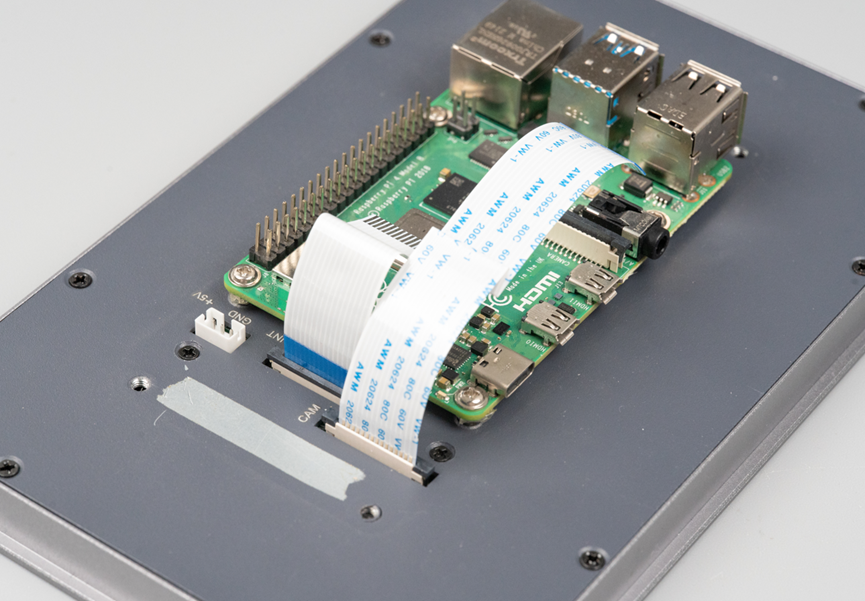

树莓派到屏幕内部，是通过两个FPC排线连接进去的。

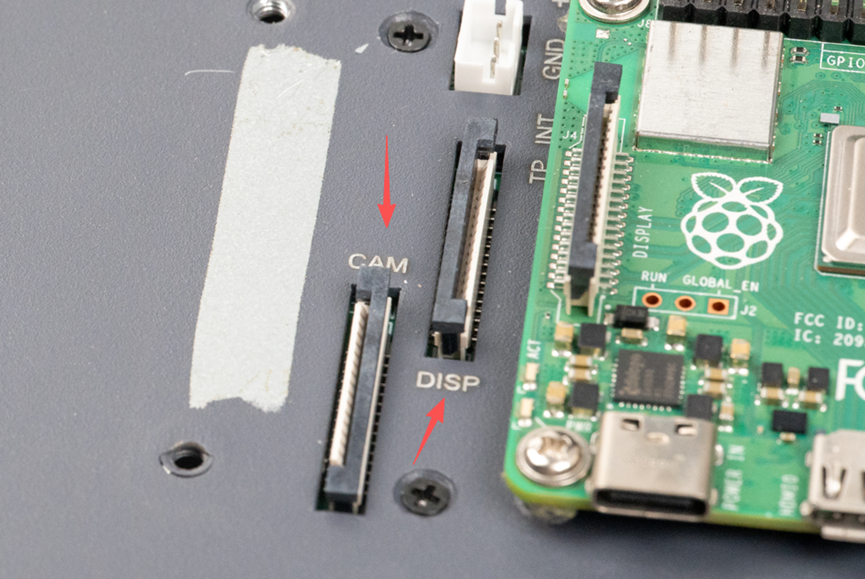

这两个连接器一个是摄像头、一个是显示。

打算把这个树莓派4B拆下来看看。

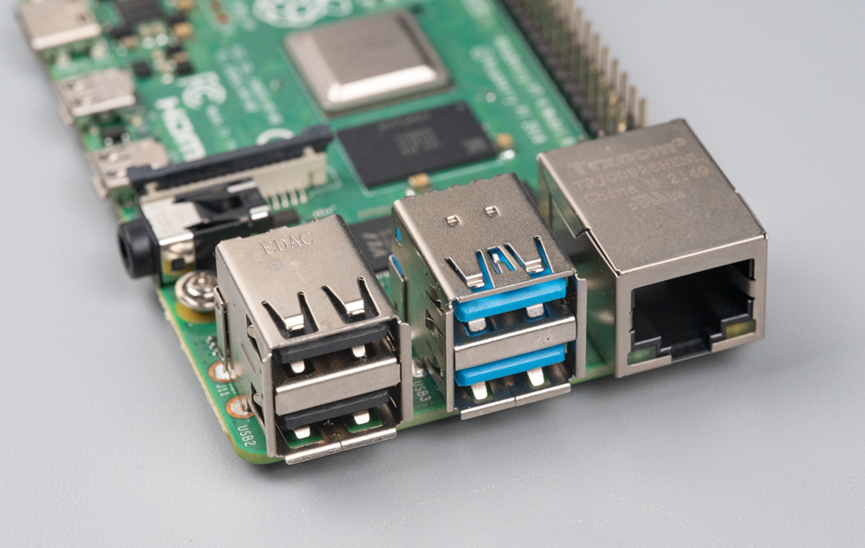

这就是我们拆解之前看到的USB口和以太网口。

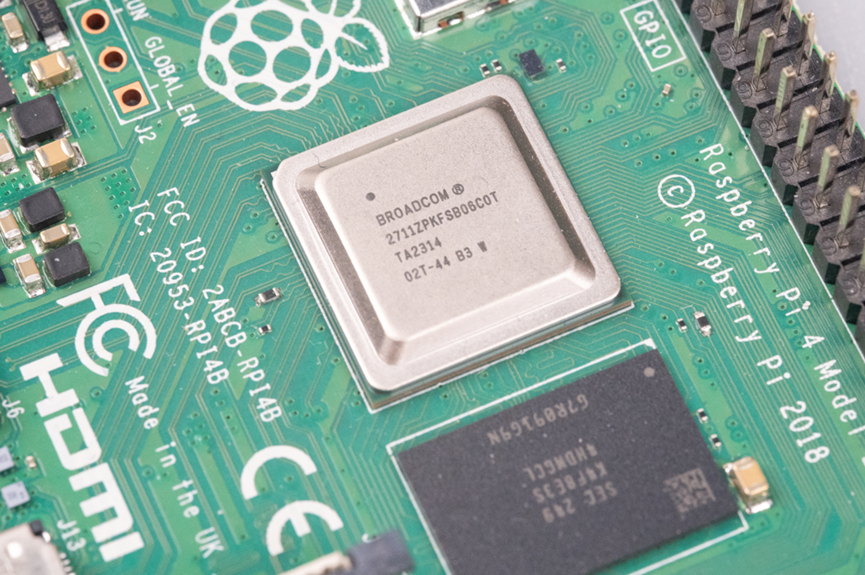

主控是博通BCM2711，前面说了，这是一个四核A72的SoC。

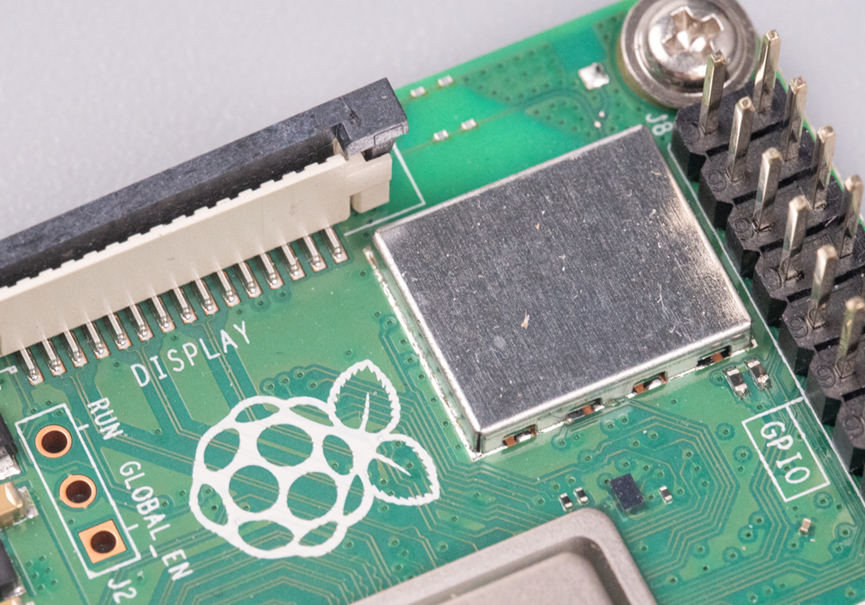

树莓派的Logo一如既往的熟悉。右上角还有一个无线模块。

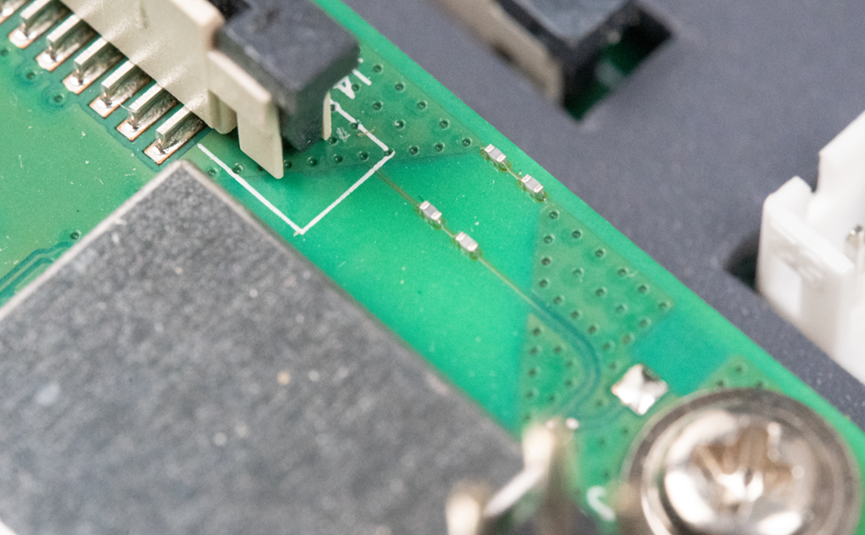

无线模块的天线布局布线细节。

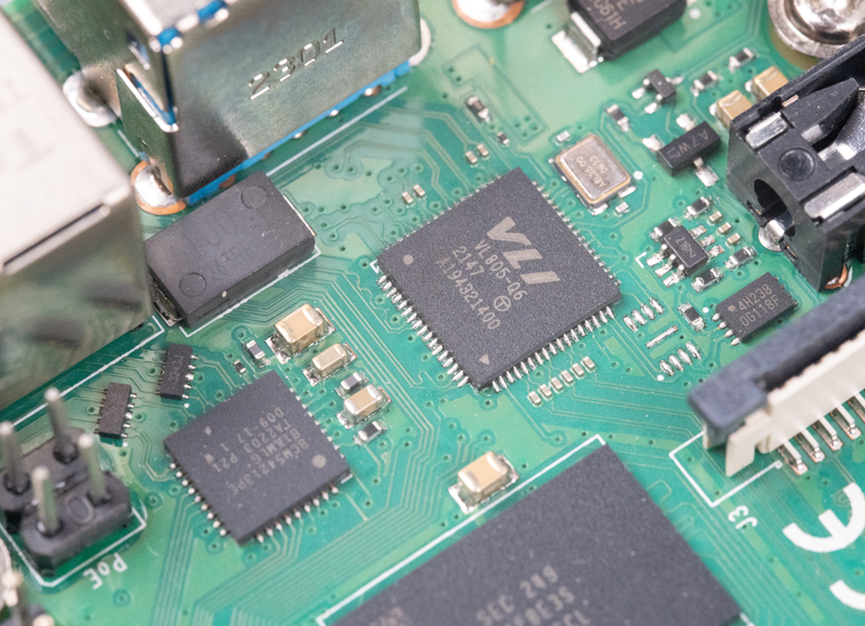

USB口扩展采用了一颗VL805-Q6。

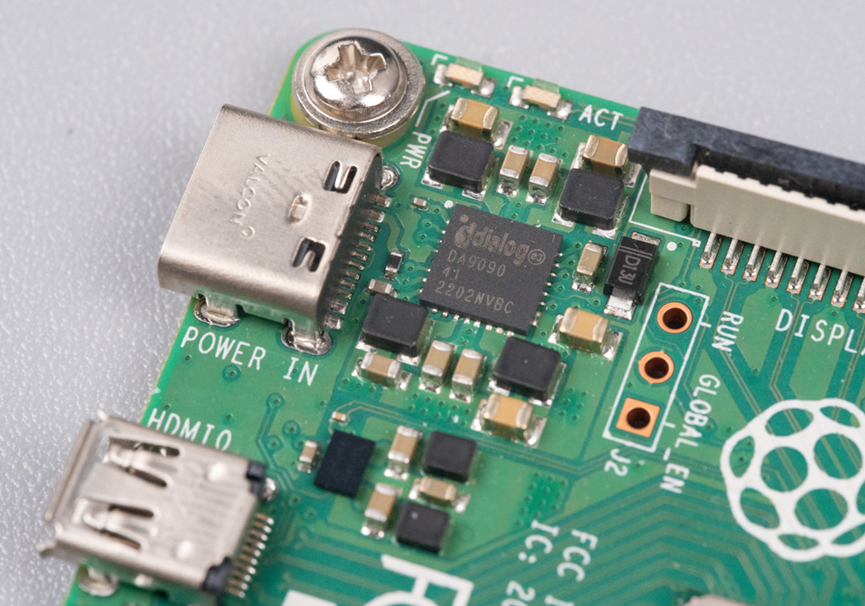

Type-C供电输入口旁边是电源管理芯片。采用了Dialog的DA9090。看起来有思路DC-DC输出。

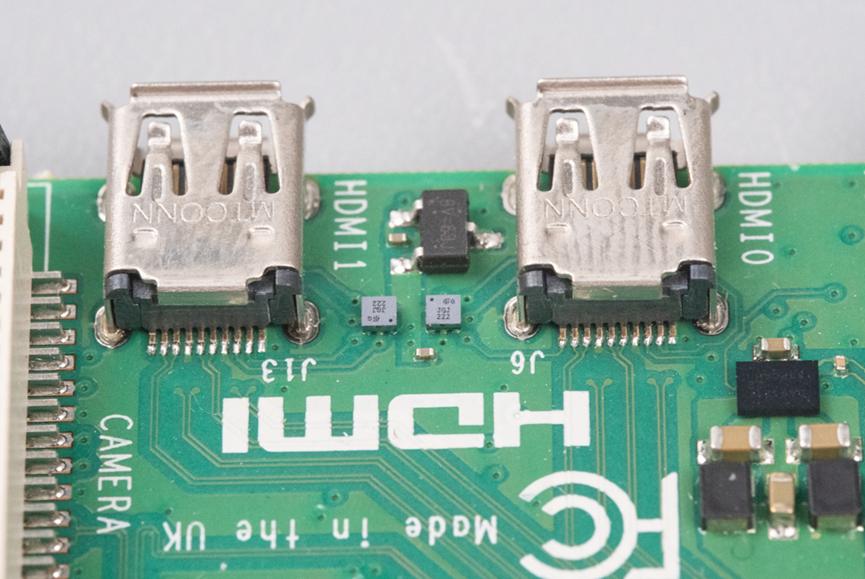

两个Micro HDMI连接器。

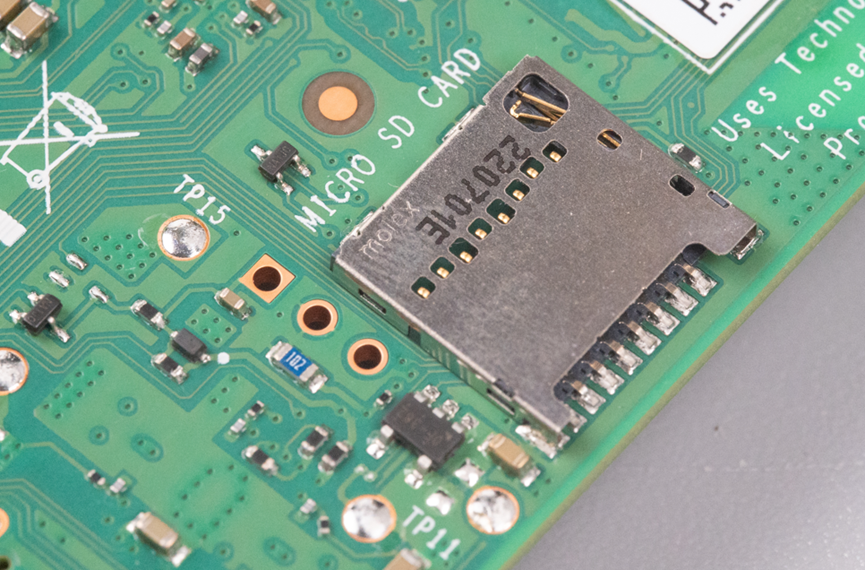

板子背面的SD卡插槽。

这是SoC背面的去耦电容。

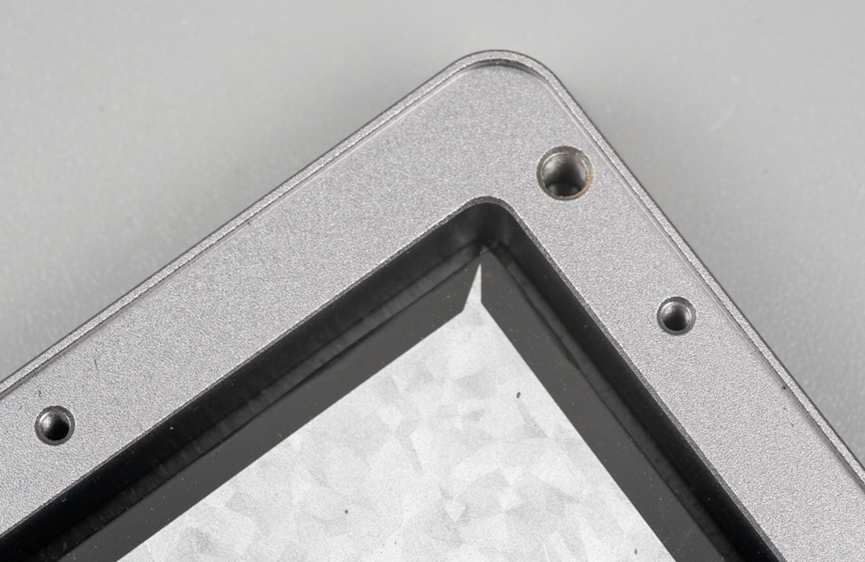

这是边框厚度的特写。屏幕装上之后内部接缝处还有做打胶处理。

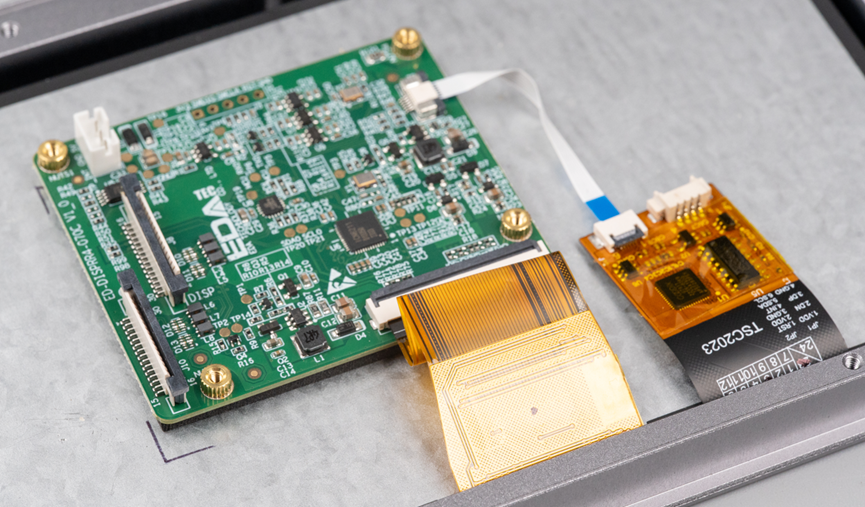

从这个板子上引出了LCD排线和触摸排线。

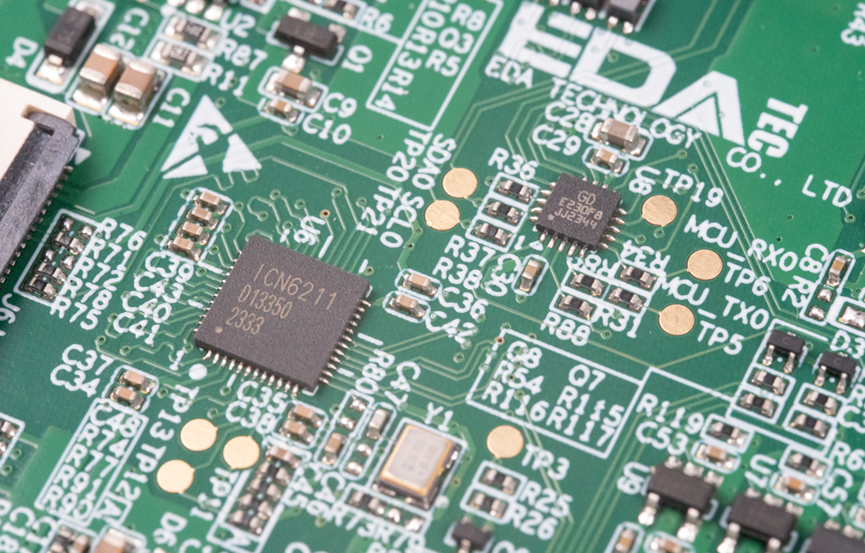

板子上看到一个GD32E230F8芯片，封装很小，QFN-20。

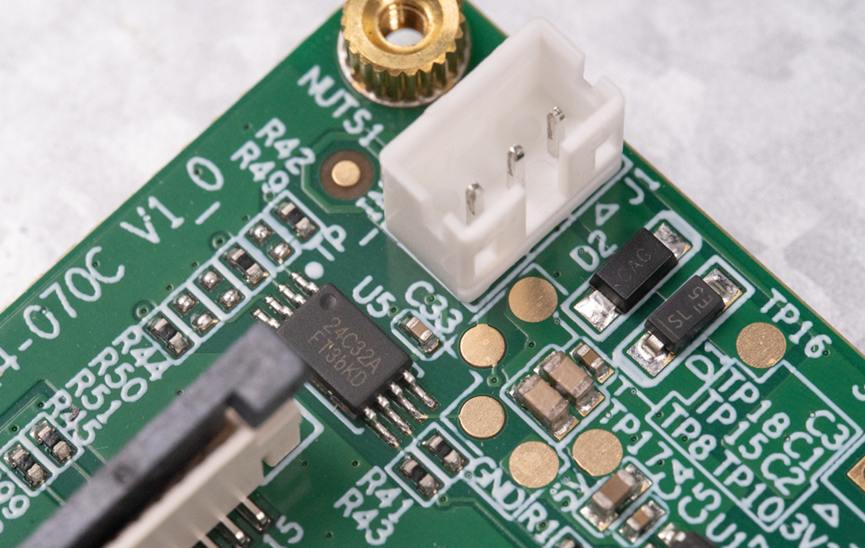

还有一颗EEPROM，型号是24C32A。板子四角焊接了四个滚花铜螺母。

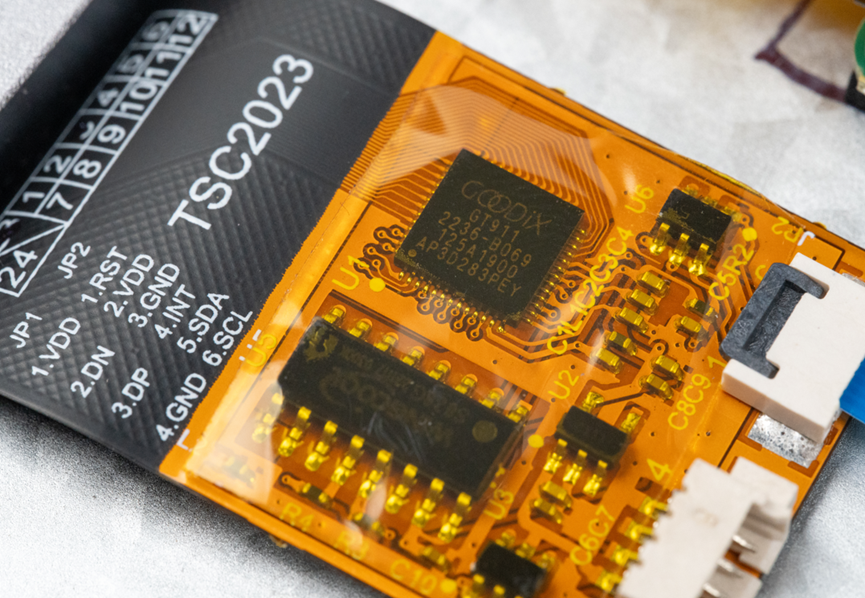

触摸芯片型号是GT911。

这款工业平板采用铝合金CNC外壳，内置树莓派4B核心板（博通BCM2711四核处理器），配备7寸电容触摸屏，接口丰富（USB、千兆网、双HDMI输出等）。拆解可见树莓派原板与独立驱动板通过FPC连接，结构兼顾散热与防护，实为工业封装的树莓派方案。
