XL2417U芯片是一款低功耗、高性能和高度集成的SoC，带有2.4G收发器。它集成了高性能2.4GHz射频收发器、丰富的基带功能、32位MCU和各种外围IO。它支持128KB的flash和48KB的RAM，以实现可编程协议和配置文件，支持定制应用程序。

射频性能

1. 频段与速率

工作频段：2.4GHz ISM（全球通用）。

支持速率：2Mbps / 1Mbps / 250kbps / 125kbps，兼顾高速与长距。

2. 接收灵敏度（关键性能）

‑99dBm @ 250kbps（远距离模式）。

‑96dBm @ 1Mbps（平衡模式）。

‑93dBm @ 2Mbps（高速模式）。

RSSI 精度：±1dB，链路质量判断精准。

3. 发射功率

最大发射功率：+13dBm，通信距离与穿墙能力强。

4. 抗干扰与防护

ESD：>4kV；EFT：>4kV；Class‑A 抗扰度。

内置射频滤波与基带处理，适合工业 / 消费复杂环境。

32 位 MCU 与存储

内核：32 位 ARM 架构 MCU，最高主频 64MHz。

Flash：128KB（支持程序存储、OTA 升级）。

RAM：48KB RAM + 64KB ROM（部分资料标注 8KB RAM，以 datasheet 为准）。

XIP 支持：支持片外 Flash 原地执行，扩展程序空间。

独立看门狗：提升系统稳定性，适合无人值守设备。

外设接口

1. 数字接口

USB 2.0 Full‑Speed（12Mbps）：可直连 PC / 手机，免额外 USB 芯片。

1 路 UART、1 路 I²C：通用通信。

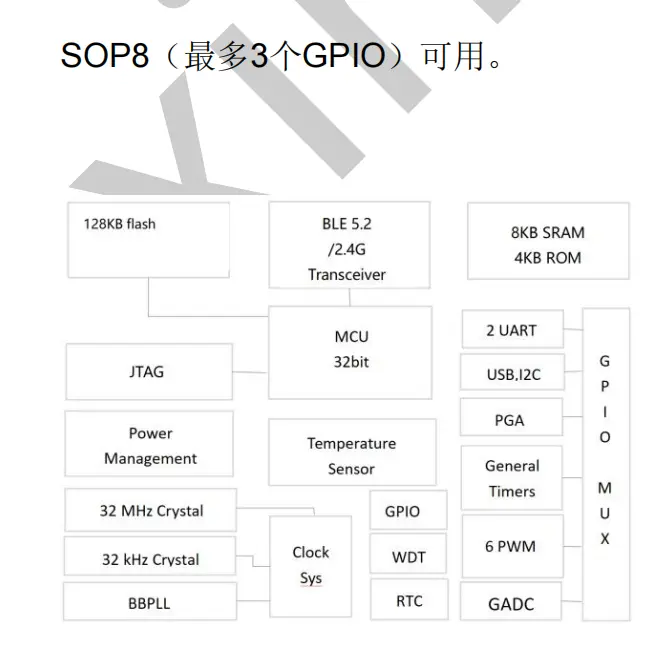

GPIO：最多3 个（SOP8 封装），支持深度睡眠唤醒。

驱动能力：25mA，可直连 LED / 小负载。

2. 模拟外设（亮点）

ADC：4 路 12 位（外部 2 路 + 内部 2 路），最高 1Msps 采样率。

PWM：2 路，16 位精度，带死区控制、互补输出、中心对齐、刹车功能，支持 PWM‑ADC 联动，适合电机 / 电源控制。

集成温度传感器：片内测温，无需外部传感器。

3. 定时器与时钟

4 × 32 位通用定时器

2 × 32 位 AON（Always‑On）定时器

24 位 RTC + 24 位 SysTick。

功耗与电源（低功耗 IoT 核心）

工作电压：1.7V ~ 3.6V（超 3.6V 会损坏），单节电池供电。

功耗参数（典型值）：

睡眠模式：1.6μA（寄存器 / 内存保持）。

待机模式：4.8μA。

射频接收：10.2mA。

射频发射（13dBm）：9.5mA。

支持深度睡眠 + GPIO 唤醒，适合电池供电的低占空比应用。

封装与可靠性

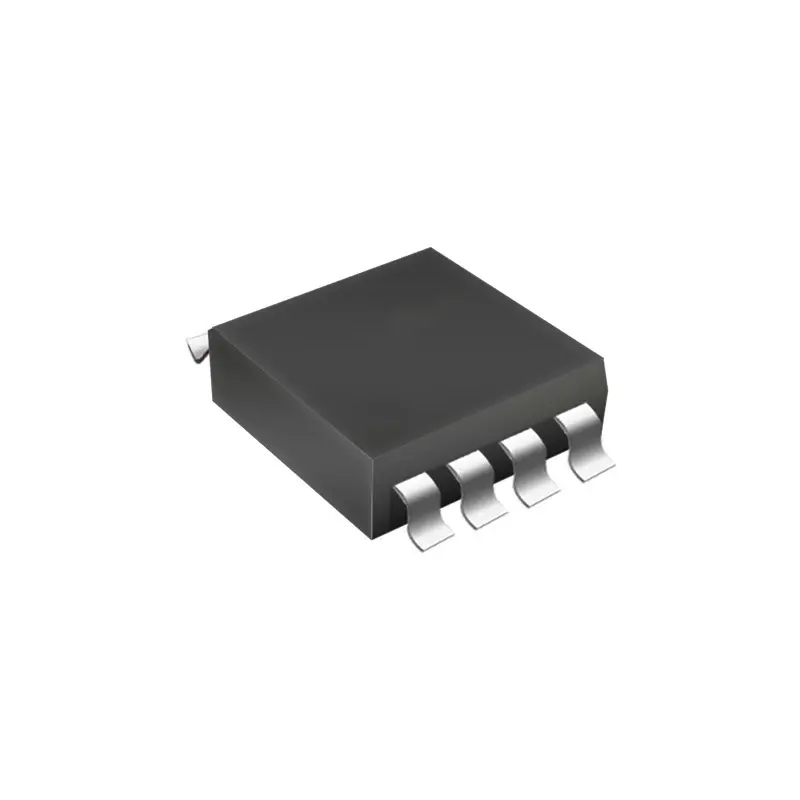

封装：SOP8（超小体积，适合紧凑设计）。

工作温度：‑40℃ ~ +85℃，工业级温度范围。

内置 POR（上电复位）、LVR（低电压复位），简化外围电路。
