BK7238是一款高度集成的单芯片Wi-Fi 802.11b/g/n与蓝牙5.2低功耗（LE）组合解决方案，专为需要低功耗和紧凑体积的应用场景设计。该芯片集成了强大的32位微控制器及丰富的外设与接口，使其成为物联网（IoT）高端应用的理想选择。通过采用先进设计技术和工艺技术，BK7238在超小型封装中实现了高集成度与极低功耗，广泛应用于智能照明、智能家居、定位系统等物联网高端领域。

功能特性：

• 支持Wi-Fi • 符合IEEE 802.11b/g/n 1x1标准 • 支持20 MHz信道 • 支持 STBC

 • 运行模式：STA与SoftAP • 同步SoftAP+STA • 发射功率最高+19 dBm • 接收灵敏度-99 dBm

 • 蓝牙低功耗技术

 • 支持蓝牙5.2低功耗（LE）• 支持蓝牙低功耗1 Mbps、2 Mbps及长距离传输（125 kbps和500 kbps）

• 广播扩展功能 • 蓝牙方向定位：到达角（AoA）与离开角（AoD）• 支持最多16根天线的天线阵列实现精确定位

• 核心组件：

• 32位单片机最高支持160 MHz

 • UART闪存下载

• JTAG 调试接口

• 内存：• SiP闪存：2 MB或4 MB • 288 KB RAM • 4字节电容式熔丝

• 时钟管理：• 外部振荡器：26 MHz晶体振荡器（XTALH）

• 内部振荡器：26-160 MHz数字控制振荡器（DCO）、32 kHz环形振荡器（ROSC）

• 480 MHz DPLL

电源管理 • 2.7至3.6V VBAT 供电 • 芯片内置上电复位（POR）与断电检测（BOD）• 嵌入式 LDO 稳压器

 • 低功耗配置：- 活动模式接收：40mA - 低电压休眠模式：90 μA - 深度休眠模式：10 μA - 关机模式：0.5 μA 外设

 • GPIO：QFN32封装19个，QFN20封装9个

 • 1个SPI接口 • 2个UART：1个支持Flash下载 • 1个I2C • 1个通用DMA控制器（GDMA）带6通道 • 6个32位 PWM 通道 • 10位AUX ADC（支持6通道）

• 6个通用32位定时器 • 1个看门狗定时器（WDT）• 1个实时计数器（RTC）• 1个温度传感器 • 1个真随机数生成器（TRNG）

封装 • QFN32封装4×4mm

工作温度范围：-40至+105℃

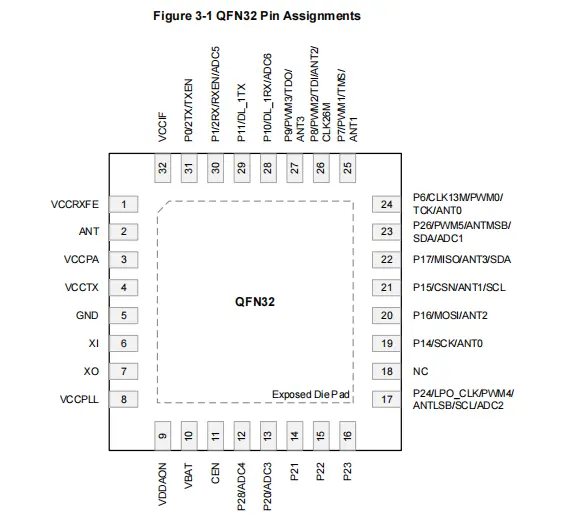

BK7238封装图
