什么是FPC？

置顶

精

活动

FPC特性

1、短：组装工时短

所有线路都配置完成.省去多余排线的连接工作

2、小：体积比PCB小

可以有效降低产品体积.增加携带上的便利性

3、轻：重量比 PCB （硬板）轻

可以减少最终产品的重量

4、薄：厚度比PCB薄

可以提高柔软度.加强再有限空间内作三度空间的组装

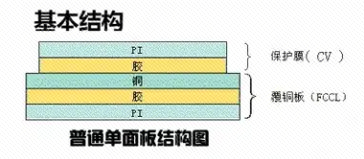

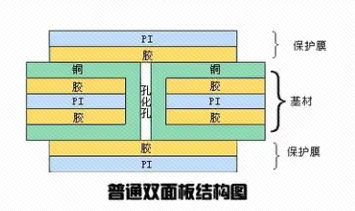

铜箔基板（Copper Film)

铜箔：基本分成电解铜与压延铜两种. 厚度上常见的为1oz 1/2oz 和 1/3 oz

基板胶片：常见的厚度有1mil与1/2mil两种.

胶（接着剂）：厚度依客户要求而决定.

覆盖膜保护胶片（Cover Film)

覆盖膜保护胶片：表面绝缘用. 常见的厚度有1mil与1/2mil.

胶（接着剂）：厚度依客户要求而决定.

离型纸：避免接着剂在压着前沾附异物；便于作业.

补强板(PI Stiffener Film)

补强板： 补强FPC的机械强度，方便表面实装作业.常见的厚度有3mil到9mil.

胶（接着剂）：厚度依客户要求而决定.

离型纸：避免接着剂在压着前沾附异物.

EMI：电磁屏蔽膜，保护线路板内线路不受外界（强电磁区或易受干扰区）干扰。
