基础架构：XL2417D 是搭载 2.4G 收发器的低功耗、高性能高集成度 SoC 芯片，内置高性能 2.4GHz 射频模块、基带单元、32 位主控 MCU 与各类外设接口。配备 128KB 闪存与 8KB 运行内存，可自主编写通信协议、配置参数，也能搭载定制化应用程序。

外设资源：芯片采用 55nm CMOS 低漏电工艺打造，集成度高、功耗与漏电流控制优异，有效缩减物料成本，简化整体系统设计。外设配置齐全，包含 10 通道通用 ADC、上电复位、低压复位电路，兼具 UART、I2C 通信接口及 19 路 GPIO 引脚，进一步压缩设备体积、降低整机造价。

电气与功耗特性：工作电压适配 1.7V-3.6V 宽幅区间，收发工况下功耗表现出色，电池供电设备续航能力可观，射频传输性能稳定。支持超低功耗休眠模式，休眠状态下可运行低功耗振荡器与定时模块，同时留存寄存器及存储数据。

芯片特征：

2.4G RF SOC:

独立看门狗

工作电压 1.7V 至 3.6V

抗干扰能力强。

出色的 2.4G 射频收发性能.

-96 dBm Sensitivity@1Mbps

-93 dBm Sensitivity@2Mbps

-99 dBm Sensitivity@250Kbps

最大 13 dBm 输出功率

I2C、2 路 UART

最多 11GPIO,25mA 输出1 PGA,0~42.3dB/1.6dB step

麦克风支持差分和单端可以配置

集成温度传感器

4*32bit 通用定时器 + 2 个 32 位 aon 定时器 + 24 位 rtc+24 位 systick

睡眠模式 1.6 uA

待机模式 4.8uA

射频接收电流 10.2mA

射频发送电流 9.5mA

支持数据包长度扩展，最大 256 字节

板子不挑天线，BOM 最低只要一颗晶振 + 一颗电源滤波电容

大驱动能力 IO，灌电流 26.8mA，拉电流 25mA

支持 OTA 升级

2.4G 帧结构、CRC、白化都可以软件配置

2.4G 支持 2M/1M/250K/125Kbps

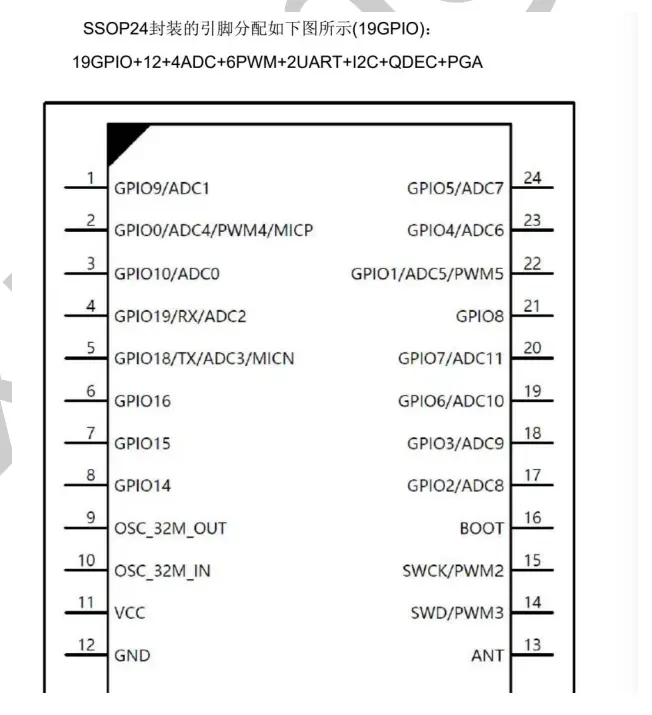

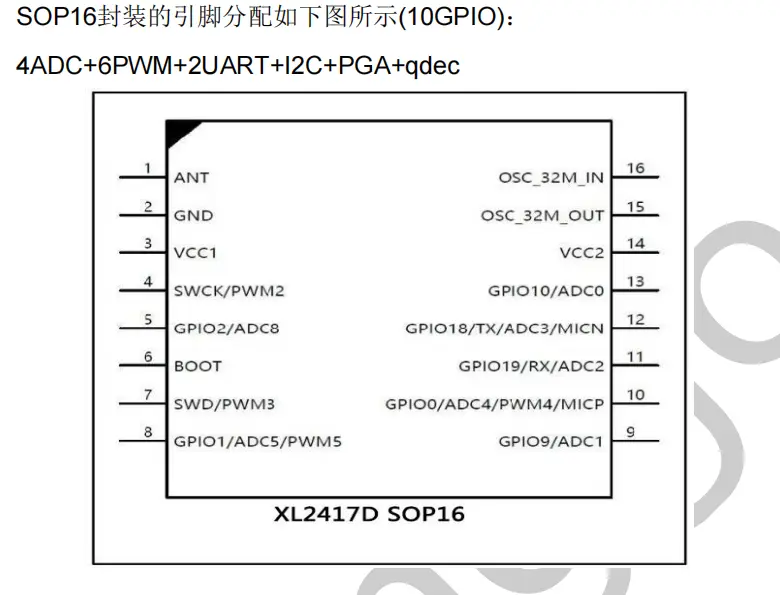

XL2417D的工作电压范围为1.7至3.6V,提供SOP16、SSOP24封装可选：
