演唱会荧光棒XL2400T芯片加PA放大后距离可达700米+

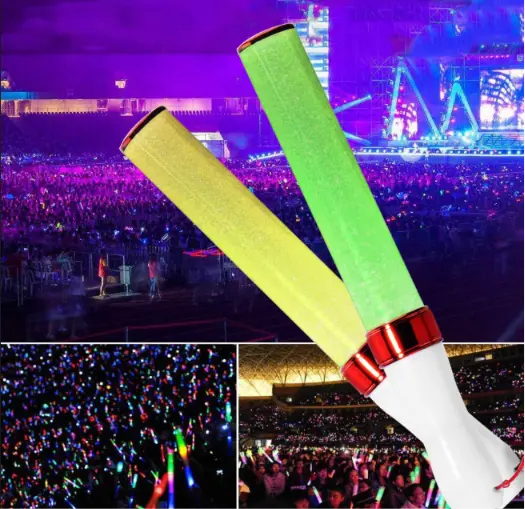

 现在演唱会、音乐节、大型体育赛事的场控荧光棒，需要实现成千上万支灯棒同步变色、分区点亮、跟随音乐动态切换灯光效果。传统红外遥控传输距离近、容易互相干扰；蓝牙方案组网数量有限、成本偏高。

本次采用深圳市芯岭技术XL2400T 2.4G 无线收发芯片，打造一对多大规模无线同步控制系统，兼顾远距离通信、超低待机功耗、极简硬件与量产低成本，XL2400T芯片加PA放大器后距离在实测下可达700m左右，完美适配量产级场控荧光棒项目。

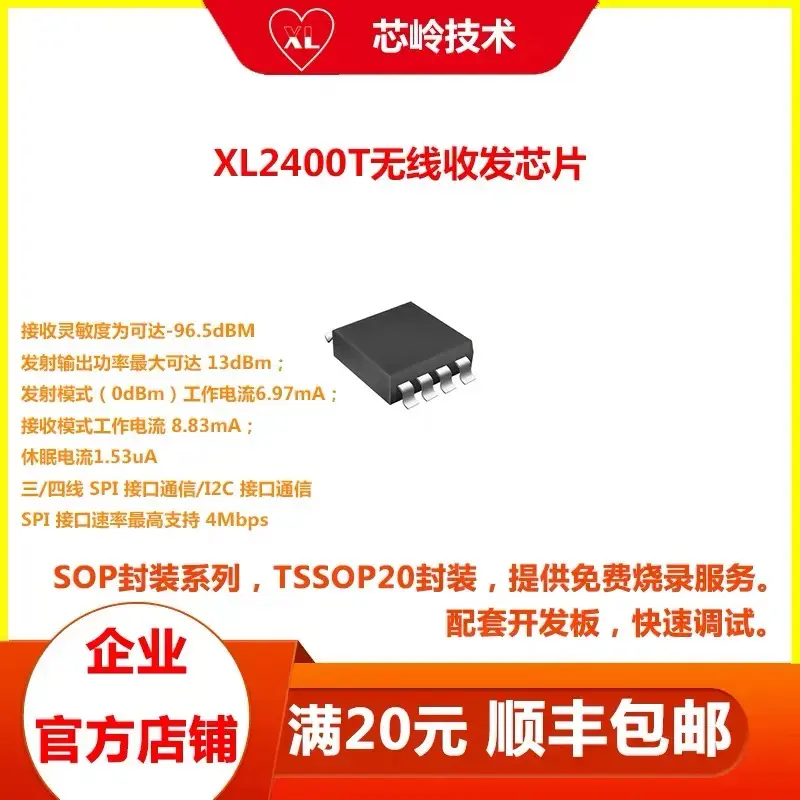

一、XL2400T 为 2.4GHz ISM 频段 GFSK 收发芯片，SOP8 小封装，非常适合狭小的荧光棒壳体内部布线。

1、一对多大规模组网，满足全场同步控制

芯片支持 6 路数据通道，可实现主机单发、上万支荧光棒同时接收指令，分区编组互不串扰，轻松完成全场灯光统一调度。正常空旷环境通信距离可达 300 米，大型场馆全覆盖无死角，发射功率最高 13dBm，穿墙抗干扰能力强，看台多层信号稳定。

2、超低功耗，大幅延长电池续航

接收电流仅 8.83mA，发射电流 6.97mA；

休眠电流低至 1.53μA；

配合间歇唤醒接收算法，使用两节干电池可连续亮灯工作十几个小时，满足整晚演出使用需求，解决普通无线产品耗电快的痛点。

3、外围极简，缩小 PCB、降低物料成本

芯片内置射频、振荡、调制电路，外部只需要 1 颗晶振 + 3 颗电容，一共 4 个元器件；支持 PCB 微带天线，不需要额外焊接天线。单层 PCB 即可布线，电路板体积可以做得极小，塞进细长的荧光棒外壳，物料少、生产焊接简单，批量生产成本极具优势，同时轻松通过 FCC、ROHS 无线认证。

4、宽电压适配电池供电

工作电压 1.7V~3.6V，随着干电池电压跌落依然可以稳定工作，不会因为电量降低出现灯光失控、收不到指令的问题。

二、整套系统分为两部分：无线主控发射机 + 荧光棒接收终端。

1、主控发射端

主控 MCU+XL2400T 发送模块，上位机下发灯光颜色、闪烁频率、渐变模式、分区编码，通过 2.4G 无线广播数据包，不间断下发灯光控制指令。

2、荧光棒终端

主控 MCU + XL2400T 无线接收芯片 + RGB 全彩 LED 驱动电路 + 电池供电电路。

XL2400T 持续监听空中数据包，匹配本机地址后，立刻输出指令驱动灯珠切换色彩、频闪、呼吸渐变，保证大批量设备毫秒级同步点亮，无明显延迟。
