如何选择FPC柔性线路板成型方式

置顶

精

活动

FPC主要是以PI(聚酰亚胺）为绝缘层的一种线路板，具有耐高温，轻薄，可弯折的特点，广泛应用于手机，平板电脑，医美，通信器材，机器人，智能家居等产品上。PI是一种高分子材料，本质是一种高性能的特种工程塑料，所以外形成型没法像传统PCB一样采用CNC铣出来，而是采用激光或模冲的方式加工。

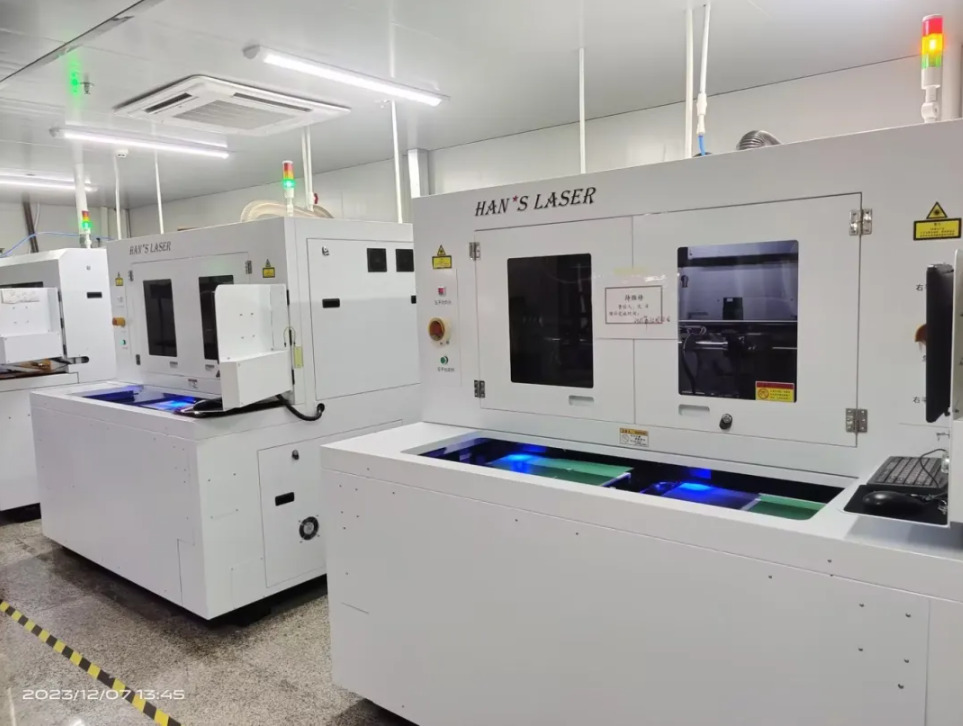

嘉立创FPC皮秒紫外激光切割机

FPC激光成型

激光成型是一种利用激光作为热源进行切割产品的成型新技术，不需要模具，对板子外形无要求，特别适合样品及小批量FPC。

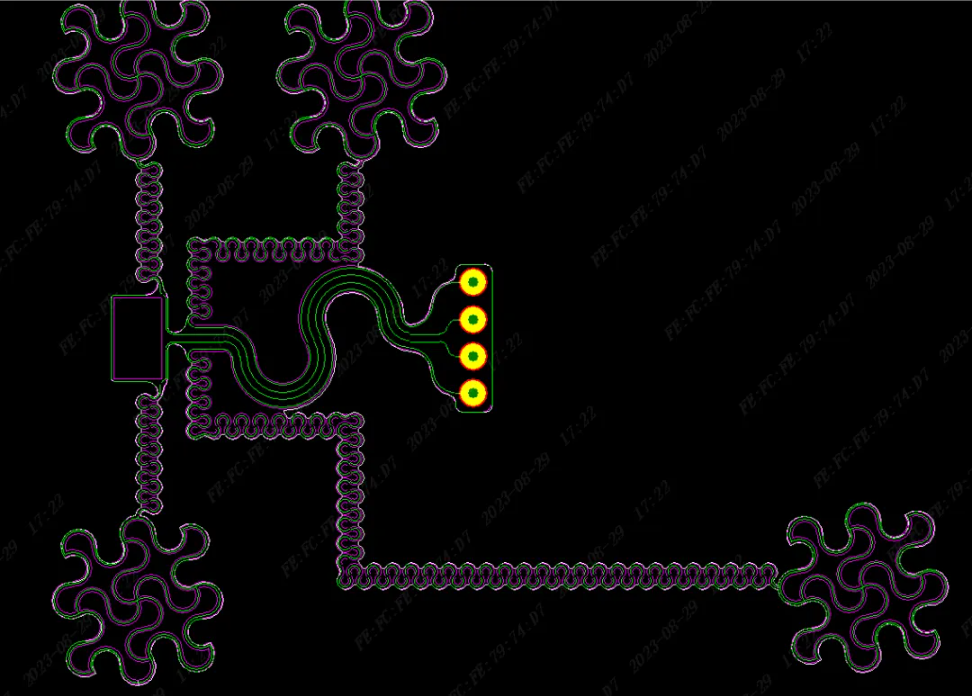

外形不受限制

但激光在切割时因温度太高，会将PI膜烧蚀成碳粉，并反溅到板子边缘上，形成碳粉残留，且不易清除，影响外观，且激光切割效率较低，成本较高，不适合大批量板。

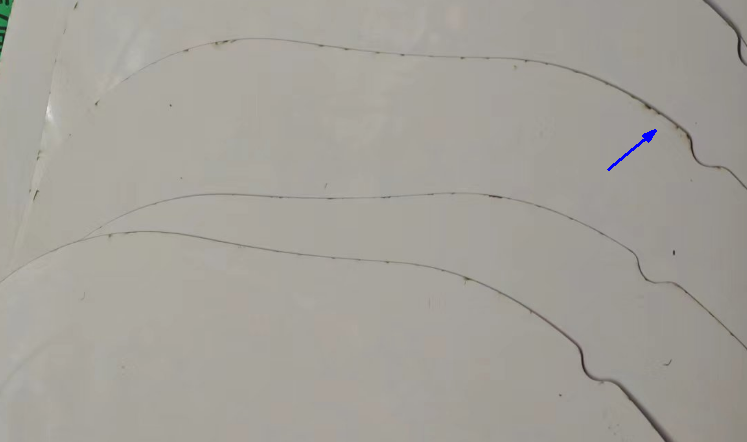

板边有碳粉残留

FPC模冲成型

模冲没有激光碳粉残留问题，半孔板也不会有半孔焊盘之间存在碳粉残留导致的微短问题，可配自动冲床，生产效率高，成本低，但要开模具，适合大批量板。

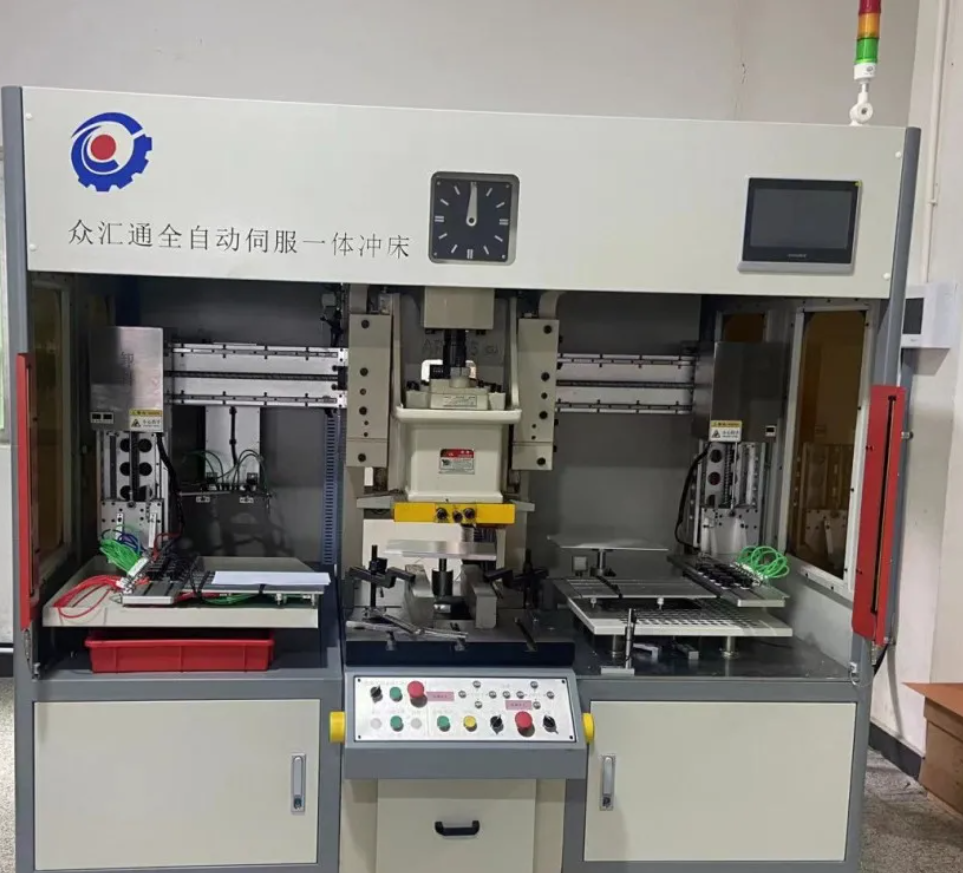

嘉立创全自动FPC冲床

模冲设计要求：

（1）最小槽宽0.8mm，尽量做到1.0mm，提高模冲使用寿命

（2）最小圆孔0.8mm，最小方孔0.8*0.8mm

（3）冲孔边到板边最小1mm，尽量做到2mm以上

（4）正常成型公差+/-0.1mm，如果公差要求+/-0.05mm,下单需要备注开精冲模

（5）模冲板需要在工艺或废料边上增加定位孔，需要拼版生产，但可以冲成单PCS交货。#FPC柔性电路板设计#

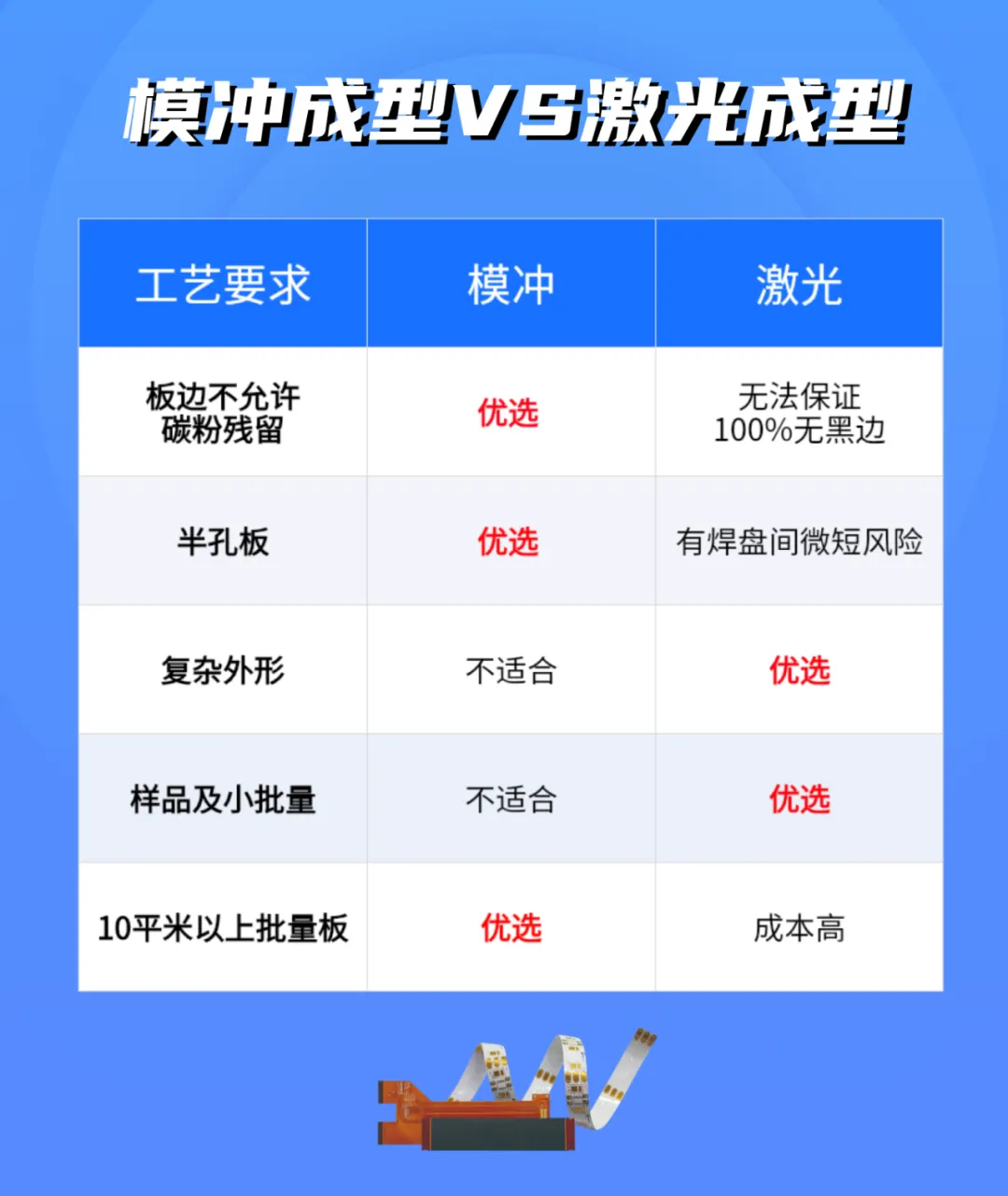

FPC激光成型与模冲成型如何选择

FPC软板设计视频教材，请点击：jlc-fpc.com

#FPC柔性电路板设计# #fpc# #fpc打样# #FPC#
