想知道我是怎么做到的吗？

本文详细介绍了这款薄膜开关的制作全过程，并附上了开源网址，感兴趣的同学可以一起复刻！

FP薄膜开关面板

薄膜开关，是一种集按键功能、指示元件、仪器面板为一体的操作系统，它由面板、夹层胶、上电路、隔离层、下电路和背胶六部分组成。

按下薄膜开关，上电路的触点向下变形，与下电路的极板接触导通，手指松开后，上电路触点反弹回来，电路断开，回路触发一个信号。

它广泛应用于电子通讯、电子测量的仪器，工业控制，医疗设备，汽车工业，智能玩具，家用电器等领域。特别是一些电子仪器的操作系统，更是首选薄膜开关！

目前，市面上常见的薄膜开关大都采用银浆电路，打样需要500元起，且稳定性不高。

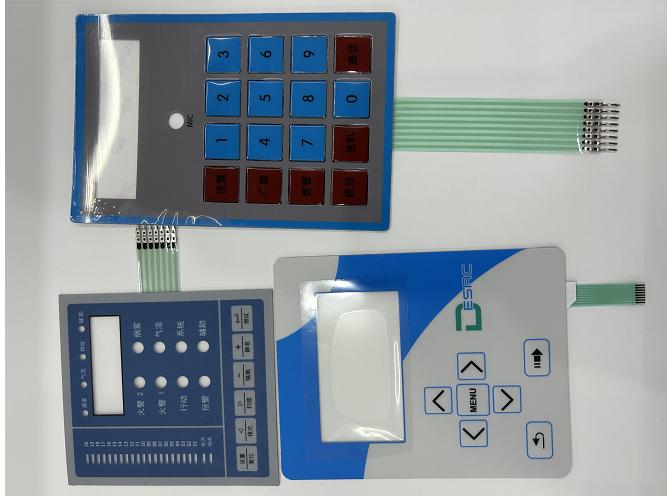

市面上常见的薄膜开关面板

而我此次制作的是FPC薄膜开关，使用金属弹片（锅仔片）和FPC（柔性线路板）作为上下电路实现电路的导通和断开。可以随意弯折，并且更耐高温和腐蚀！

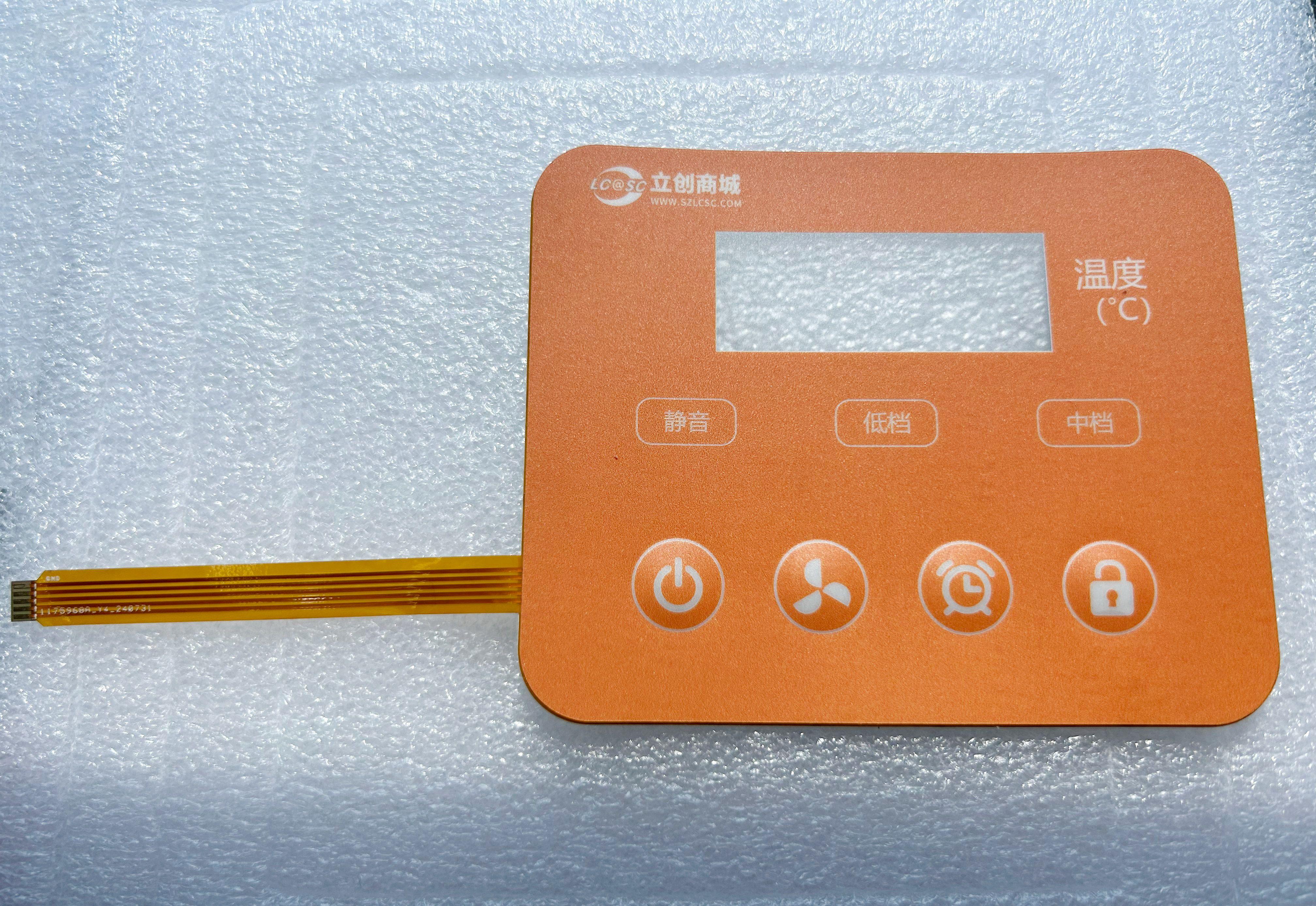

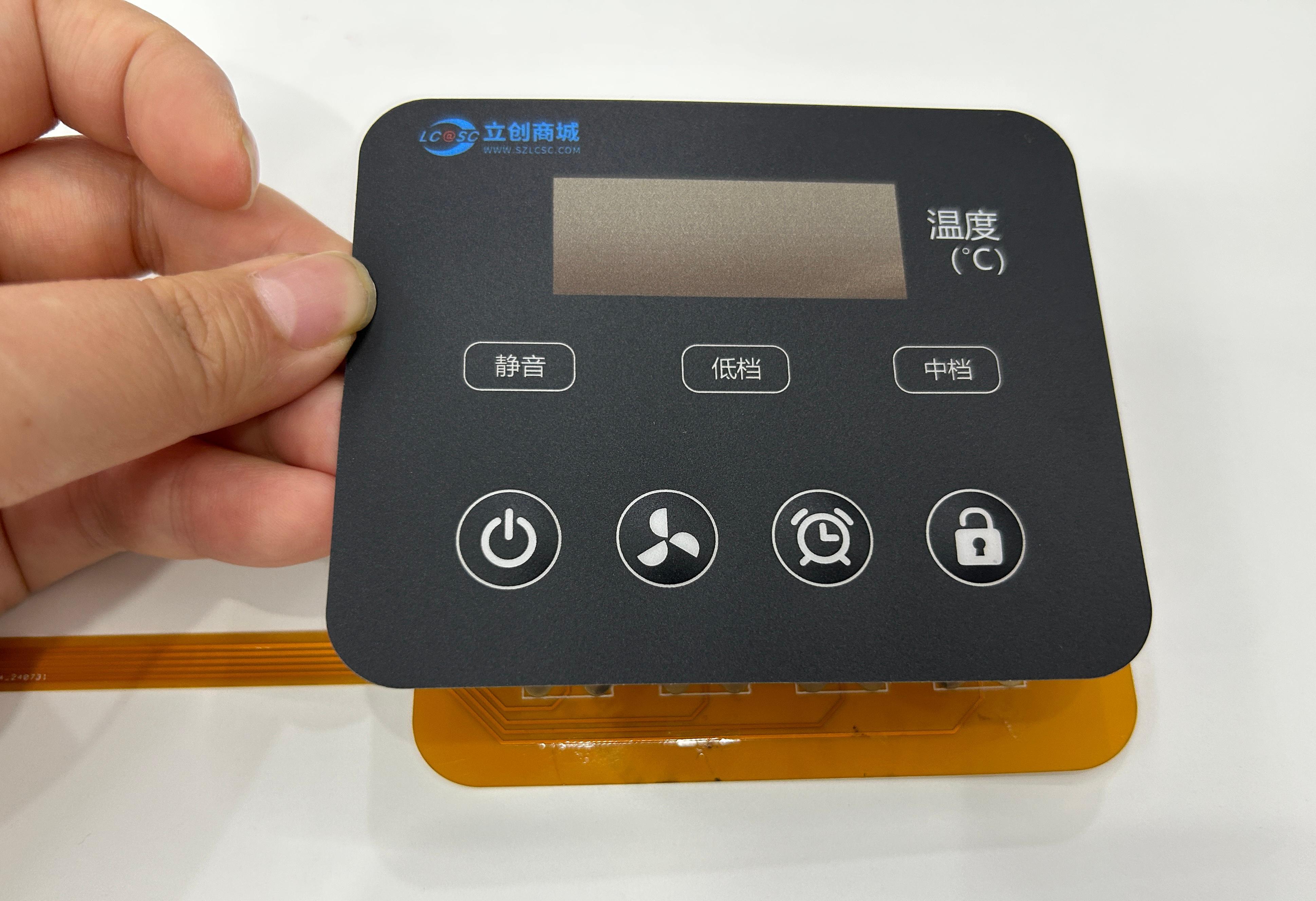

FPC薄膜开关面板

PART.01

绘制面板图和FPC线路图

面板、FPC设计软件：嘉立创EDA

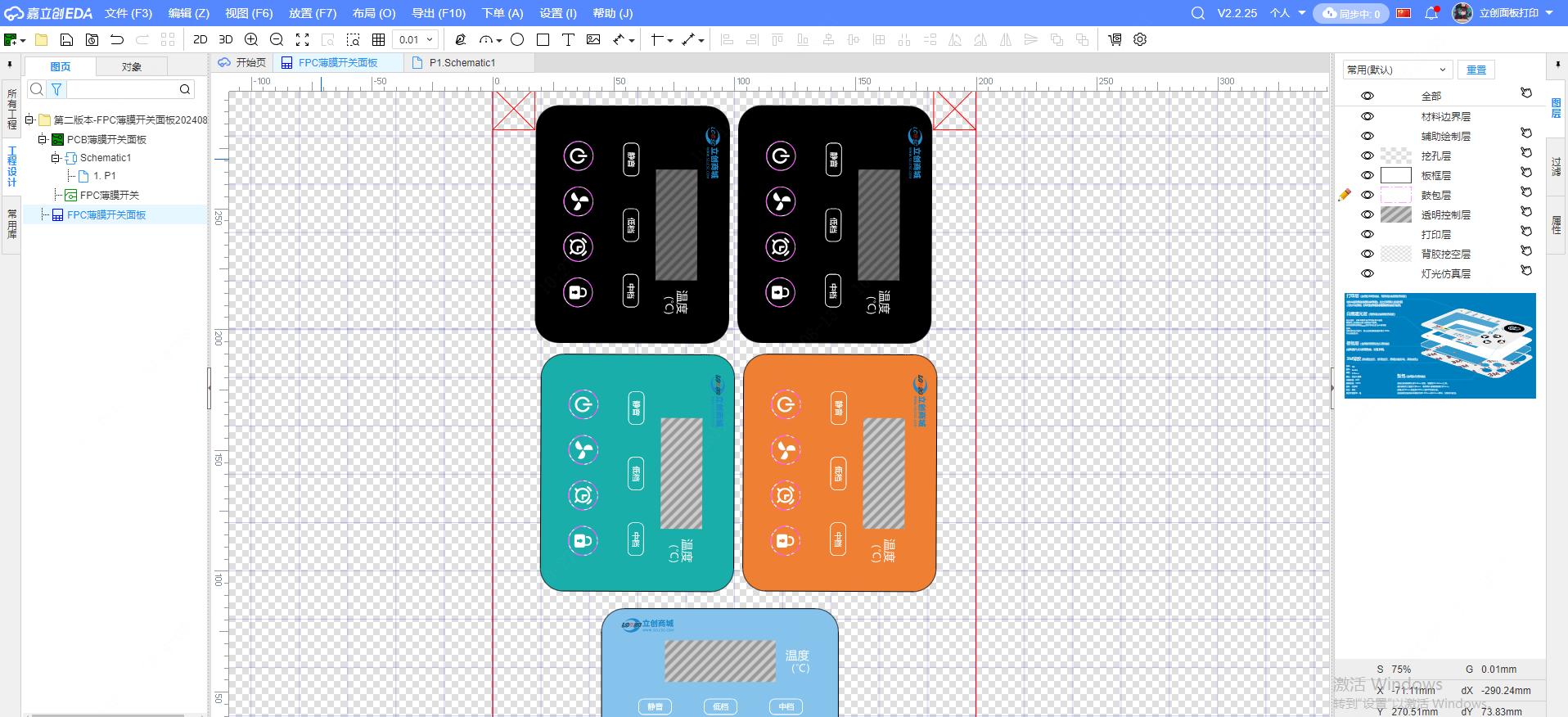

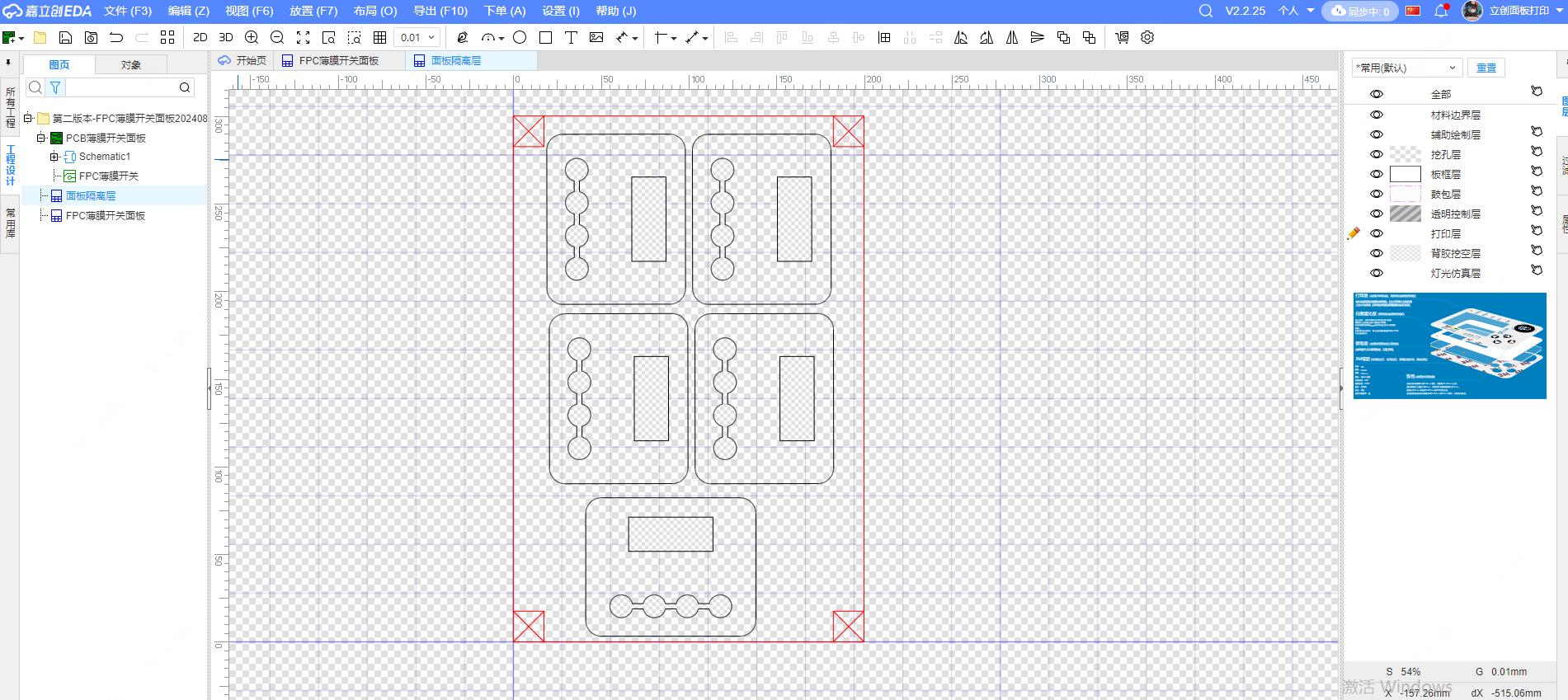

1️⃣面板绘制

2️⃣隔离层绘制（节约成本也可以不要，主要用来固定锅仔片，防止移位）

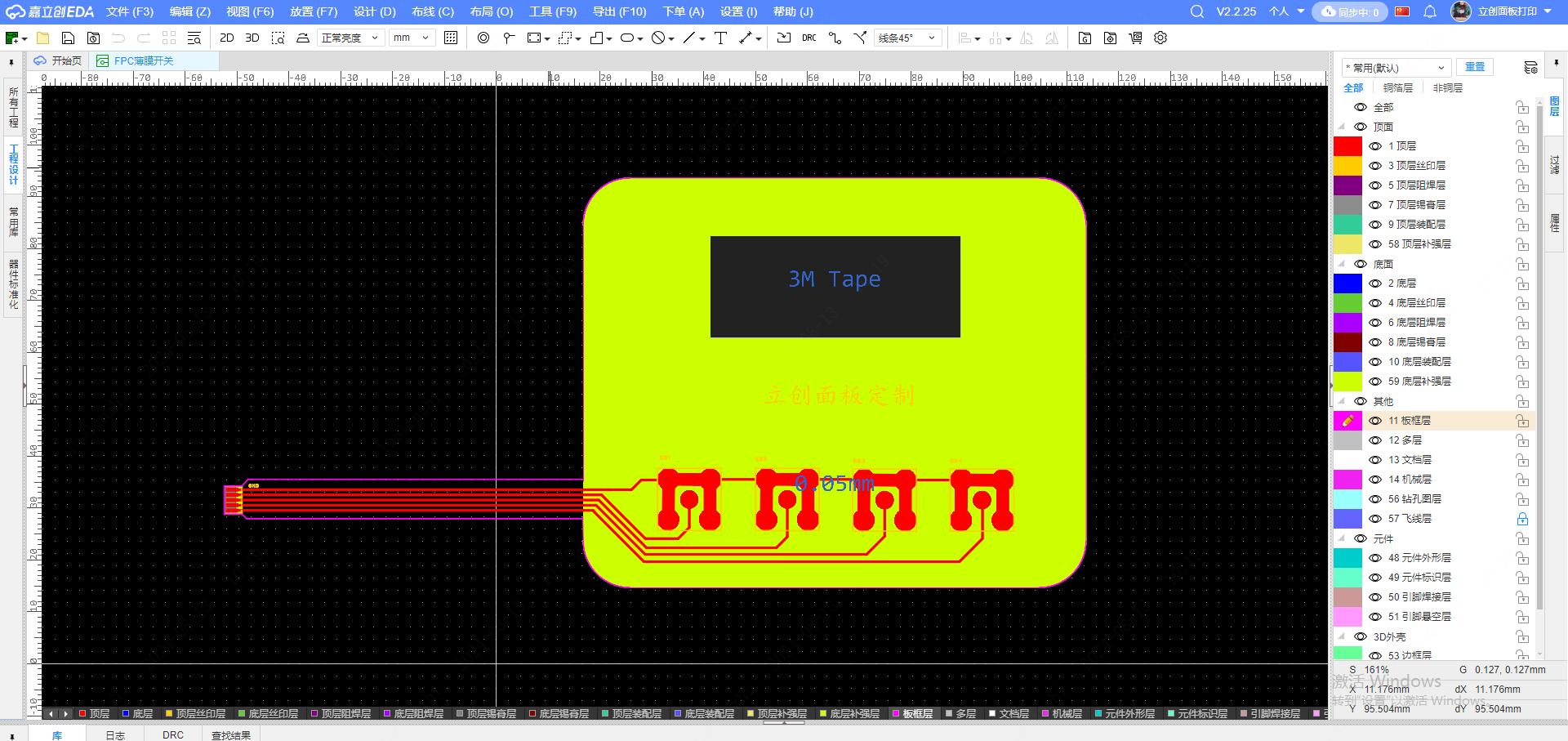

3️⃣FPC线路板设计

PART.02

在嘉立创下单（进群可享限时优惠）

面板下单网址：

https://dos.szlcsc.com/onlinePricing.html

FPC下单网址：

https://www.jlc.com/newOrder/#/pcb/pcbPlaceOrder?plateType=7

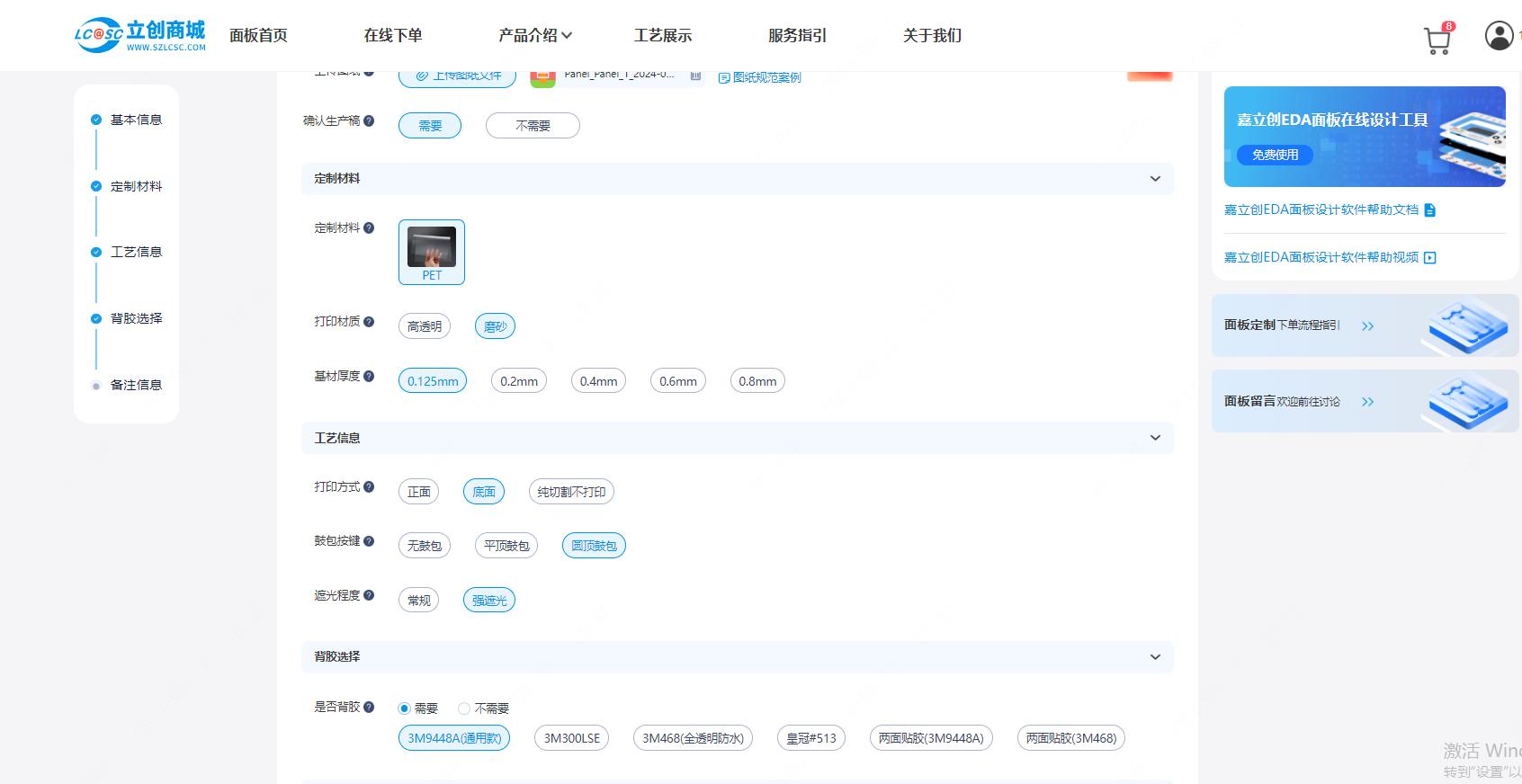

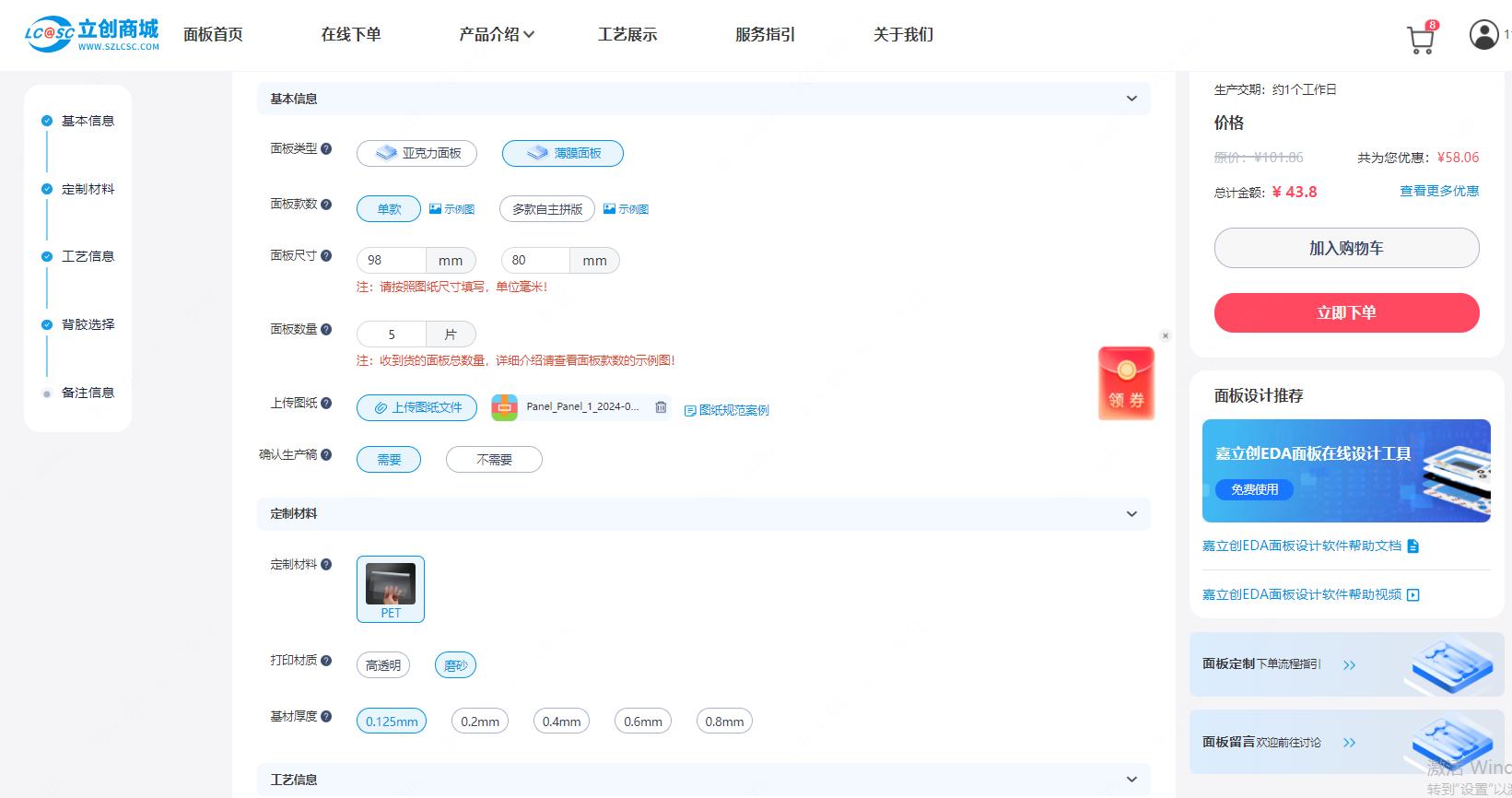

1️⃣面板带背胶：¥43.8

2️⃣面板隔离层下单（节约成本也可以不要，主要用来固定锅仔片，防止移位）

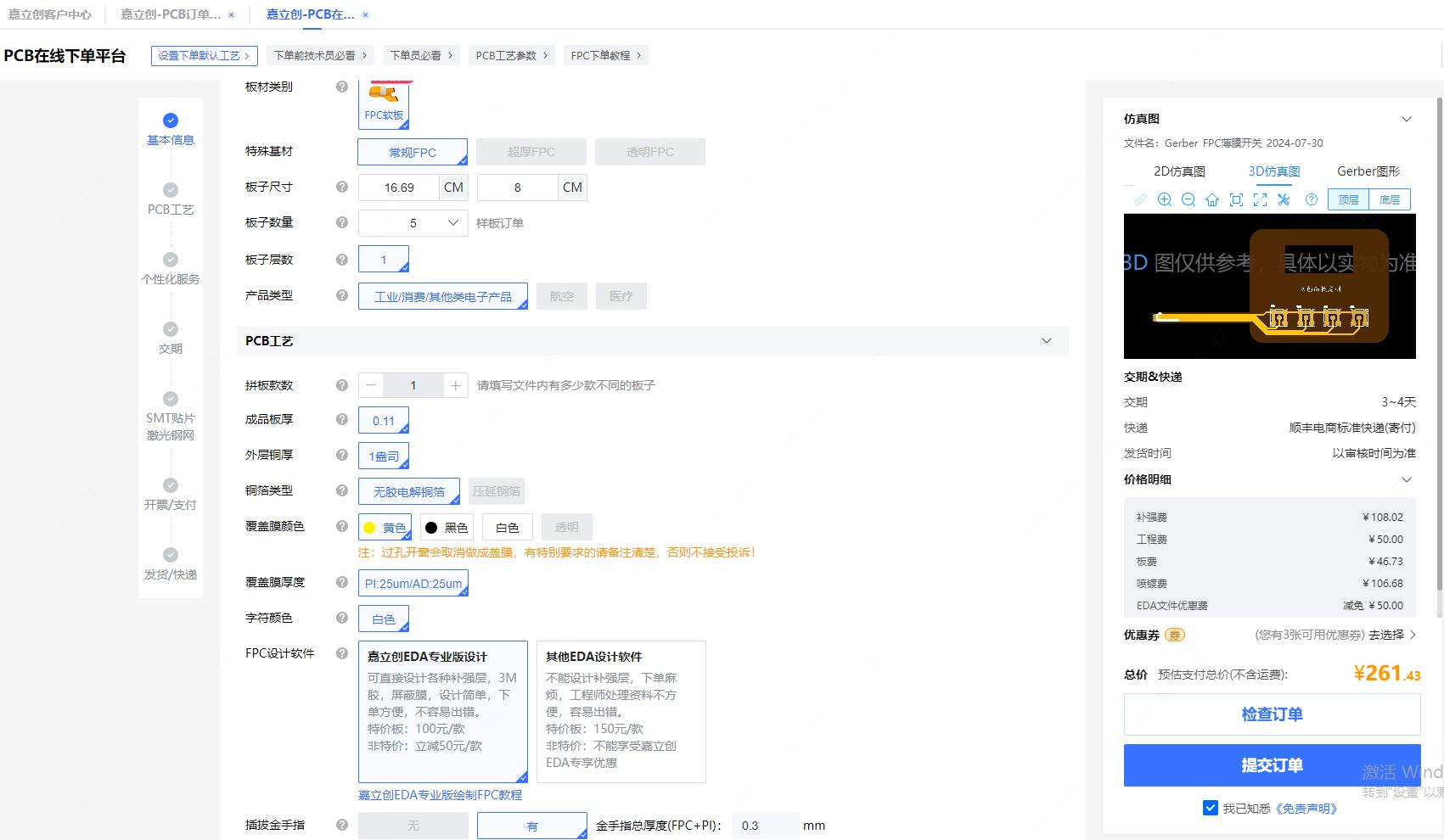

3️⃣FPC软板带背胶：¥261.5

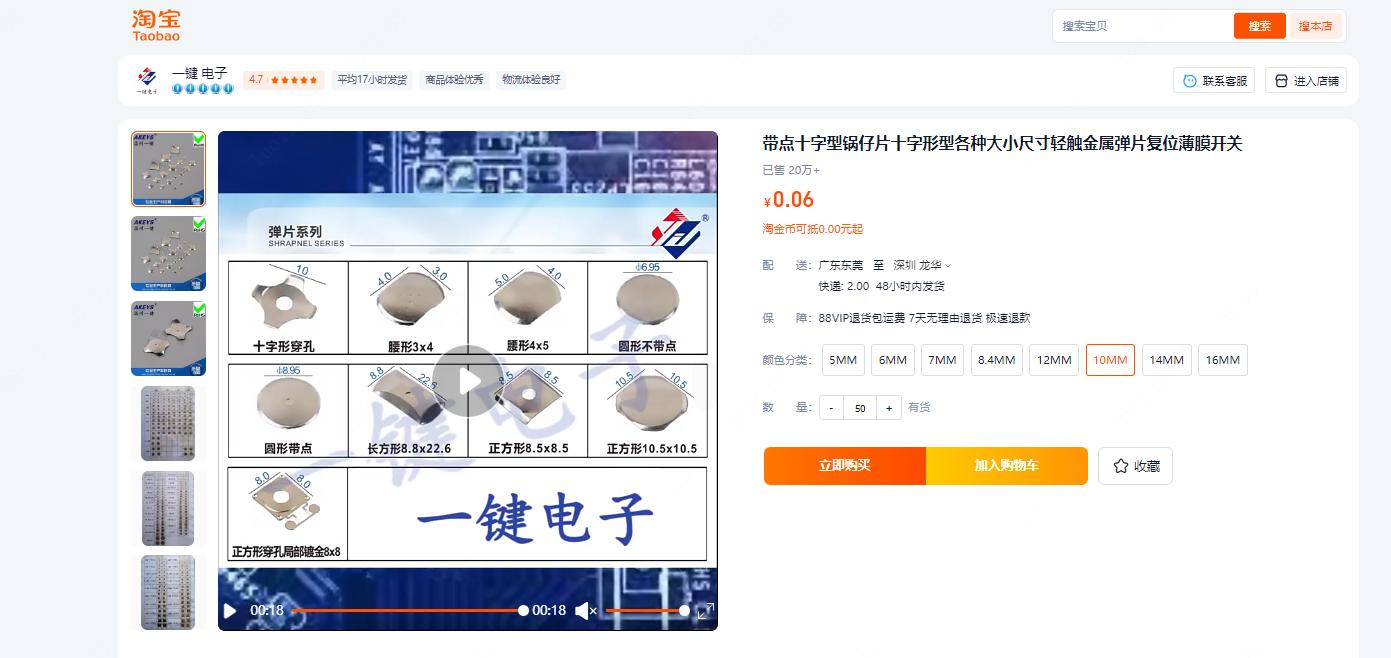

4️⃣锅仔片下单：¥5

5️⃣透明胶带：¥1

💰 成本总计约（5片）：¥311

最近嘉立创为了鼓励用户创作，特别设置了粉丝福利！扫码进群领券后还能减免120元！也就是说，实际成本只需要191元！真的超值！！！

PS：文末附领券详情

PART.03

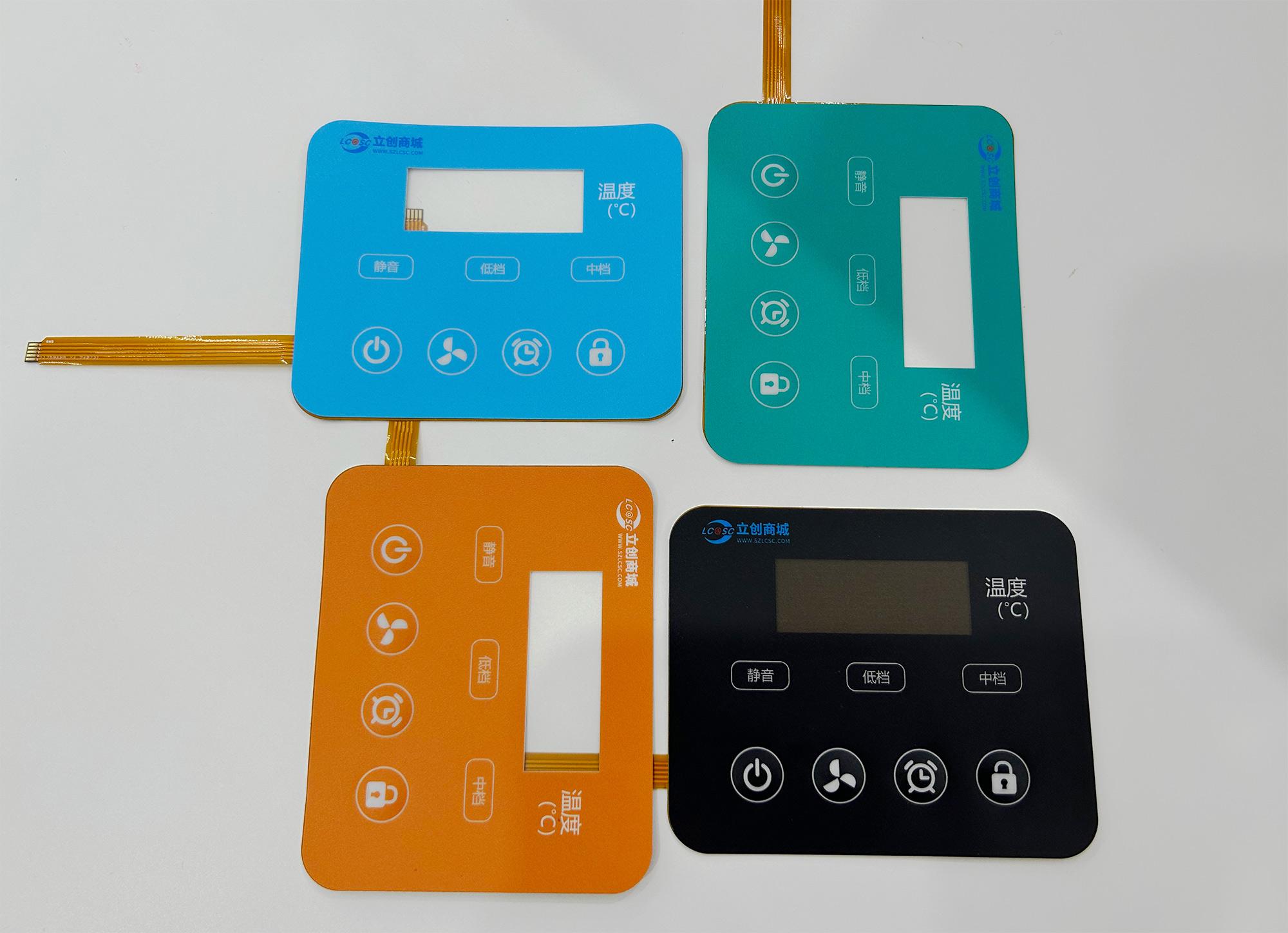

组装成品

组装过程，只需要简单3步即可！

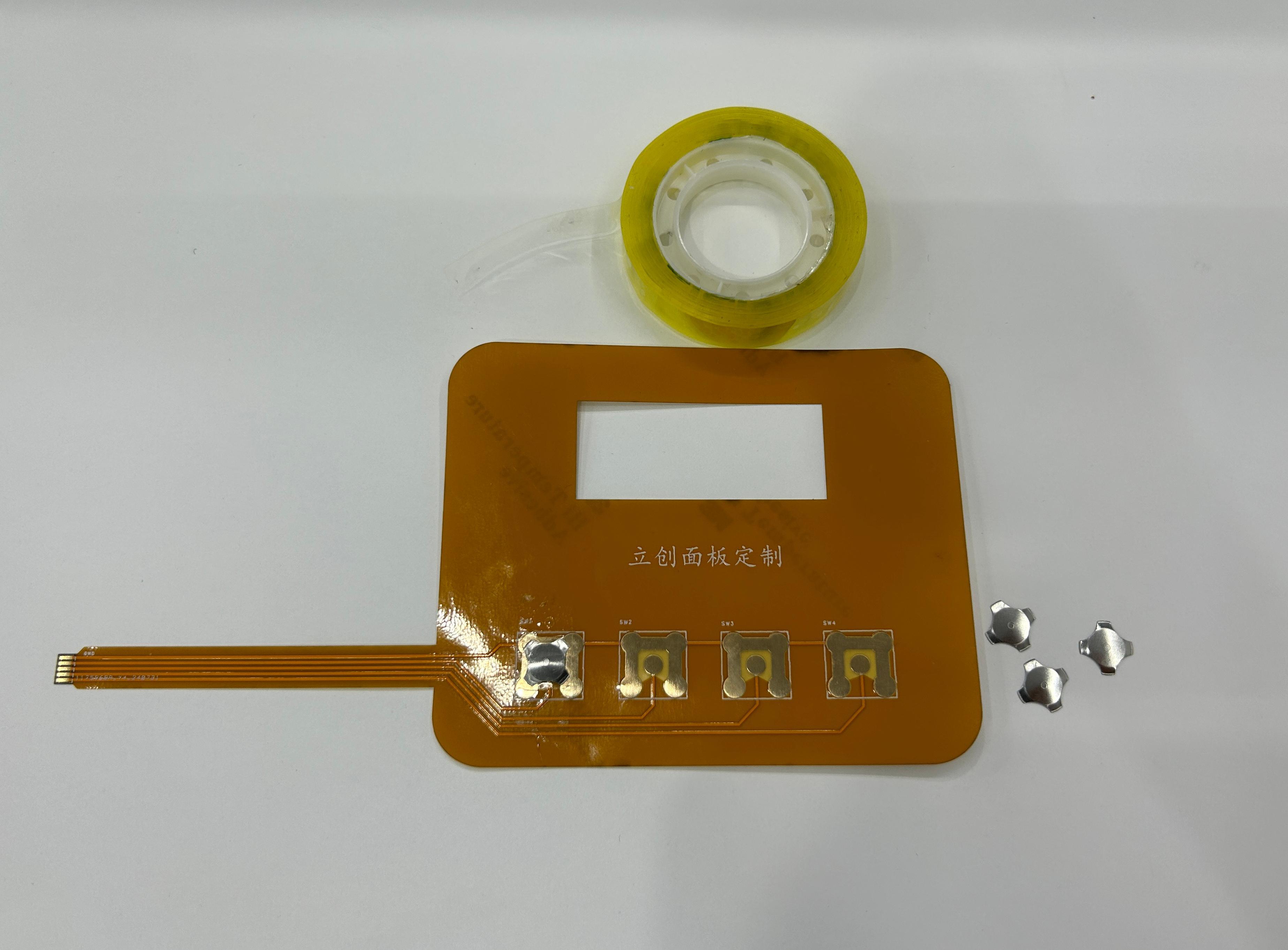

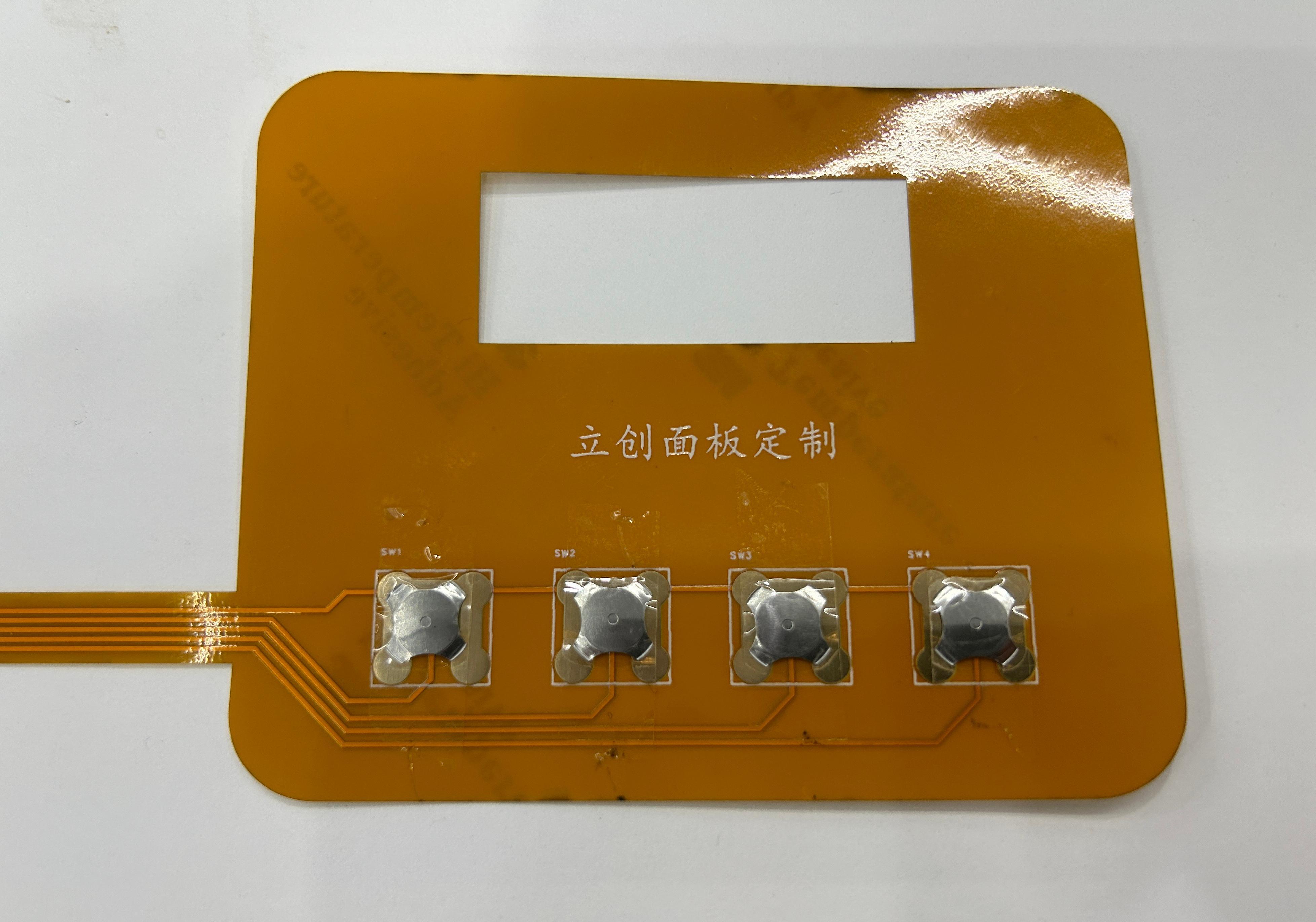

1️⃣将锅仔片用胶带贴好到对应的焊盘上

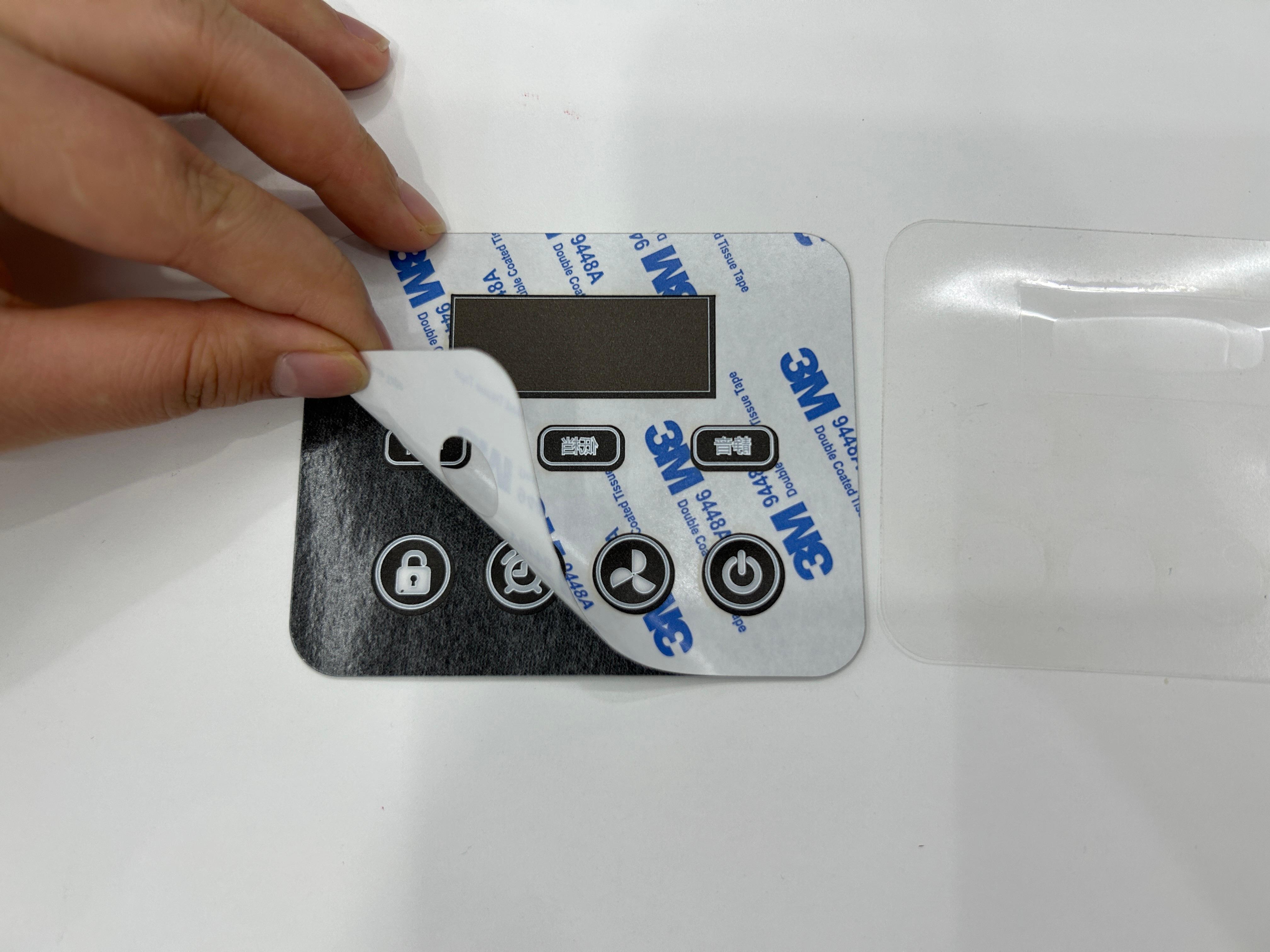

2️⃣将面板的保护膜和背胶的油纸撕开

3️⃣将撕开背胶的面板和FPC对应好位置，然后贴合。

如果有隔离层，则将隔离层放于锅仔片上和最上层面板贴合。

PART.04

进行电路通断验证

00

项目已开源：

-电路设计原理图

-BOM清单

——想复刻？想给作者点赞？可复制开源网址前往原文。

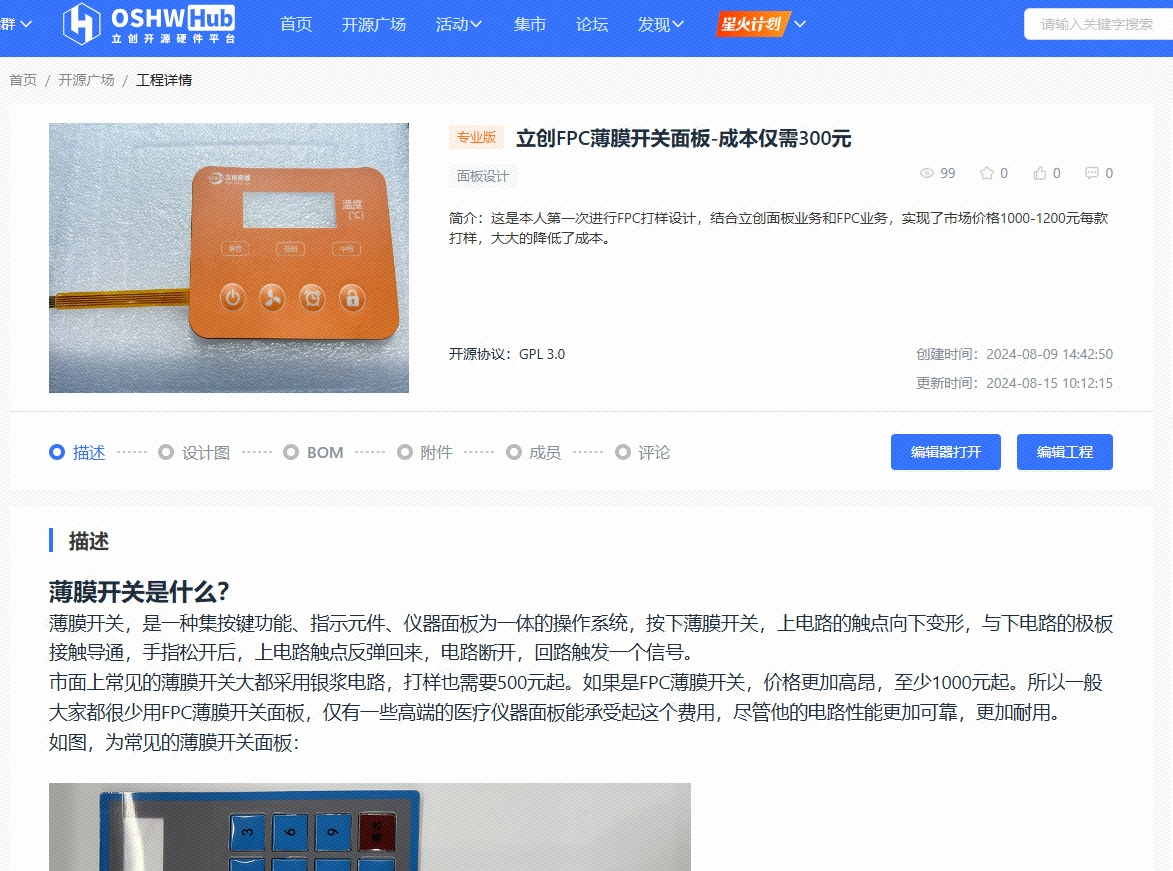

开源网址：

https://oshwhub.com/wowowo123/di-er-ban-ben-fpc-bo-mo-kai-guan-mian-ban-20240809
