这让人眼前一黑的锂电池充电器设计

置顶

精

活动

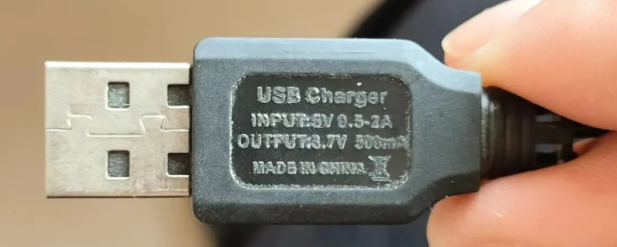

回家拆了一个玩具小车上的锂电池充电器， 标称输入电压5V，输入电流0.5~3A；输出电压为3.7V，输出电流为500mA ，大概如下图：

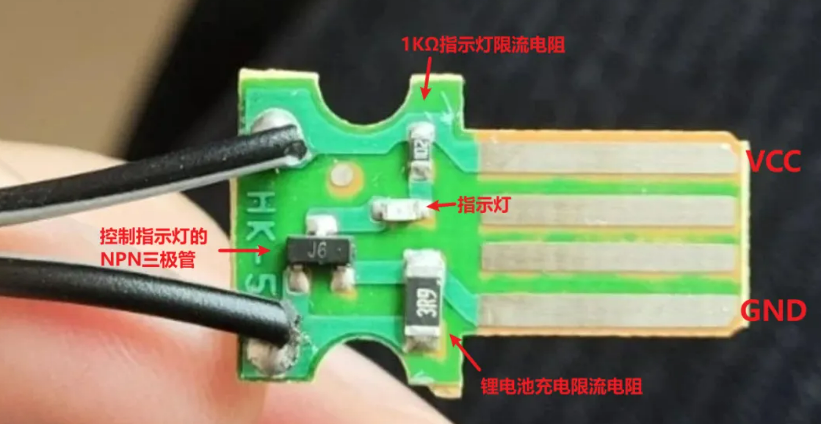

本来以为会是例如4056或者4054之类的通用锂电池充电芯片的设计，当我拆开后，才明白是我想多了 ，电路简单的令人发指，拆开后的电路如下：

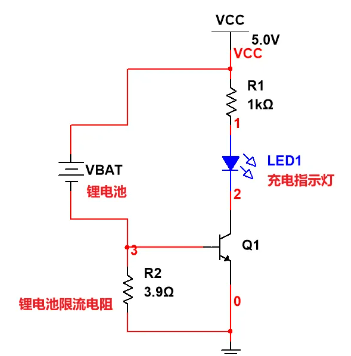

电路图我也画了一下，如下图所示：

从电路图也不难分析，当电池没电的时候，接入充电器，三极管Q1导通，指示灯亮；当电池电充满后，Q1不满足导通条件，指示灯灭（提示拔掉充电器）。

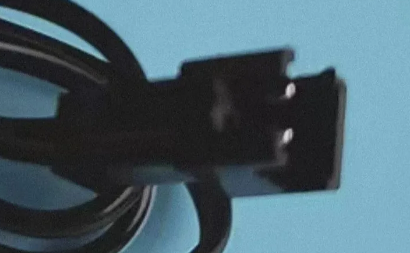

不过这个电路连个防反也没有，虽然结构上做了防呆设计，不过我感觉这种防呆不防傻，要是用户大力出奇迹把锂电池电池接反了。。。有点让人感觉害怕。下图为结构防呆设计：

总结：每次拆玩具类的电路都像拆盲盒一样，设计这个电路的工程师真是为老板省钱省到了家，也是个人才。不过这个充电器是个不透光的黑壳子，还要啥指示灯，不如直接用一颗限流电阻得了。然后USB中间两个数据线的铜箔也可以不要，PCB还能再省点钱呢。#嘉立创PCB#
