前几天收到了读者朋友寄来的一个Wifi路由器。

看型号，这个我之前还真没见过。

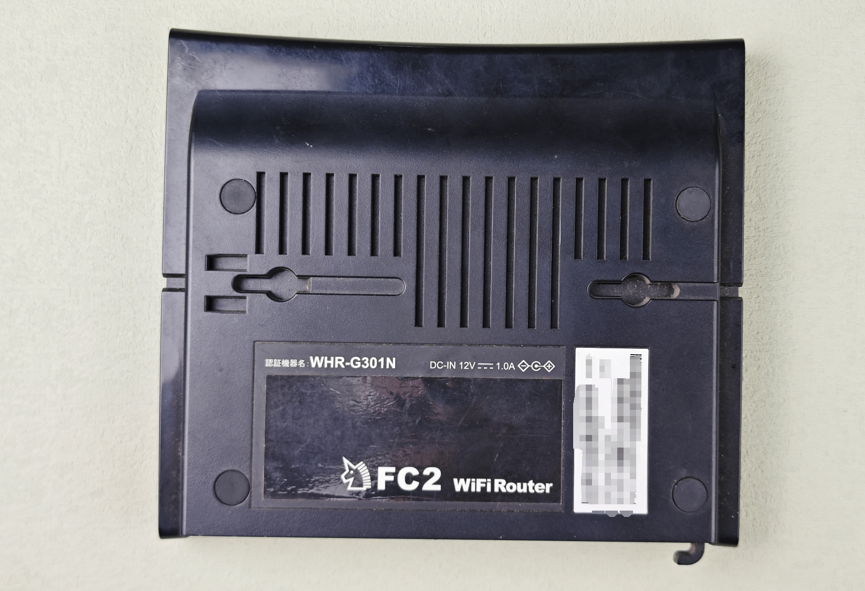

背面的标签上写的认证机器名是WHR-G301N，注意看，认证机器名这几个字是繁体字。

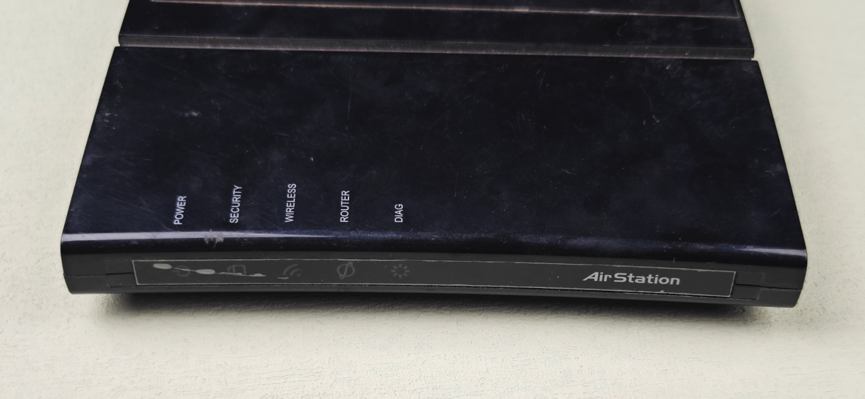

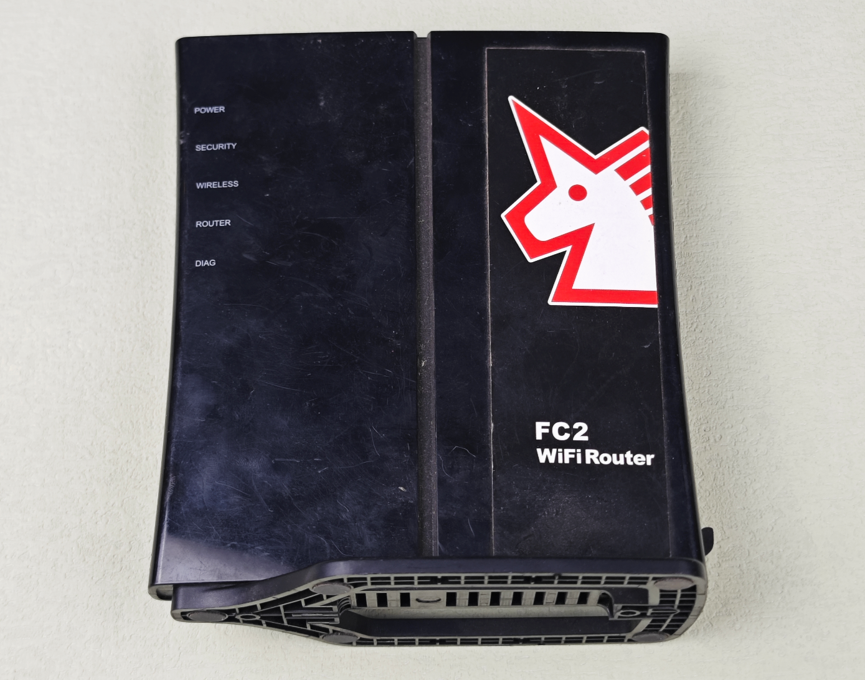

路由器的指示灯这一面是有弧度的，五个指示灯。

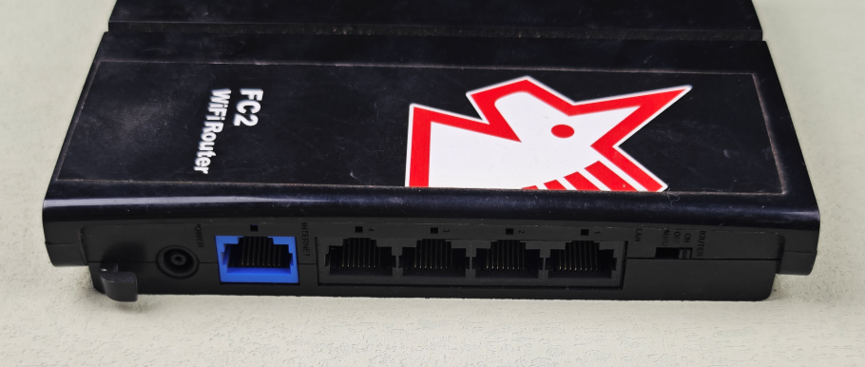

五个网口，四个是LAN口，一个WAN口。这边有一个Router开关，在其他路由器上也没见到过类似的开关啊。

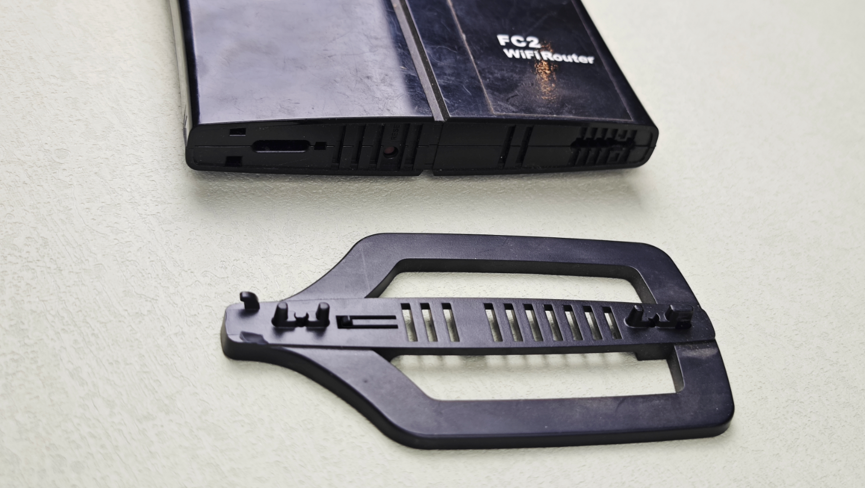

路由器附带了一个底座，插上去之后可以把路由器立起来。

关于这个路由器使用和刷机，我其实没啥兴趣，我最大的兴趣就是拆解看看电路板。

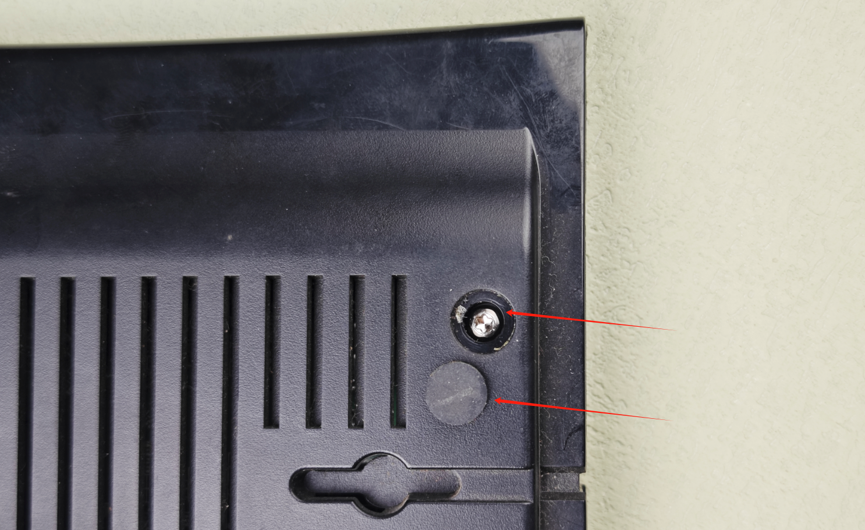

把路由器背面的四个黑色橡胶软垫抠开，看到了螺丝，但是这螺丝居然还是六角的，这也难不倒家里到处都是工具的我。

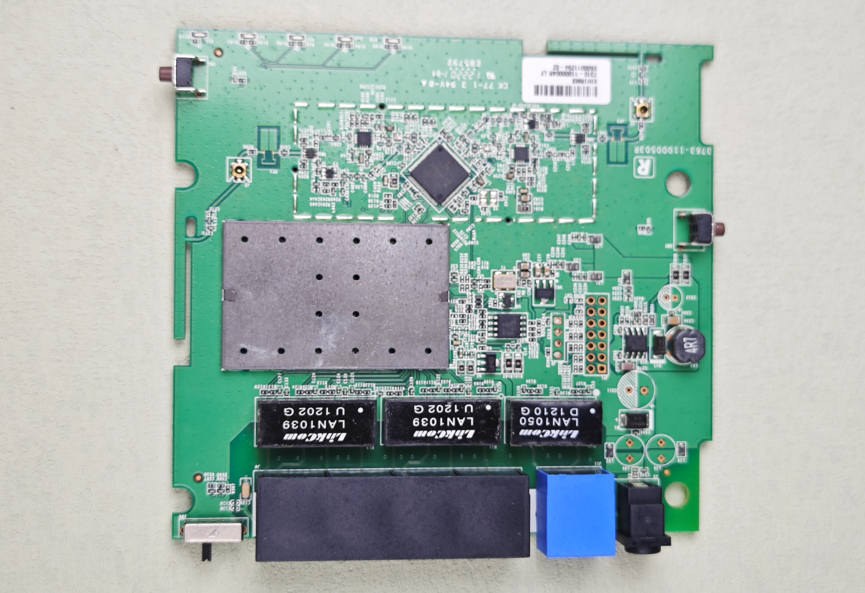

拆开之后板子是这样的，和那个年代大多数100元左右的路由器没啥区别。

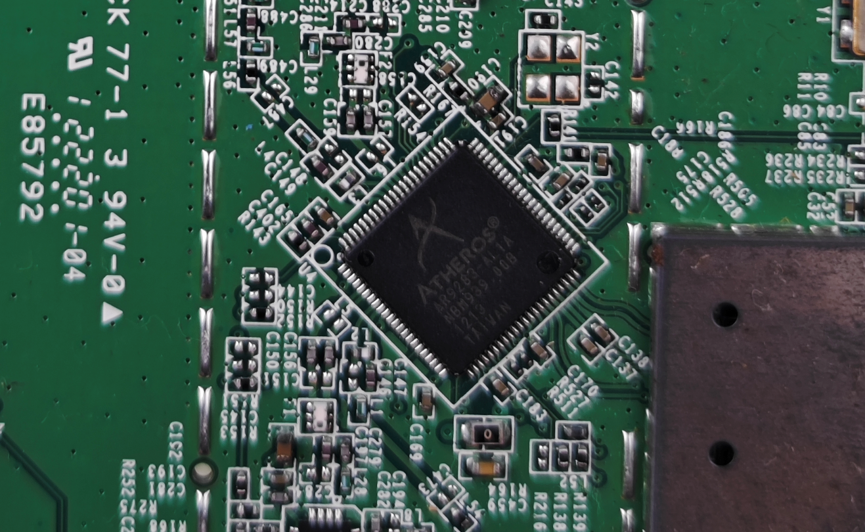

两个无线用的是Atheros的AR9283。

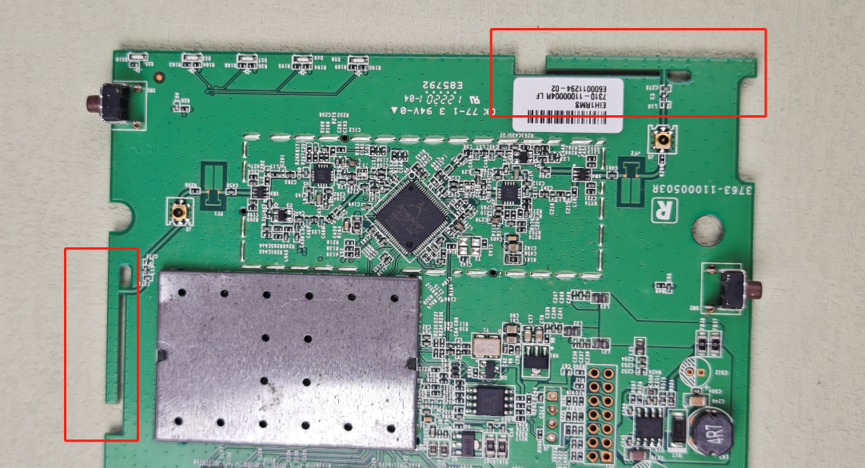

天线是PCB天线，所以在外壳上没看到伸出的鞭状天线。

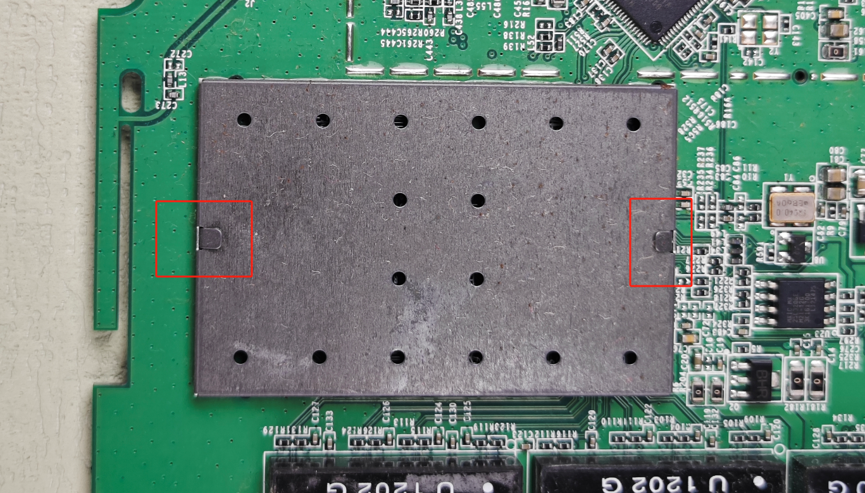

板子上有一个比较大的屏蔽壳，屏蔽壳是通过两侧伸出的这个爪子弯折来固定的。把这两个小爪子掰直了，就可以把屏蔽壳撬下来。

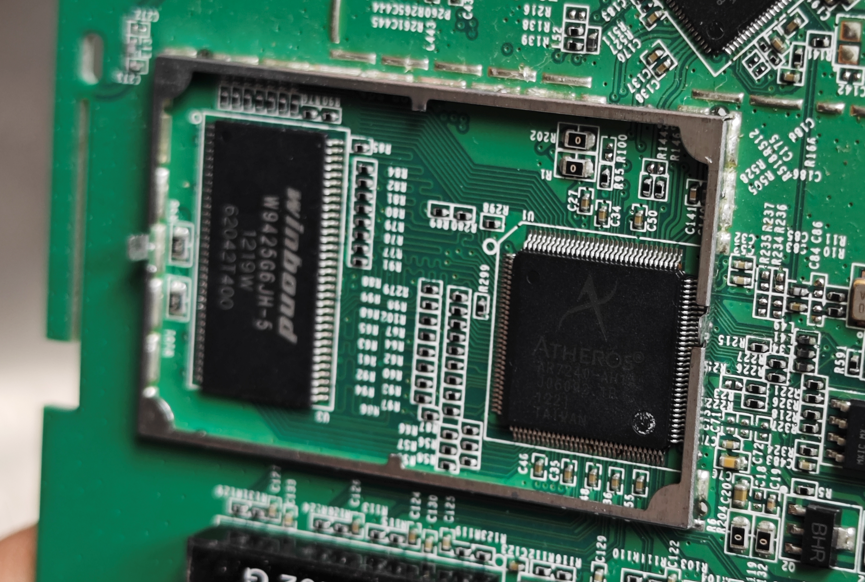

把屏蔽壳撬掉之后，可以看到底下的芯片也是Atheros的，型号是AR7240。搭配的SDRAM是华邦的W9425G6JH-5。

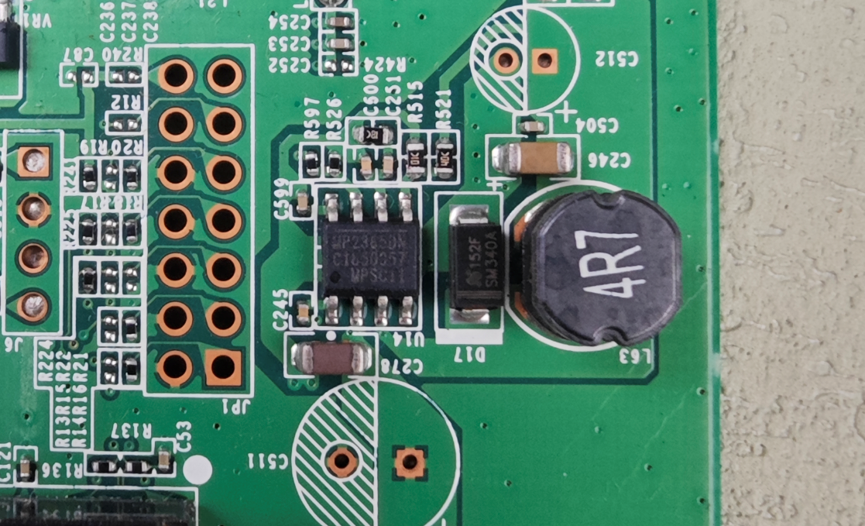

板子上的DC-DC型号是MP2365，封装是SOP-8，旁边有一颗二极管，这应该是一颗非同步BUCK芯片。

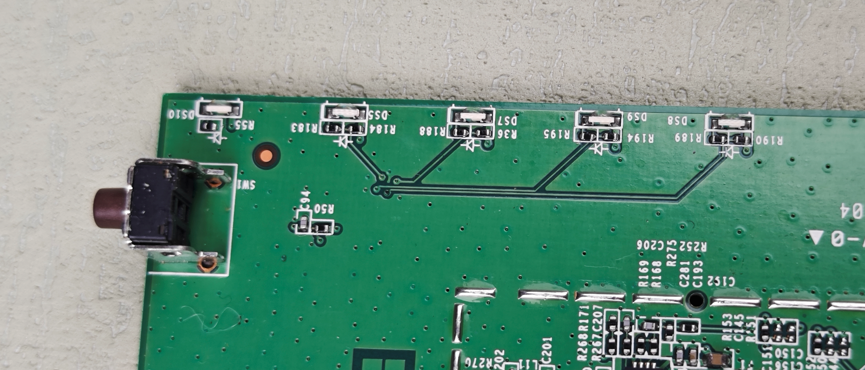

板子边缘的五颗状态指示灯是侧发光的。

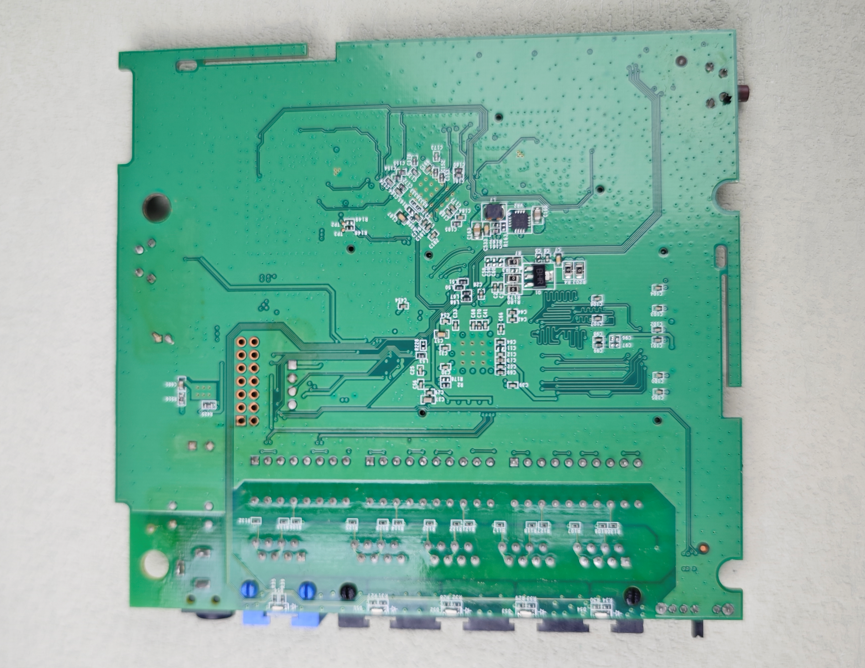

板子背面的布线。可以看到这个板子是四层，我之前拆的一些类似的路由器，PCB板都是两层板。

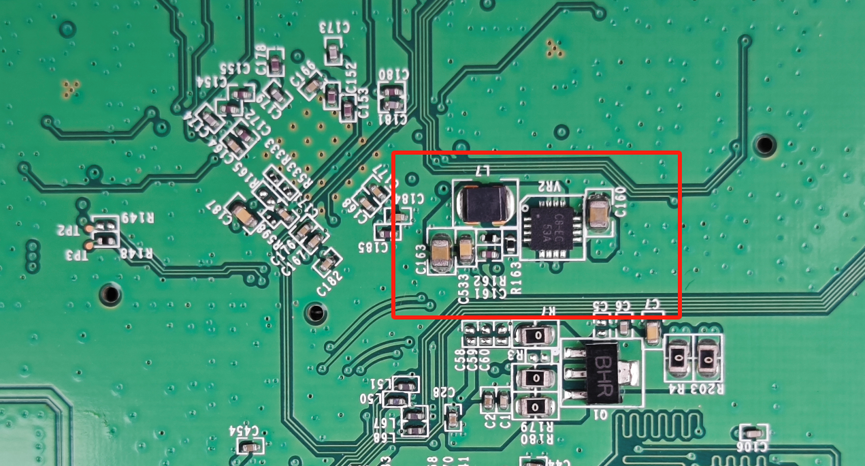

板子背面看起来还有一个DC-DC，封装是QFN-16。看走线是给正面的AR9283供电的。

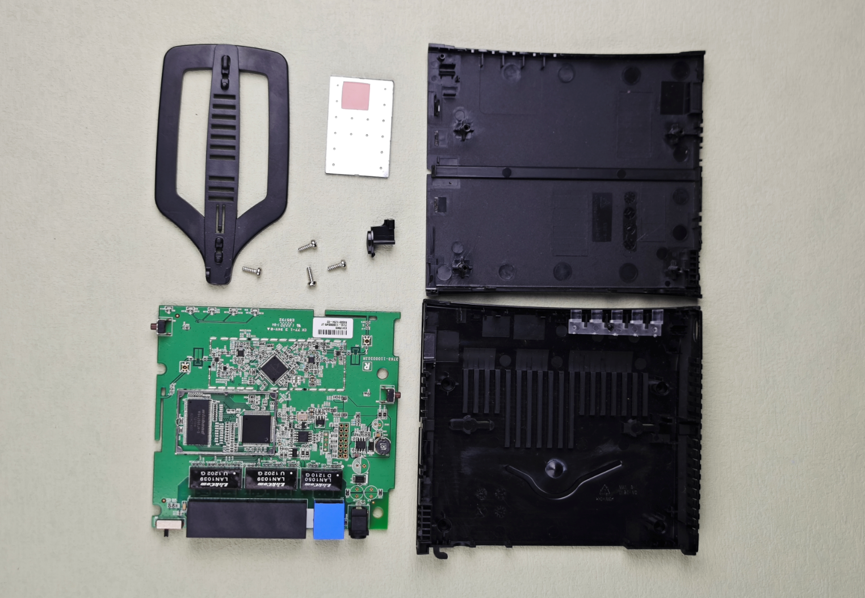

全家福。
