上一个帖子中，已明确需要实现的基本功能、能接入的外设等信息。

在正式开始原理图与PCB设计之前，还需要细化硬件方案的框架、板子的形态。

本帖子将进行详细的讲解。


硬件框架


根据基本功能和需要接入的外设，拟在底板上增加下述的接口。


接口

用途

电源

为整板器件与外设提供电源

视频

接显示器，看画面，调试

USB

键盘、鼠标、U盘

PCIe

网卡、SSD、显卡

DDR4

LattePanda Mu模块

风扇

散热风扇

确定了接口，整套系统的框图就逐渐清晰起来了。

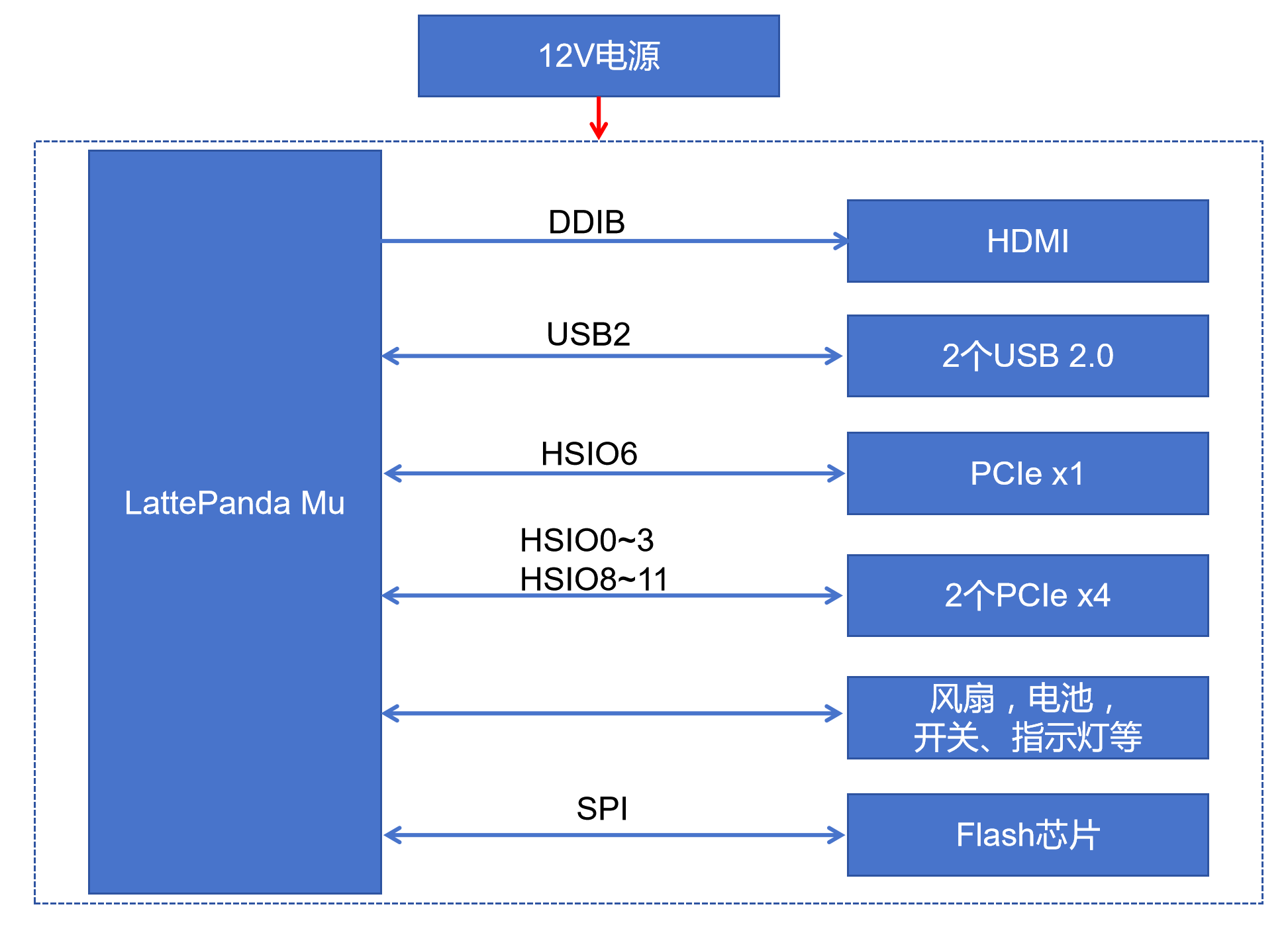

参考官方的设计文档，我将LattePanda Mu的IO资源分配如下图：

值得一提的是：底板还需要增加一个Flash芯片，用于存放BIOS固件。如果只靠核心板模块自带的BIOS固件，万一不小心搞崩就麻烦了，因此需要一个备用件，这样就能放心的去折腾了。



整体形态


第一种：竖立

所有PCIe板卡，还有LattePanda Mu模块，都是竖插的，参考下面的示意图：


第二种：平铺

所有PCIe板卡，还有LattePanda Mu模块，都是平铺的，参考下面的示意图：



你更倾向于哪种形态呢？欢迎在评论区讨论。


下个帖子将正式开始原理图与PCB设计部分。如对您觉得有帮助，请帮忙点赞，谢谢。#DIY设计# #NAS# #软路由# #WiFi/以太网#
