12块钱招财猫摆件里电路是怎么样的？

最近买了一只可爱的招财猫作为桌面摆件，还是蛮好玩的可以一直摆手招财，如下图：

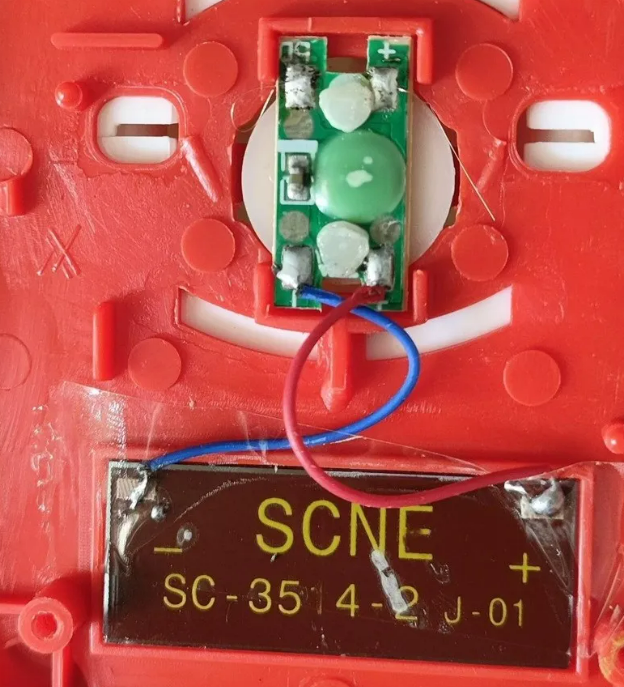

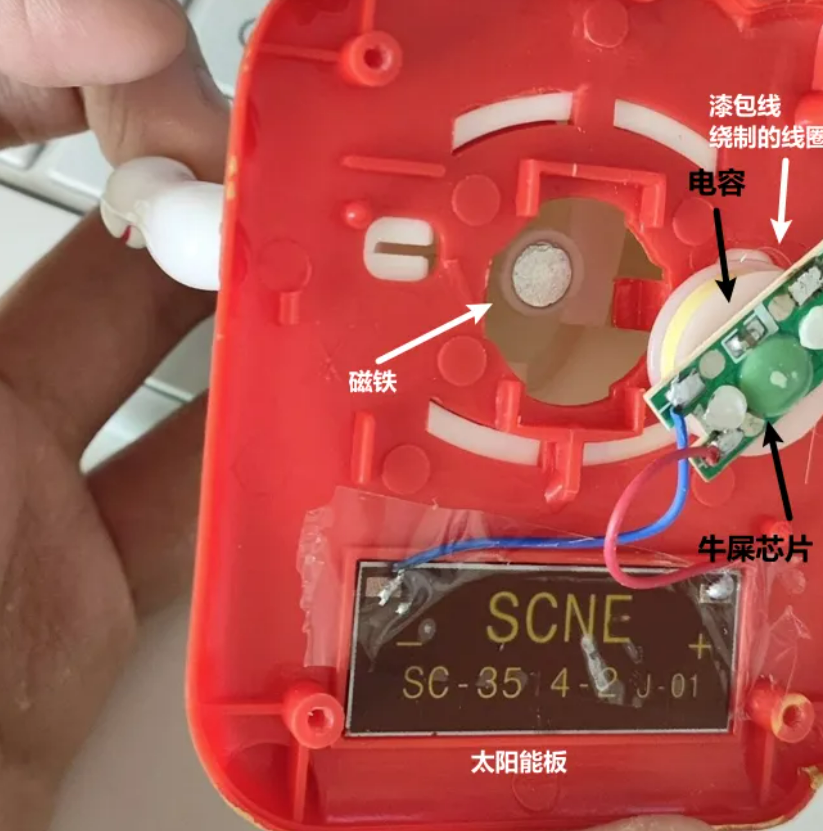

那么他的内部电路构造是怎么样的呢？ 拆开后发现里面的构造如此简单，一个太阳能板，一颗 牛屎 芯片，一颗电容，一个线圈，一个磁铁。 拆解图如下：

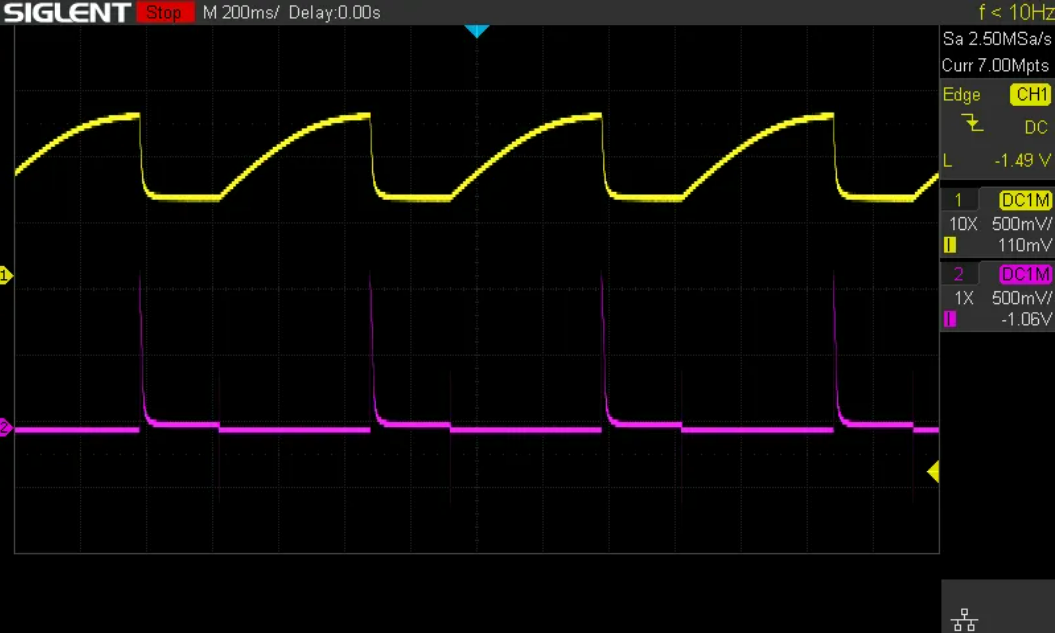

下图黄色为输入端波形图，测试点为太阳能输出的红蓝线；红色为驱动线圈的两端的驱动波形。

电路逻辑： 太阳能板将光能转化为电能，然后给电容充电（黄色波形）； 电容充电到牛屎芯片工作电压时，牛屎芯片输出一个脉冲（红色波形的尖峰就是驱动脉冲）去驱动漆包线绕制的线圈，线圈会产生一个磁场，然后这个磁场会与招财猫爪子上的磁铁产生一个相互作用力，从而让磁铁带动招财猫的爪子摆动。 不得不说这个是一个非常巧妙的设计 ：

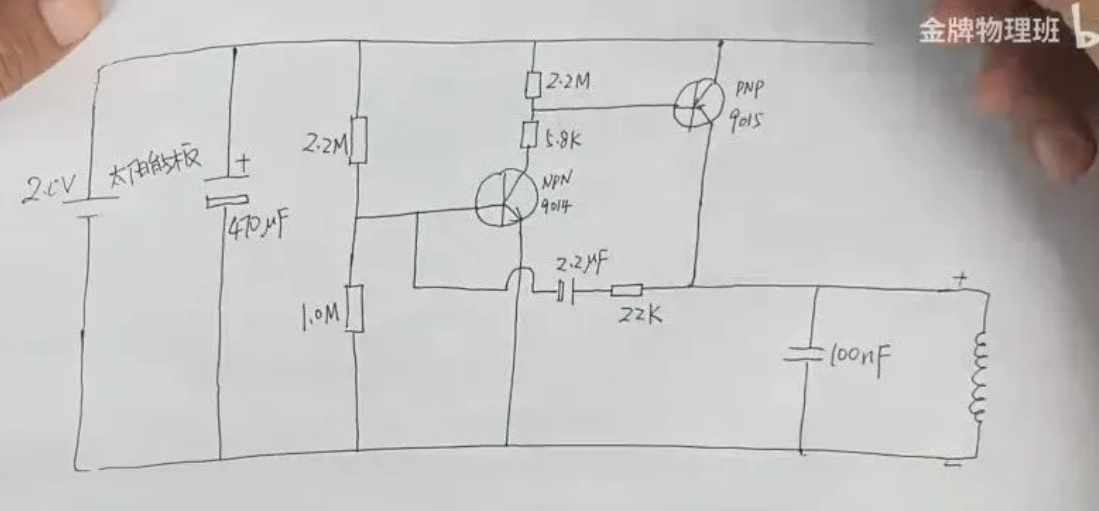

我也在网上找了一个用三极管搭的方案，大致电路图如下， 无论是牛屎芯片，还是三极管分立元件，我认为原理都是一样的。下面的电路图 出自b站up主金牌物理班：
