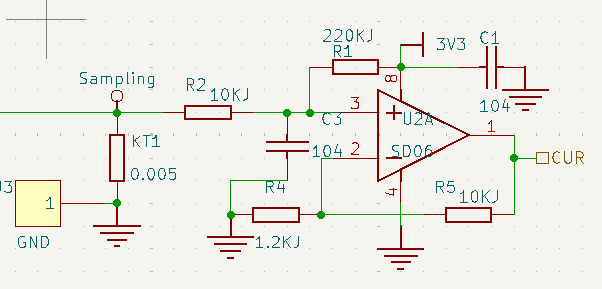

上图是一个电流采样电路，1. R1的作用；2. C3的作用；3. 放大倍数

电动车控制器的电路图，求解！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

硬创社
全部评论 默认 最新
喵咕噜
2025-02-28 16:54:29 来自广东
回复
偏置/滤波/8.927
厅 㙓
2025-02-28 15:25:33 来自广东
回复
R1 偏置供电， R2和C3为放大器提供低通滤波输入 放大倍数与R5与R4 值共同决公式你在网上随便找一下
人间四月八度余温
2025-02-28 15:20:31 来自湖北
回复
1.R1与R2构成分压，3脚电压 V3=(3.3-Vsampling)/23+Vsampling=(3.3+22Vsampling)/23； 2.C3电容滤波，保证输入信号稳定； 3.U2A放大倍数由R5 R4构成为10/1.2+1=9.333倍，Vout=9.333*V3=9.333*(3.3+22Vsampling)/23 分析的不对还请指教
