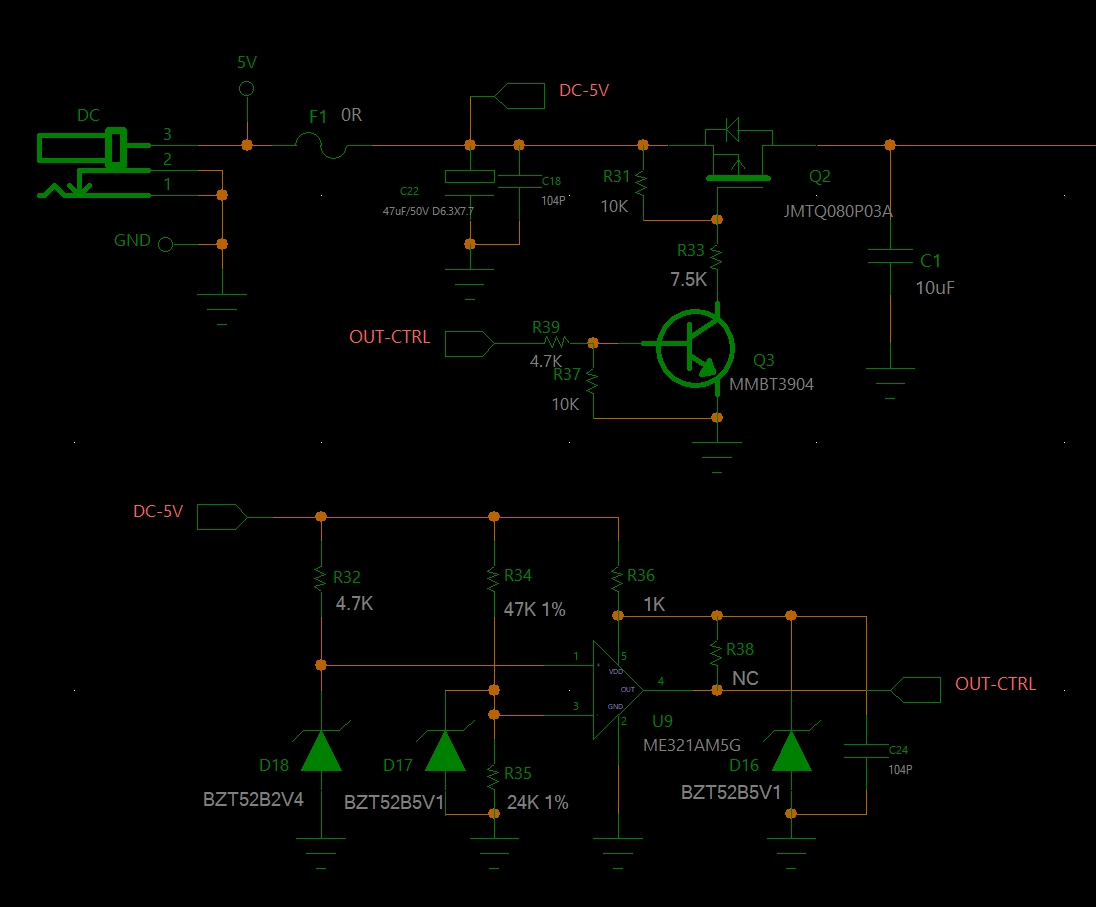

#DIY设计#这个电路设计在超过5.5V，电源输出关闭，保护后级电路不损坏。目前碰到的问题是：先接入5V电源，向上调高电源电压，Q2是可以正常截止的。但是如果用5.6V以上电压接入，Q2会存在一个瞬间开启的情况，会是什么原因？ U9用运放和比较器都试过。

#DIY设计#
硬创社
全部评论 默认 最新
人间四月八度余温
2025-03-10 17:42:07 来自湖北
回复
稳压管做基准源，会不会是击穿响应速度没那么快，击穿前运放有输出？
森林
2025-03-10 18:26:08 来自四川
回复
[强]
逮虾户
2025-04-09 16:27:43 来自浙江
回复
这是一个运放做比较器电路吧？U9-3脚电压低于2.4V，OUT-CTRL输出高电平，Q2打开，U9-3脚电压高于2.4V，OUT-CTRL输出低电平，Q2关断。但是按照R34,R35的分压来计算，DC-5V要大于7.1V，OUT-CTRL才会输出低电平，保护机制启动，跟题主描述的好像有点差异。另外题主遇到的问题应该是上电过程中，由于R34,R35分压电路比R32,D18电路高一个数量级，所以U9的3管脚电压上升比1管脚慢，导致上电瞬间OUT-CTRL输出的是高电平。减小R34,R35阻值，给D18并足够大的电容都可以解决这个问题。
小尚硬件
2025-04-09 15:49:13 来自浙江
回复
常规问题GS之间加一个电容0.1UF左右，可以解决，开通速度慢一点，防止一瞬间的电流过大，PMOS损坏
87p95m065a 作者
2025-03-21 18:08:48 来自广东
回复
回复结果： 电路设计没有问题。是使用的电源，在带负载时做了软启动，而且时间比较长，有50MS左右，导致Q2上电会有开启的情况
喵咕噜
2025-03-11 21:09:22 来自广东
回复
需增加软起动实现，D18并电容105，R37并电容105，要想稳定以上的增加还需要再优化优化，还有些地方设计也没考虑好。继续调吧。
电子象
2025-03-11 19:34:39 来自重庆
回复
U9的5脚供电串1K的电阻？这么大的电阻吗？
电子象
2025-03-11 19:33:13 来自重庆
回复
R34，R35的阻值就是原理图这样吗？有点没看懂，当5.6V输入时，U9的1脚电压是2.4V吧，U9的3脚电压是1.8V还是2.5V呢？
