四核RK3566多媒体控制板技术分享:

今天分享一款近期接触到的四核RK3566多媒体控制板（产品型号：ZK-R36A），这款产品在工业控制和智能设备领域有不错的表现，特此整理了一些技术参数供大家参考。

产品概述:

这款控制板采用瑞芯微RK3566 Cortex-A55四核64位芯片方案，搭载Mali-G52-2EE GPU，并支持谷歌Android 11系统。RK3566支持主流音视频格式和图片的解码，包括4K、H.265硬解码，多路视频输出和输入。其嵌入式3D GPU完全兼容OpenGL ES 1.1/2.0/3.2、OpenCL 2.0和Vulkan 1.1，内置NPU（1T）支持多种混合操作，性能强劲。

主要特点:

• ​​硬件平台化​​：主板大小为124 * 80mm，厚度最高12mm，适用于智慧工控终端设备。
• ​​多路显示接口​​：支持LVDS（6/8位）、HDMI、EDP、MIPI多种显示输出接口。
• ​​丰富的扩展接口​​：包括4个USB2.0接口，2个USB3.0接口，4个可扩展TTL串口（可改成RS232 * 4/485 * 1），4路GPIO接口，1路I2C接口等。
• ​​多种网络支持​​：具备RJ45接口支持Ethernet，WIFI模块支持2.4G/5G Wi-Fi（默认2.4G，BT和5G选配），以及4G网络。
• ​​AI应用支持​​：支持深度学习、姿态分析等多种AI应用场景。

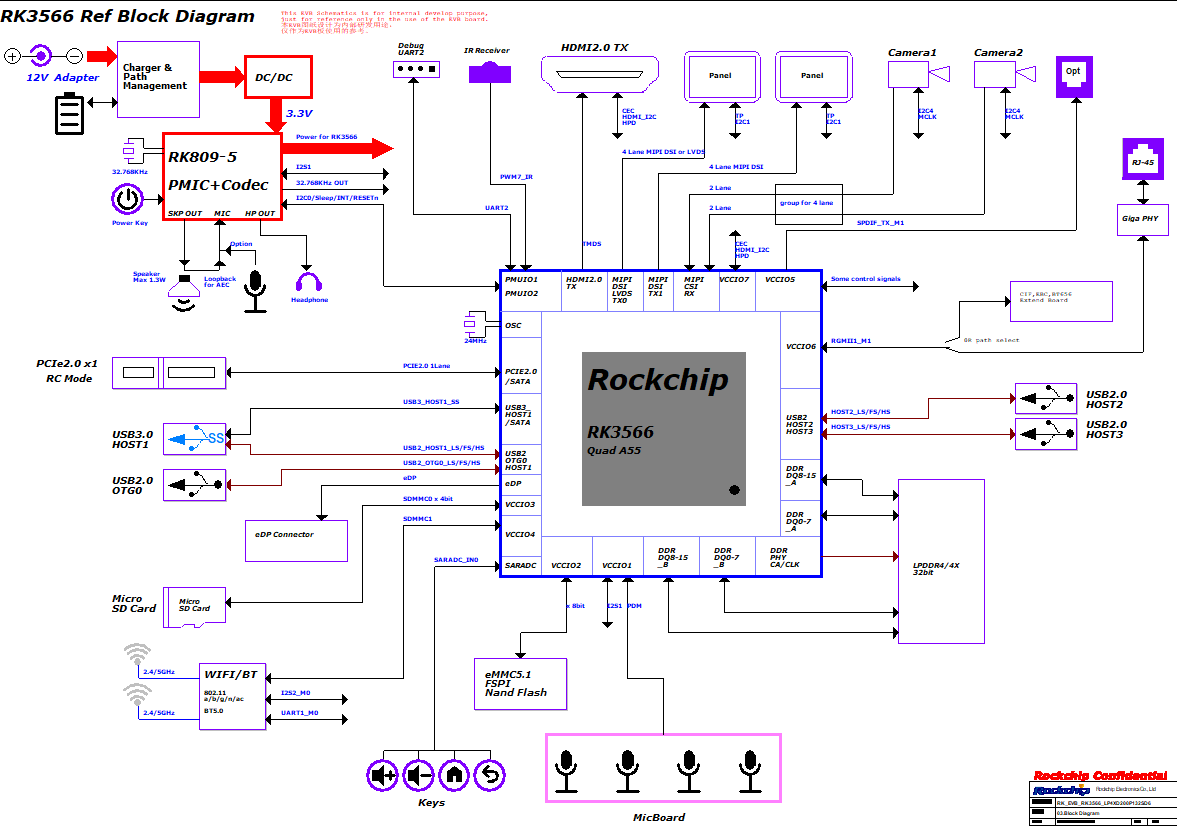

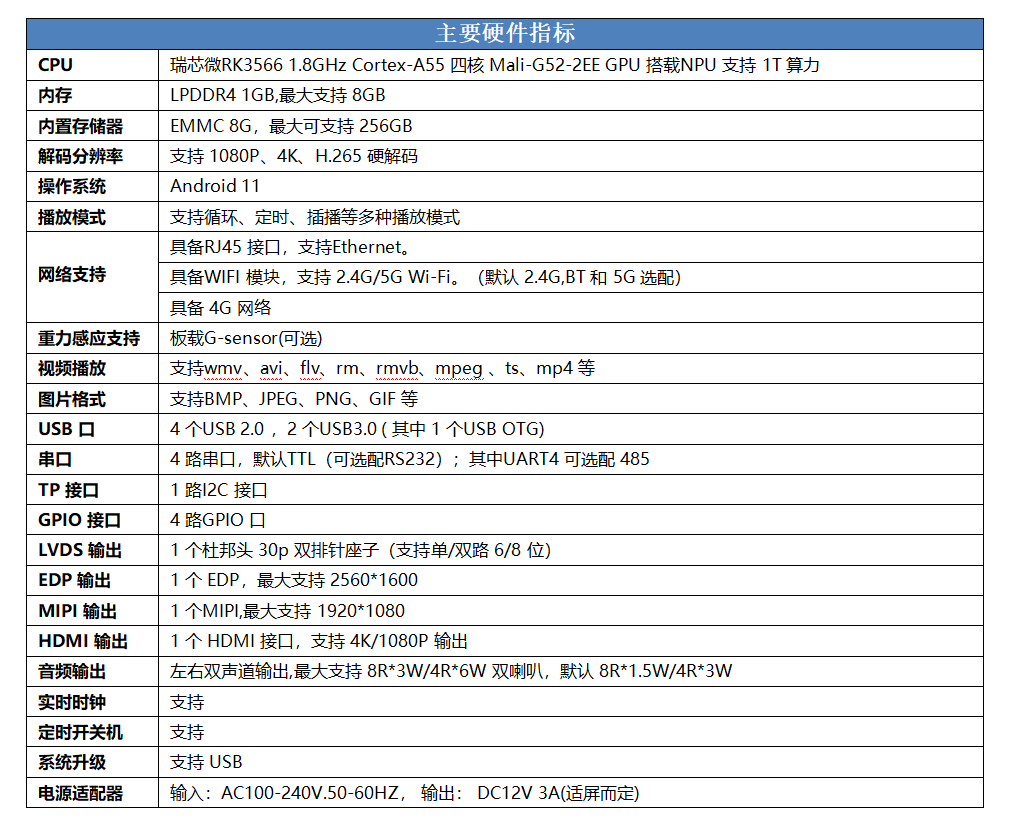

基本功能列表:

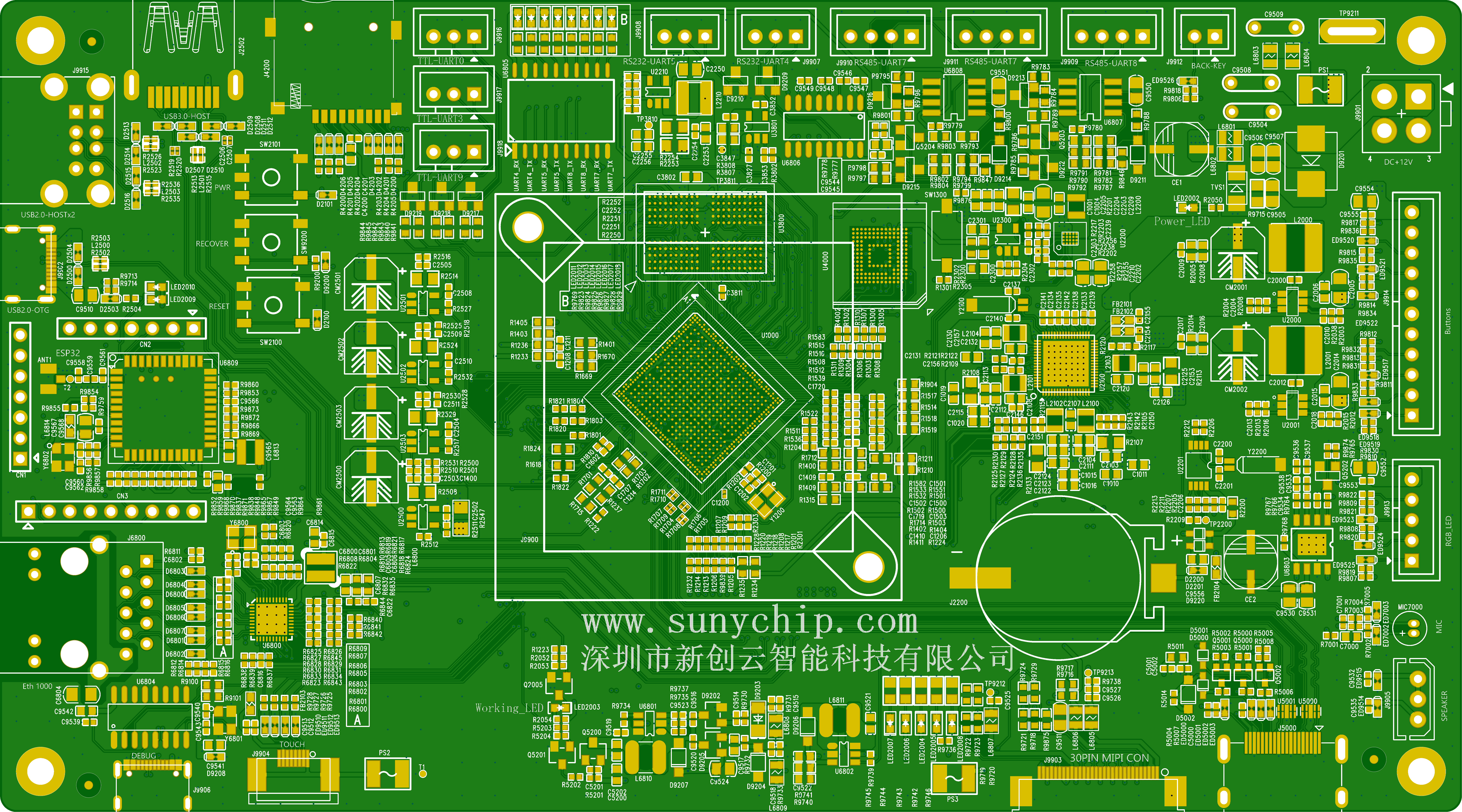

PCB尺寸和接口布局主板尺寸:

    1、PCB板厚：1.6mm

    2、尺寸：124 * 80mm*12mm

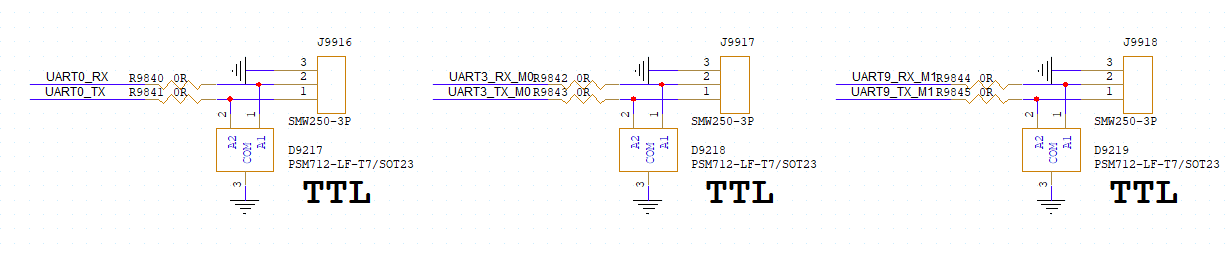

    接口参数说明3个TTL接口，直接从RK3566主控引出:

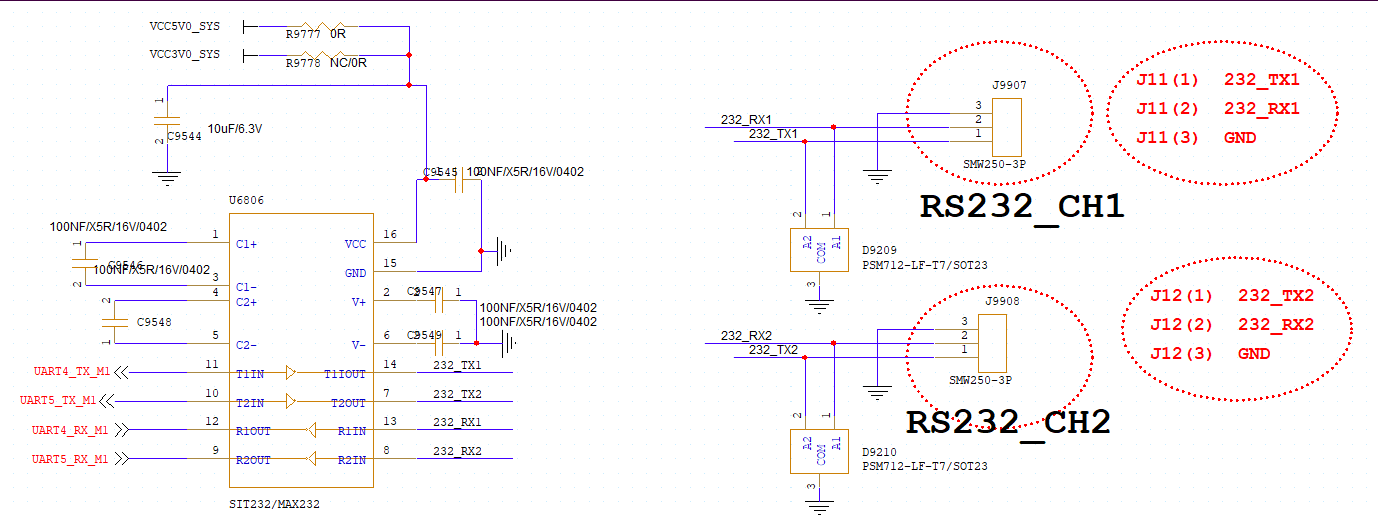

2个RS232电路，经过SIT232转换:

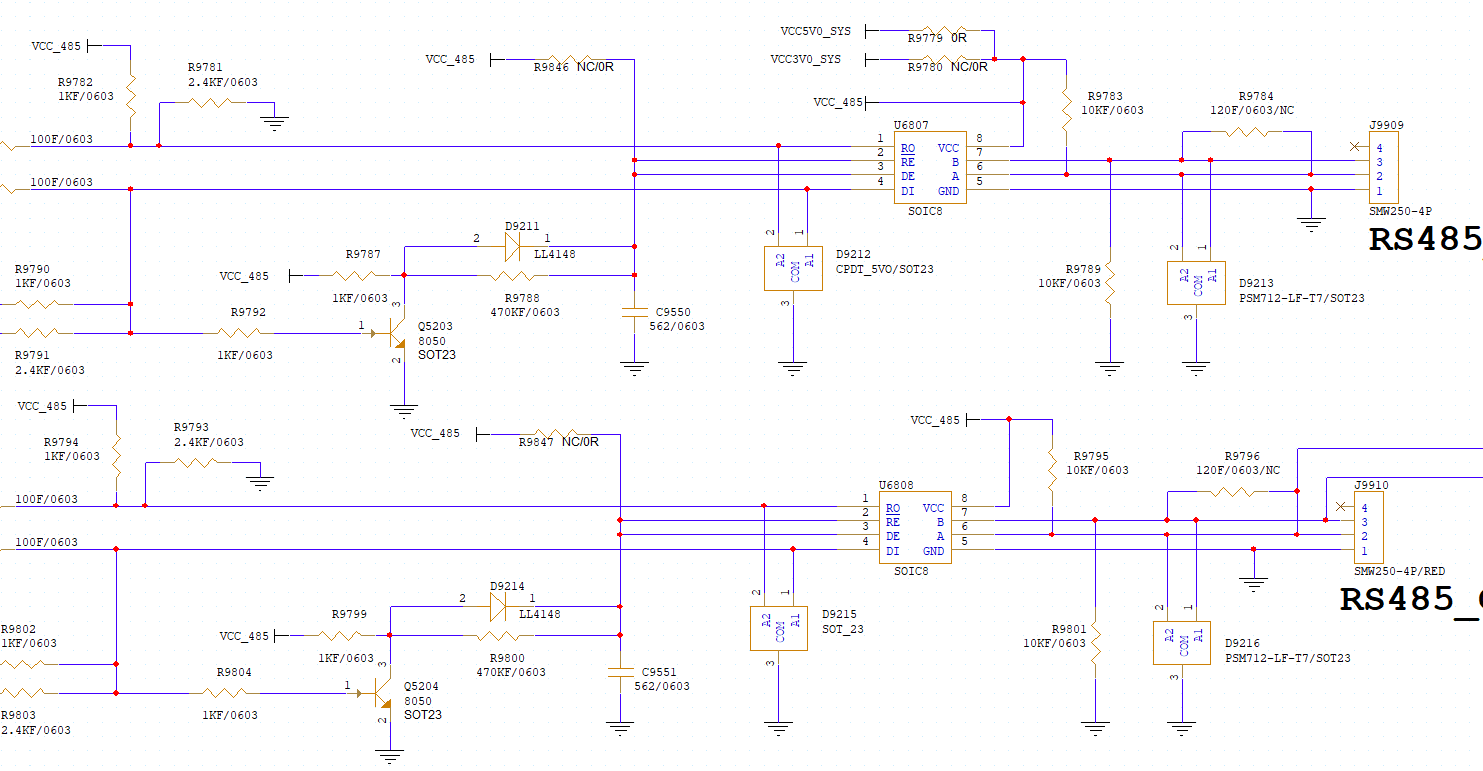

2个RS485电路，经过MAX485转换:

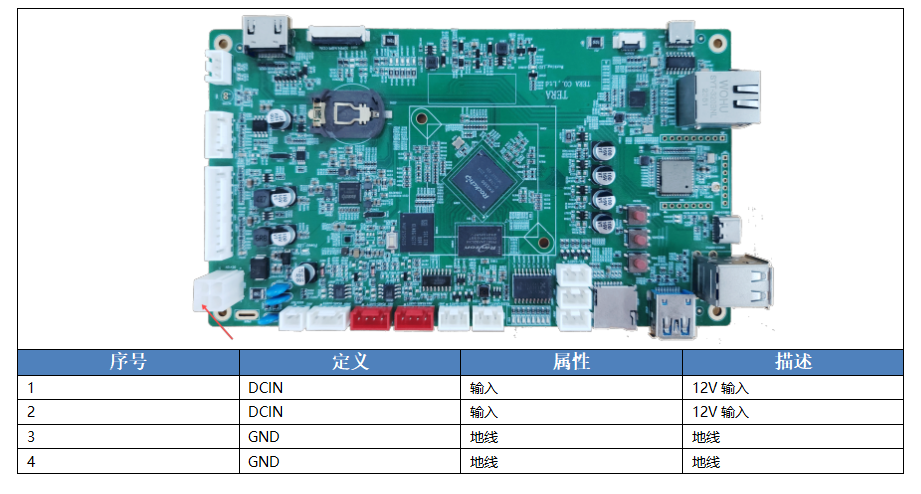

电源输入接口序号定义属性描述:

备注:

    1.电源输入只允许从DC座和红色电源插座给板子供电

    2.DC接口规格为(内径2.0mm外径5.5mm)

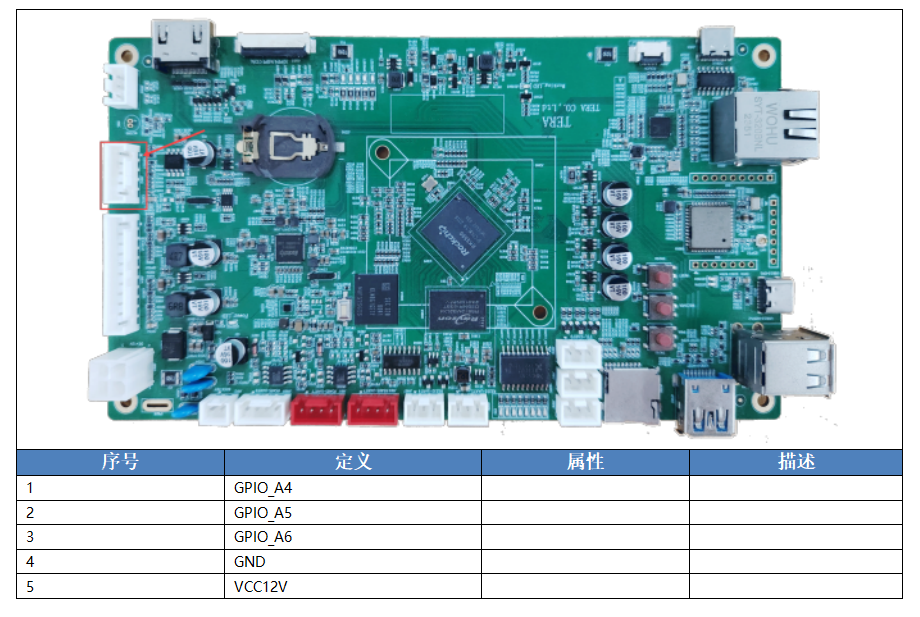

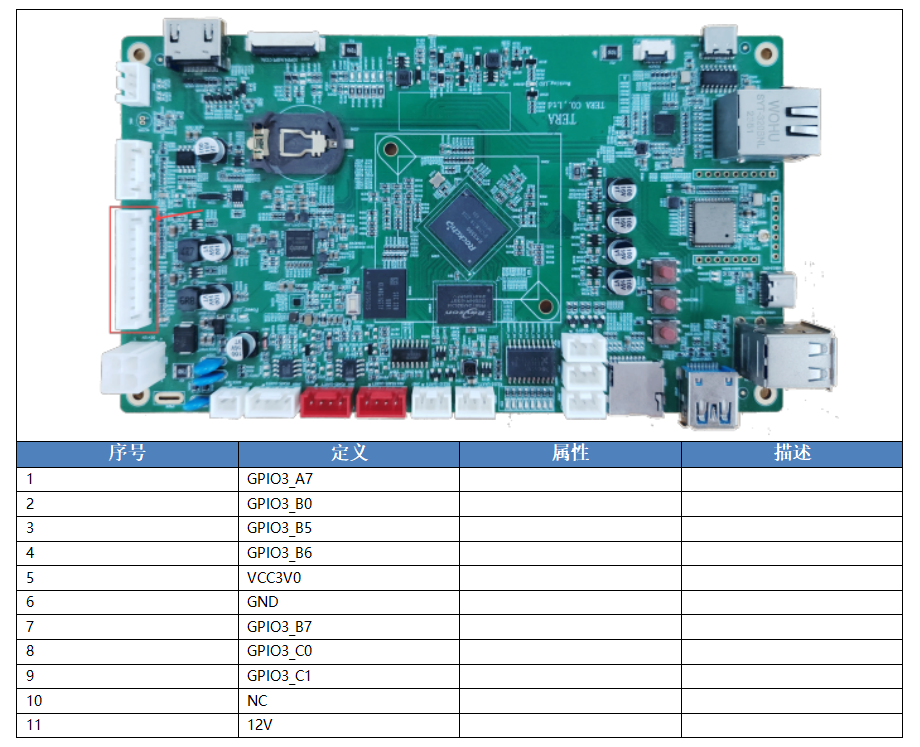

GPIO&I2C接口序号定义属性描述:

UART接口:

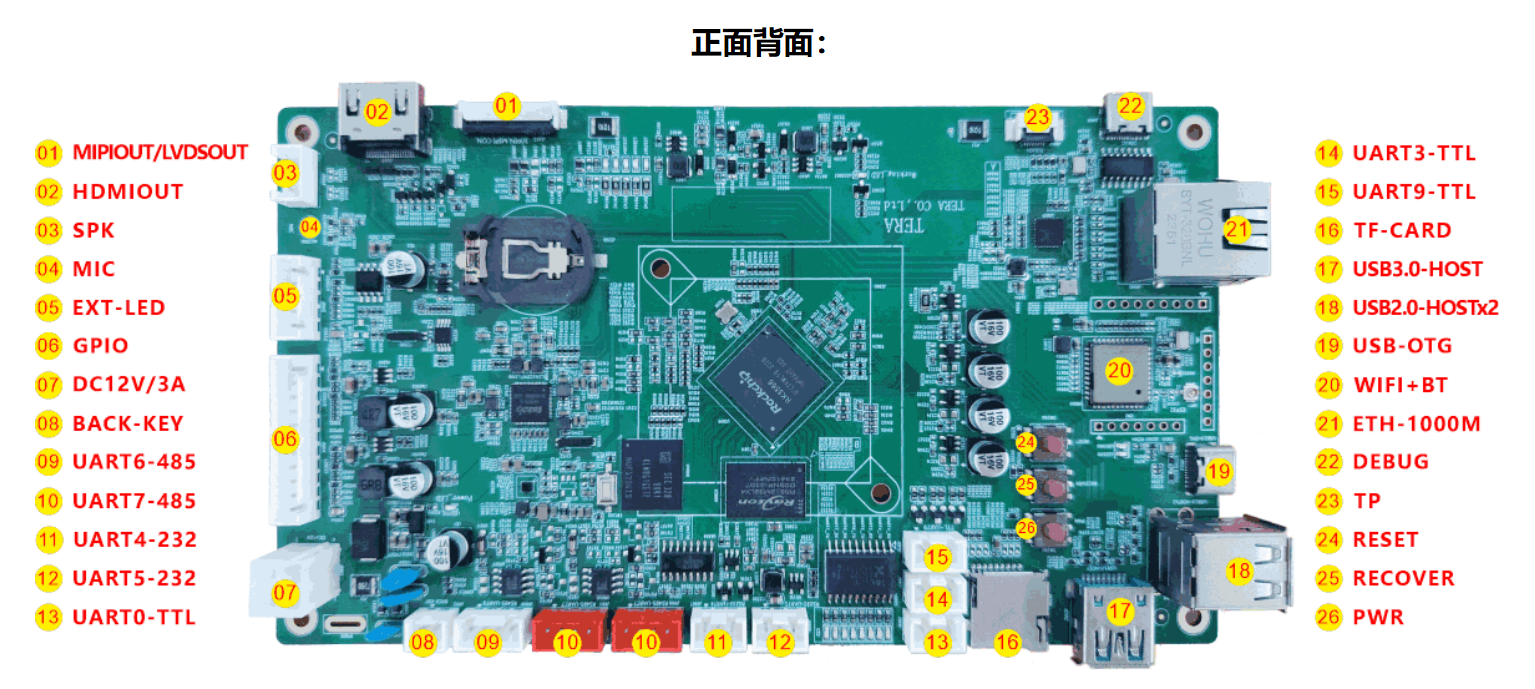

详细UART接口参数请参考原文档，包含UART4-232、UART5-232、UART6-485、UART7-485、UART0-TTL、UART3-TTL、UART9-TTL等多种接口配置。

EXT-LED接口序号定义属性描述：

这款控制板在广告*、互动一体机、安防、工控等领域有广泛应用。其硬件平台化和Android智能化的特点，使其在进行人机交互和网络设备交互时表现出色。

希望这些信息对大家有所帮助，欢迎讨论和交流！
