FPC分板易撕裂？加上这条线轻松搞定分板！（附设计要求）

FPC柔性电路板的外形大多是异形，且尺寸比较小，通常建议使用拼版工艺生产来提高板材利用率。

但FPC的基材是PI或PET，也可以理解为一种特殊的塑料，材质轻薄柔韧，无法像PCB那样通过V-CUT或邮票孔实现拼版连接，而是采用切缝+保留连接点的方式实现SET拼版。

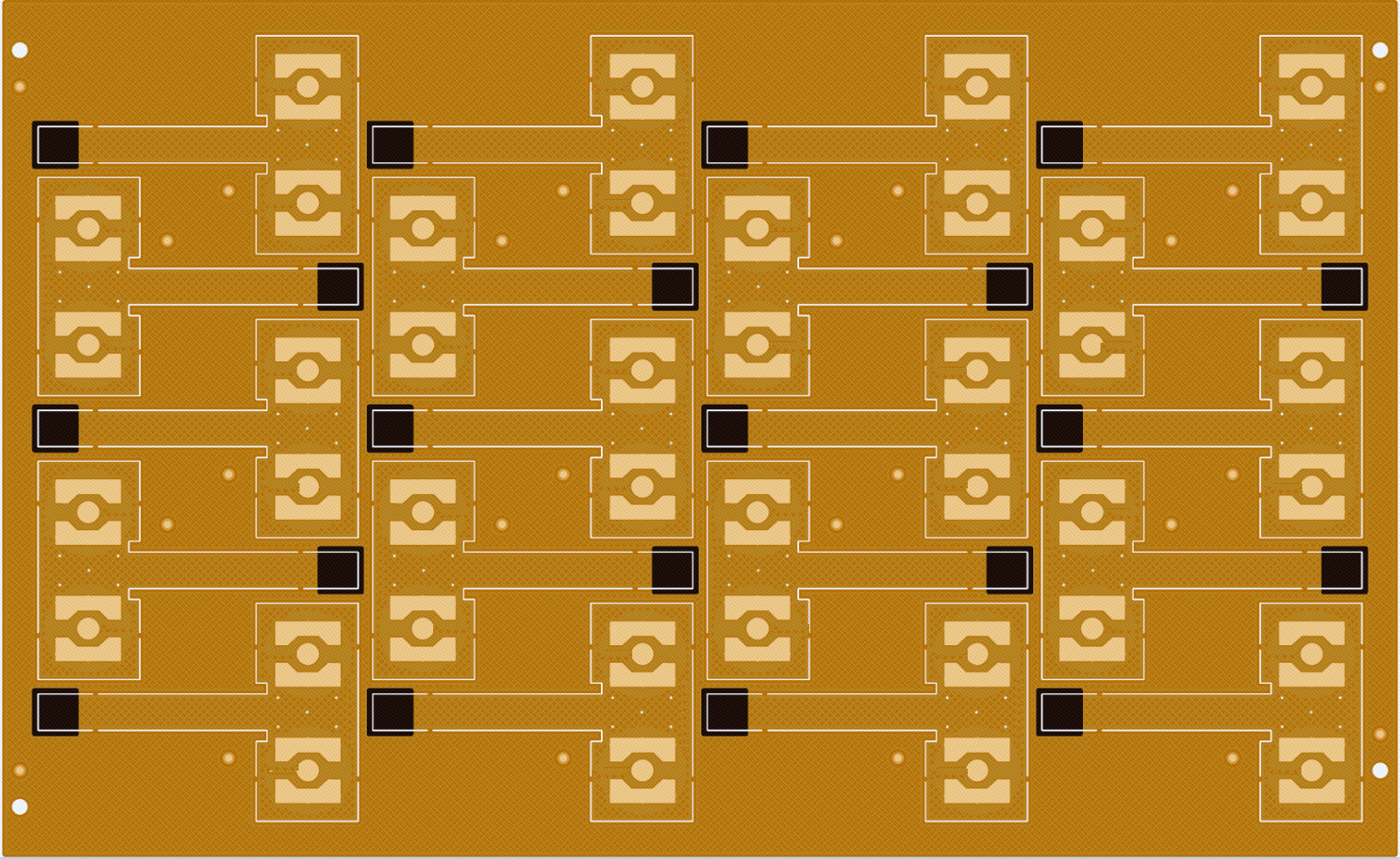

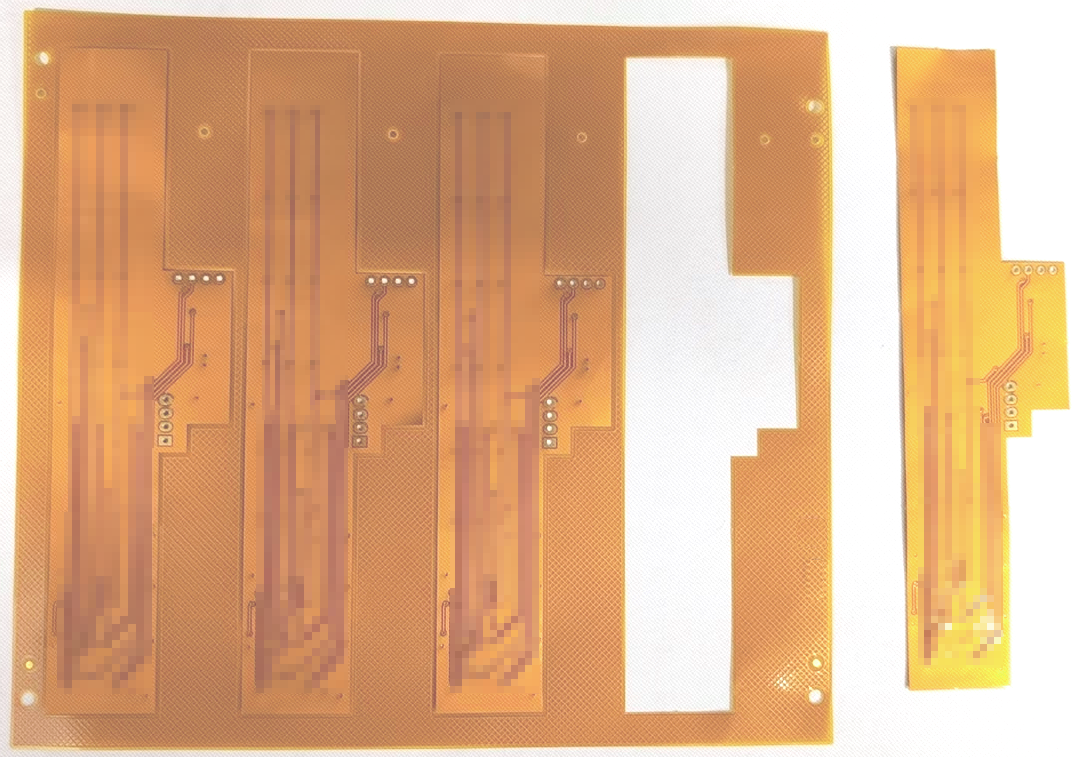

SET拼版

拼版的目的就是为了把多个单PCS的板合拼在一起，以提高板料利用率及方便后序SMT生产，因此单PCS之间不能完全切断，必须要预留一些桥位，保证外形切割后，仍然相连在一起，边上连接的桥位就叫做连接点。

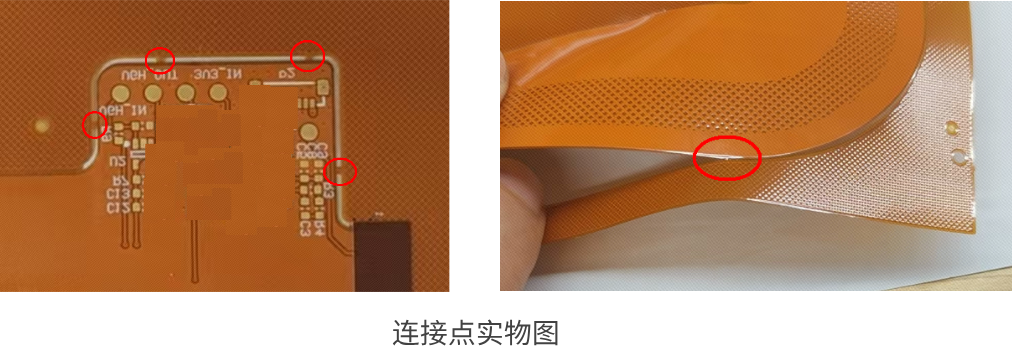

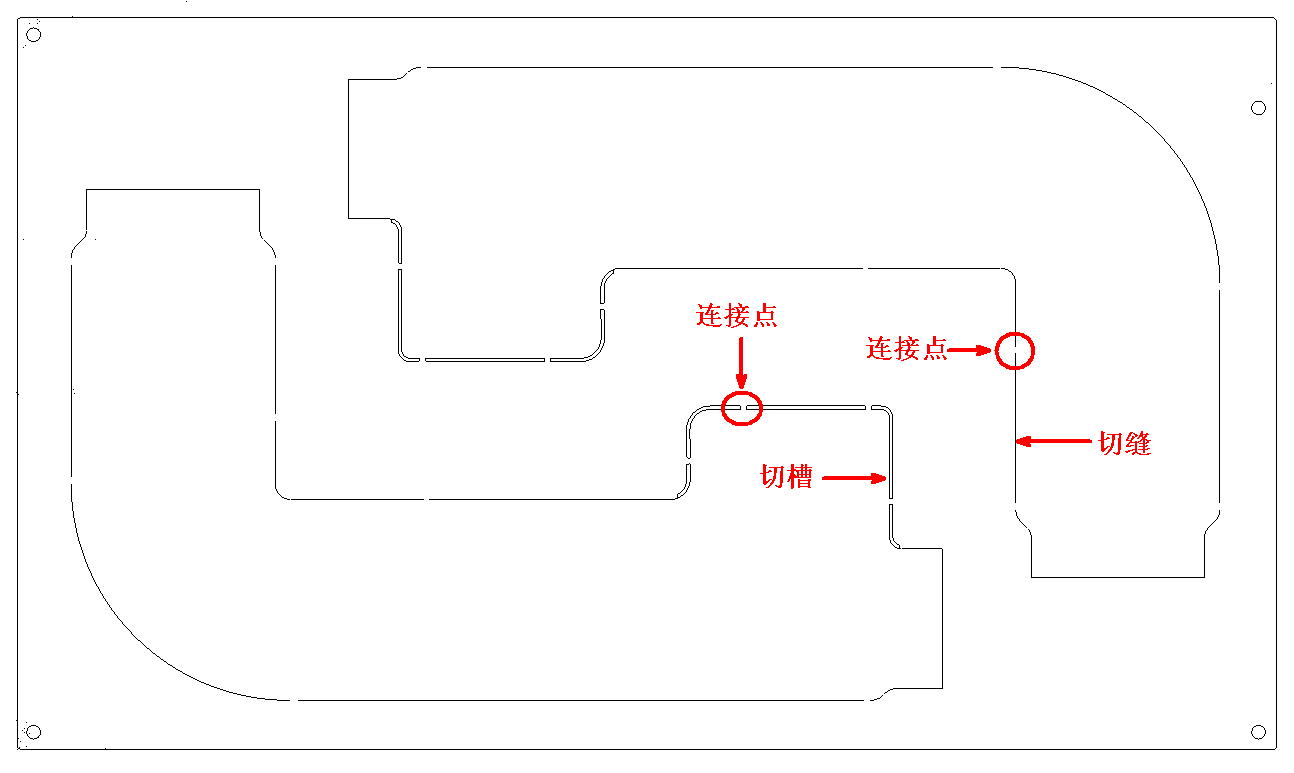

连接点设计图

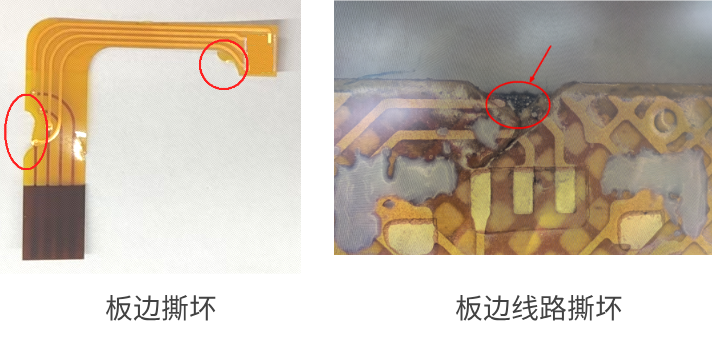

连接点的工艺虽然比较简单，不用钻邮票孔也不用V-CUT，但如果板边没有覆铜，会非常薄，此区域如果设计连接点，在手动分板时，很容易把板子撕坏或把板边的细线路撕断，导致分板不良率升高。

那有什么办法能提高FPC分板良率呢？加上1条防撕裂线就能轻松实现分板！

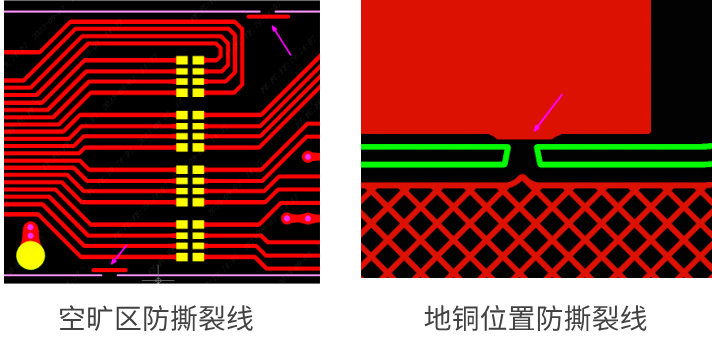

防撕裂线是指在连接点处对应的线路层增加一条小铜线，通过强化连接点区域强度，可有效预防手动分板时FPC的撕坏风险。如果空间允许的话，建议双面外层线路都添加防撕裂线。

嘉人们可以选择自己设计防撕裂线，也可以让嘉立创帮忙设计。

如果需增加防撕裂线，下单时需要备注，并仔细确认生产稿中所加的位置是否符合要求？设计时注意遵循以下规范：

(1) 防撕裂线是增加在双面线路层？评估对原有线路是否有影响？如天线位置不建议增加。

(2) 防撕裂线需设计在板内，离成型线中心需要有0.1mm的距离

(3) 防撕裂线有可能会侧边露铜，需要考虑是否对产品有影响？

(4) 防撕裂线离板内正常线路需有0.1mm的间距，如板边是地铜，可以与地铜做成相连。

(5) 线宽最少0.15mm以上，长度要比连接点两端各长0.5mm以上。
