你是不是也有过这种崩溃瞬间：

好不容易冲到食堂，掏遍口袋发现没带饭卡？

换了衣服，刷卡时发现饭卡还在原来的衣兜里？

……

但是有一样东西，我们出门绝对不会落下 ——手机！既然饭卡总忘带，不如就让它“贴”在手机里吧！

不过……有些饭卡无法转入手机NFC功能，如果直接塞进手机壳又会鼓包、凸起，影响使用感！

那要怎么做才能把饭卡悄无声息的“融入”手机壳呢？

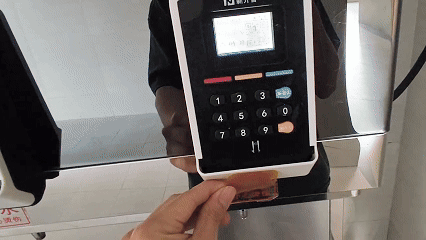

用FPC柔性线路板改造一下就好啦！

工程名称：FPC饭卡

工程作者：章鱼哥要当老板

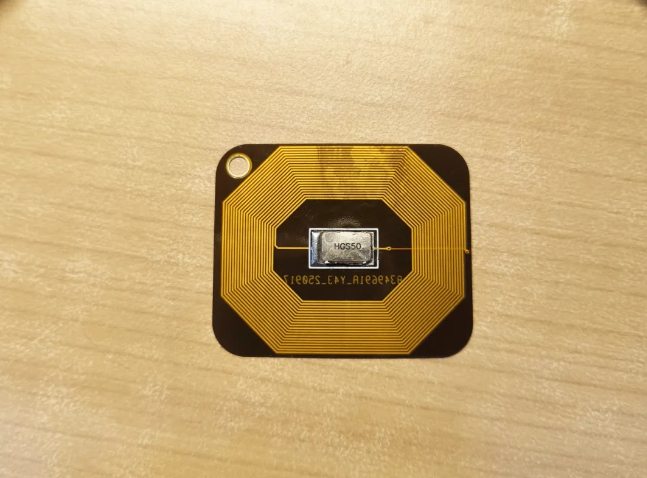

该项目的本质是使用嘉立创双层FPC制作的柔性线圈，将原卡片内的芯片移植到该线路板上。最终成品能解决2个核心难题：

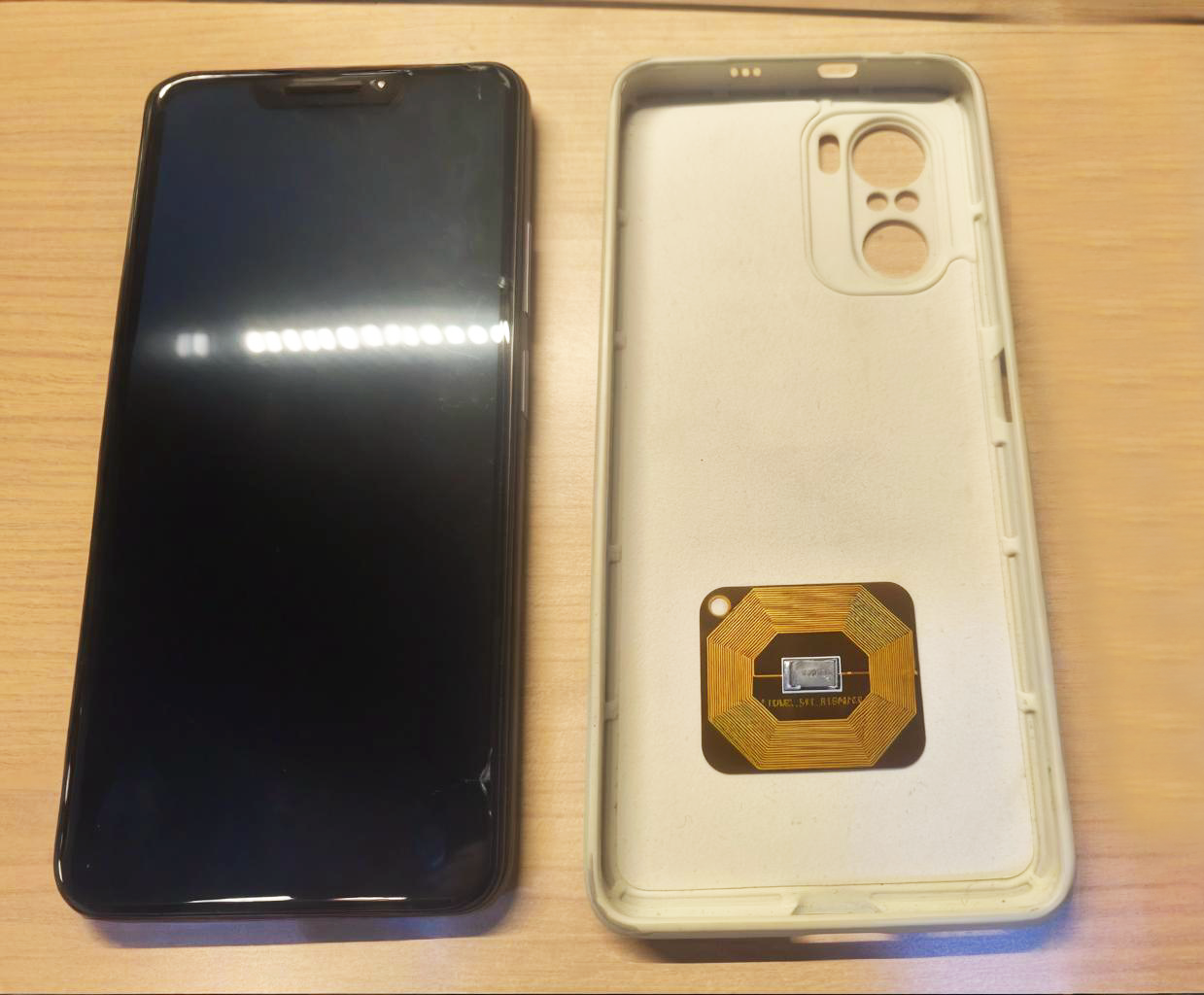

1、不用再单独带卡也不影响使用感：FPC饭卡比原饭卡薄90%以上，能轻松贴在手机壳内壁和手机“绑定”，塞进后完全不会凸起，带手机就等于带饭卡；

2、适配“非NFC迁移卡”：不管是学校加密饭卡，还是不支持手机NFC的旧公交卡、门禁卡等，都能用这个思路改造。

FPC饭卡的核心逻辑和原饭卡完全一致：

FPC 柔性线圈：负责和食堂的刷卡器感应，接收刷卡器发出的磁场能量，同时传递信号；

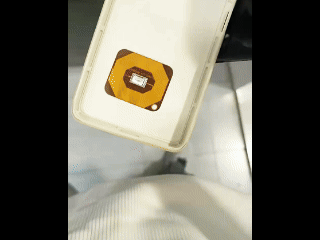

原卡芯片：存储着你的饭卡账户信息（卡号、余额等），移植到 FPC 线圈上后，能和线圈配合，实现 “刷手机壳= 刷饭卡” 的效果。

简单来说：就是把原饭卡的“感应线圈”换成了更薄、更软的FPC版本，芯片还是原来的芯片，功能完全没变化。

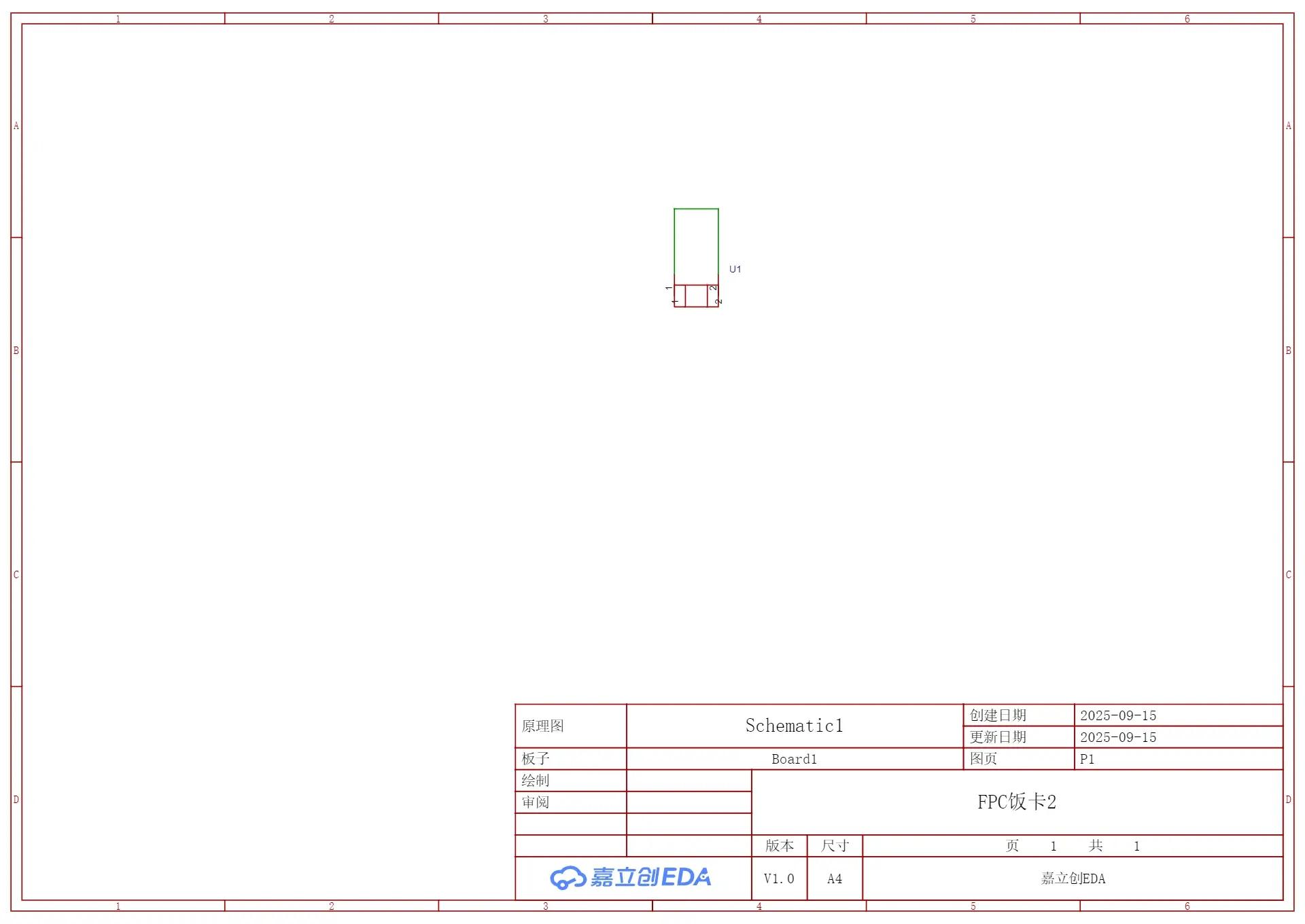

✅原理图：

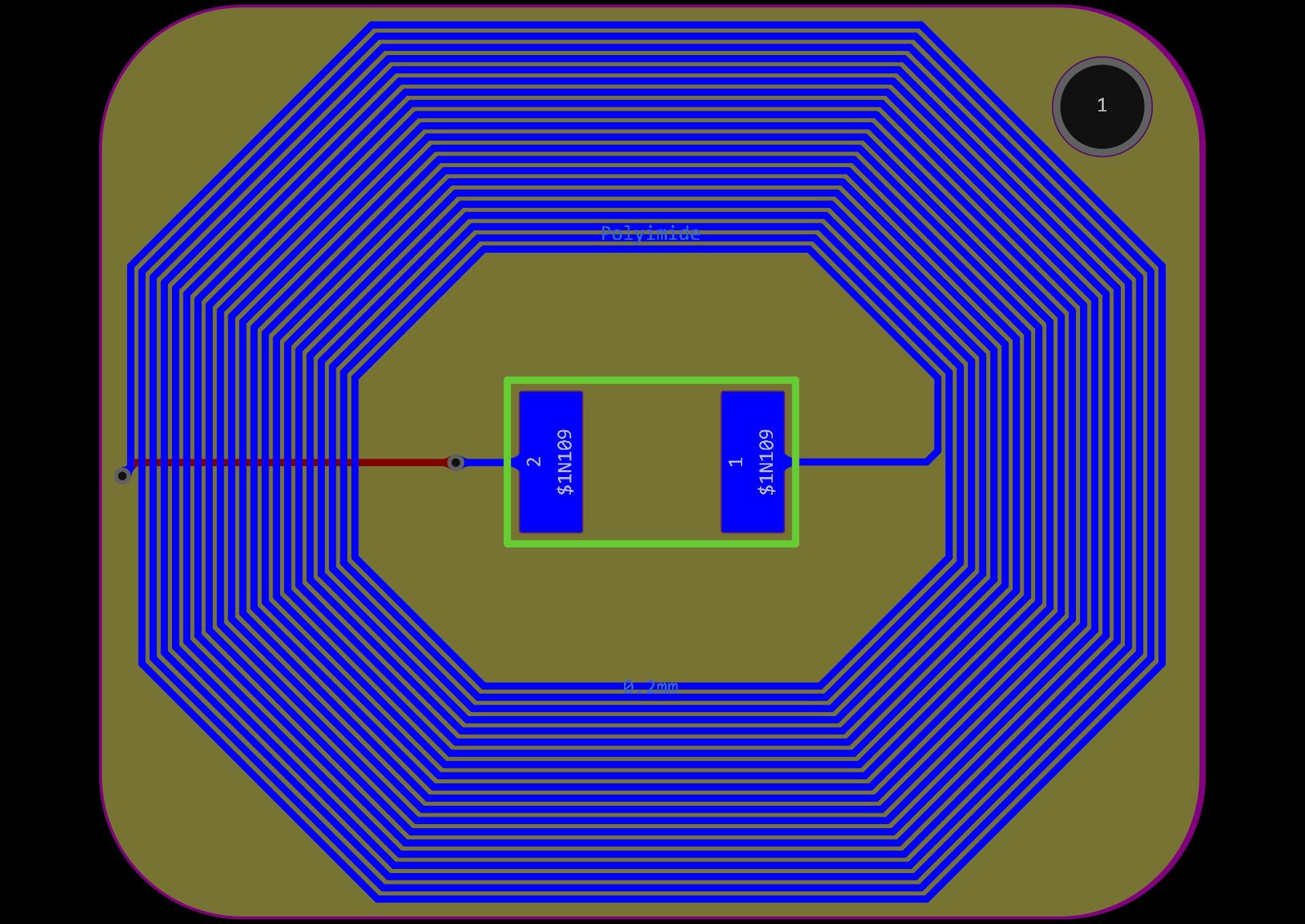

✅PCB图：

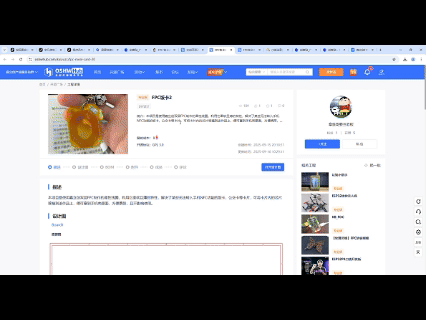

本项目已开源：

-电路设计原理图

-PCB设计图

开源网址：https://oshwhub.com/kaiyuzc/fpc-meal-card-20
