从单面板、双层板的基础覆盖，到超厚板、透明板的特色突破，嘉立创FPC凭借自有独立工厂的精细化管控、成本与交期的优化，以及对工艺细节的打磨，收获了广大客户的认可。

如今，嘉立创FPC再度迎来技术突破——FPC多层板正式上线！我们将以“更低价格、更高品质、更快交期”为核心优势，帮助客户实现每一份创新构想！

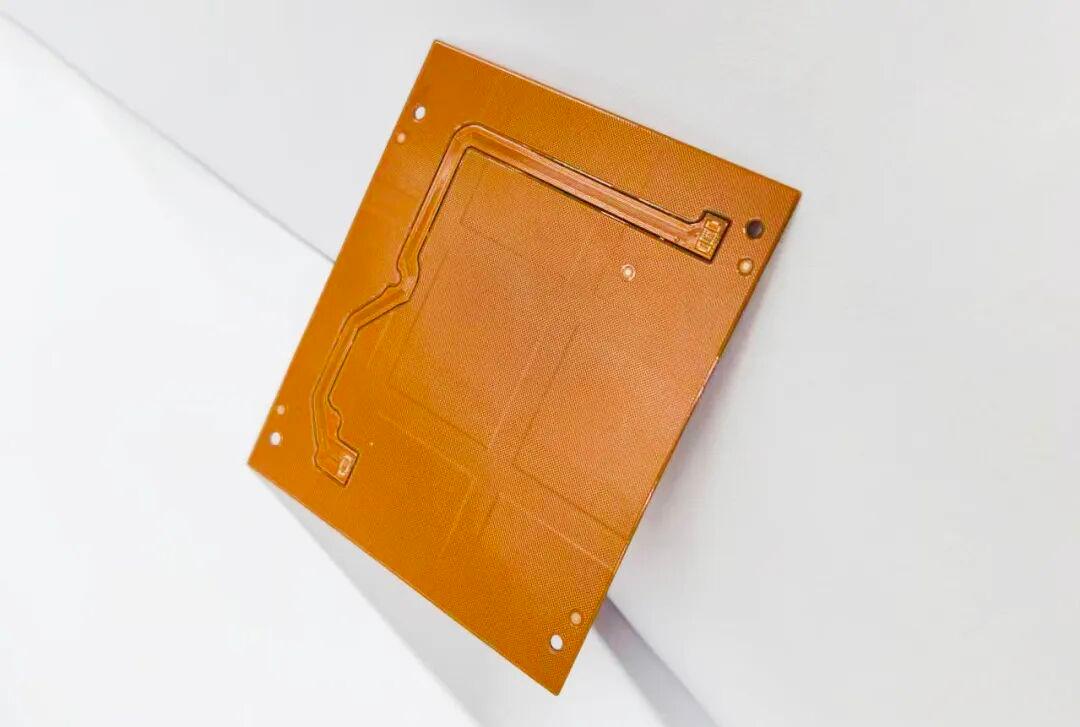

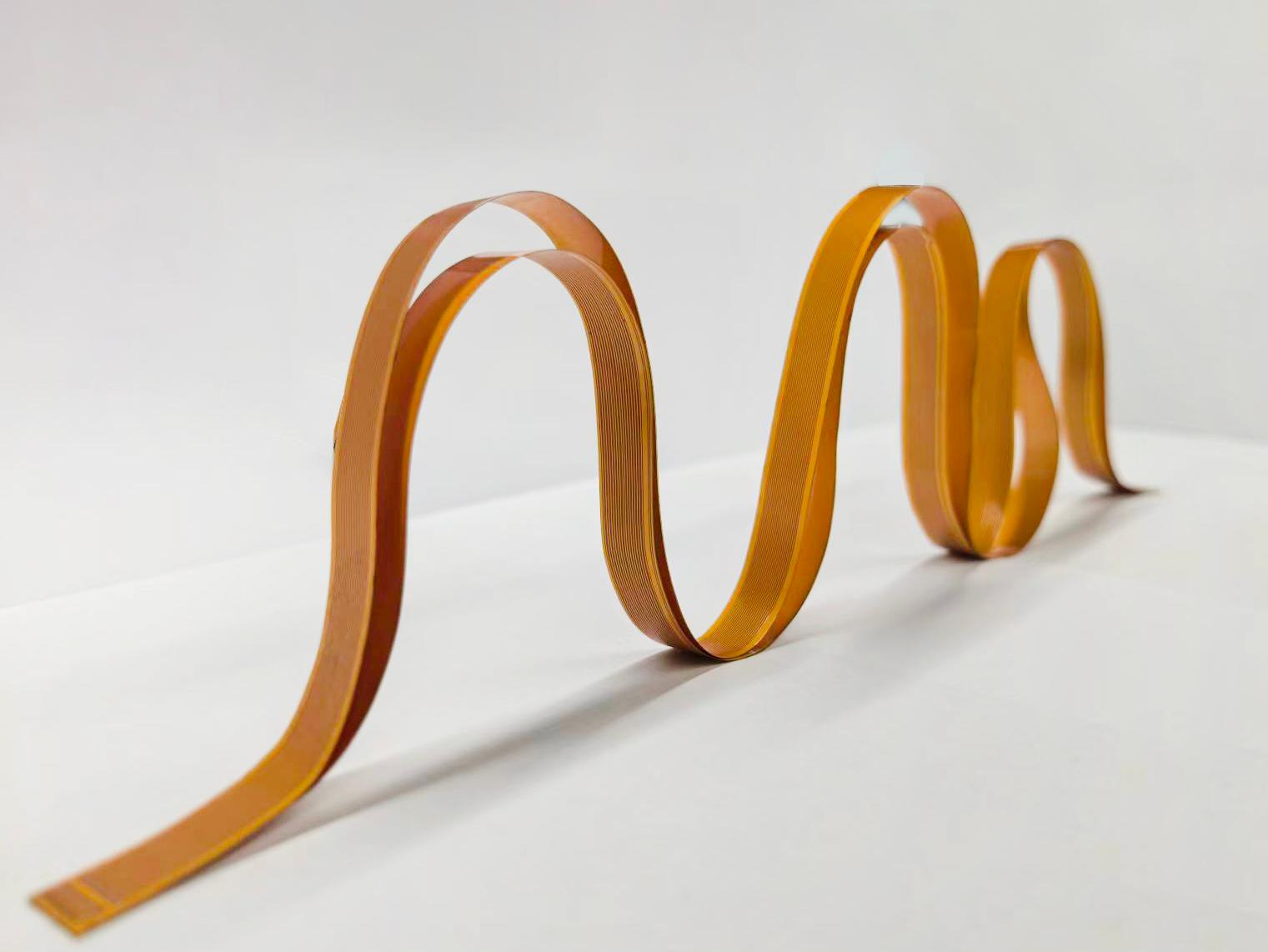

嘉立创FPC多层板实物图

1、单+双+单结构

“单+双+单”属于常规结构，是指中间使用一块双面板基材，上下各使用一块单面板基材压合而成。工艺成熟且稳定性强，建议优先使用！

2、双+双结构

“双+双”属于特殊结构，是指使用两张双面板基材压合而成，也称core+core结构。生产流程比较复杂，不建议使用。

3、自定义结构

针对非常规需求，嘉立创支持自定义结构设计，可以与技术人员联系进行添加。

嘉立创FPC多层板交流群

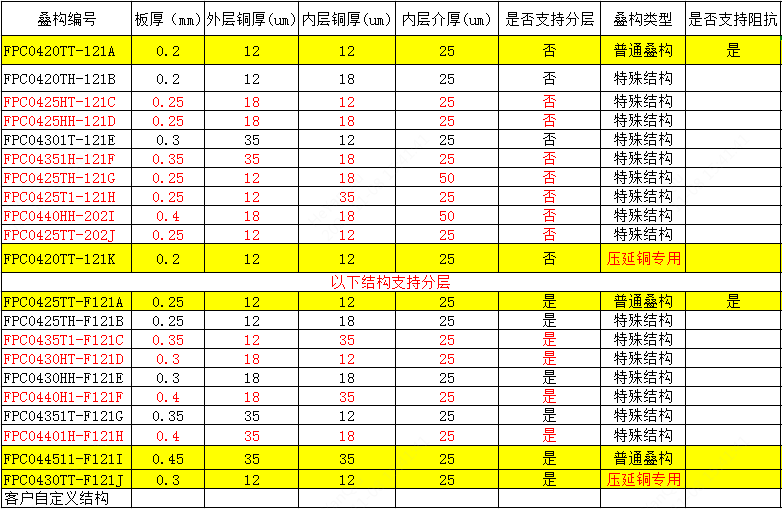

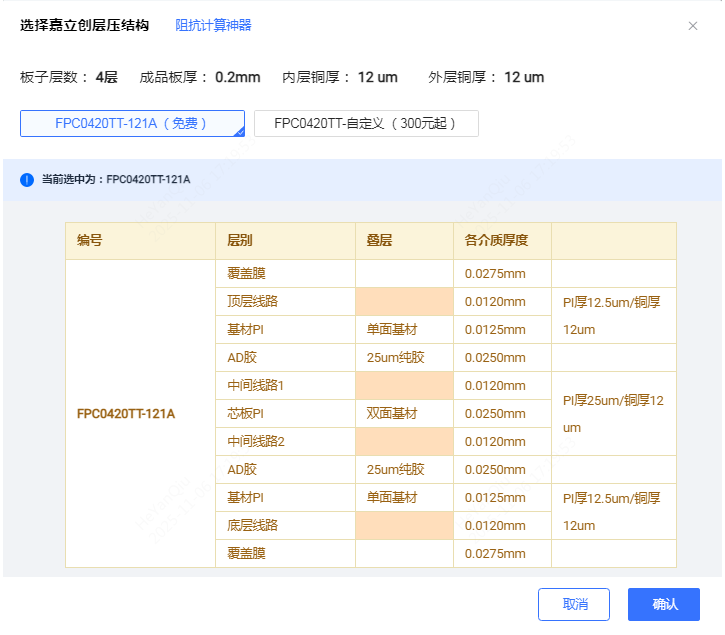

以下为嘉立创系统上目前可选的结构（会持续增加），其中黄底标注的为嘉立创推荐结构，如无特殊要求，建议优先用FPC0420TT-121A。

叠构编号：具有唯一性，如FPC0420TH-121A

1、FPC表示是FPC软板

2、04表示是四层板

3、20表示板厚0.2mm

4、T表示外层铜厚是1/3oz （T=1/3oz=12um,H=0.5oz=18um,1=1oz=35um)

5、H表示外层板厚是0.5oz

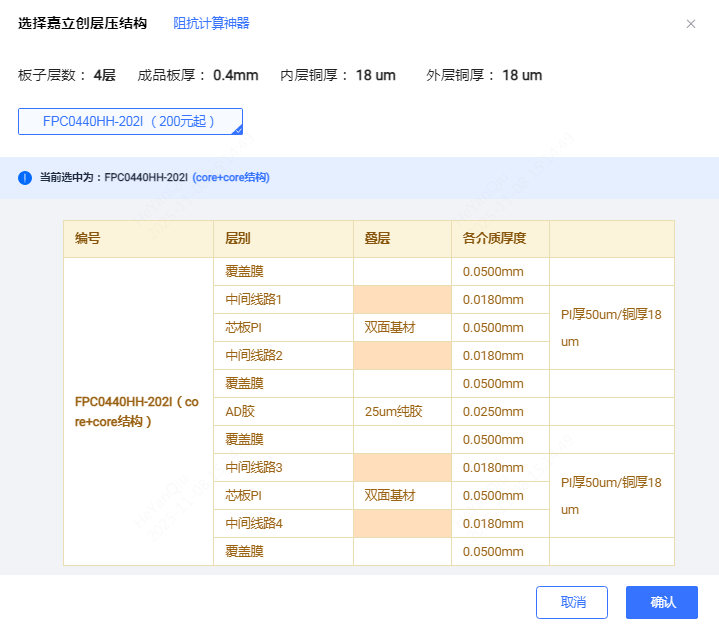

6、121表示结构是单+双+单结构（202表示双+双结构）

嘉立创FPC多层板实物图（双+双结构）

1、超高性价比

通过与2家友商的价格对比发现：嘉立创在工程费和总价上均占优势，相同规格下定制成本可直降30%-50%。

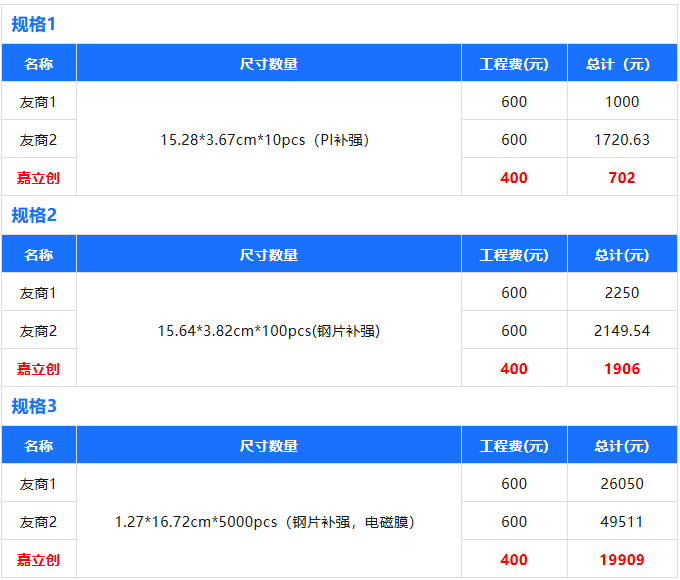

相同资料报价情况如下：

2、交期优势

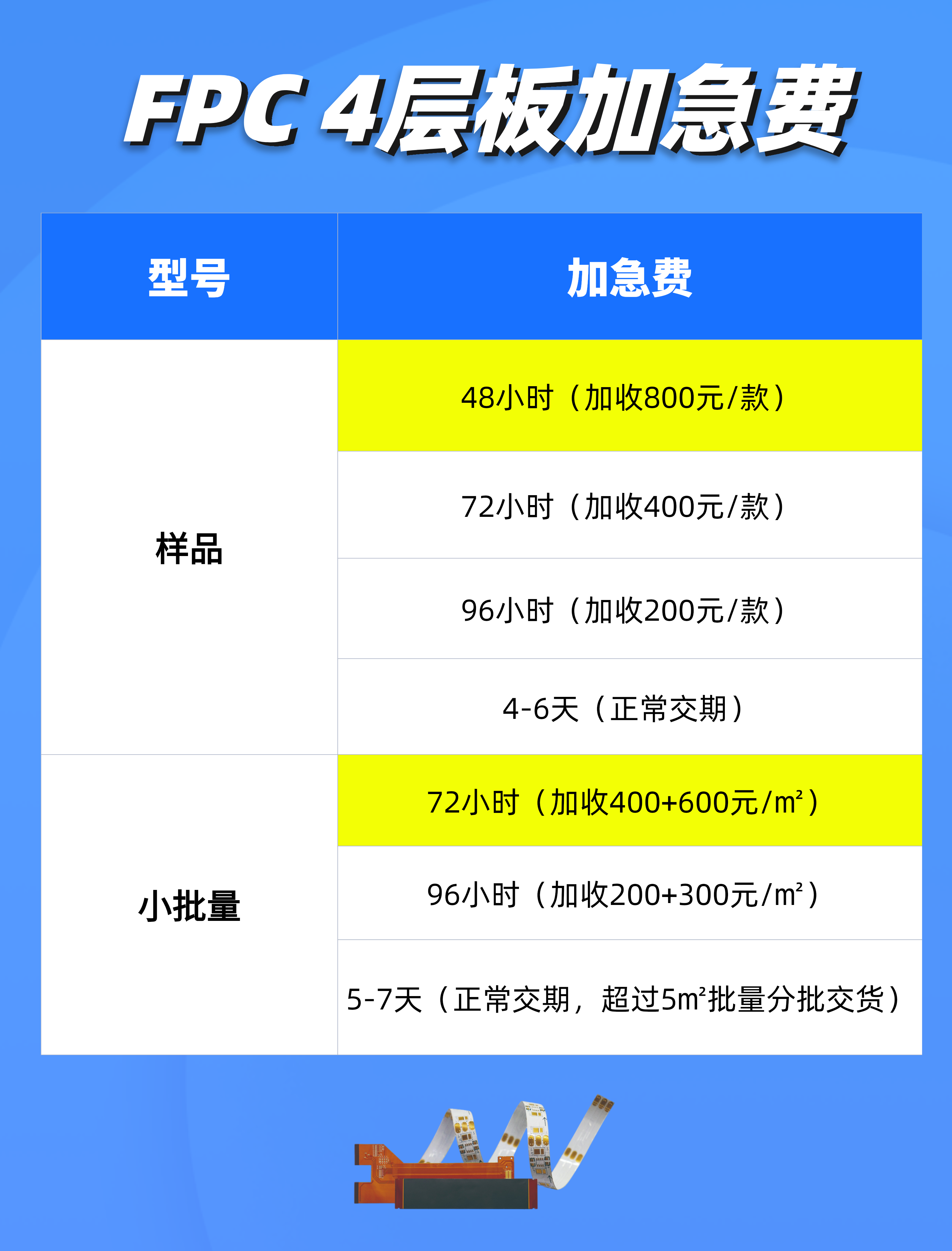

对于研发打样和量产补单等紧急需求，嘉立创FPC多层板也有多种灵活交期方案，最快48小时可交付。

3、品质保证

嘉立创FPC是自有且独立的工厂，生产线与PCB工厂完全分离，从源头避免材料特性差异导致的药水污染，品质更有保障！

1）100%过等离子处理

钻孔后过等离子，可有效去除孔壁残胶，保证孔铜可靠性，减少后期断路风险；

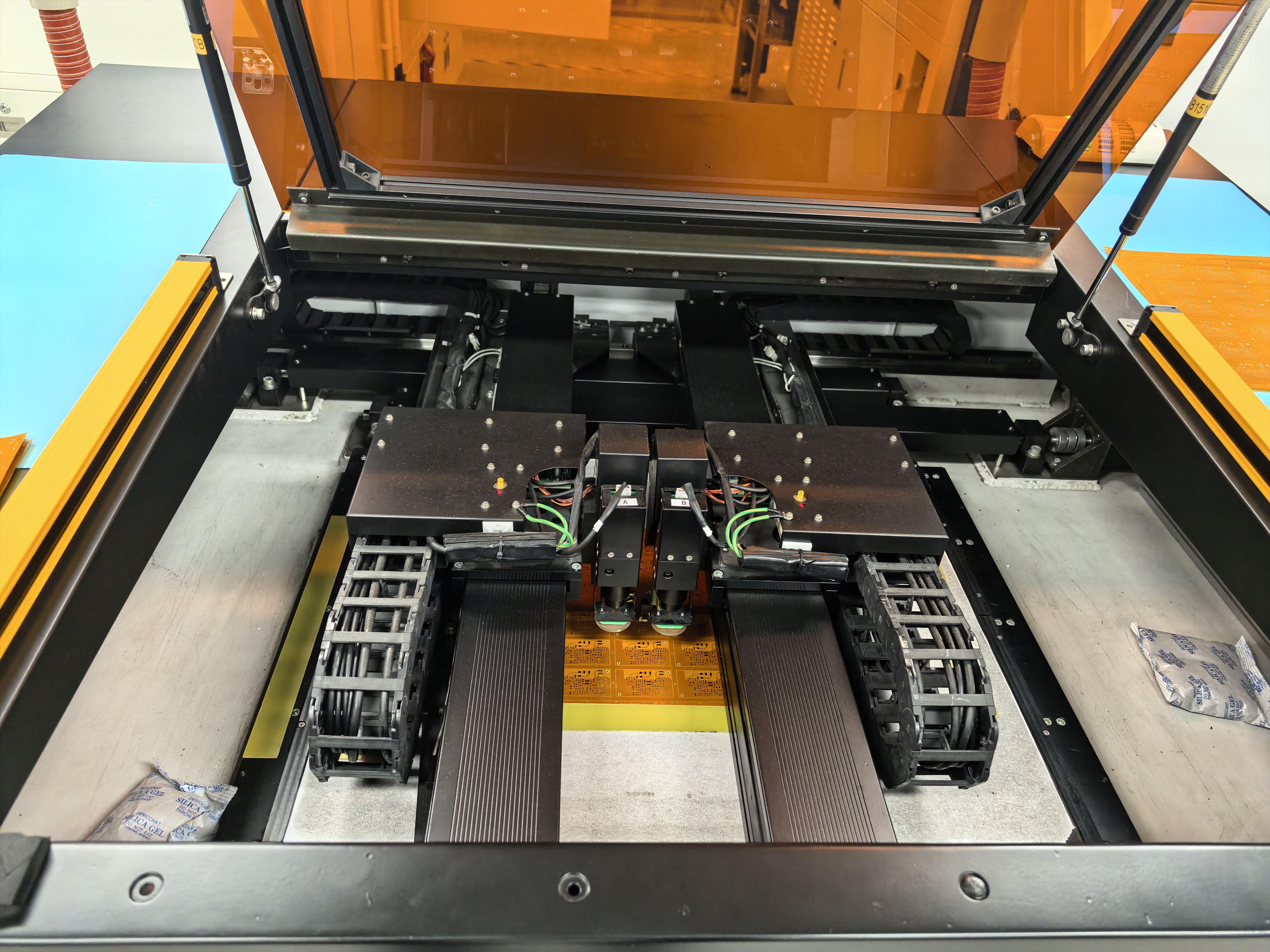

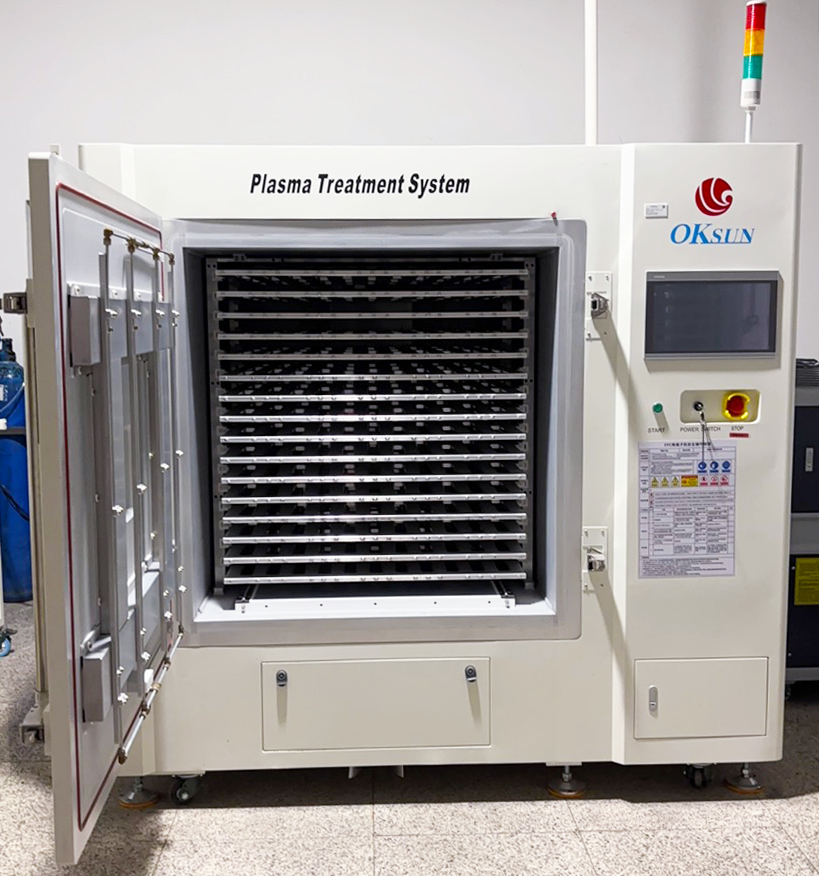

等离子设备图

2）每日首件做高温低阻测试

将做好的FPC按SMT实际温度曲线进行过炉，再做四线低阻测试，检验孔铜微裂问题；

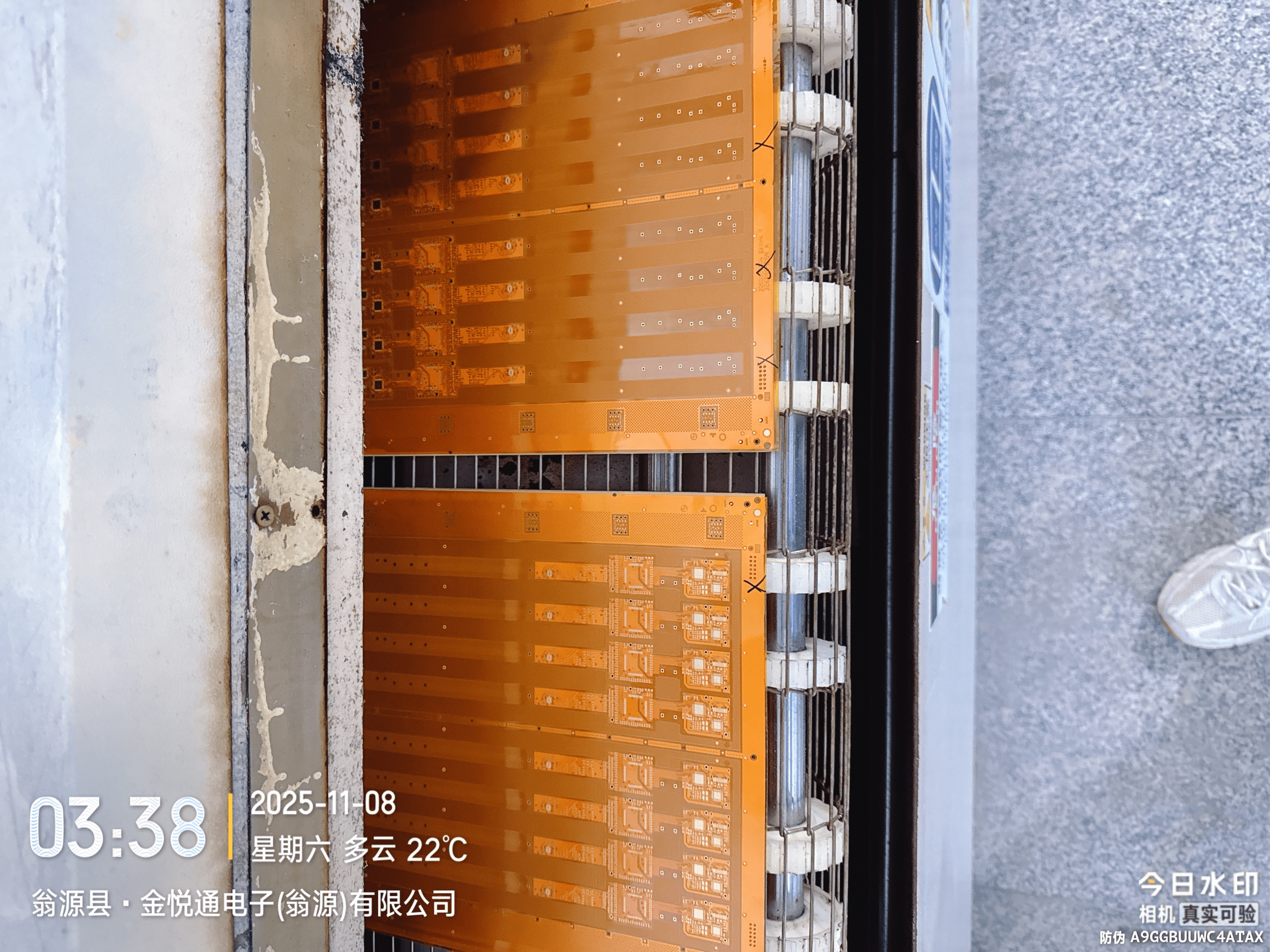

过回焊图

四线低阻测试图

3）切片测试常态化

每天做切片测试孔铜厚度，确保孔铜符合要求

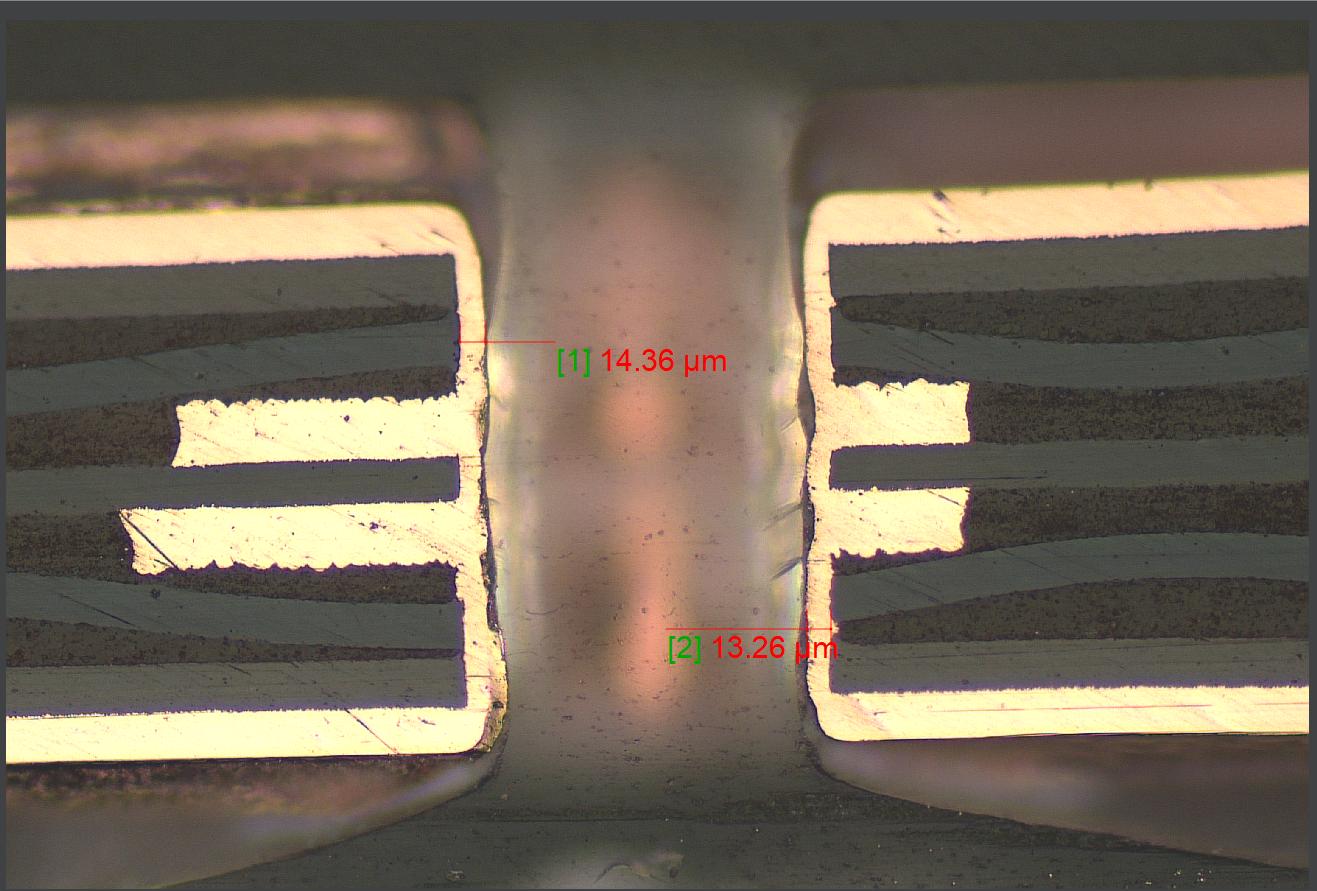

切片图

嘉立创FPC多层板的上线，不仅是一次产品升级，更是对“让创新触手可及”的深度实践。未来，我们将持续深耕技术革新，为硬件开发者打造更具竞争力的柔性电路解决方案。

如需了解FPC多层板详细参数，或有其他技术问题，可扫描二维码进群交流！

嘉立创FPC多层板交流群

咨询FPC免费打样请扫码

👇👇👇👇👇

嘉立创FPC推出了邀请好友下单送金豆的粉丝福利，所得金豆可兑换免费打样券、100元优惠券、50元优惠券等超多FPC大额打样券，以及跑步机、加湿器、蓝牙耳机等实物礼品！扫描下方二维码或打开链接即可参与：https://www.jlc-fpc.com/activity.html
