如何避免FPC焊盘脱落？实测8种方案对FPC焊盘结合力的影响

置顶

精

活动

焊盘是线路板与元器件焊接的核心媒介，其焊接质量直接决定终端产品的寿命与可靠性。而焊盘拉力则是指焊盘与基材的结合力。

FPC采用TPI或PET材料做为绝缘层，其特点是比较柔软轻薄，TPI或PET都属于热塑形材料，是一种具有加热软化、冷却硬化特性的塑料。以普通TPI为例，最高耐温为280度，当手工焊接时，电铬铁的温度通常达到320度以上，TPI材料会极速软化且收缩，加之铜的膨胀系数跟TPI存在差异，两者热胀冷缩的幅度不同，就会导致焊盘容易脱落。

本文将通过设计不同的焊盘方式，来避免焊盘脱落的问题，提高结合力。

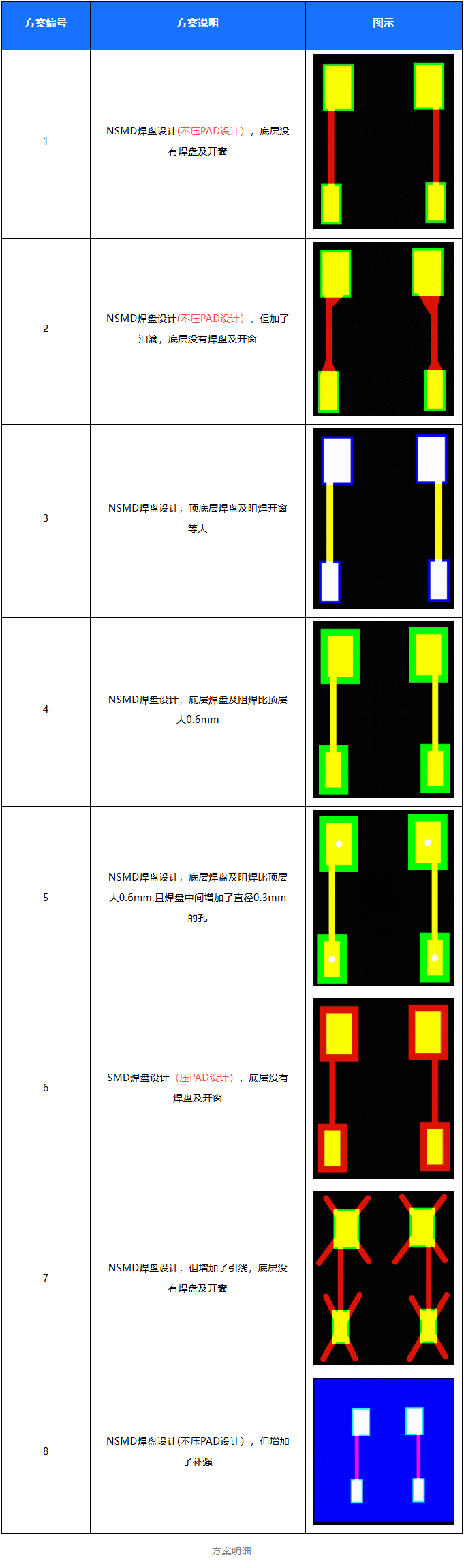

本文共设计了8种不同的焊盘方案，每个方案设计6个模块，每个模块设计大小两组焊盘，尺寸分别为0.7x1.5mm和1.1x1.8mm。以研究不同模块及不同大小焊盘对结合力的影响。

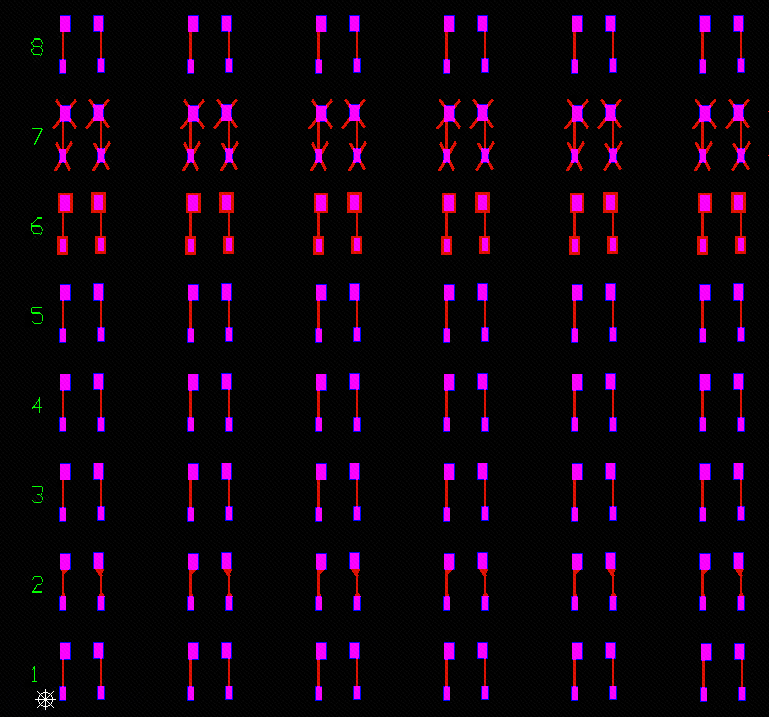

方案Gerber资料

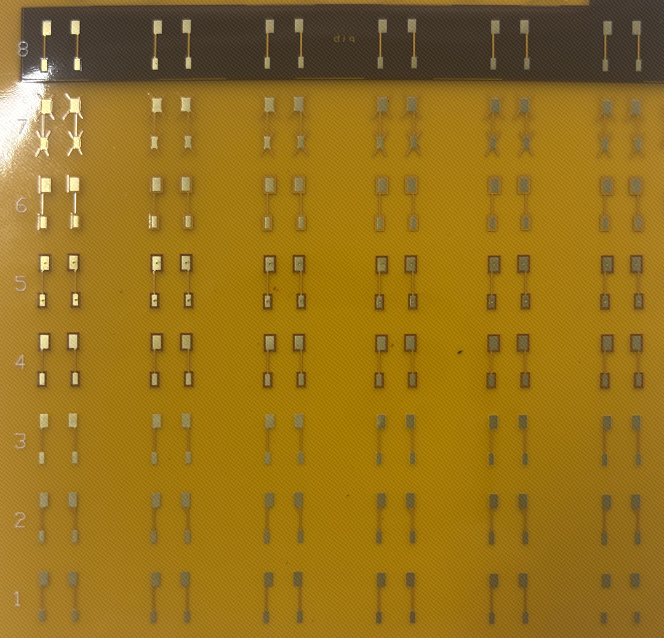

实物板子

在每个焊盘上焊上电线，使用拉力测试仪，以相同参数分别对每个焊盘进行拉力测试，直至焊盘脱落为止，记录每次测试的最大拉脱力数据。

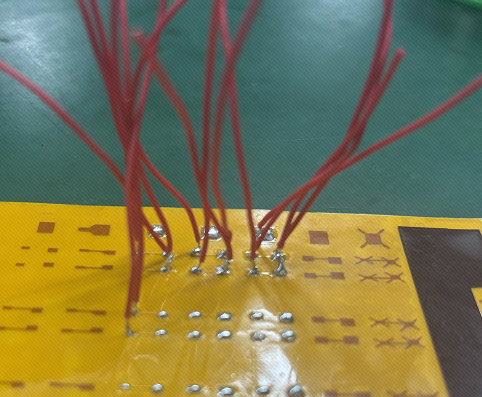

焊线效果

测试参数

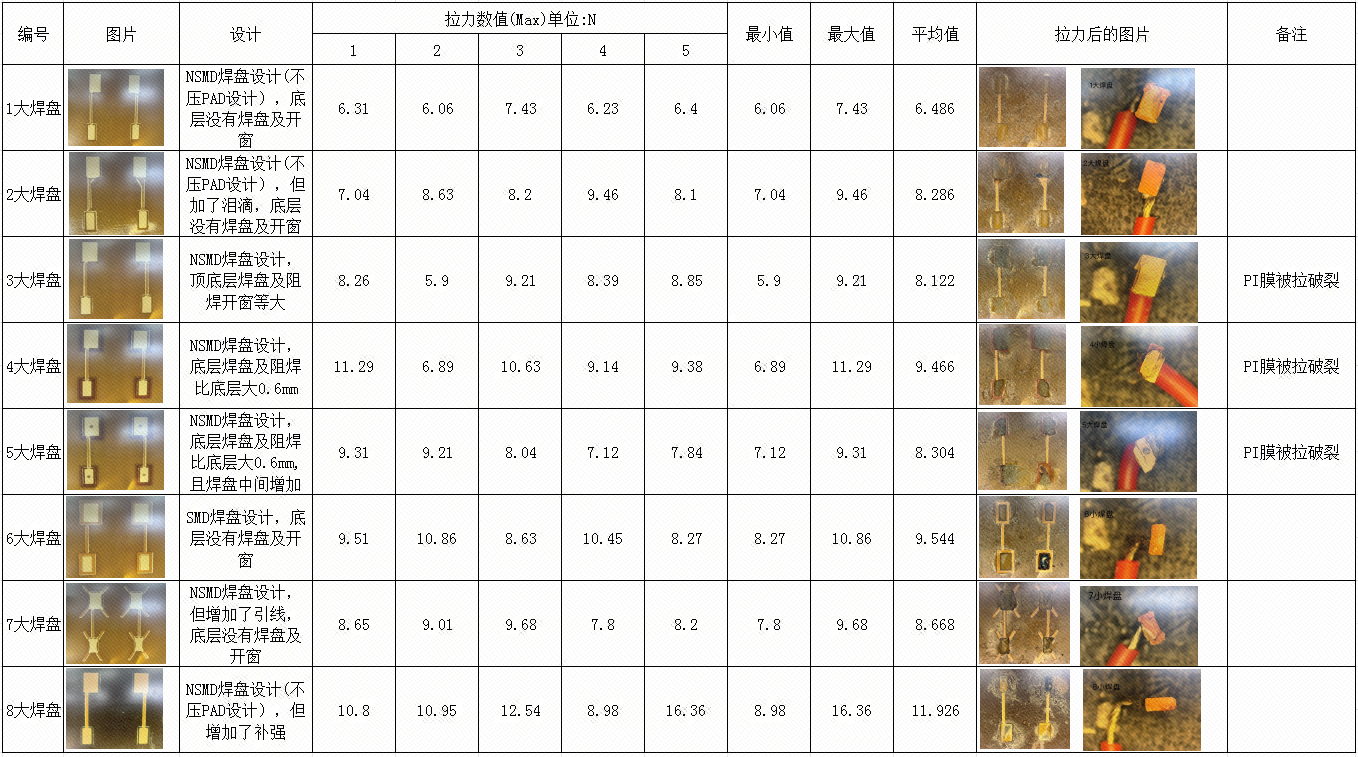

1）1.1x1.8mm大焊盘拉力数据如下：

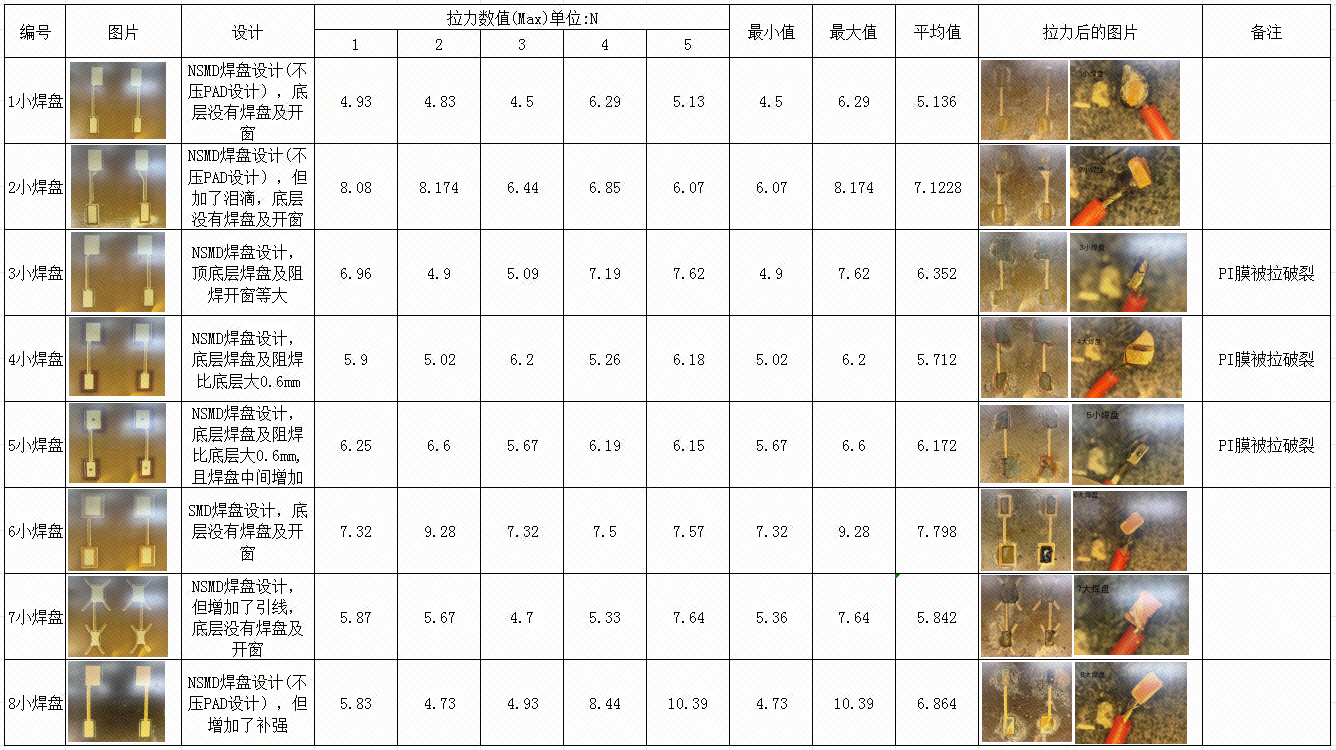

2）0.7x1.5mm小焊盘拉力数据如下：

1）焊盘设计为SMD压PAD形式或在背面增加补强，对焊盘脱落有明显改善。

2）当无法做压PAD或增加补强时，需对焊盘增加泪滴，也可以提高结合力。

3）两面焊盘不建议设计成重叠，特别是两面焊盘和开窗不能设计成等大，实验中都有焊盘拉破的问题。

4）FPC焊盘不建议设计为NSMD形式，易导致焊盘脱落。

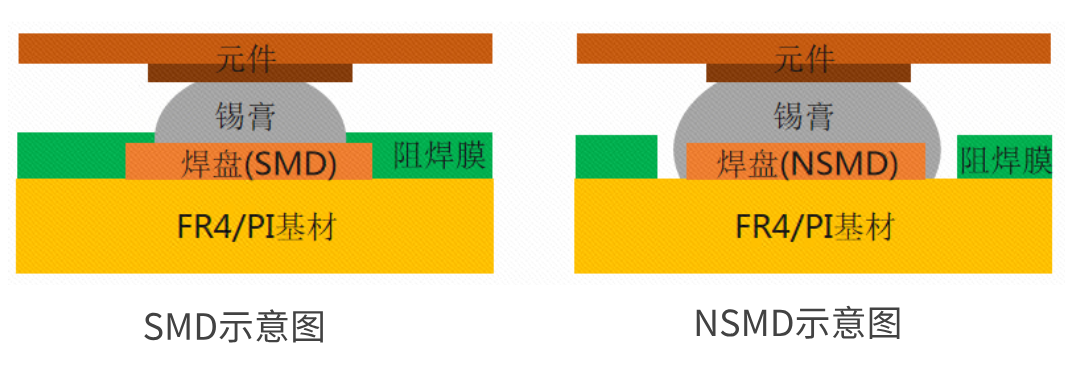

关于SMD与NSMD的区别，详见：https://mp.weixin.qq.com/s/9zL3qlHyH7Q9WQsTkz21-A

如果有其他设计问题，可查看FPC设计指南：https://www.jlc-fpc.com/designGuide
