AD9854数字频率合成器

置顶

精

活动

DDS信号发生器在电子设计大赛中应用十分广泛，而AD9854则是一块功能强大，用途广泛的数字频率合成器。

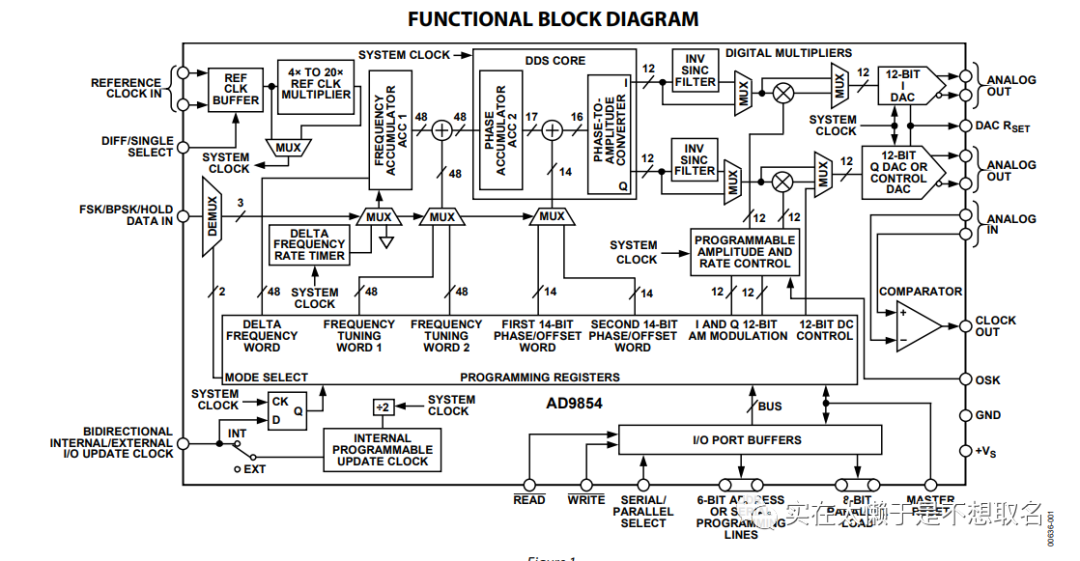

AD9854内部包括一个具有48位相位累加器、一个可编程时钟倍频器、一个反sinc滤波器、两个12位300MHz DAC，一个高速模拟比较器以及接口逻辑电路。

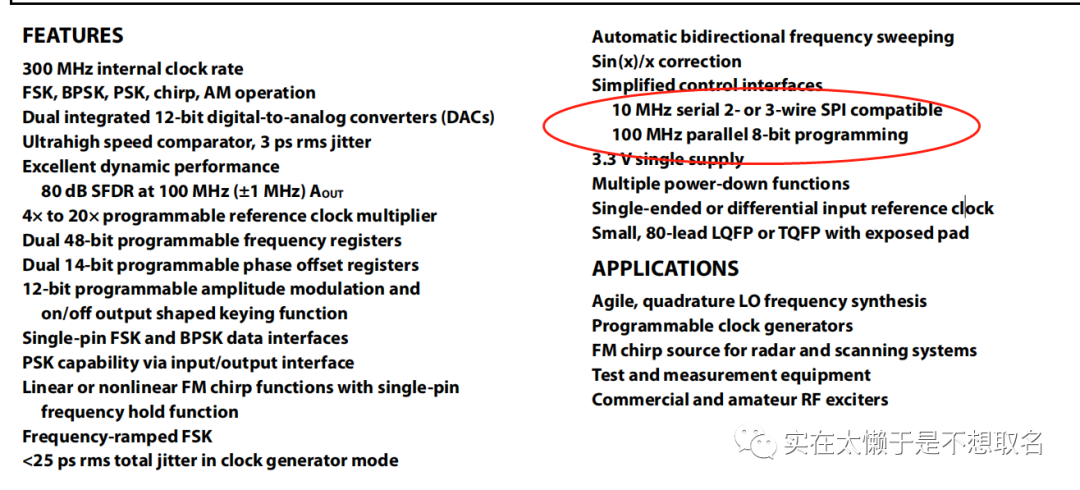

如图可以看出，AD9854支持100MHZ并行编程和10MHZ串行编程，由于我们使用STM32单片机是利用模拟SPI串行写入数据，因此需要注意的是我们查看的寄存器应当是串行寄存器。

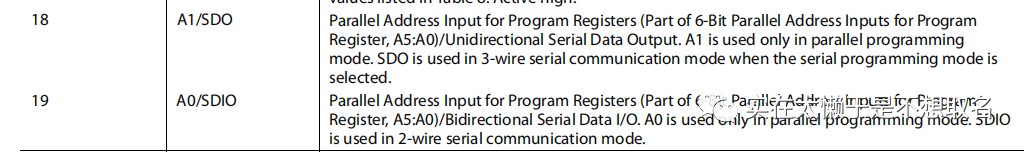

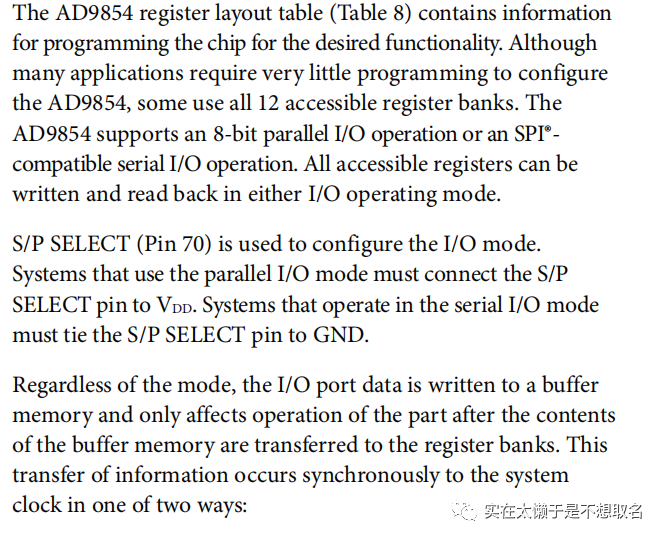

手册中提到，我们需要将SP引脚接到GND,使得芯片工作在串行编程模式。并且A0,A1作为SPI的SDIO和SDO。

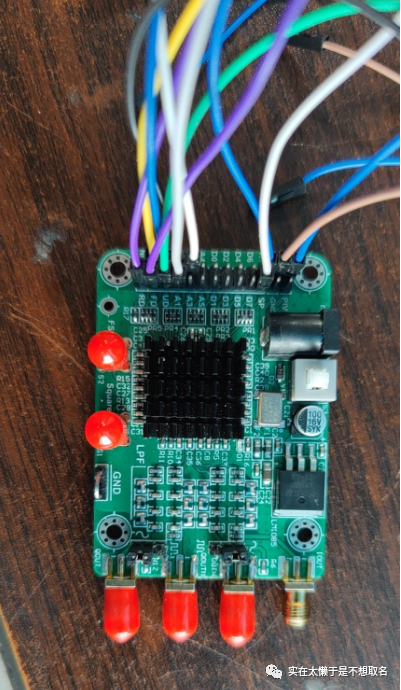

我们将A0，A1，A2以及其他控制引脚接入单片机，并将IO口设置成输出模式，利用软件模拟SPI，以向AD9854写入命令。

查阅手册寄存器列表，注意的是列表第一列地址是并行模式寄存器地址，列表第二列是串行模式寄存器地址。

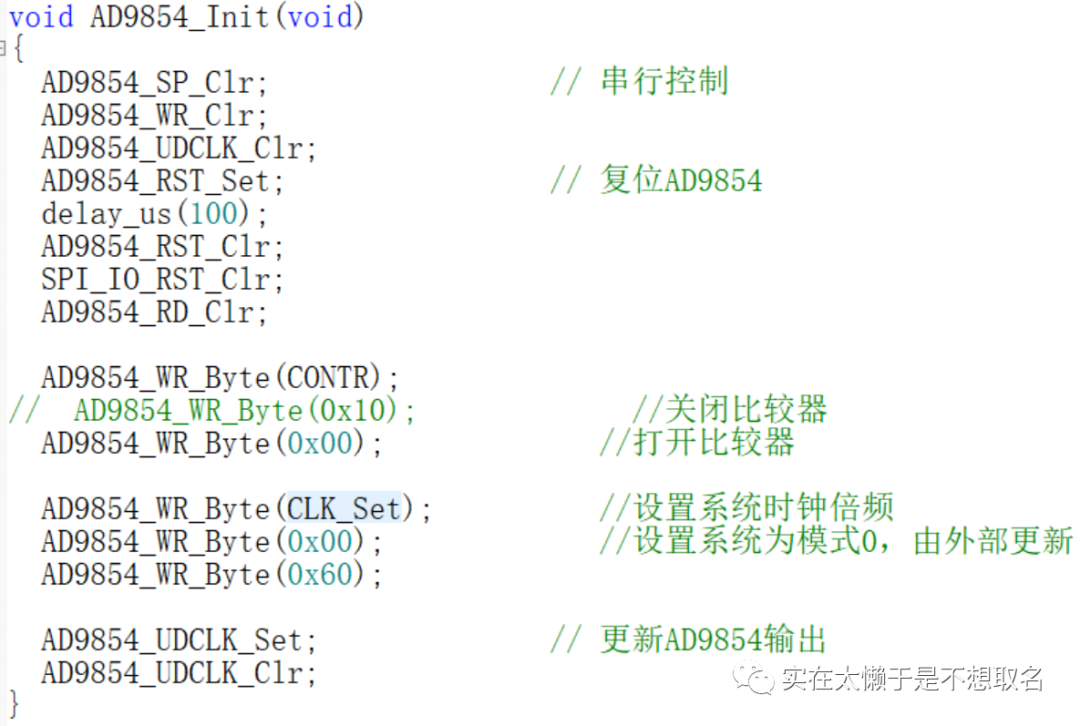

观察寄存器列表，其中串行地址7是配置相关启动参数，我们设置成0x00，即打开比较，默认模式后。配置时钟为倍频。

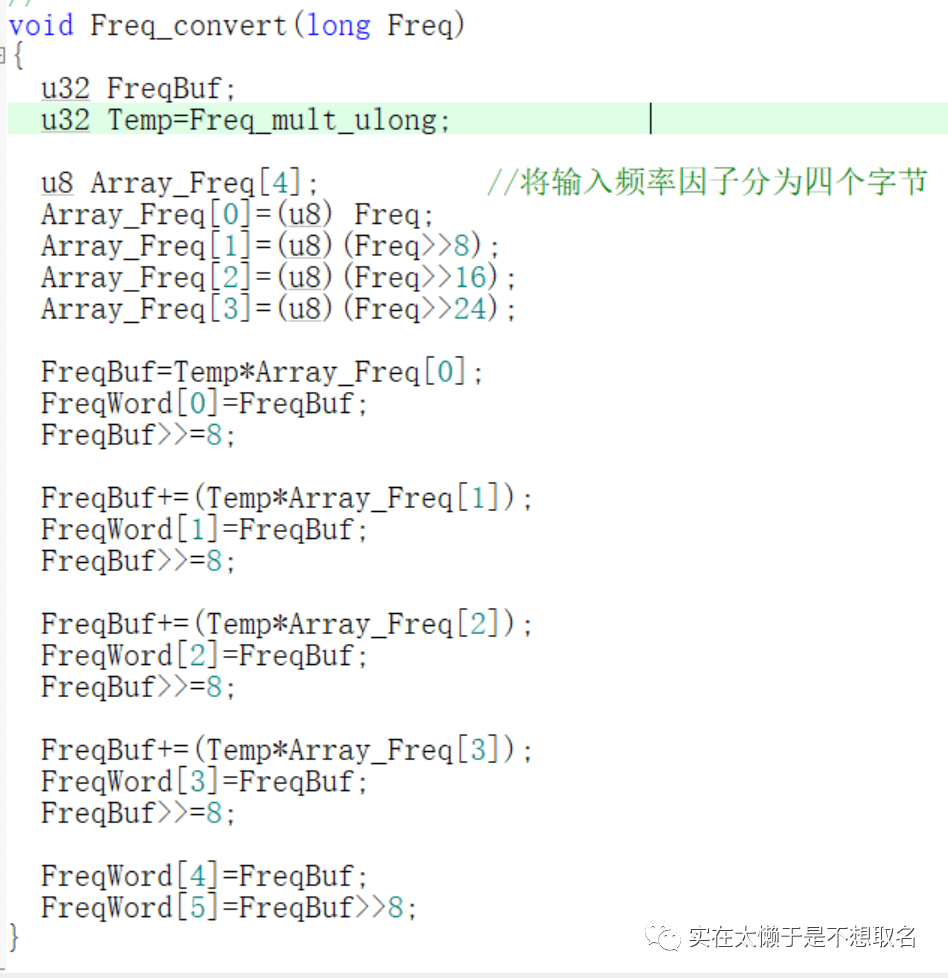

利用 多位相乘算法 ，将十进制的频率转换为4字节方便后续写入频率。

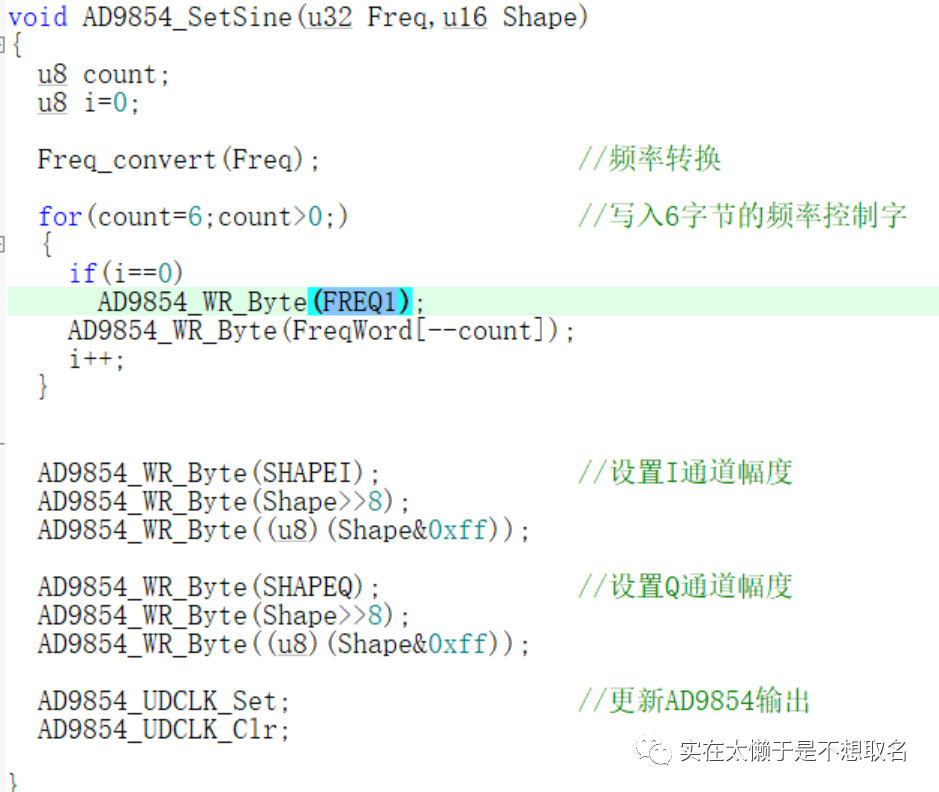

根据芯片手册，将二进制频率数据写入地址0x02频率字段，并将幅度二进制数据分别写入0x08,0x09 ，I通道以及Q通道幅度字段，使得AD9854可以输出频率幅度可调的正弦信号。

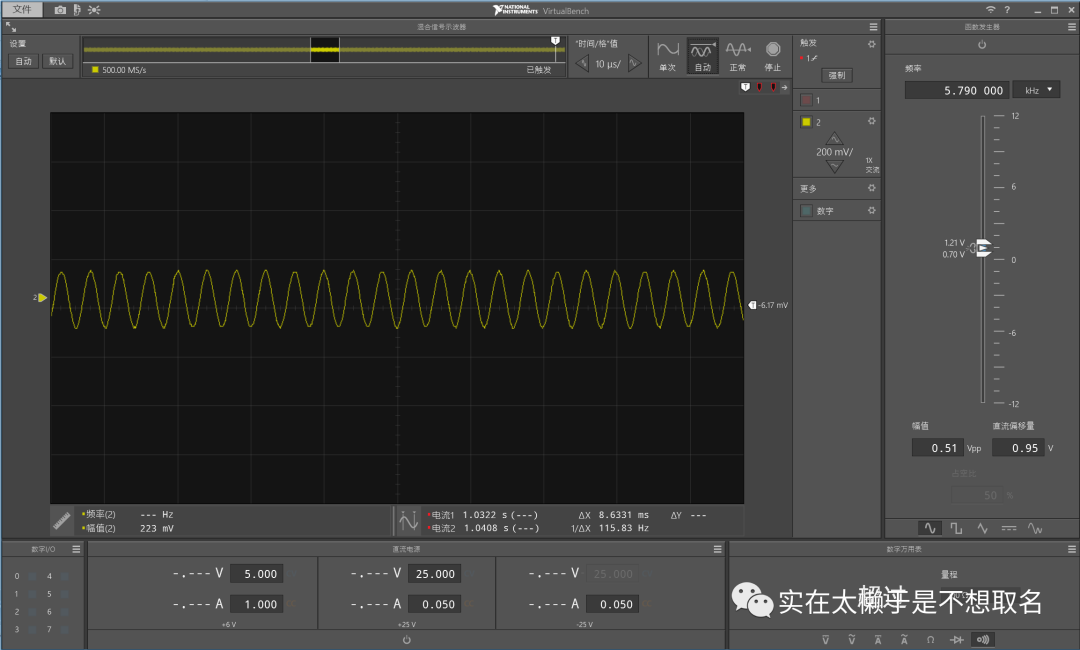

之后DDS就可以正常工作了，同样的，需要配置FM，AM，FSK信号也可以按照芯片手册进行相关配置，这里就不作展示了。
