之前拆了不少手电筒，尺寸都比较大。尺寸大带来的手感、亮度都是非常不错的。今天我们反其道而行，拆一个小到极致的应急照明夹子灯，傲雷家的Oclip。

包装依然很傲雷，盒子非常结实，侧面贴有产品唯一序列号。

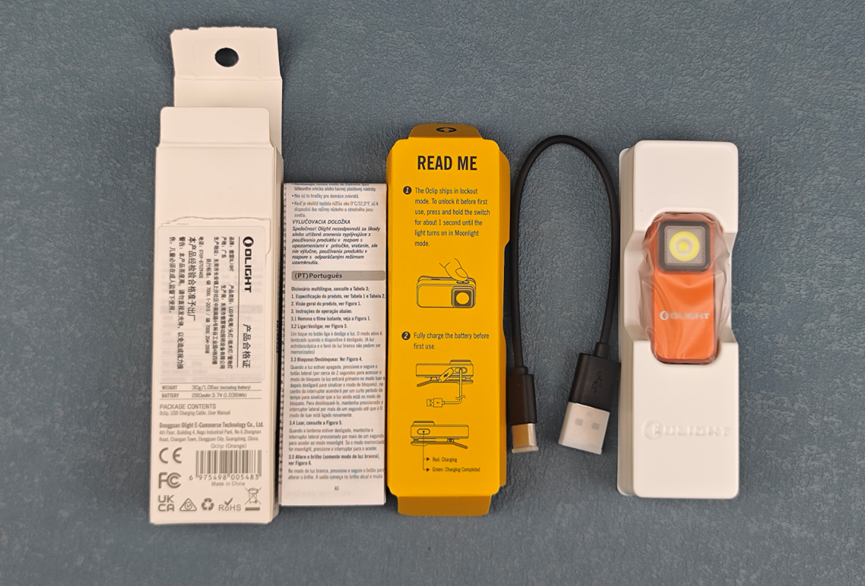

打开包装，里面有产品多国语言的说明书，使用说明卡，充电线，还有Oclip本尊。

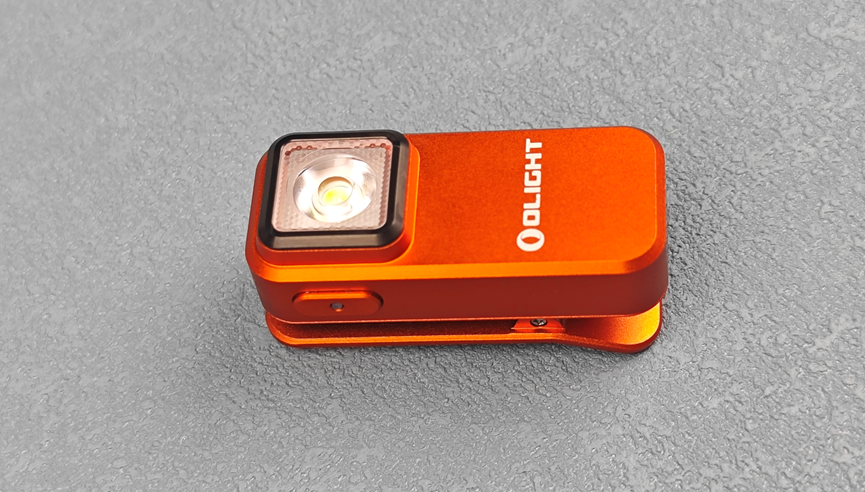

我拿到的这个是橙色的，颜色看起来很漂亮。

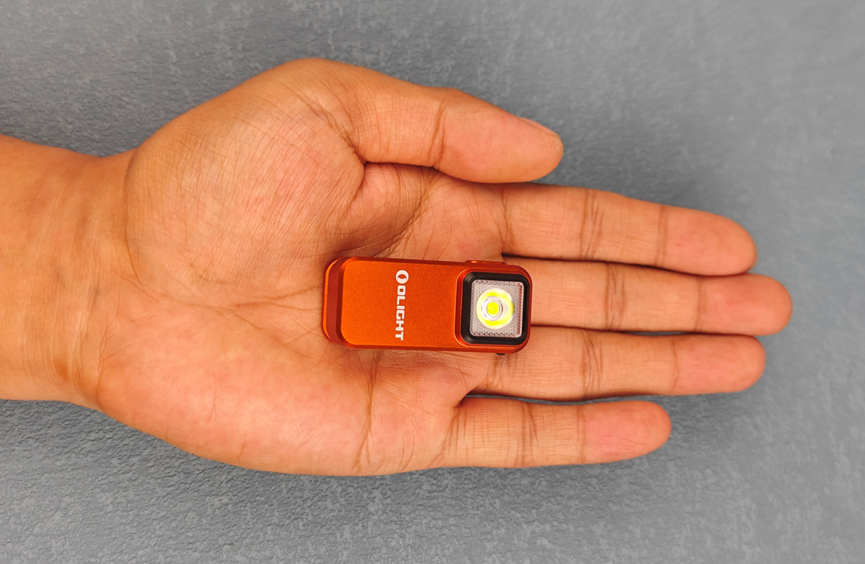

其实在拿到之前，我是没想到，这个夹子灯的尺寸居然这么小，放在我手里大概只有两个中指关节的长度。

为什么要做这么小，这与应用场景相关，Oclip的定位是应急照明、夜间警示爆闪灯。举个例子，晚上出去夜跑或者骑行，可以把这个灯夹在衣服上，打开红灯闪烁用来提示其他行人与车辆，这样更安全。

有了这个夹子，想把它夹在包上、衣服上、帽沿上都会很方便。

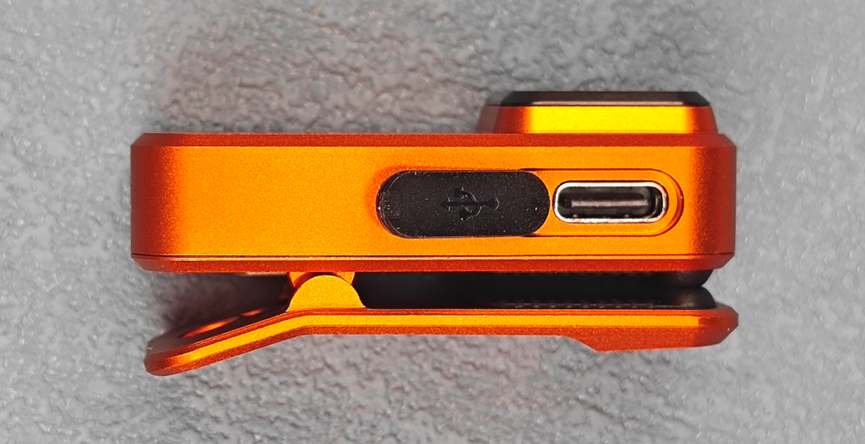

右侧面是Type-C充电口，带橡胶防水塞。

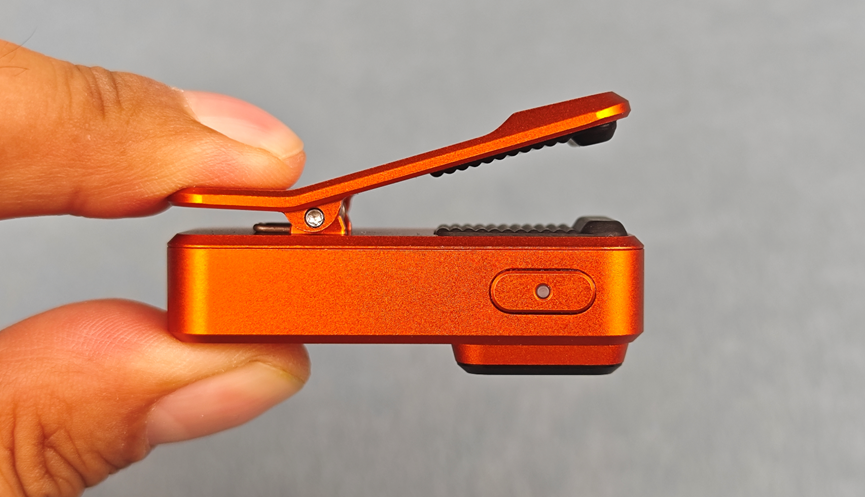

左侧面是开关按键，中间有一个指示灯，可以指示各种状态。

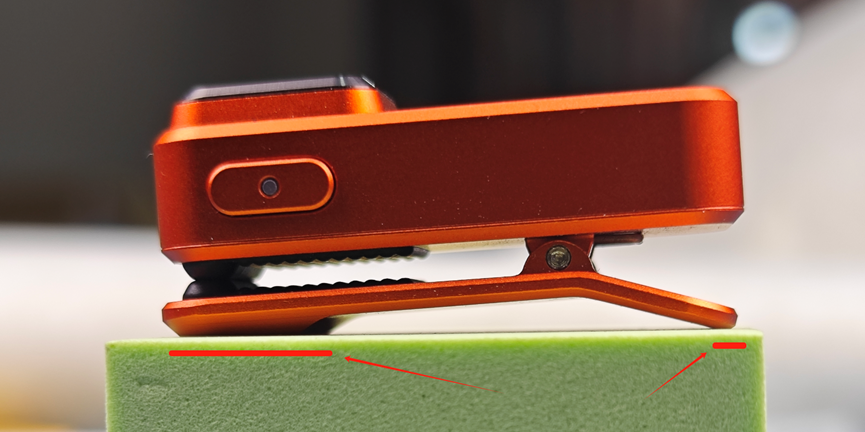

背面是二维码和唯一序列号，以及型号Oclip丝印。有一个小细节是，把这个夹子朝下放在桌面上，会发现夹子头部刚好有一个斜面，这个斜面和夹子的尾部在一个面上，这样放在桌面上非常稳定。小小的细节看得出产品经理还是非常重视细节的。

简单玩了一下白光和红光之后，我的感受就是，小小的身躯，大大的能量。

好了，迫不及待的进入正题，开始拆解。

拆解比较简单，撕掉夹子下面的橡胶，就看到螺丝了，直接把螺丝拆掉，用热风枪对着后盖加热，然后用200N的力使劲掰，累的手指快没有力气的时候，基本就掰开了。

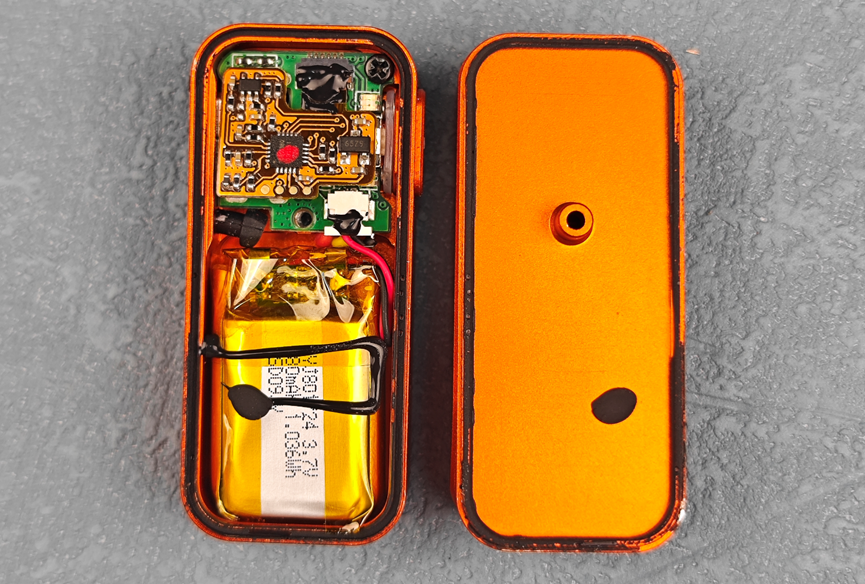

掰开之后可以看到封盖的时候整整打了一圈胶，这是傲雷的常规操作，很靠谱。锂电池包和电路板平分秋色，各占一半领地。电池容量的第一个数字被挡住了，看了一下详情页应该是280mAh。电路板居然分了两层，下面的一层是绿色的FR4材质的电路板，上面的黄色的是FPC软板。

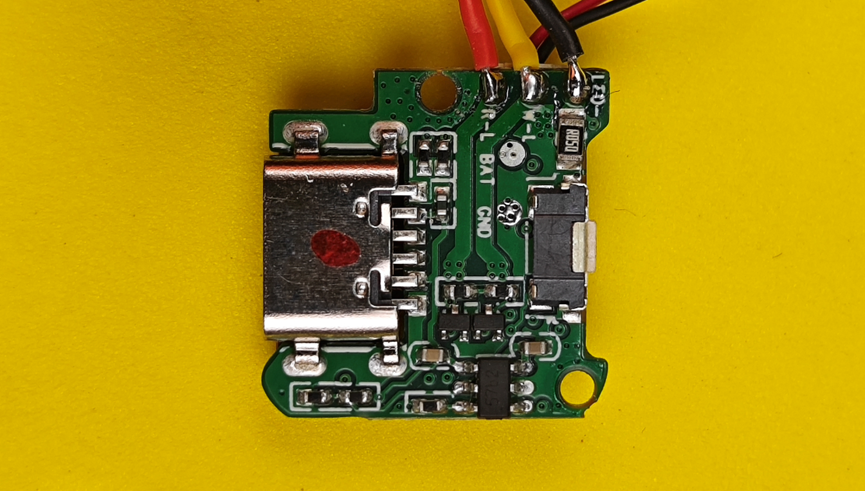

把电路板从壳里拿出来，清理掉FPC排线座上的硅橡胶，然后把两个电路板分开，先看看绿色的底板背面。可以看到灯板上的红的和白灯地线是公用的，这和司令官的设计比较类似。

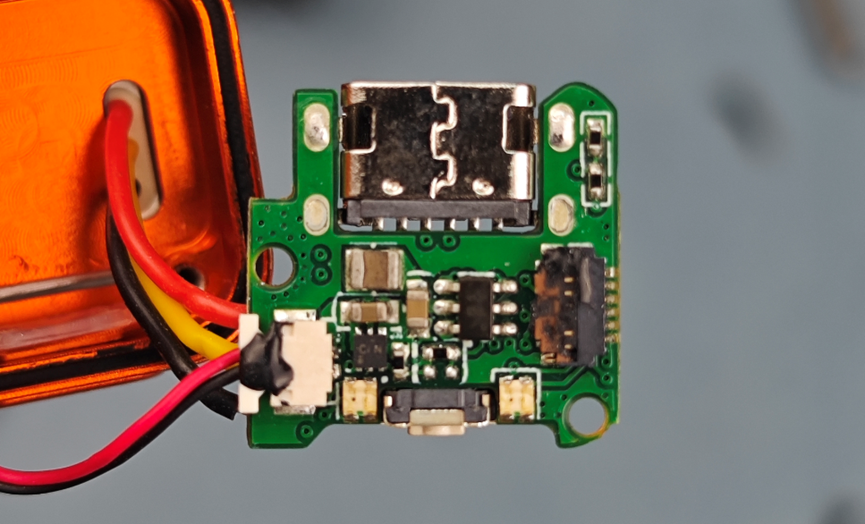

板子正面是电池连接器，按键、指示灯、FPC座、Boost升压电路，公用母线的电流检测电路。

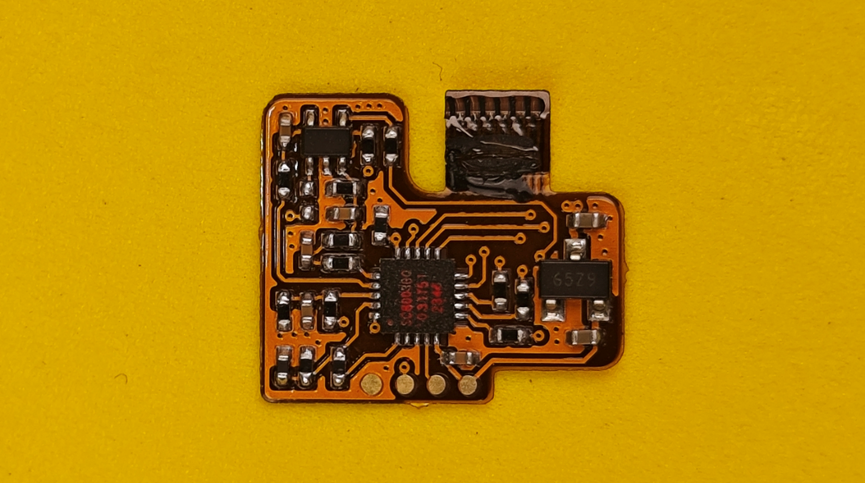

另一个PFC板子，可以理解为控制板，上面主要的器件就是中间这个QFN-20封装的MCU，具体型号没有查到，但是看走线，几乎所有的引脚都用到了。这也是第一次在手电筒里见到FPC软板，为了把尺寸做小，也挺不容易啊。

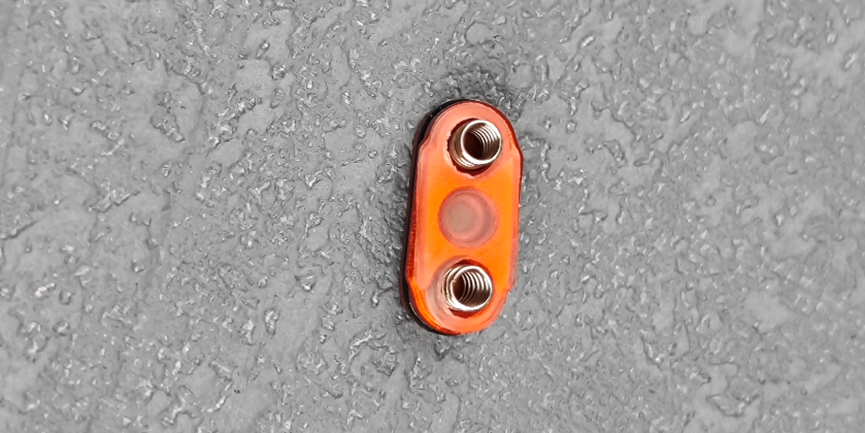

这个小小的按键，拿出来之后，发现也搞得挺复杂的，两头钻了盲孔，然后加了两个弹簧，怪不得按压操作的时候，感觉弹性很好。另外，拆之前看到这个按键中间有个灯柱，就是里面这个半透明的软膜凸出来的。

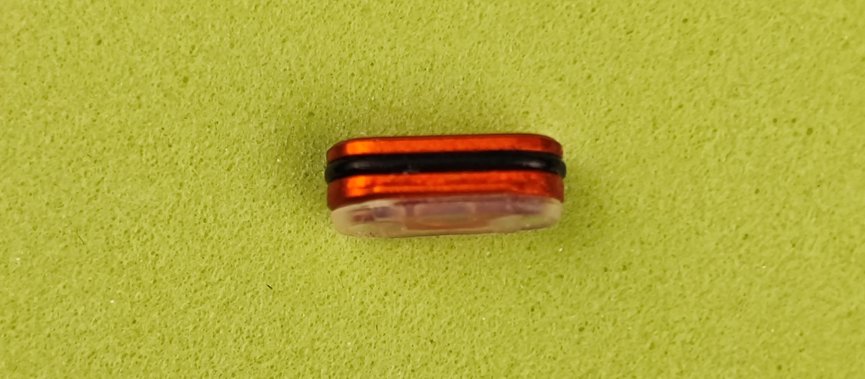

按键侧面有一圈槽，安装了一个O型密封圈，细节很到位。

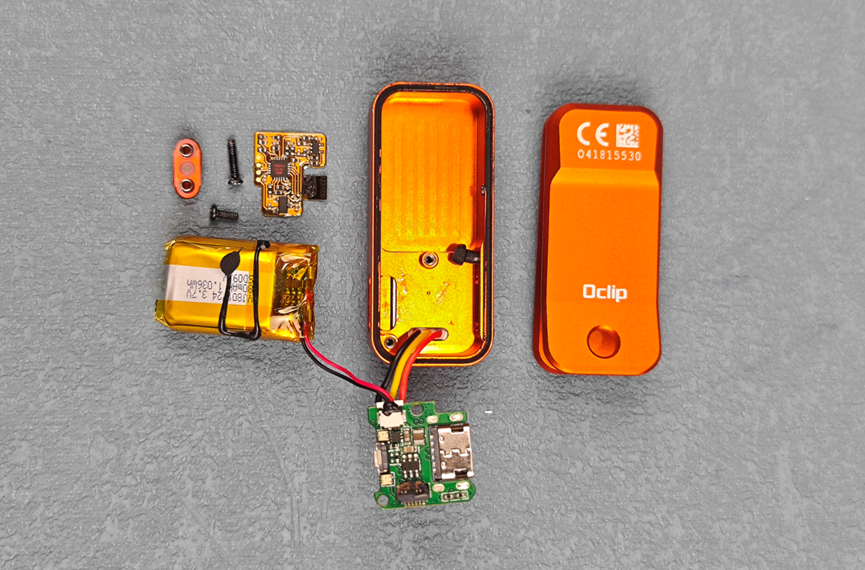

以上是这个产品的全家福，非常小的一个东西，用的配件有多小就不必多少了，但是这些很小的配件，做工也毫不含糊。小小的两个电路板，包含了升压、恒流、MCU等相关的电路，而且电池包本身也带了保护板。这个产品从研发设计上来说确实不错。
