从咸鱼上收了一个智慧家居主机。

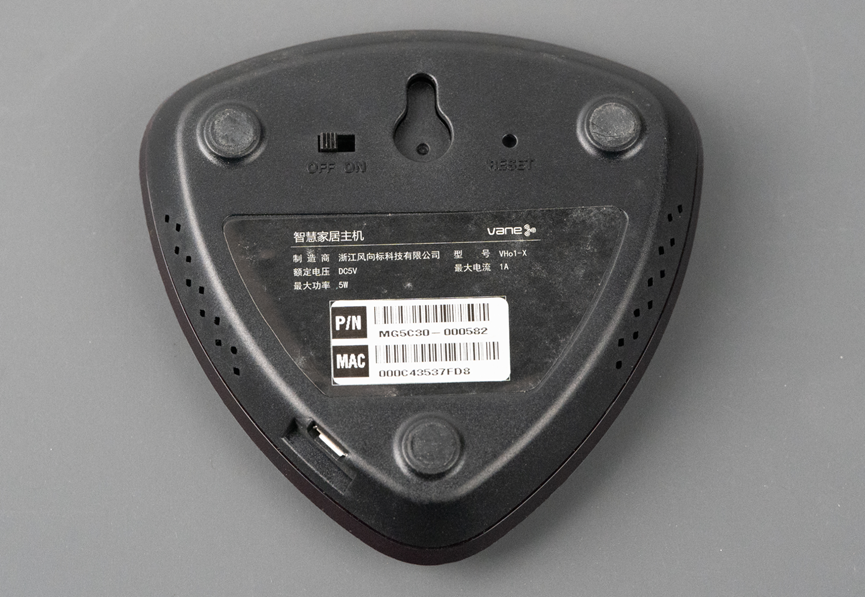

来自浙江风向标科技有限公司。型号是Vho1-X，电压DC5V。

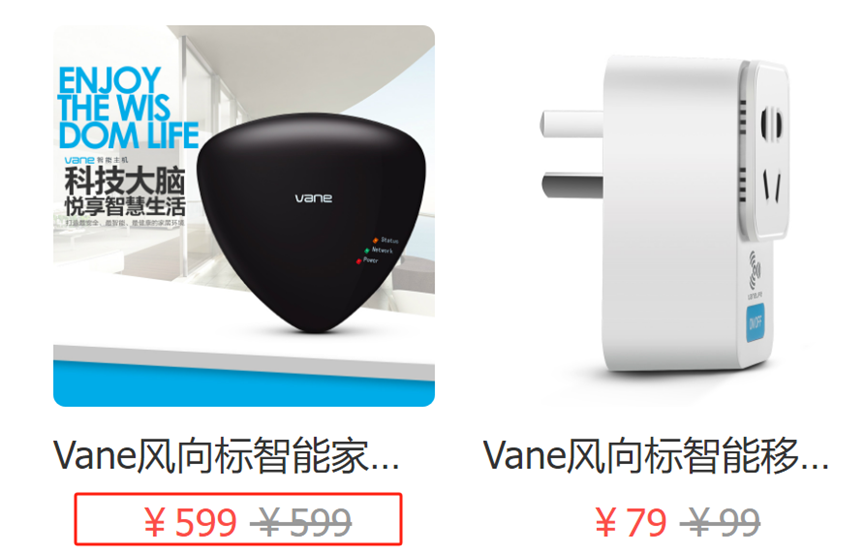

我用这个型号去搜，看到它的销售页面还能搜到，一个599元。尝试购买已经无法访问。

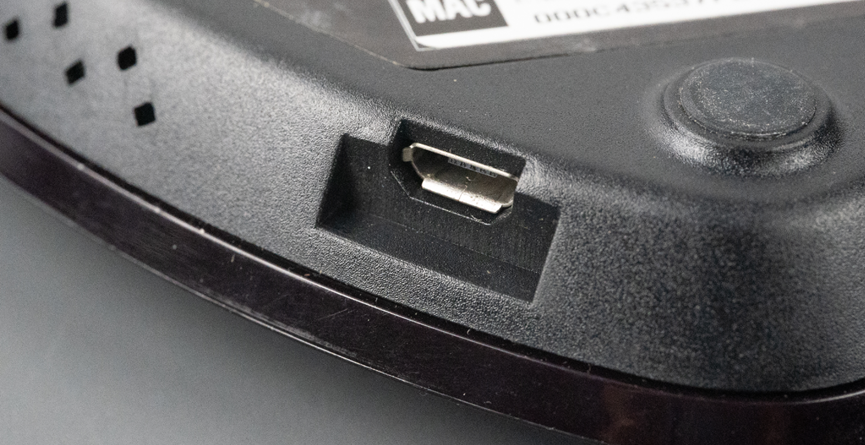

电源接口是Micro-USB接口。

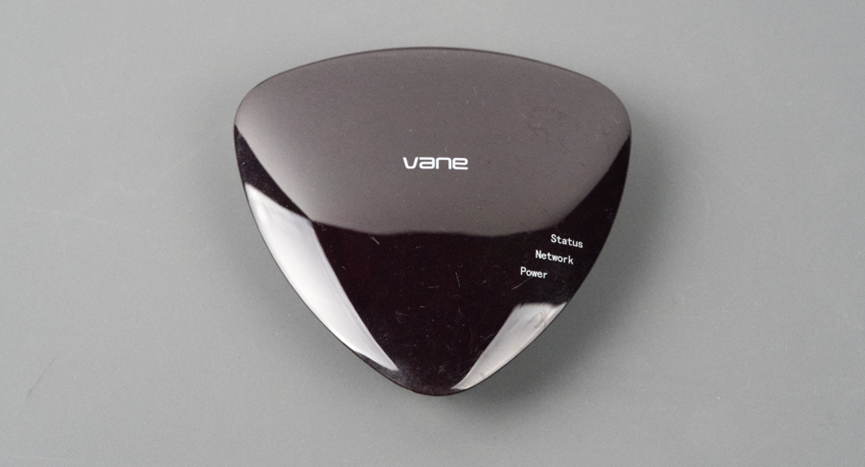

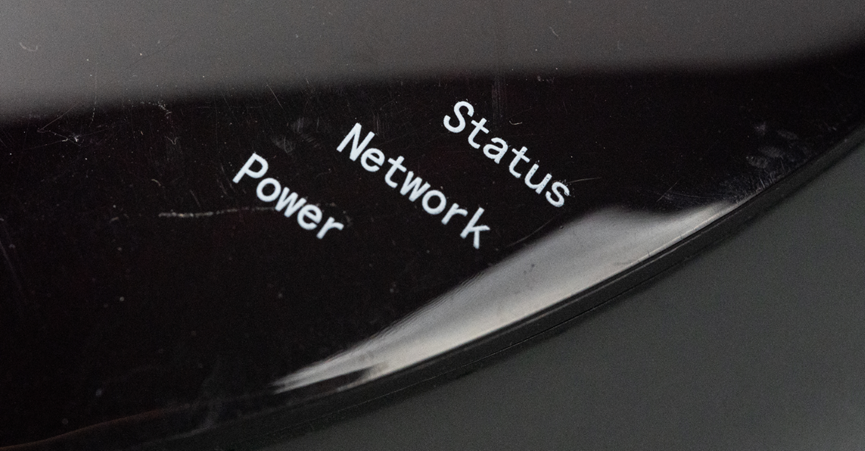

外壳边缘有三个指示灯，分别是Status、Network、Power。

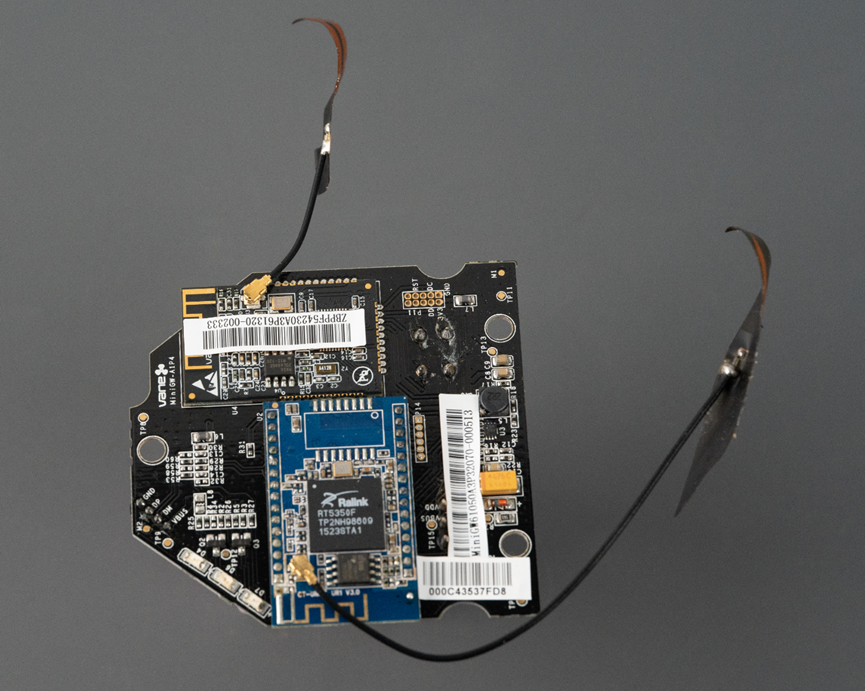

打开之后，一个底板上焊接了两个无线模块，无线模块的天线都通过ipex座子引出。

底板上除了一些分离器件和电源电路之外，没有什么复杂的芯片。

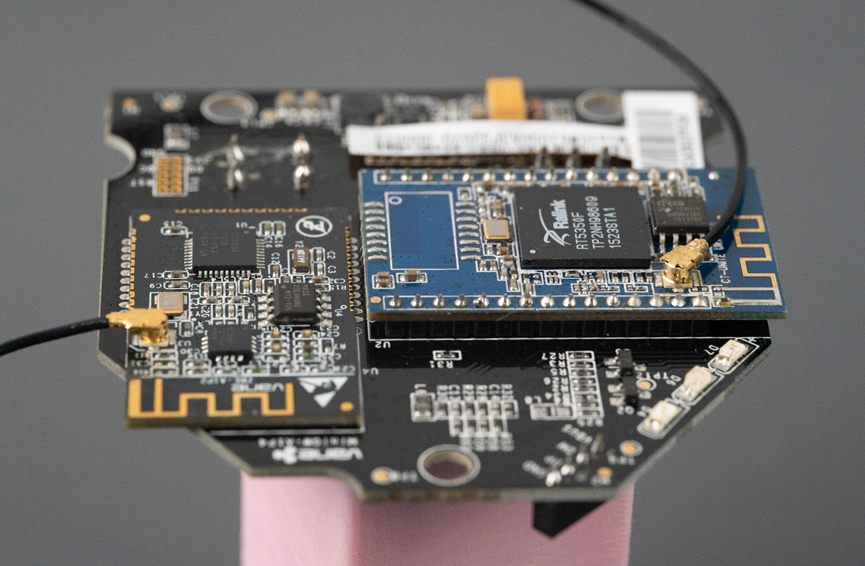

其中一个无线模块上的芯片是来自Ralink公司2010年推出的RT5350F，这是一颗单芯片802.11n 1x1 MIMO WLAN SoC。内部集成了基带处理器、射频、射频功放、一颗高性能的MIPS 24Kc CPU内核（最高主频360MHz）。下面的SOP-8封装的EN25QH64A-104HIP是一颗64Mb的Nor Flash。像上面的模块那样，只需要很少的外围器件，就可以组成一个完整的低成本2.4GHz无线网。

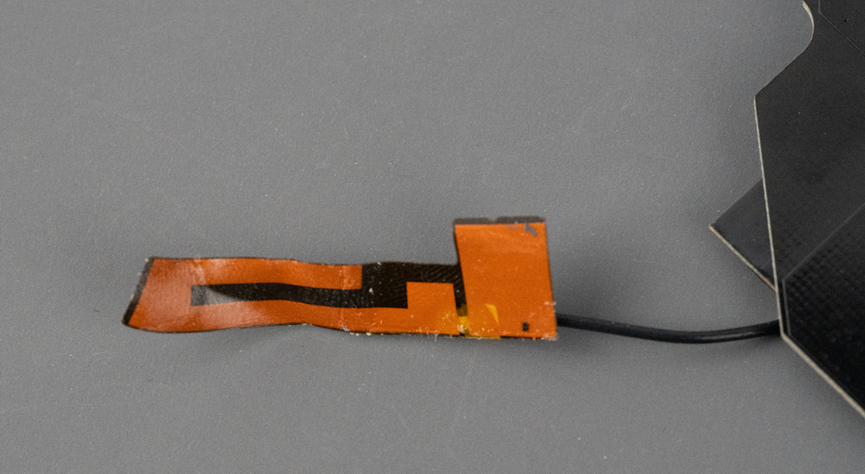

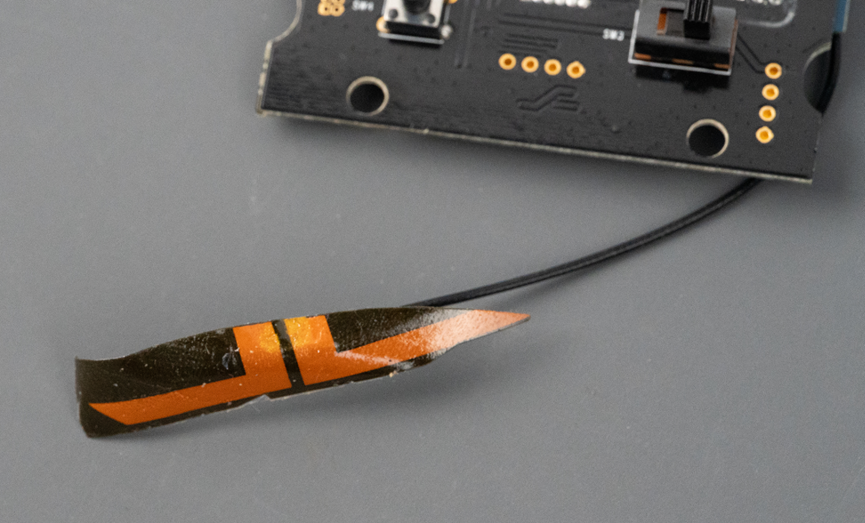

Wifi天线。

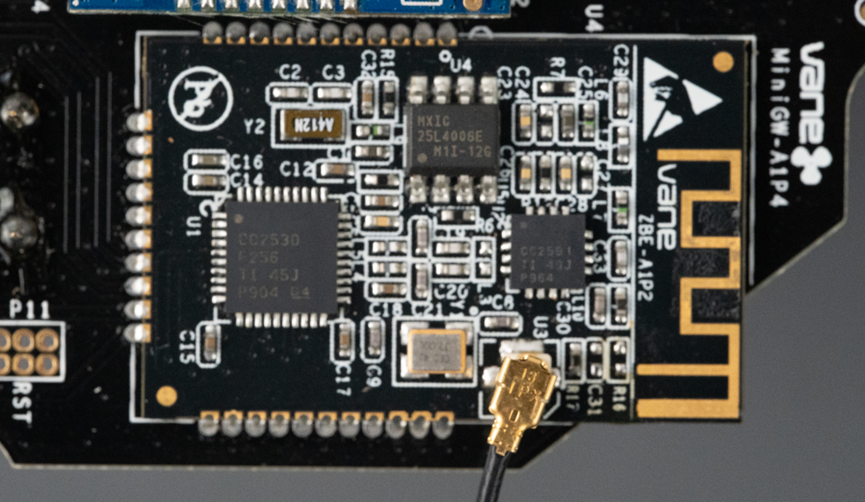

另一个无线模块上的主芯片是CC2530。这是TI的一颗具有256kB闪存和8kB RAM的Zigbee和IEEE 802.15.4无线MCU。SOP-8封装的器件是旺宏电子的MX25L4006E，这是一颗4Mb的NOR Flash。另外一颗QFN-16封装的器件是CC2591，来自TI的2.4GHz射频前端芯片。

Zigbee天线。

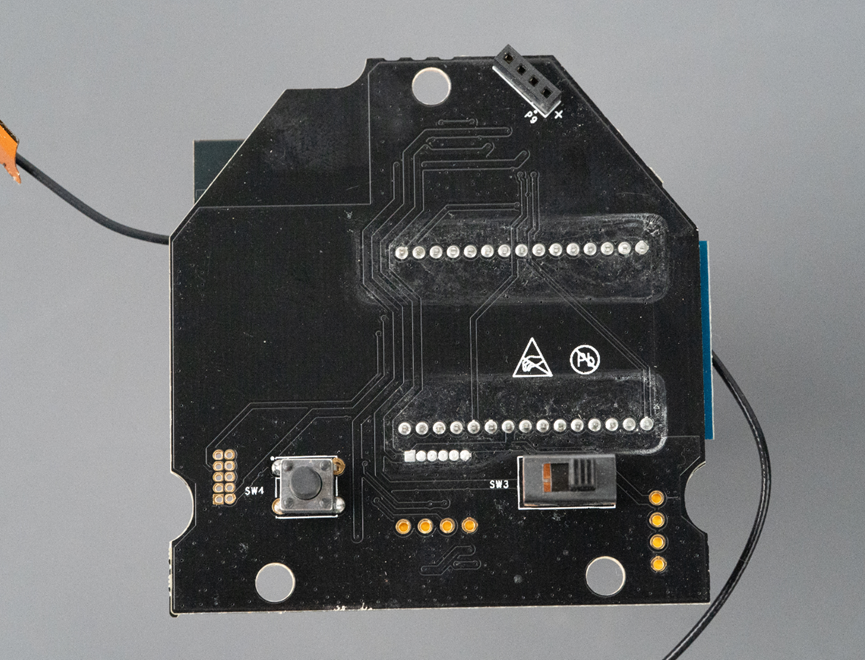

板子背面就比较干净了。只有一个按键、一个拨段开关、一个4P 2.54排母。上面的4P 2.54排母是用来连接Micro USB子板的。

这个智慧家居主机做的是真简单，随便整一个底板，上面放一个wifi模组和一个Zigbee模组，就是智慧家居主机了。当然，智能家居的核心永远是软件层面的，硬件还是那个硬件，不同的软件生态，造就了不同的智能家居生态。
