看到闲鱼有大量这种未拆封的ThinkBook蓝牙无线耳机，价格从45到100多不等。我想先试试水，于是买了一个25元的拆封过的。卖家明确说明了充电测试过，耳机耗电快，刚好我是买来拆解的，这种还能便宜点。

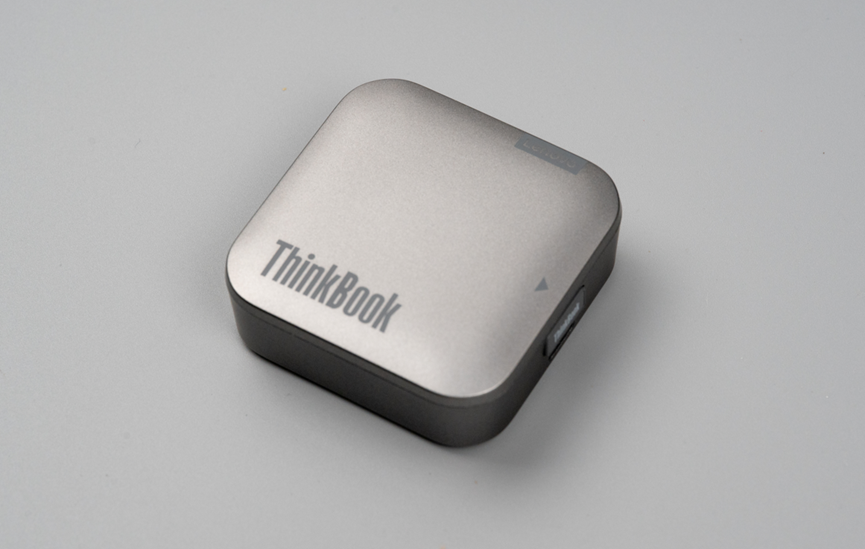

耳机盒子虽然是塑料的，但是看起来有一种金属质感。

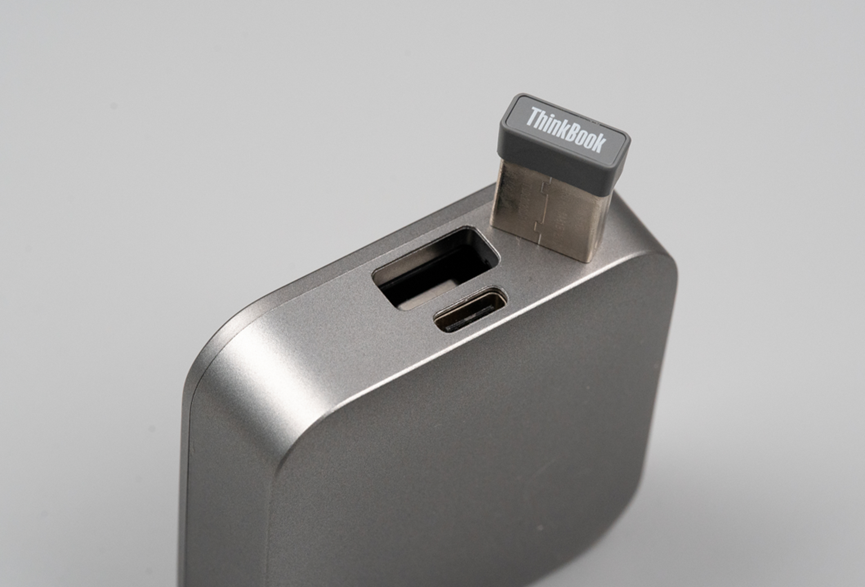

充电口是Type-C接口，旁边还有一个收纳USB无线收发器的收纳仓。这个USB无线收发器也是这个耳机的亮点，既可以通过蓝牙连接手机使用，也可以通过这个USB无线收发器连接电脑使用。

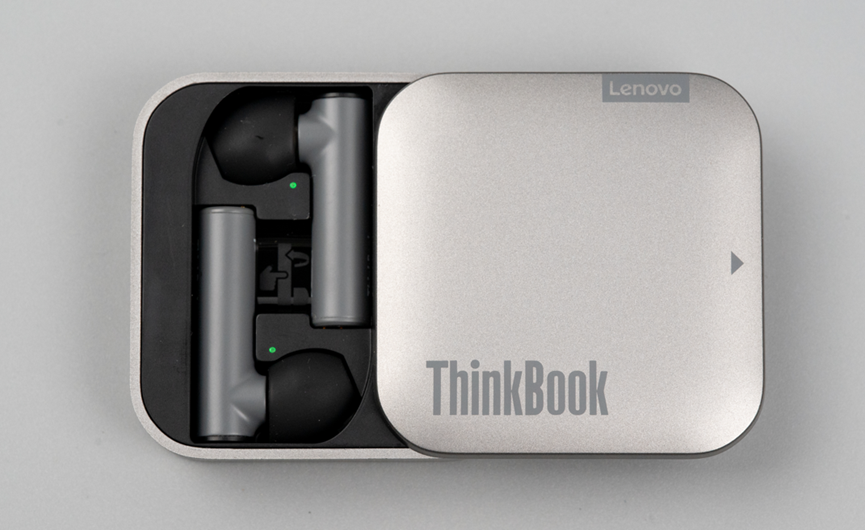

充电仓盖采用了滑盖设计，滑起来比较丝滑。

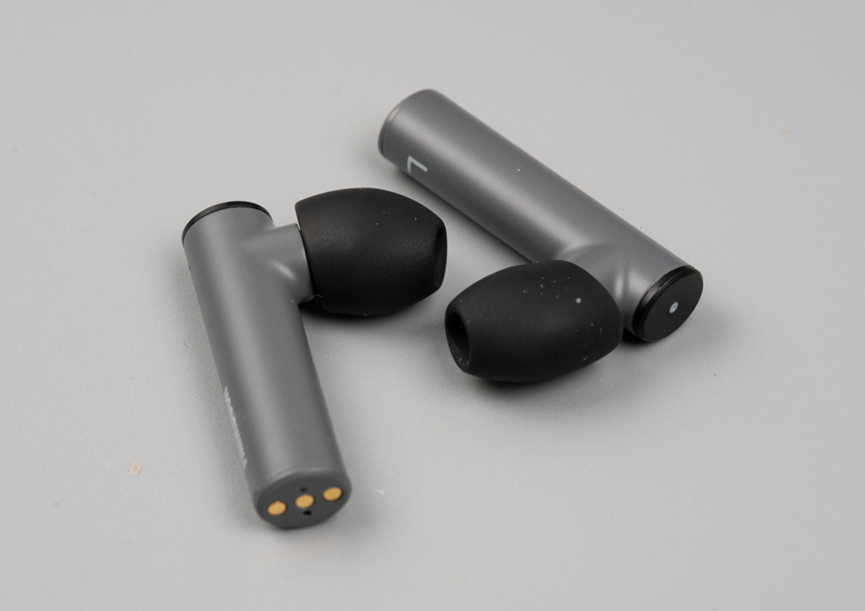

我这个耳机很不幸两个都有问题，拿出来尝试直接连接不上手机。而且我个人不喜欢这个耳机的造型，太小了，安装在耳朵里感觉卡不住，随时会掉。

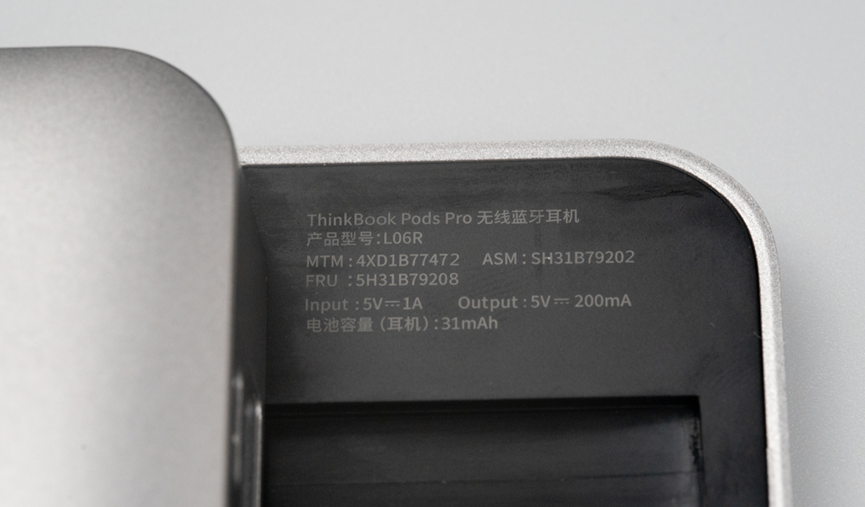

舱盖下面由它的产品铭牌，上面的型号是L06R。

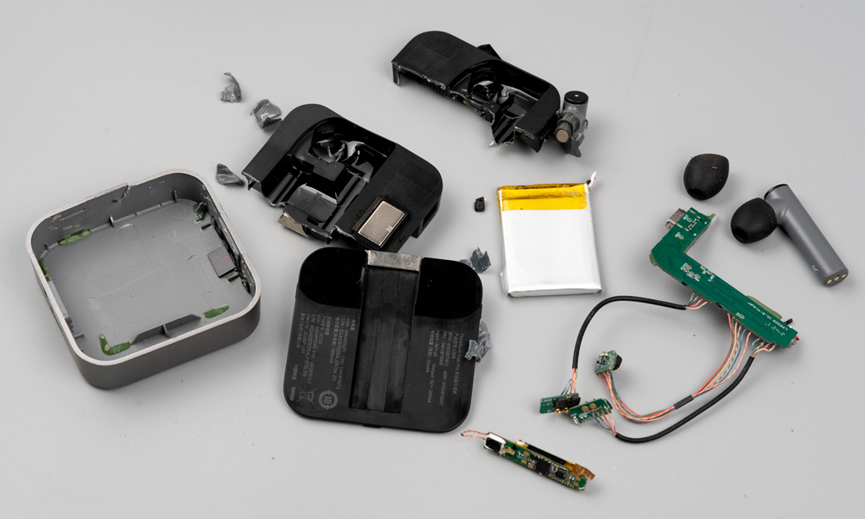

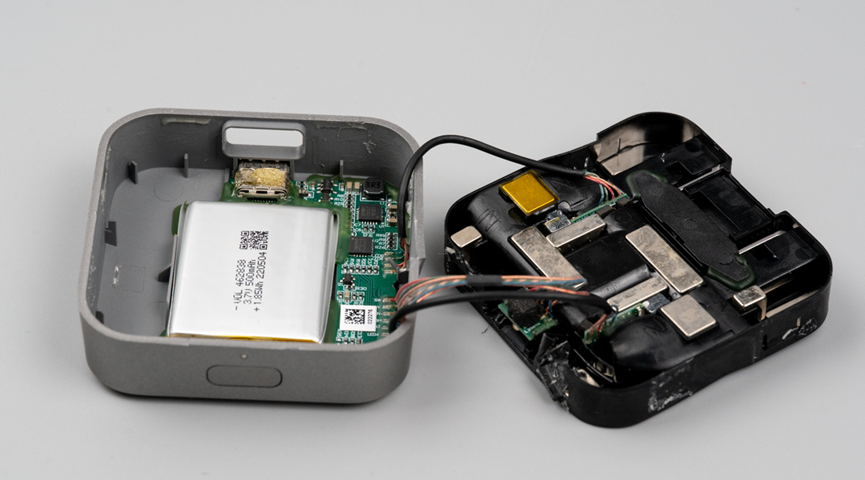

简单拆解了一下，内部做工还不错。

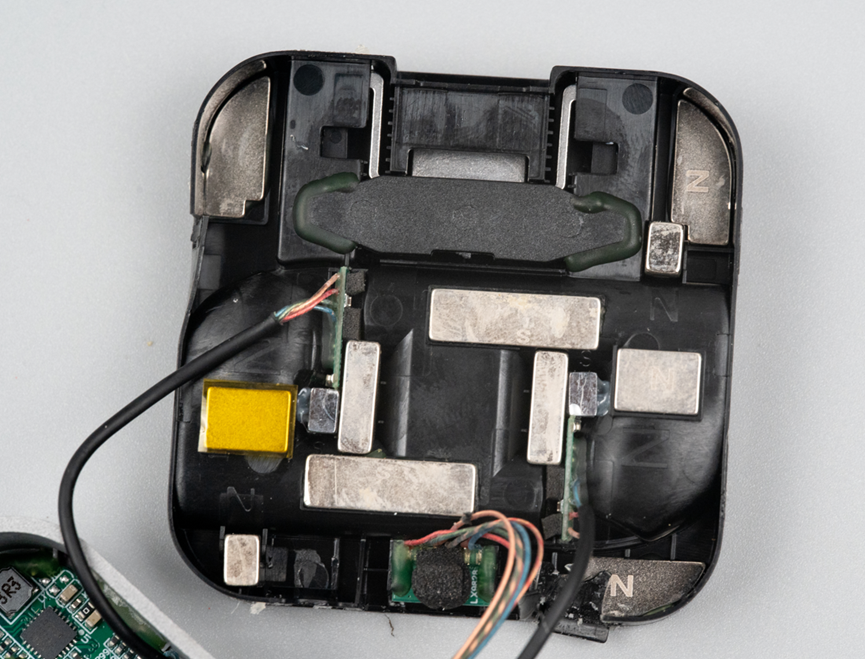

用到了非常多的磁铁。

电路板做工不复杂。

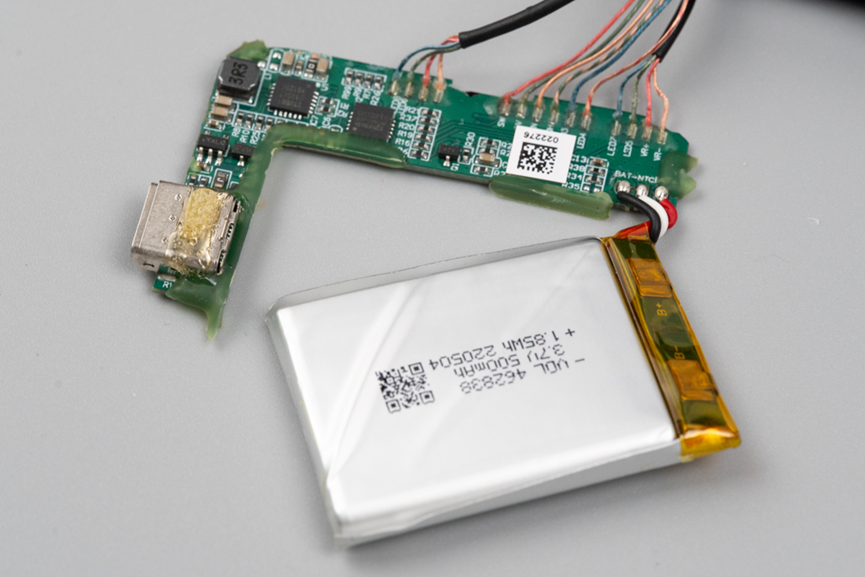

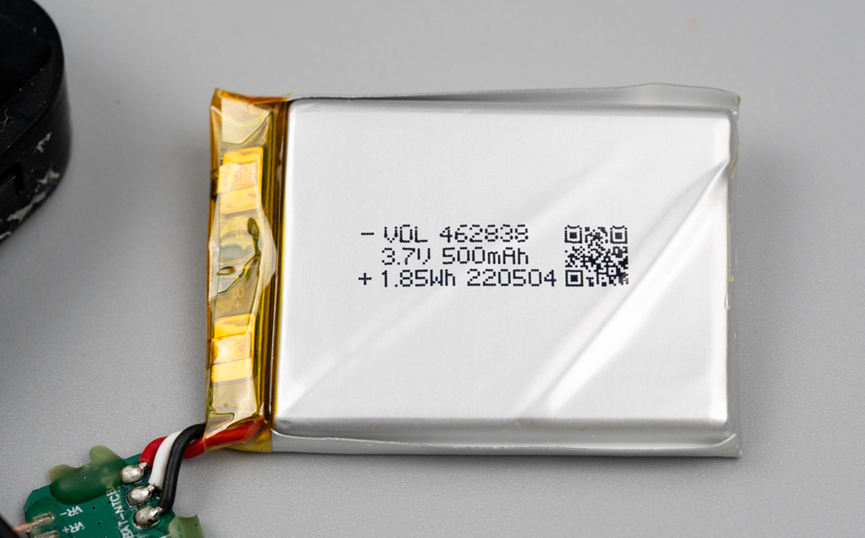

充电仓里的聚合物锂电池容量是500mAh。

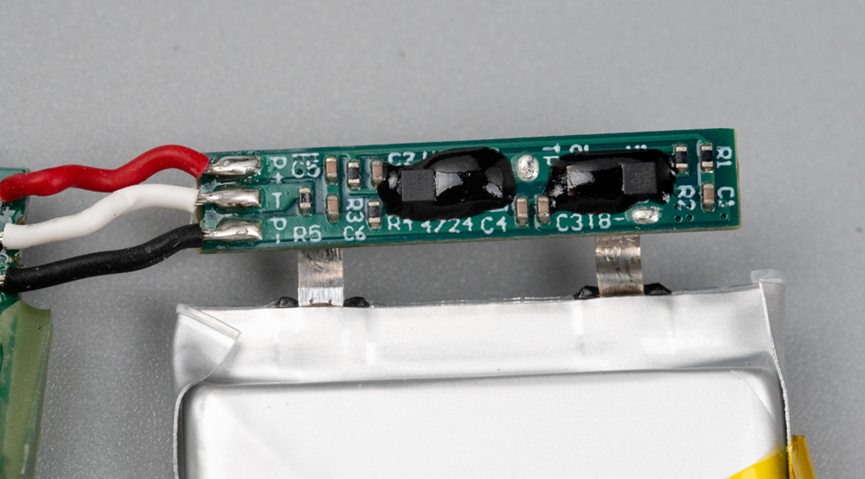

电池保护板比我之前拆解的大多数产品的锂电池保护板做工都好。

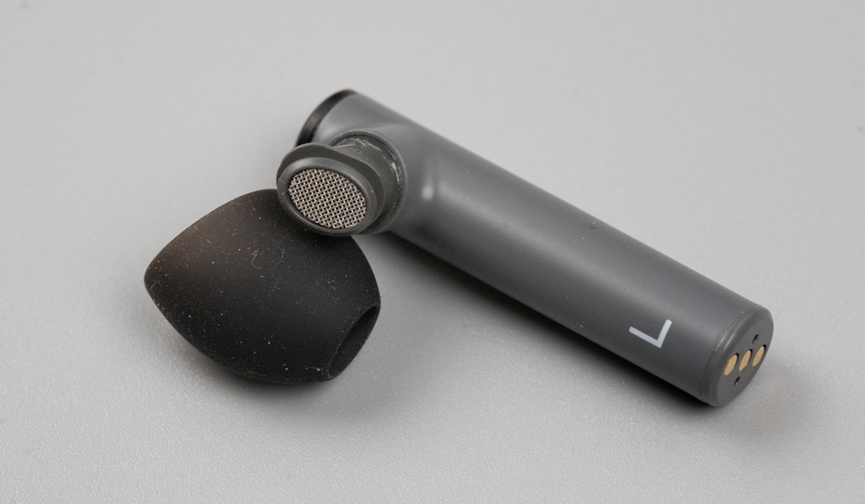

再随便拆解一个耳机看看。

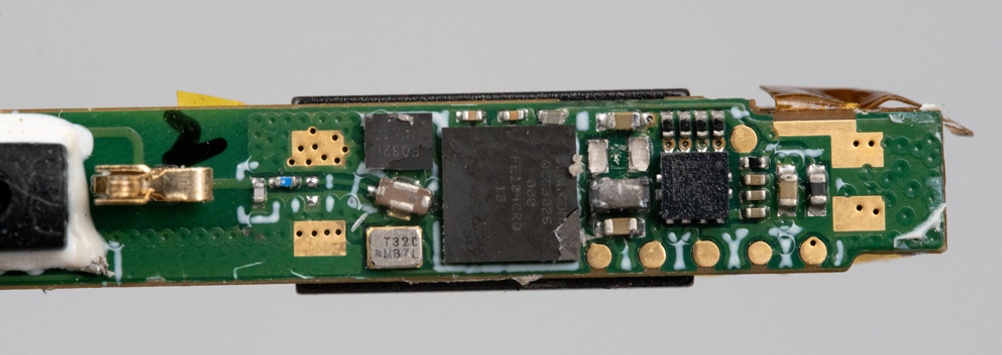

电路板也非常小，但是该有的东西都有。

这个蓝牙耳机用的蓝牙SoC是高通的QCC3026。

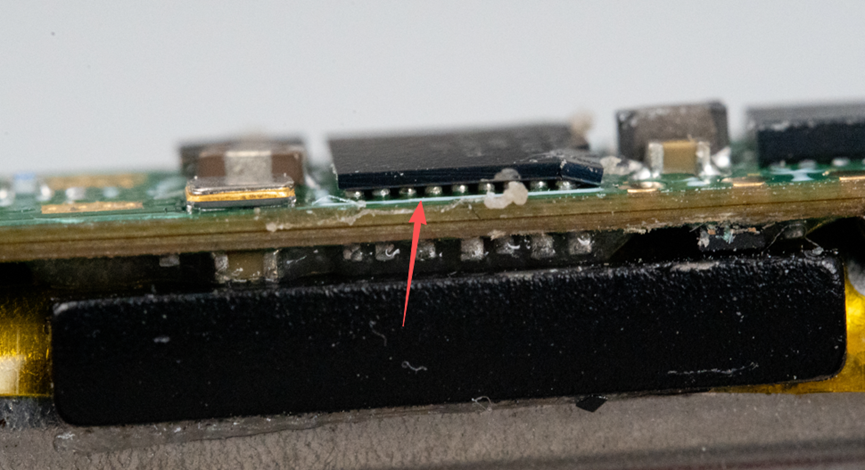

从侧面看这是一颗BGA封装的蓝牙SoC芯片。

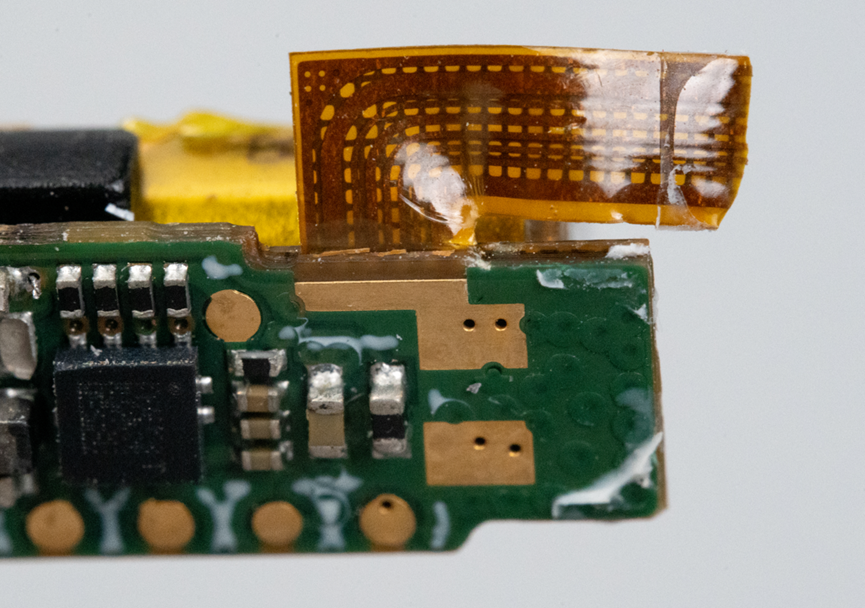

PCB采用了软硬结合板的工艺，引出的FPC排线连接到了充电触点。

通过拆解发现这个耳机的做工工艺确实很不错，用料也还可以。
